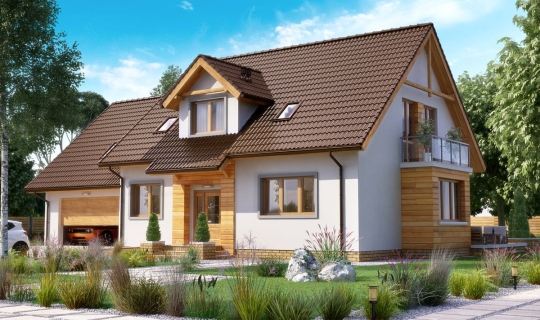

Projekt domu BW-27 wariant 2
towar niedostępny
Opis
BW-27 wariant 2
DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU
Powierzchnia użytkowa 143,40m2
Minimalne wymiary działki 26,30 x 20,20m
Powierzchnia zabudowy 172,10m2
Wysokość pomieszczeń 2,70, 2,67m
Wysokość budynku 9,00m
Powierzchnia dachu 284,20m
Kubatura 998,90m
Kąt nachylenia dachu 42st.
Kotłownia z piecem na paliwo stałe - TAK
Ogrzewanie gazowe - TAK
Przeznaczenie budynku, program użytkowy:
Budynek jednorodzinny, parterowy z poddaszem mieszkalnym, bez podpiwniczenia, z garażem dobudowanym 2-stanowiskowym. Program użytkowy:

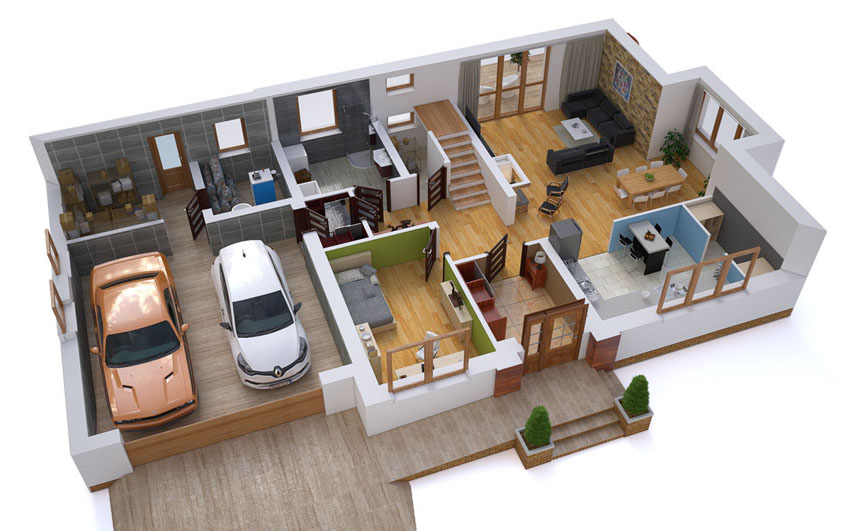

- parter – 2 pokoje, kuchnia, spiżarka, łazienka, kotłownia ze składem opału oraz garaż 2-stanowiskowy.
- poddasze - 3 sypialnie, łazienka oraz pralnia, strych-suszarnia i garderoba nad garażem.
Wielkość budynku odpowiada potrzebom 5-osobowej rodziny.
Rozwiązania architektoniczne.

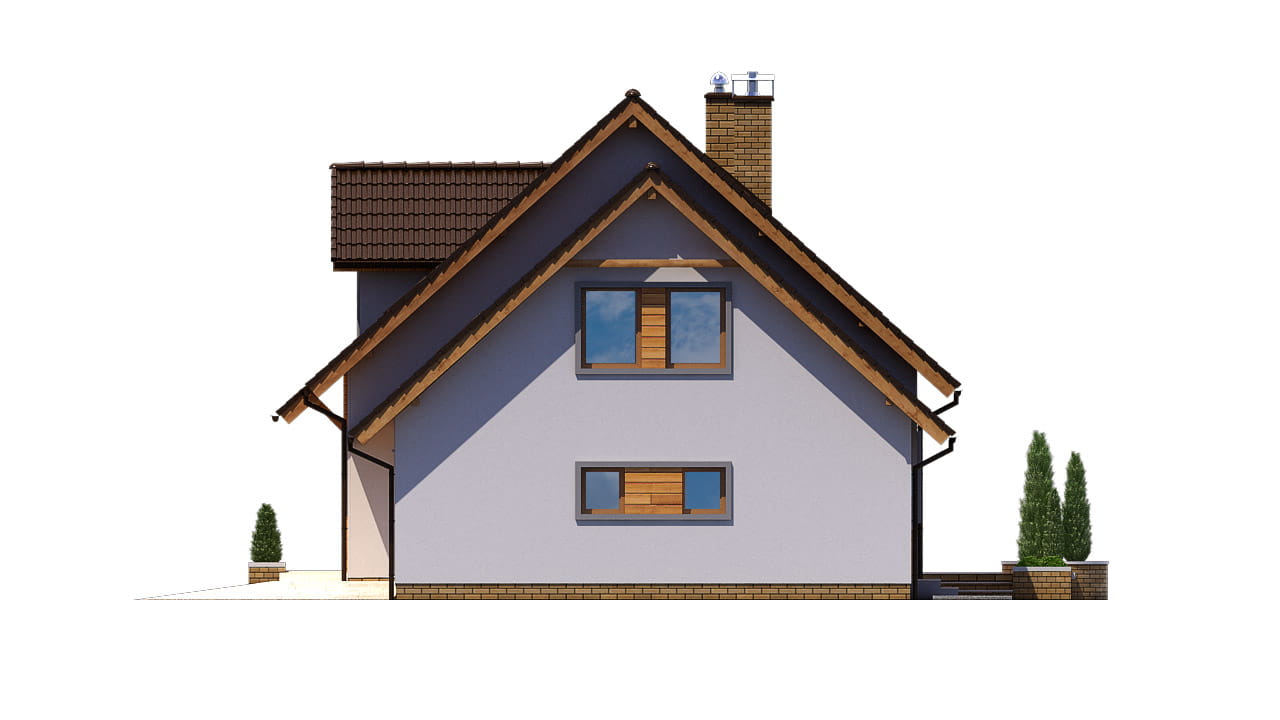

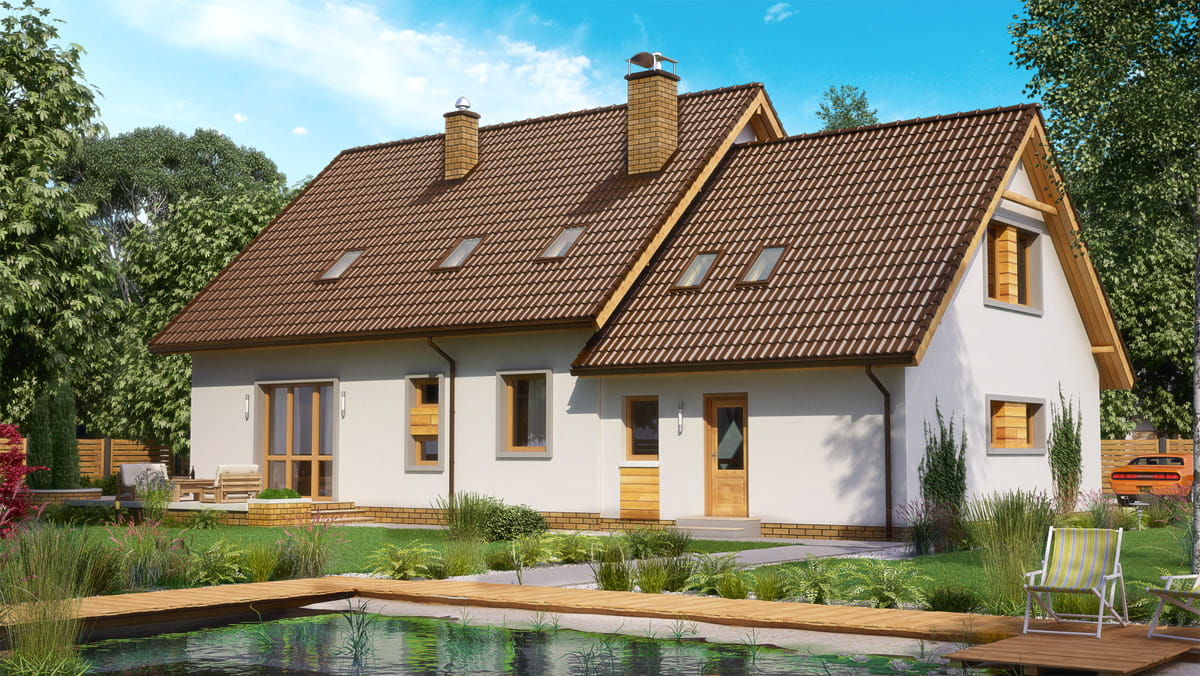

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°.
W strefie wejściowej budynku zaprojektowano lukarnę dachową, a pod nią przedłużono połać dachową dla zadaszenia wejścia do budynku. Przy ścianie bocznej budynku zaprojektowano segment garażowy obejmujący garaż 2-stanowiskowy i kotłownię ze składem opału na parterze, a w poziomie poddasza strych, garderobę i pralnię, dostępne z budynku głównego.
Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe. Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.
Rozwiązania konstrukcyjne budynku.
Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z bloczków silikatowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa lub ceramiczna albo blacha dachówkowa.
Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.
Projekt spełnia wymagania “Warunków technicznych” od 2021r.
