BW-56

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 128,80m2

Powierzchnia zabudowy 164,90m2

Kubatura 836,50m3

Wysokość pomieszczeń 2,70, 2,63m

Wysokość budynku 8,82m

Powierzchnia dachu  189,20m2

Kąt nachylenia dachu  40st.

Minimalne wymiary działki 22,50 x 21,30m

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy, bez podpiwniczenia, z poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku.

Program użytkowy budynku :

-     strefa dzienna na parterze - 2 pokoje, kuchnia, spiżarka pod schodami, wc, kotłownia, garaż.

-     strefa nocna na poddaszu - 3 sypialnie, łazienka i stryszek nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

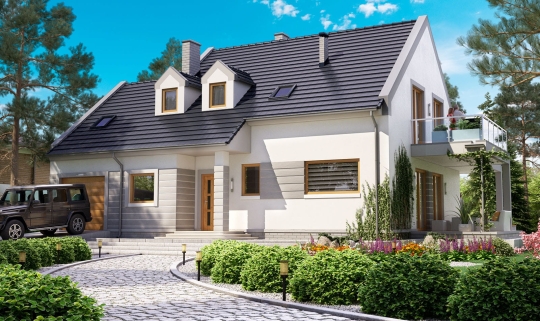

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Zwarta forma bryły optymalizuje wielkość przegród zewnętrznych i straty cieplne budynku. Dach na budynku prosty dwuspadowy o nachyleniu 40°. Od strony frontowej zaprojektowano lukarny dachowe doświetlające przestrzeń łazienki na poddaszu.

Od strony bocznej przewidziano garaż dobudowany ze strychem dostępnym z poziomu poddasza. Możliwe jest  zaadaptowanie strychu nad garażem na funkcje mieszkalne z uwzględnieniem docieplenia połaci dachowych jak w budynku głównym oraz wprowadzenia ogrzewania. W szczycie budynku od strony pokoju dziennego przewidziano płytę tarasową podpartą słupami żelbetowymi. Taras ogrodowy w części tylnej budynku częściowo przekryty płaską płytą żelbetową.

Projekt zawiera dodatkowy rysunek poddasza z propozycją podziału strefy nocnej na 4 sypialnie (do wykorzystania w ramach adaptacji projektu).

Ogrzewanie budynku zaprojektowano z własnego kotła na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej. Ściany zewnętrzne warstwowe – murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Stropy prefabrykowane – gęstożebrowe. Ławy fundamentowe żelbetowe wylewane, ściany fundamentowe betonowe. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa lub ceramiczna albo blacha dachówkowa profilowana.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
