Projekt domu BW-16 war. 1 z garażem lub bez - Pow. użytkowa 118,00m2

BW-16 wariant 1

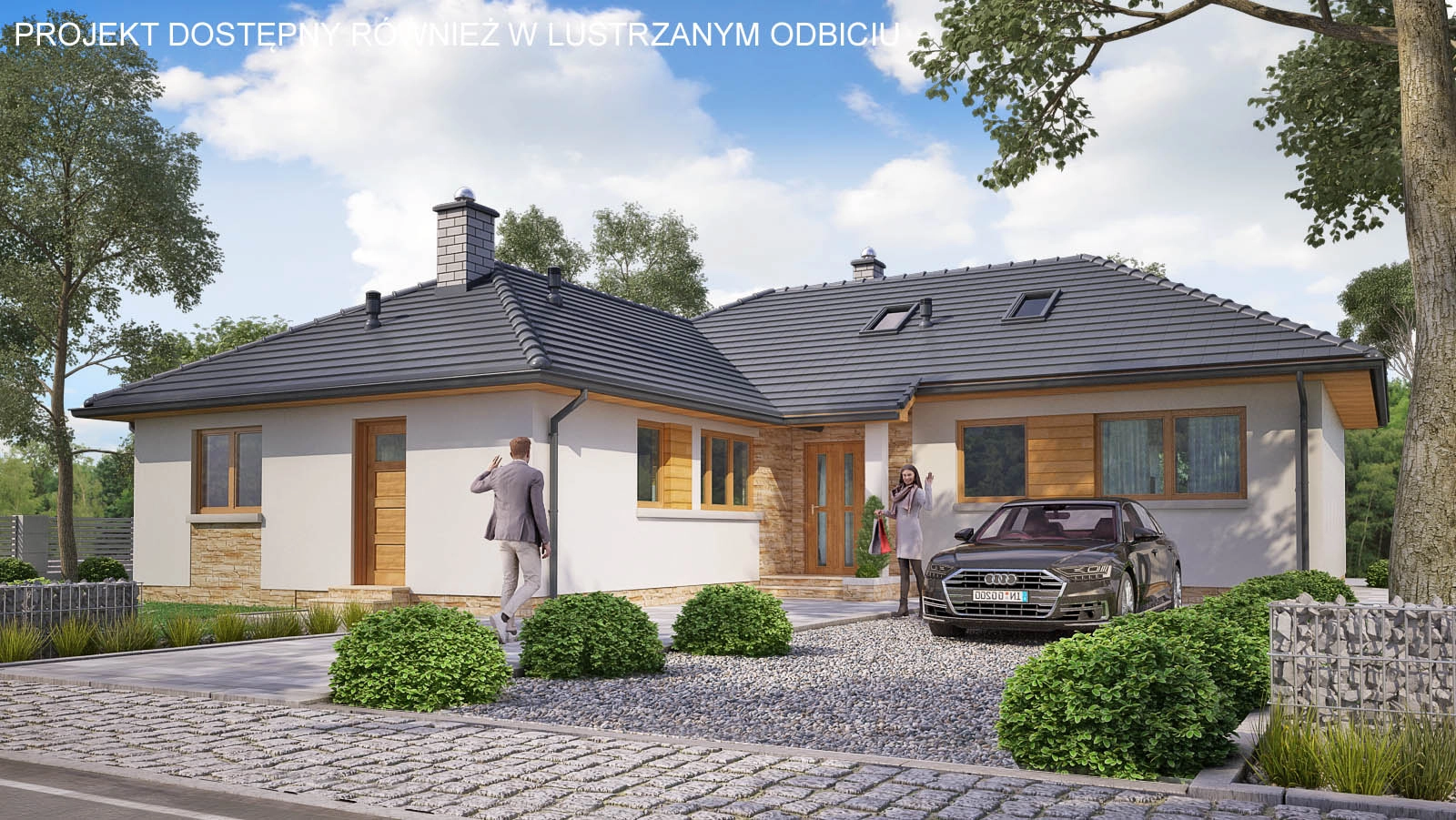

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 118.00m2

Powierzchnia zabudowy bez garażu 159,70m2

Powierzchnia zabudowy z garażem 187,00m2

Powierzchnia dachu  217,80m2

Kubatura  652,50m3

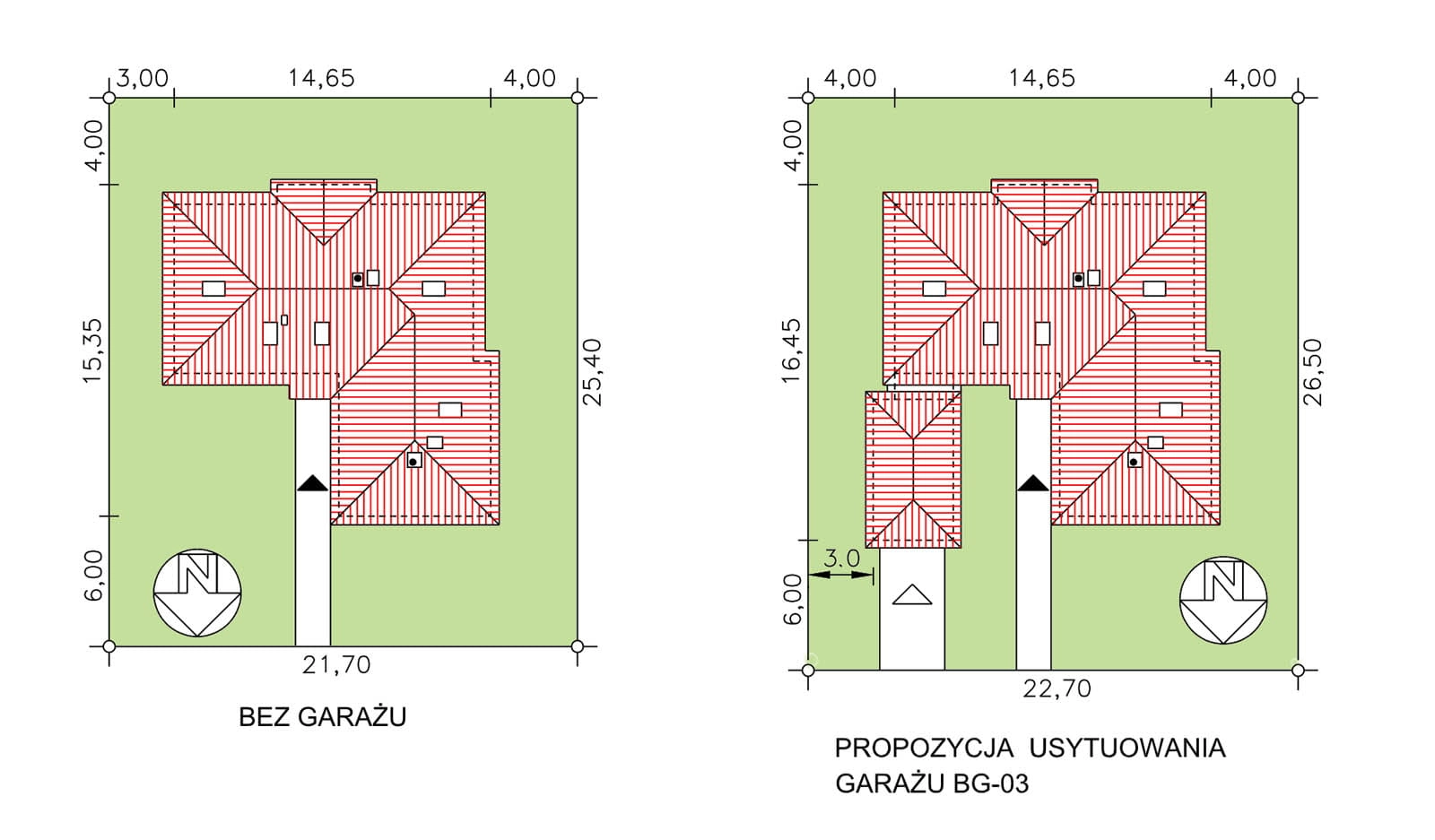

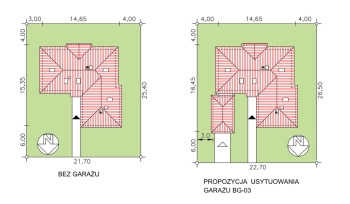

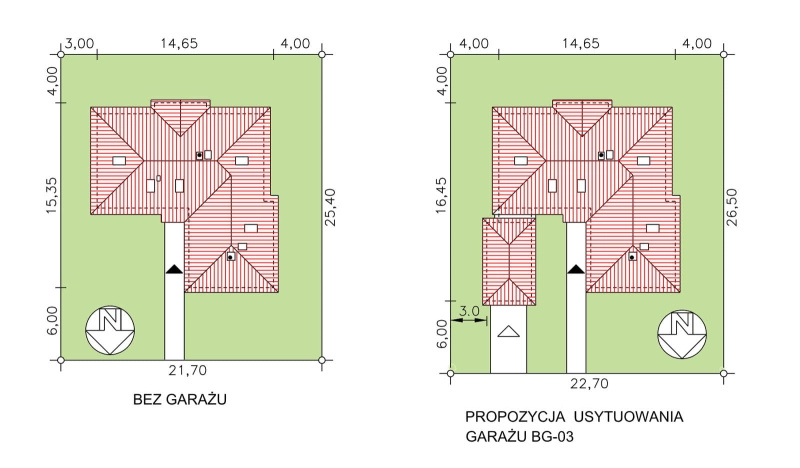

Minimalne wymiary działki  21,60 x 25,30m (bez garażu)

22,60 x 26,40 (z garażem)

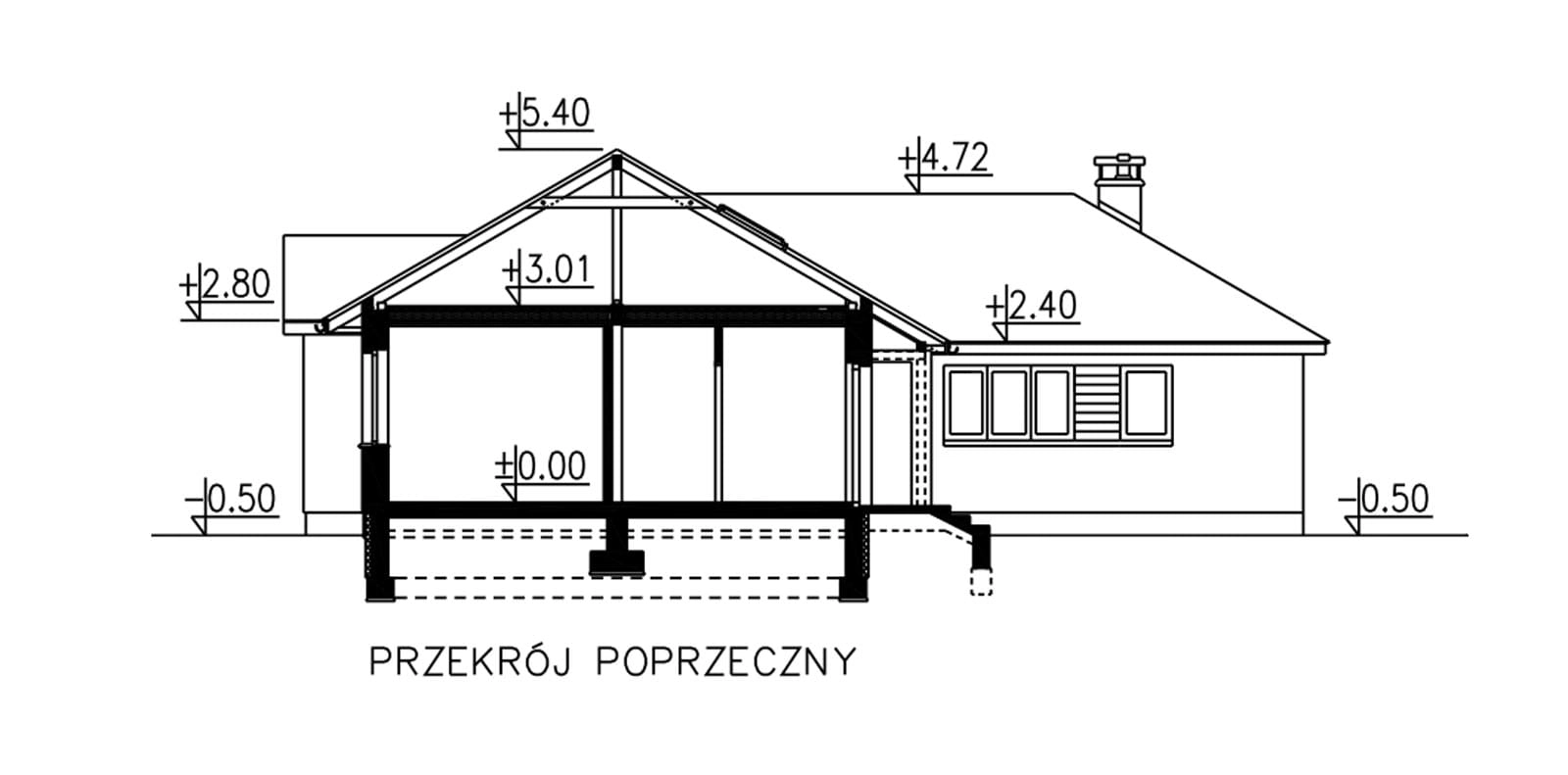

Wysokość pomieszczeń 2,70m, 2,56m

Wysokość budynku 5,90m

Kąt nachylenia dachu  30st.

Kotłownia z piecem na paliwo stałe - TAK

Ogrzewanie gazowe - TAK

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny, wolnostojący, parterowy bez podpiwniczenia i poddasza użytkowego.

Program użytkowy budynku :

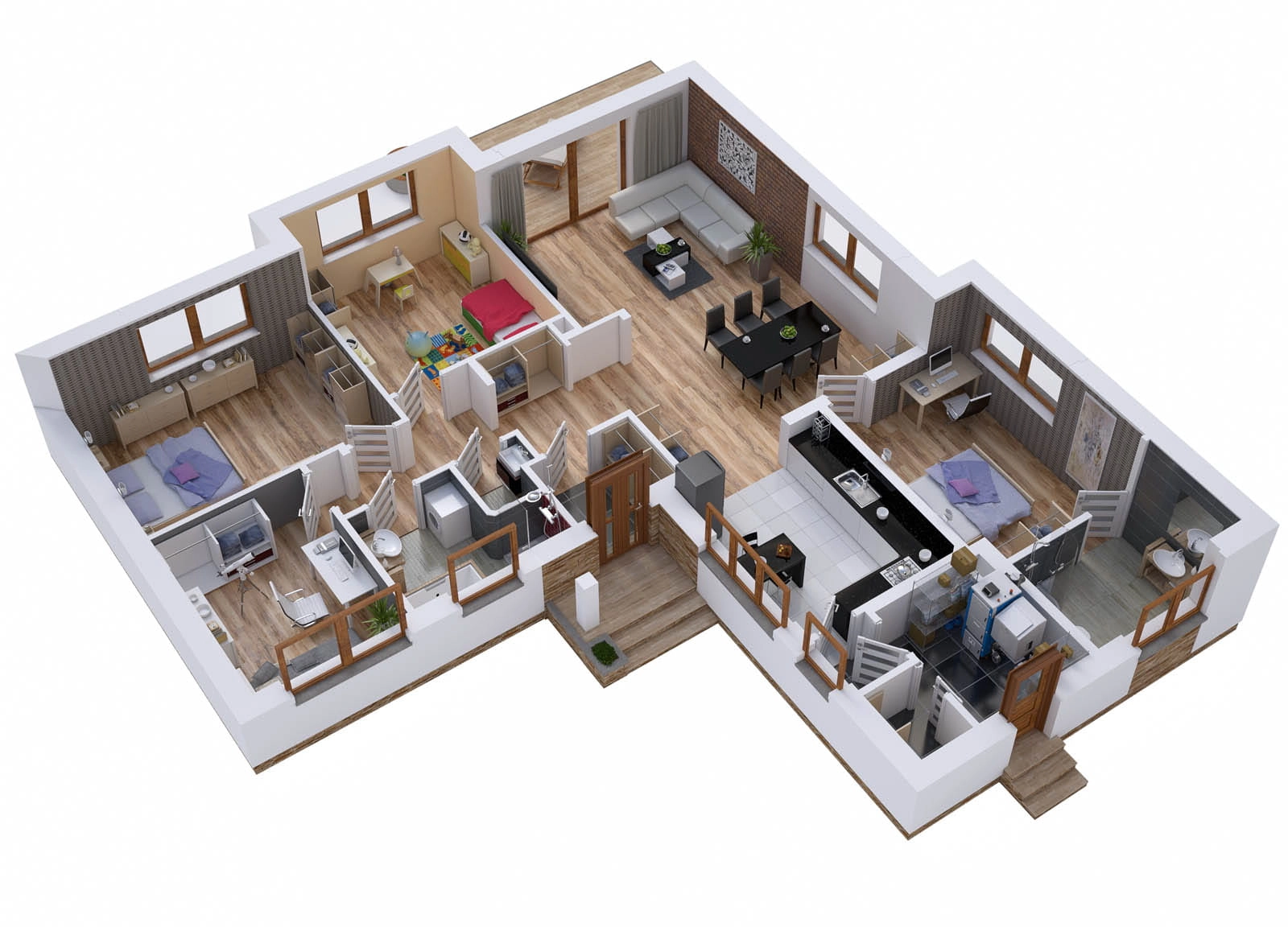

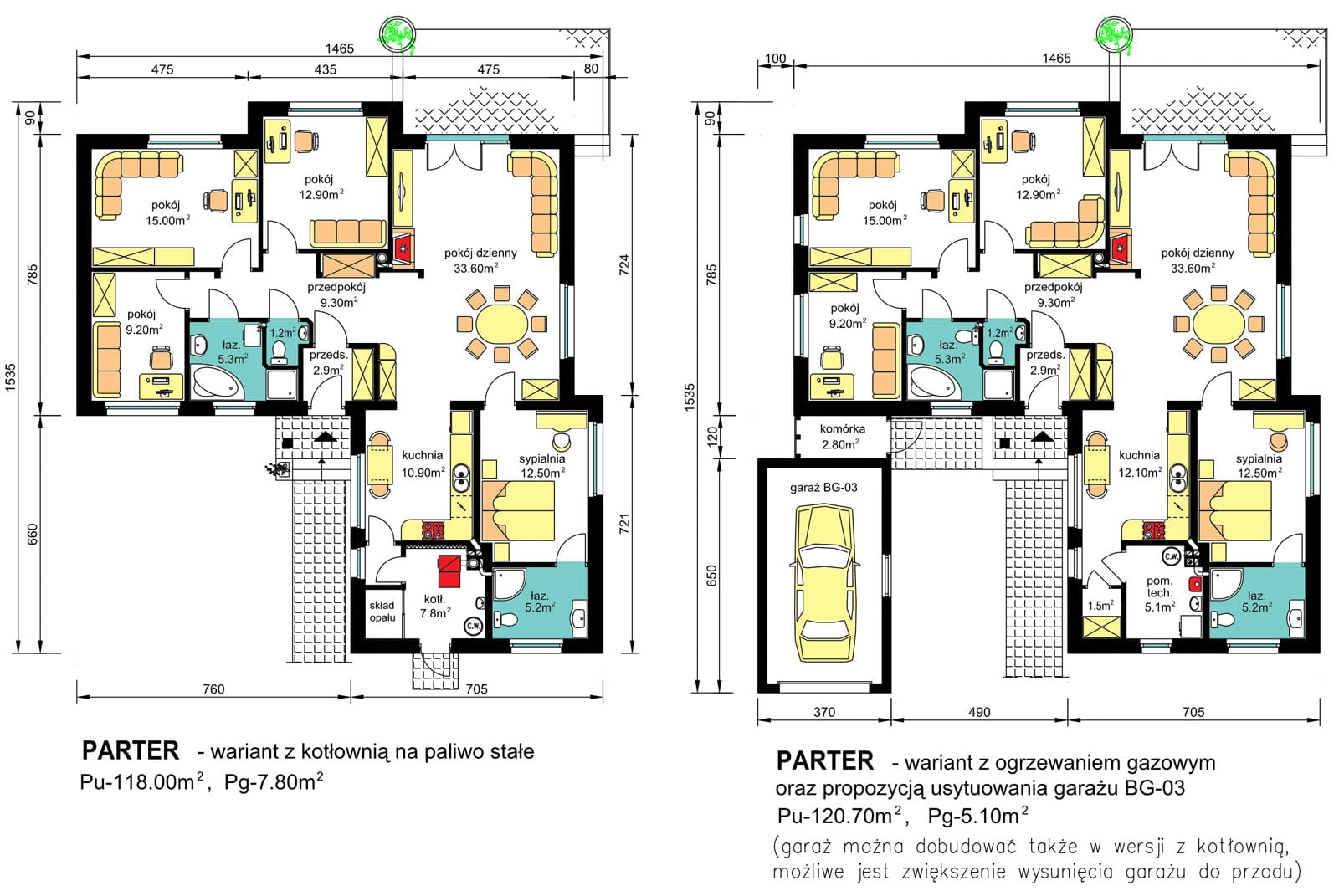

- pokój dzienny, 4 sypialnie, kuchnia, 2 łazienki, wc oraz kotłownia ze składem opału, a w wariancie z ogrzewaniem gazowym pomieszczenie techniczne i niewielka spiżarka.

W projekcie przewidziano możliwość usytuowania garażu wolnostojącego powiązanego architektonicznie z budynkiem.   Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

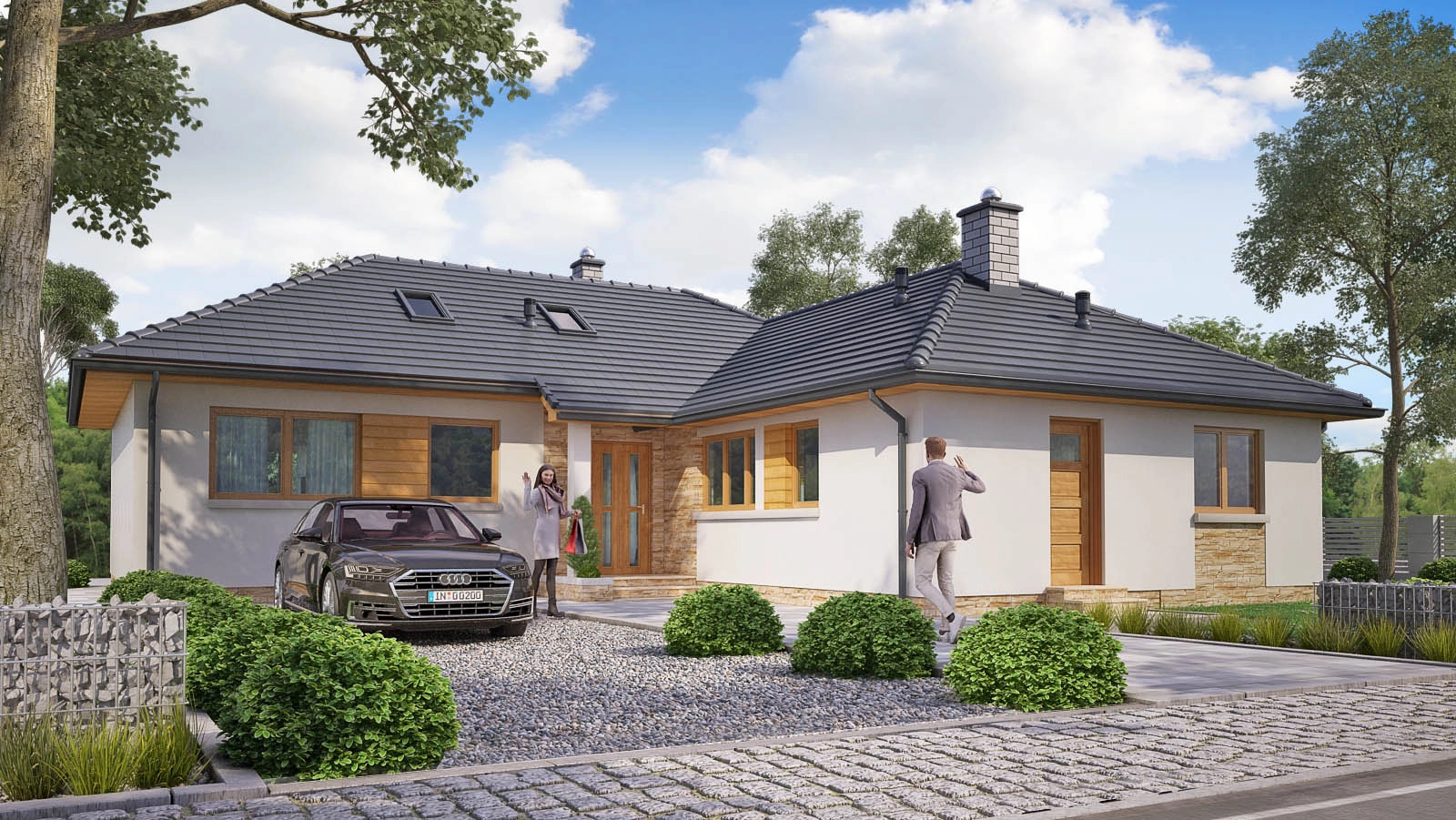

Zaprojektowano budynek parterowy bez podpiwniczenia i poddasza użytkowego. Rzut budynku oparto na kształcie litery „L” dążąc do zminimalizowania rozpiętości przykrycia dachowego celem uzyskania niewielkiej kubatury poddasza nieużytkowego przy maksymalnych spadkach połaci, umożliwiających pokrycie dachówką. Ukształtowanie dachu o formie kopertowej umożliwia dalsze ograniczenie kubatury poddasza oraz wizualną zwartość bryły budynku.

Funkcję mieszania rozwiązano z uwzględnieniem podziału na strefę dzienną i nocną.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

W każdym z wariantów ogrzewania możliwe jest usytuowanie garażu wolnostojącego powiązanego architektonicznie z budynkiem. Propozycję dobudowy garażu BG-03 uwzględniono na wariantowym rzucie z kotłem gazowym.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej. Ściany zewnętrzne - murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Ściana wewnętrzna nośna – murowana z bloczków silikatowych. Ławy fundamentowe żelbetowe wylewane. Ściany fundamentowe betonowe wylewane, alternatywnie murowane z bloczków betonowych. Strop z belek drewnianych. Dach drewniany krokwiowo - płatwiowy. Pokrycie dachówką  ceramiczną lub cementową na łatach lub blachą płaską na rąbek stojący.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.r.
