Projekt domu BW-24 - Pow. użytkowa 148,30m2

BW-24

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 148,30

Powierzchnia zabudowy 124,50m2

Powierzchnia dachu 216,80m2

Kubatura   784,50m3

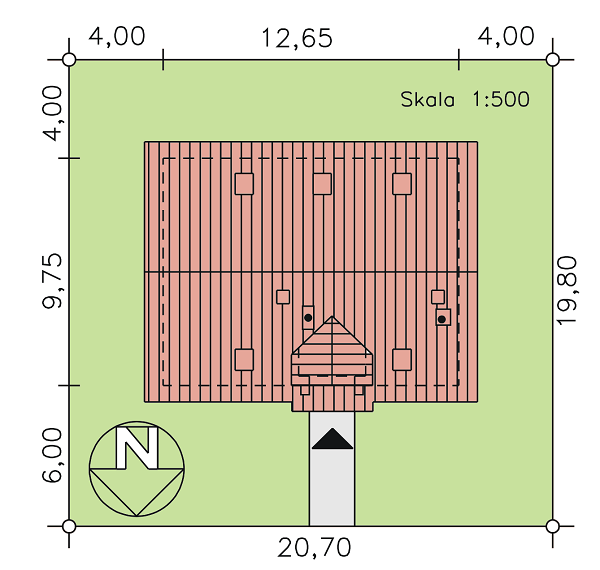

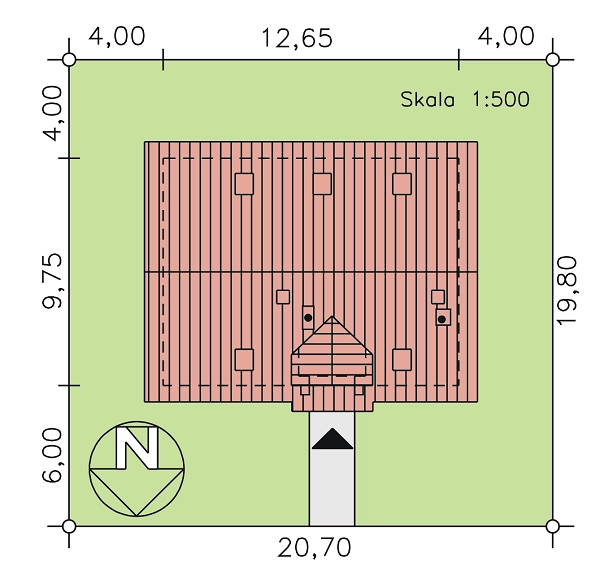

Minimalne wymiary działki 20,70 x 19,80m

Wysokość pomieszczeń 2,70, 2,68m

Wysokość budynku  8,80m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Przeznaczenie budynku, program użytkowy:

           Budynek  jednorodzinny,   wolnostojący,   parterowy  bez   podpiwniczenia,   z   poddaszem użytkowym.   Program użytkowy:

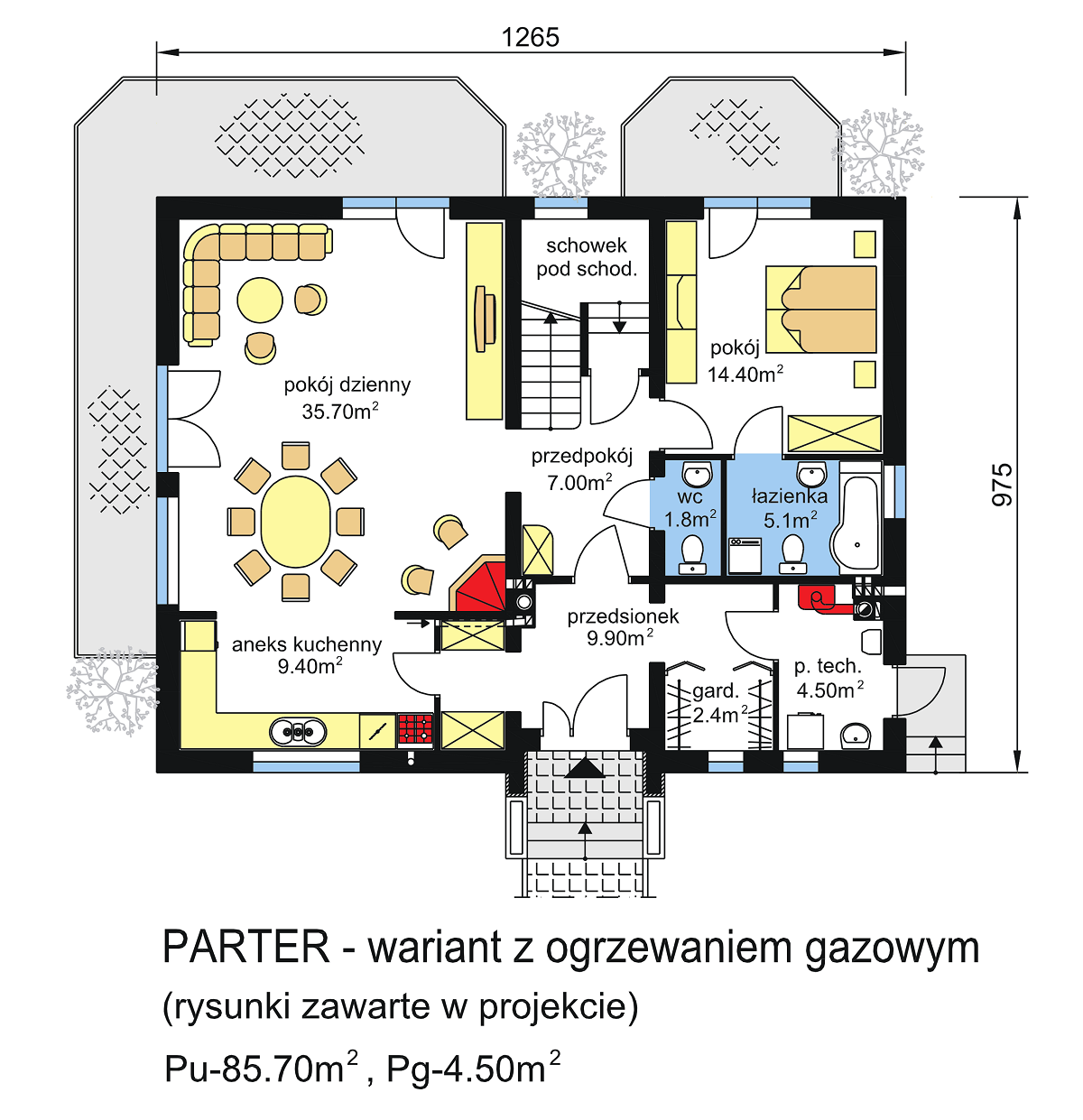

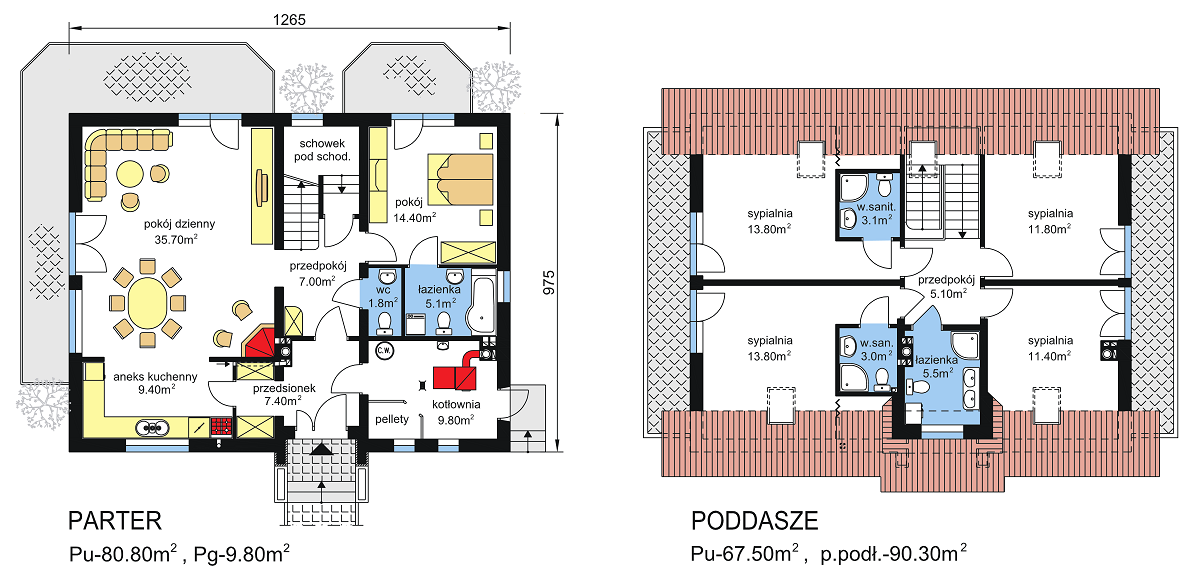

Parter:  2 pokoje, kuchnia, łazienka, wc,  kotłownia.

Poddasze:  4 sypialnie i 3 łazienki (w tym 2 sypialnie z łazienkami indywidualnymi i  2 sypialnie z 1 łazienką wspólną).

Wielkość mieszkania odpowiada potrzebom 5 – 6 osobowej rodziny.

Rozwiązania architektoniczne.

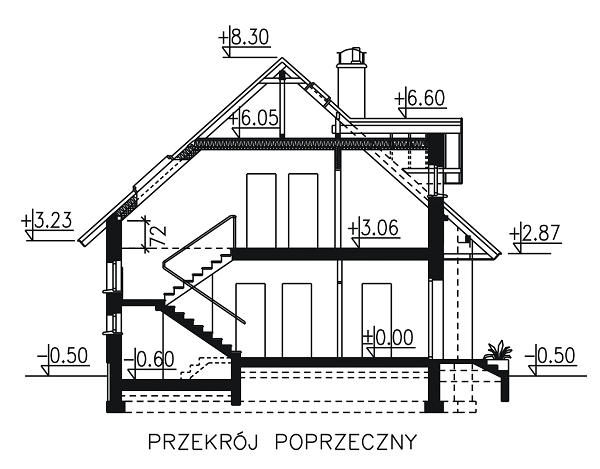

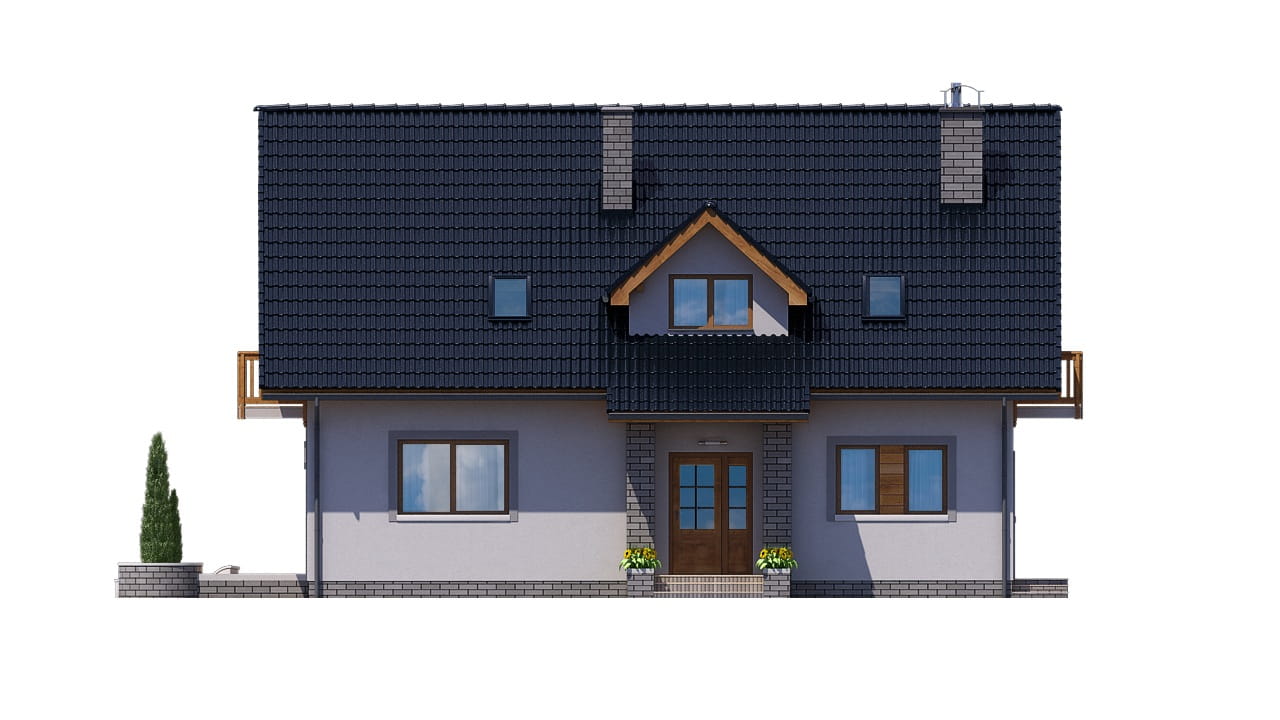

           Zaprojektowano budynek parterowy nie podpiwniczony, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°. Na poziomie poddasza od strony frontowej zaprojektowano lukarnę dachową powiększającą powierzchnię łazienki. W projekcie przewidziano wyższy standard użytkowy, wprowadzając do 2 sypialni indywidualne łazienki i 1 łazienkę wspólną dla pozostałych 2 sypialni.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków fundamentowych betonowych, częściowo betonowe wylewane. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa lub ceramiczna albo blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.

UWAGA: do projektu można zakupić aneks z projektem wentylacji mechanicznej z rekuperacją. (szczegóły)

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
