Projekt domu BW-46 wariant 4 - Pow. użytkowa 133,80m2

BW-46 wariant 4

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 133,80

Powierzchnia zabudowy  155,50m2

Powierzchnia dachu  249,40m2

Kubatura  872,80m3

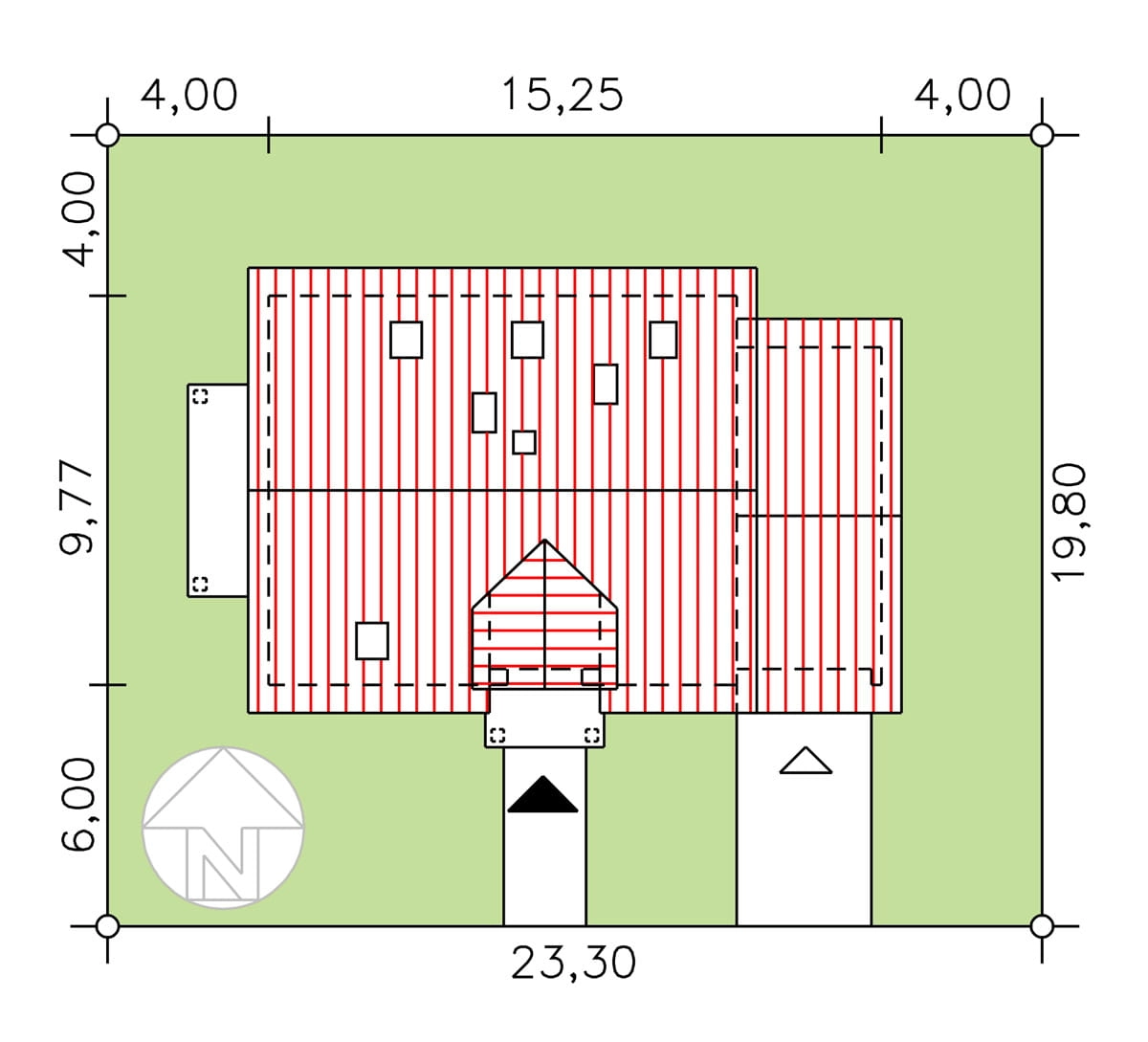

Minimalne wymiary działki 23,30 x 19,80m

Wysokość pomieszczeń  2,70, 2,62m

Wysokość budynku 8,70m

Kąt nachylenia dachu 42st.

Kotłownia z piecem na paliwo stałe - TAK

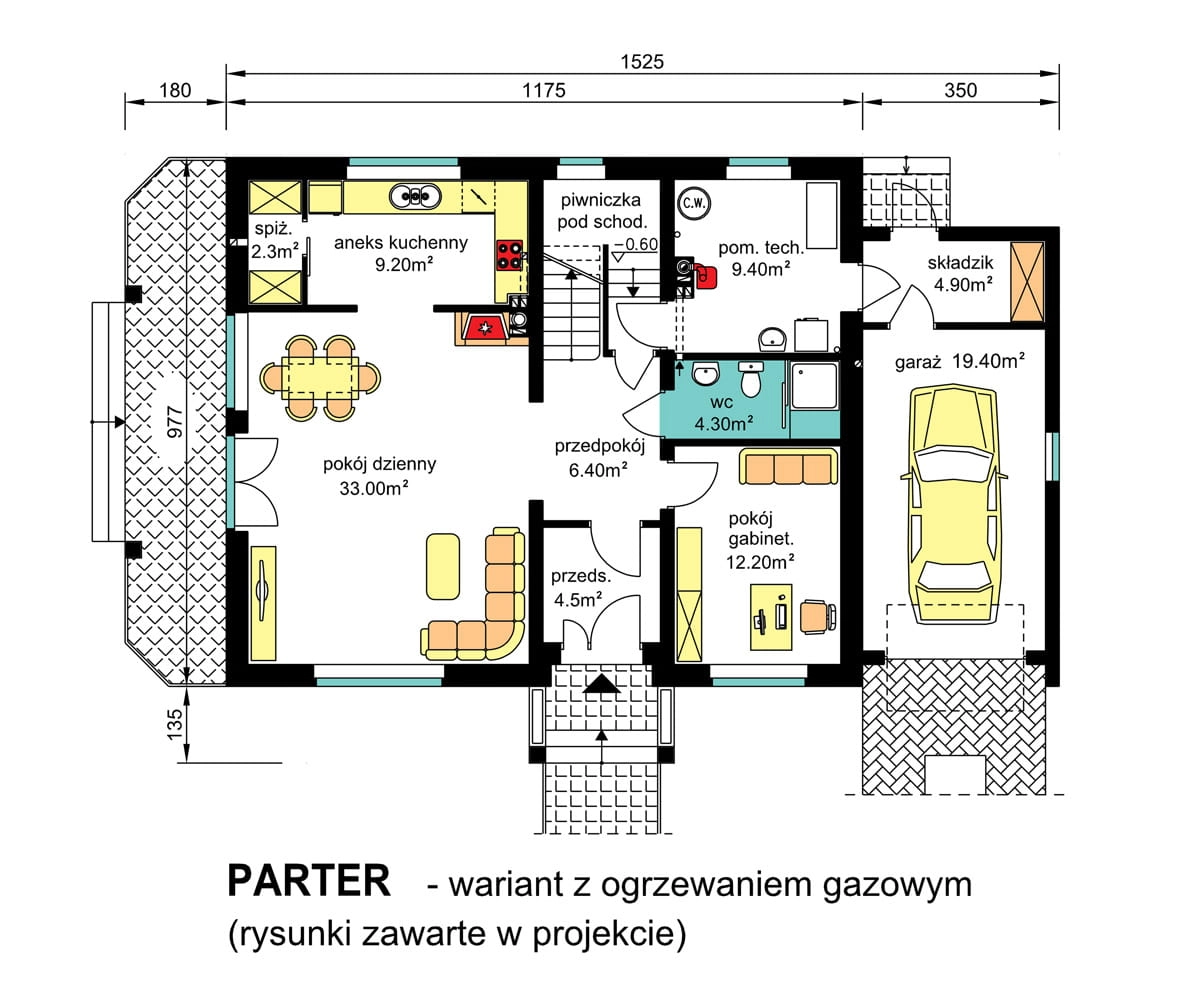

Wariantowo ogrzewanie gazowe -    TAK

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny,   wolno stojący,   parterowy bez   podpiwniczenia,   z   poddaszem użytkowym i dobudowanym garażem w poziomie parteru. Program użytkowy:

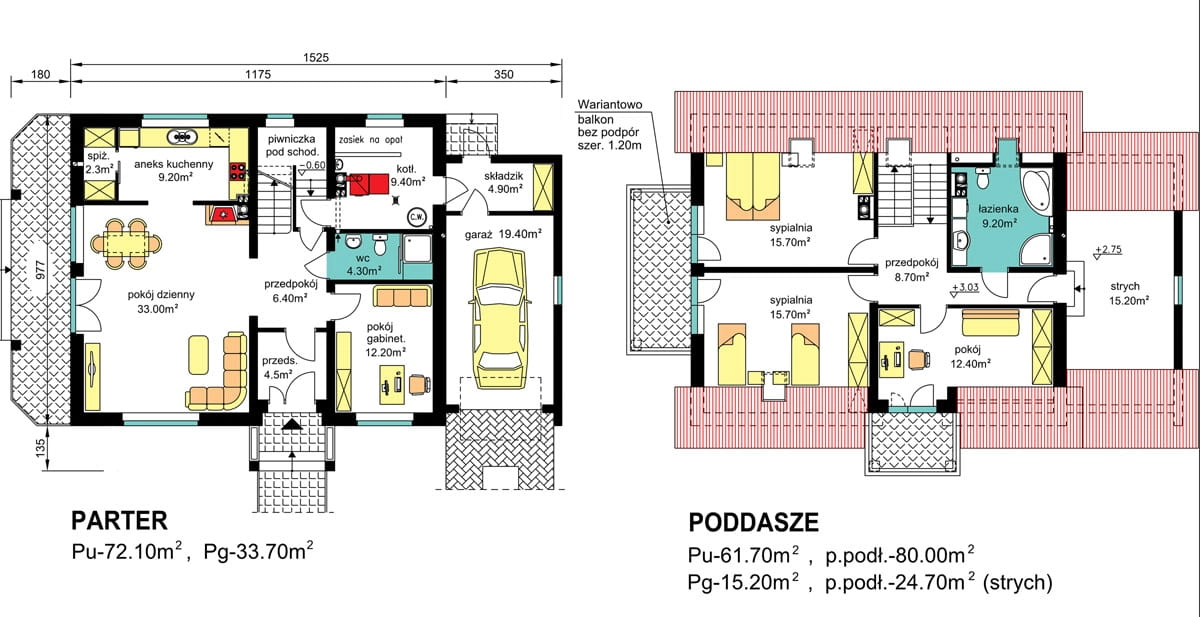

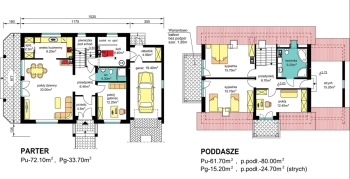

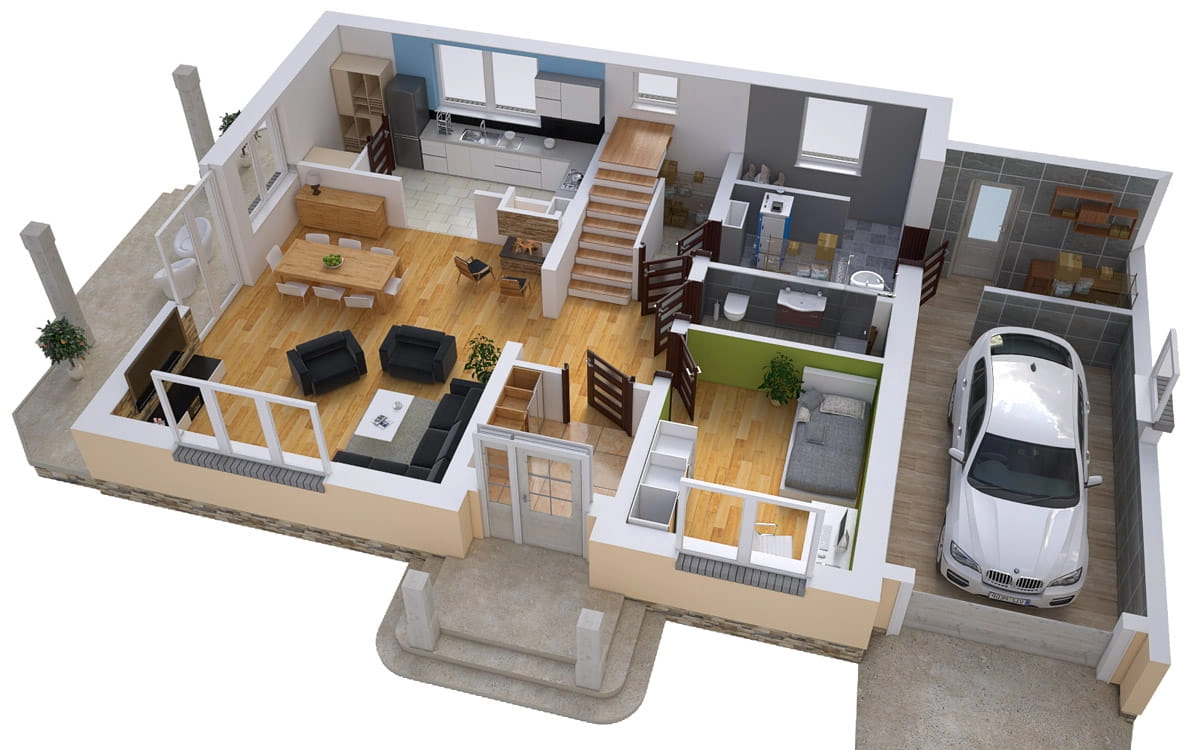

Parter: 2 pokoje, kuchnia, węzeł sanitarny, kotłownia i garaż dobudowany z wydzielonym składzikiem na narzędzia.

Poddasze: 3 sypialnie i łazienka oraz stryszek nad garażem.

Wielkość mieszkania odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Budynek przystosowany jest do usytuowania frontem od strony południowej. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°. Przy ścianie bocznej budynku zaprojektowano garaż dobudowany ze stryszkiem na poziomie poddasza. Z przeciwnej strony zaprojektowano balkon o wysięgu 2,00m oparty na słupach podporowych. W przypadku konieczności zwężenia budynku dopuszcza się wyeliminowanie słupów i skrócenie wysięgu balkonu do 1.20m (płyta wspornikowa).

W drodze indywidualnej adaptacji projektu dopuszcza się powiększenie garażu do dwóch stanowisk lub całkowite wykreślenie go z projektu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
