BW-49 wariant 14

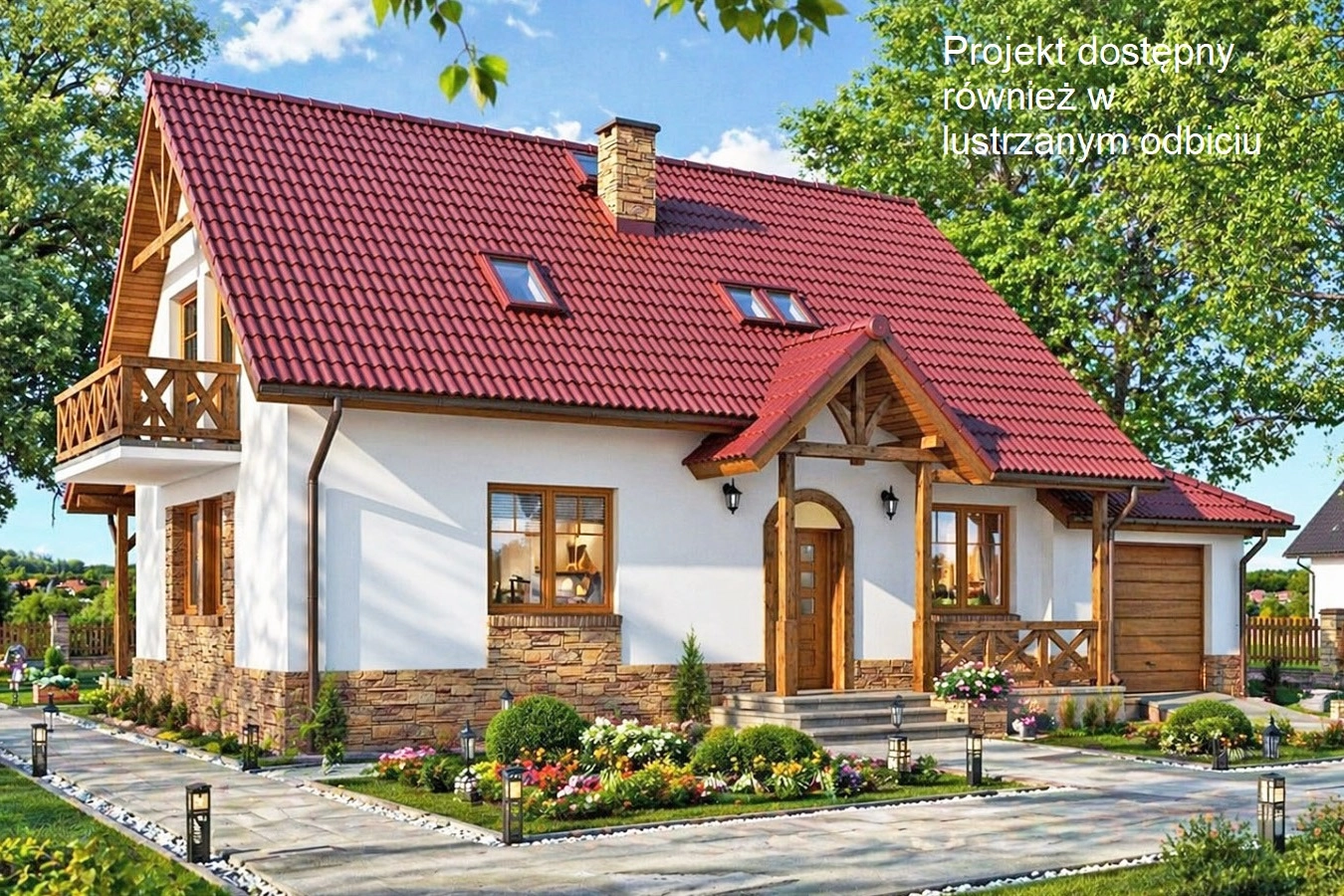

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 112,30m2

Powierzchnia zabudowy 123,40m2

Kubatura 679,10m3

Wysokość pomieszczeń 2,70, 2,53m

Wysokość budynku 8,25m

Powierzchnia dachu wraz z zadaszeniem tarasu 223,70m2

Kąt nachylenia dachu  42st.

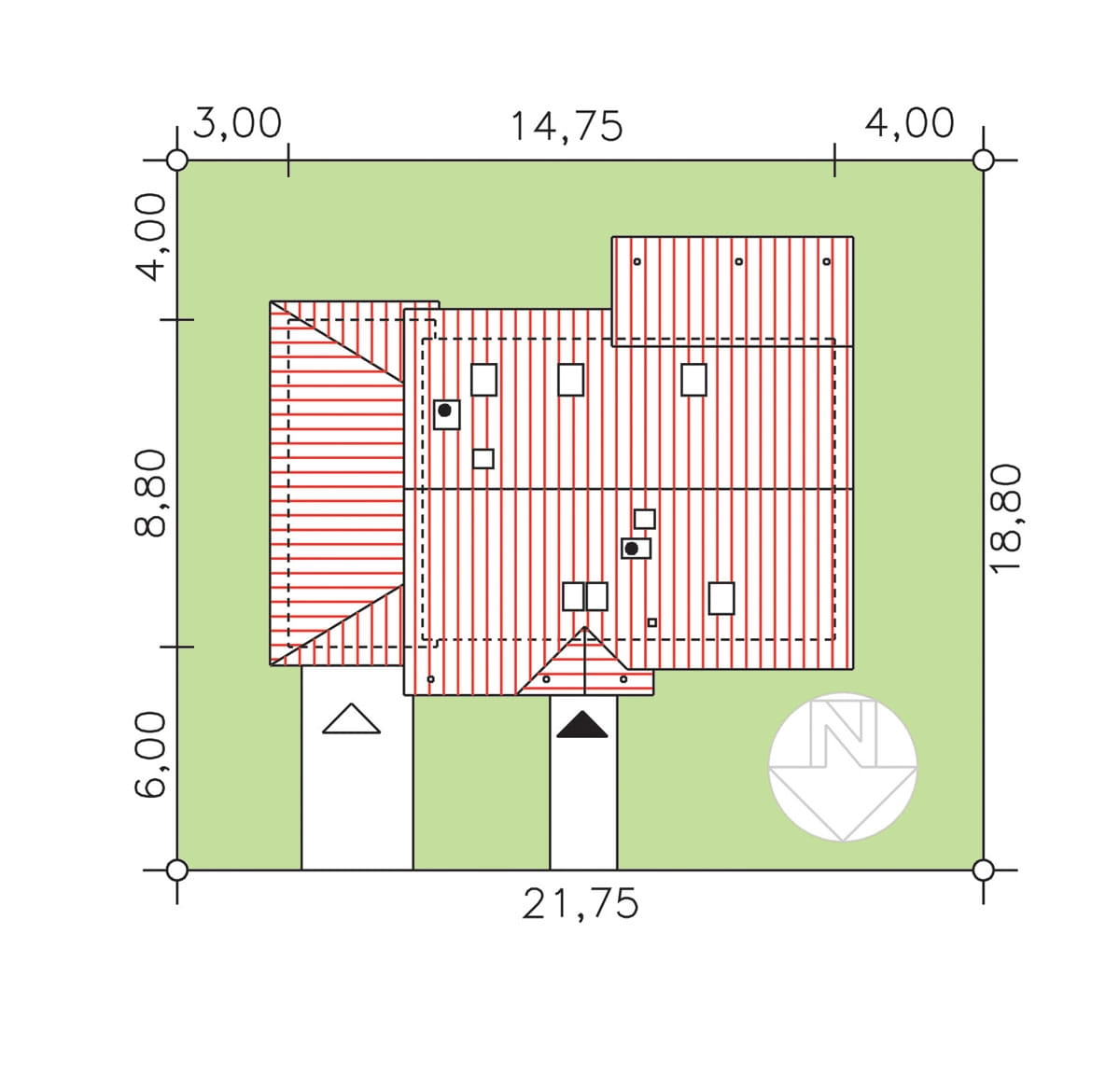

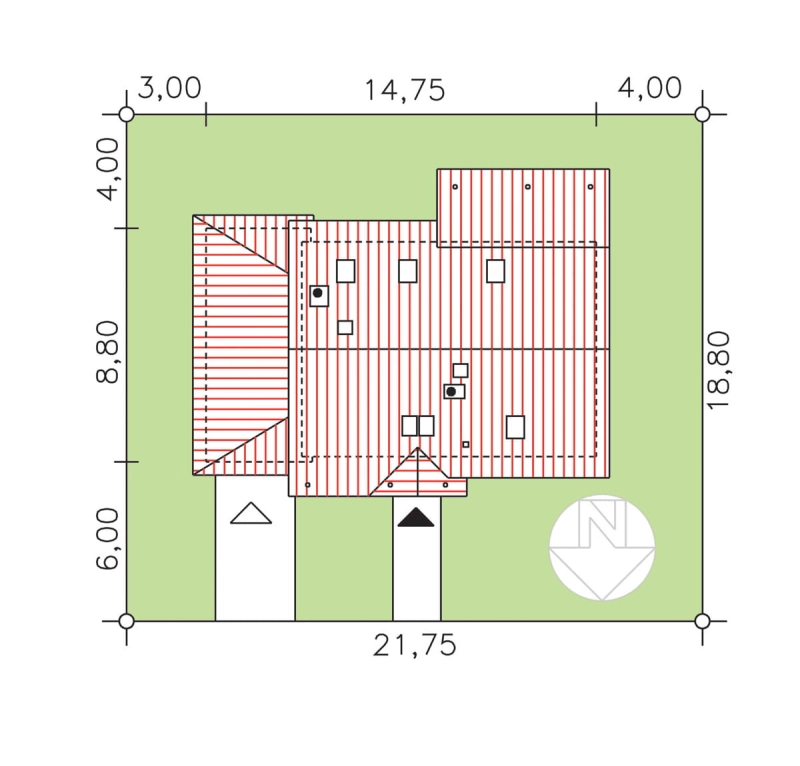

Minimalne wymiary działki 21,75 x 18,80m

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Możliwość zainstalowania pompy ciepła - TAK

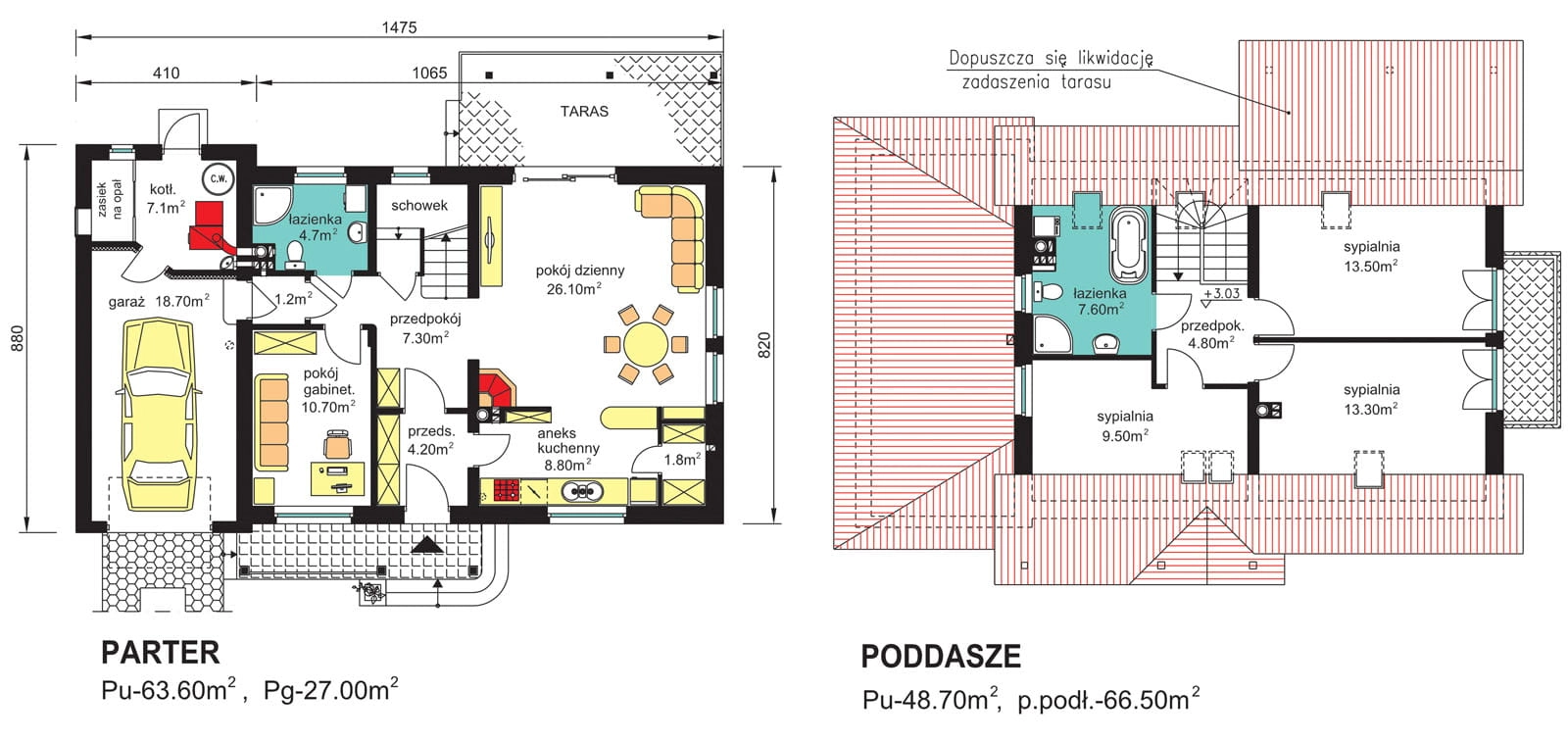

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z   poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku. Program użytkowy:

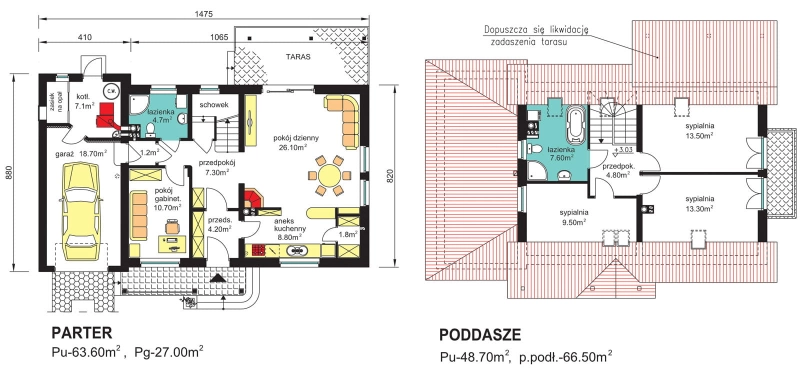

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny oraz garaż dobudowany z wydzieloną kotłownią i składem opału.

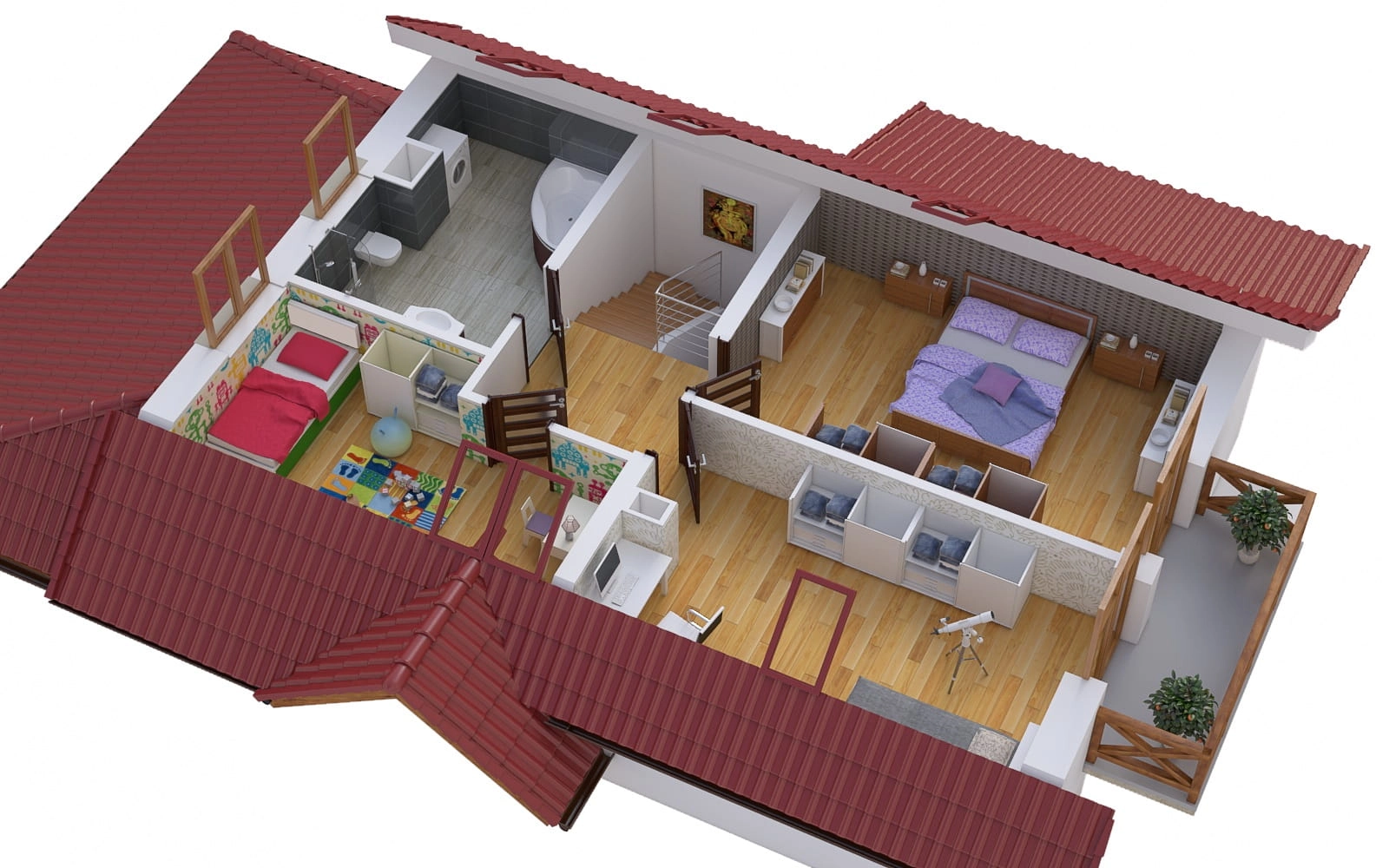

-   poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

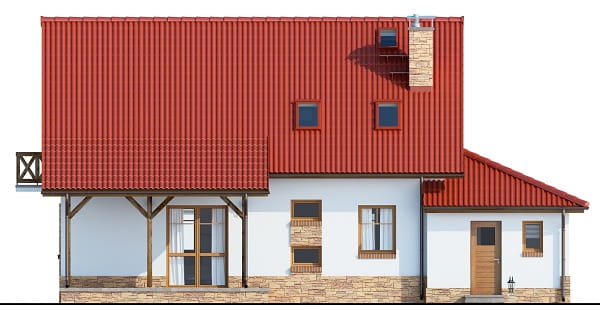

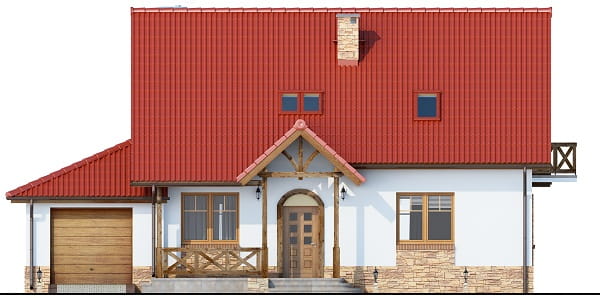

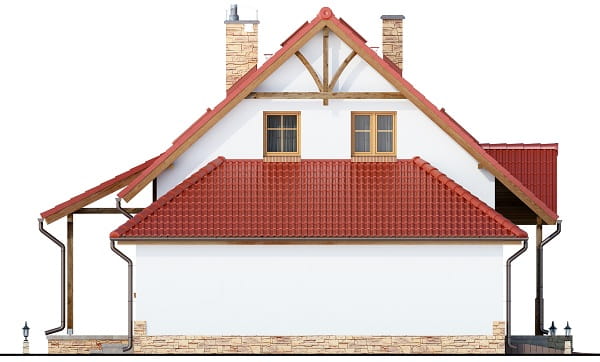

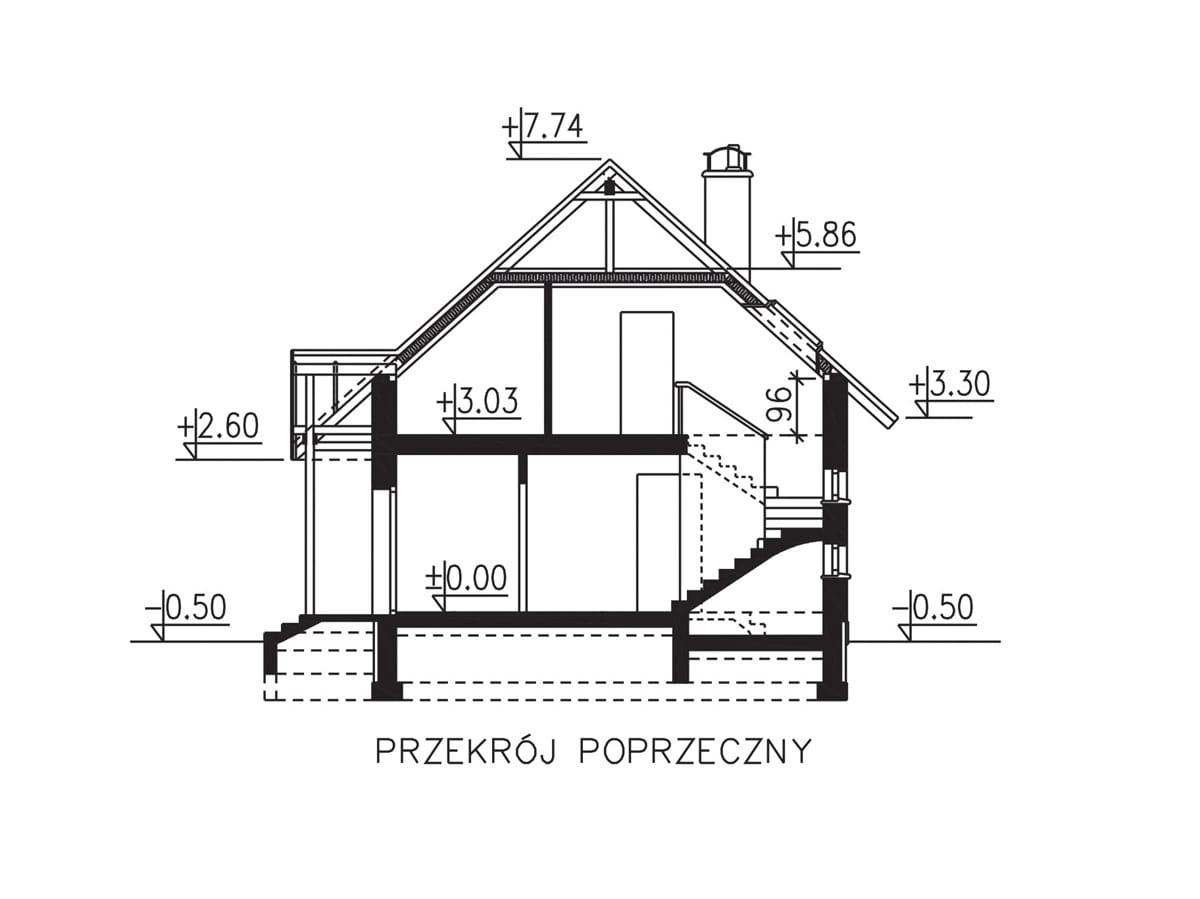

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania frontem na stronę północną. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Projekt uwzględnia garaż dobudowany do ściany bocznej budynku z kotłownią na paliwo stałe i składem opału. Dach nad garażem trzyspadkowy o nachyleniu 23° i 35°.

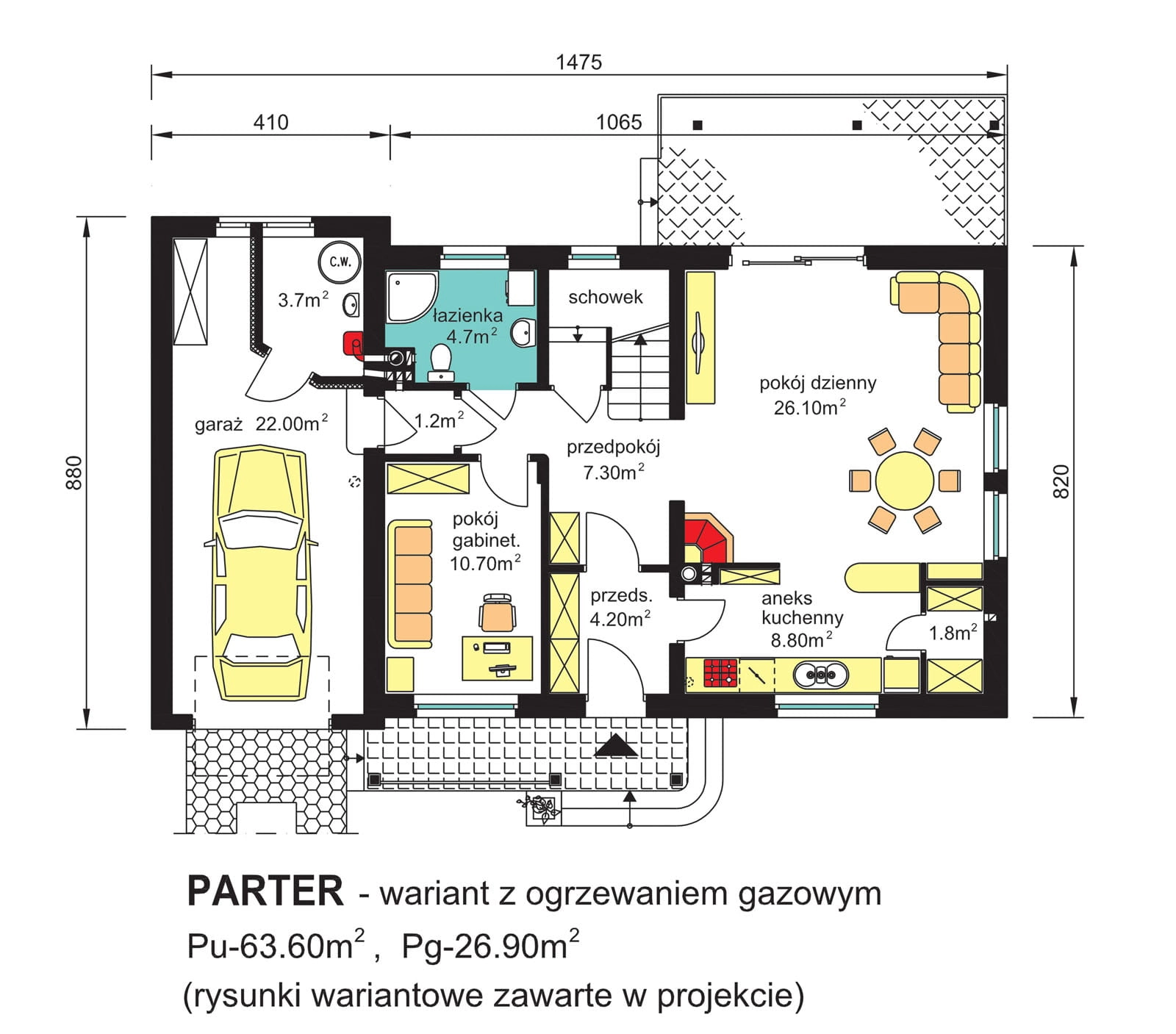

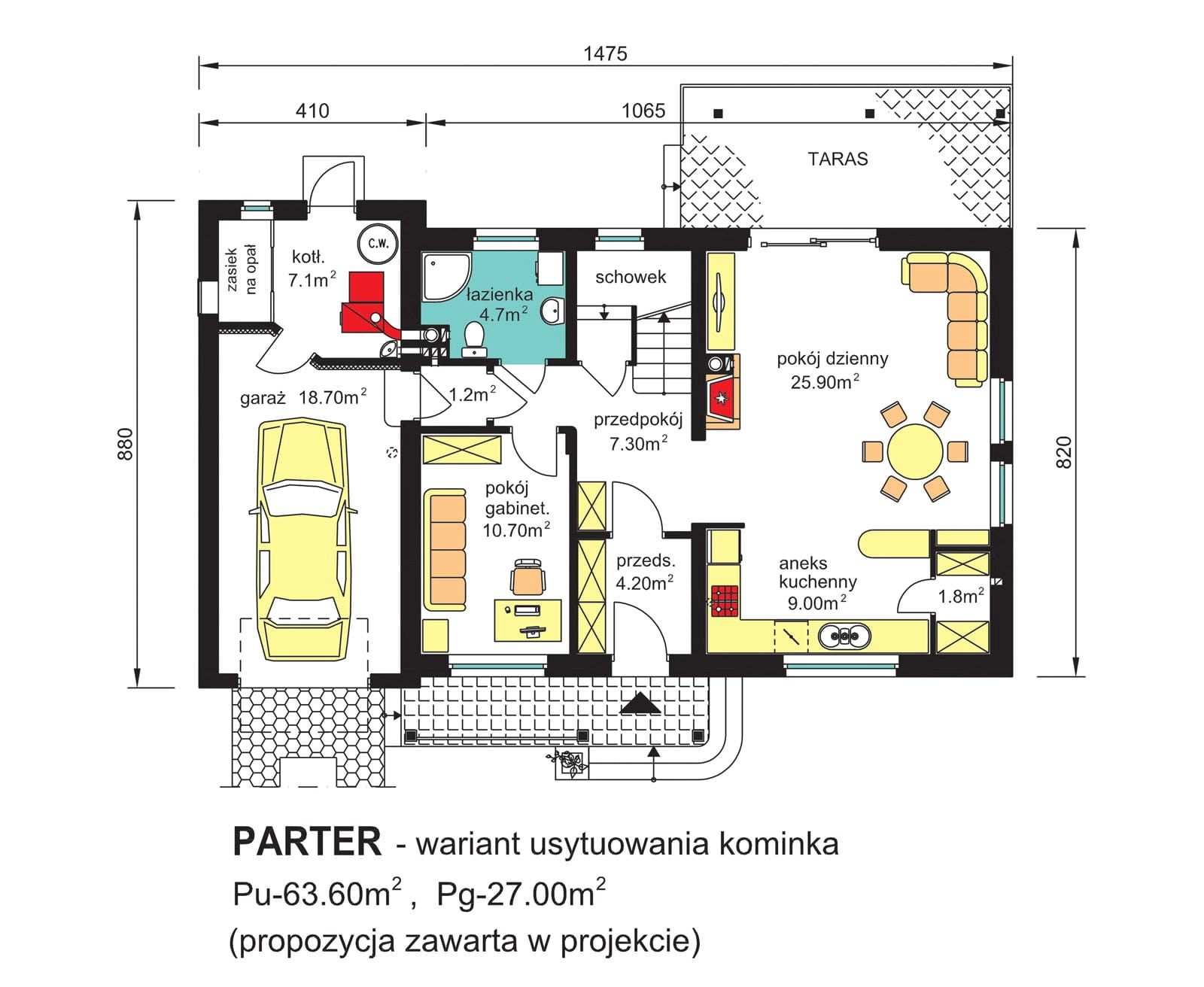

W projekcie zamieszczono wariantowy rzut parteru z kotłem gazowym i korektą strefy gospodarczej za garażem. Projekt zawiera także rzut parteru z propozycją zamiennego usytuowania kominka w pokoju dziennym. Zmiana ta może być dokonana w każdej z wersji ogrzewania budynku. Wariantowe usytuowanie komina naniesiono na rysunkach architektonicznych i konstrukcyjnych linią przerywaną.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania  “Warunków technicznych” od 2021r.
