Projekt domu BW-70

BW-70

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 82,60

Powierzchnia zabudowy 69,99m2

Powierzchnia dachu  130,00m2

Kubatura  450,80m3

Minimalne wymiary działki 16,70 x 18,40m

Wysokość pomieszczeń 2,70, 2,50m

Wysokość budynku  8,25m

Kąt nachylenia dachu  40st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, parterowy bez podpiwniczenia, z poddaszem użytkowym.

Program użytkowy budynku :

-     strefa dzienna na parterze – pokój dzienny z jadalnią, aneksem kuchennym i spiżarką, pokój gabinetowy oraz wc.

-     strefa nocna na poddaszu - 3 sypialnie, łazienka oraz niewielka garderoba.

Wielkość mieszkania odpowiada potrzebom 3 – 4 osobowej rodziny.

Rozwiązania architektoniczne.

Podstawowym założeniem projektu jest uzyskanie małego, ekonomicznego domu jednorodzinnego o prostych rozwiązaniach architektoniczno - konstrukcyjnych i powierzchni zabudowy nie przekraczającej 70,0 m².

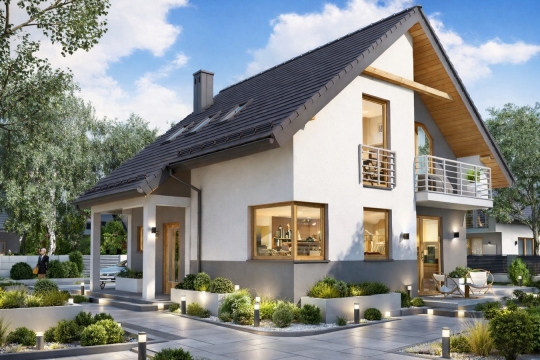

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania kalenicą równolegle do linii zabudowy. Rzut budynku oparto na kształcie prostokąta z ryzalitem od strony szczytowej przedzielonym płytą balkonową. Budynek przekryto prostym dwuspadowym dachem o nachyleniu połaci 40°.

Od strony frontowej obniżono część okapu dachu w celu uzyskania lepszej ochrony strefy wejściowej. Wysuniętą część dachu oparto na płatwi okapowej wspartej dwoma słupkami drewnianymi z okładziną z płyt polistyrenowych.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej. Ściany zewnętrzne warstwowe – murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Ściana wewnętrzne nośna na parterze murowana z bloczków silikatowych, na poddaszu murowana z bloczków z betonu komórkowego. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe wylewane, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo – jętkowy z płatwią kalenicową. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
