Projekt domu BW-70 wariant 2 - Pow. zabudowy do 70,00m2 możliwość uproszczonej procedury budowy Pow. użytkowa 82,60m2

 BW-70 wariant 2

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 82,60

Powierzchnia zabudowy 69,93m2

Powierzchnia dachu  128,90m2

Kubatura  448,60m3

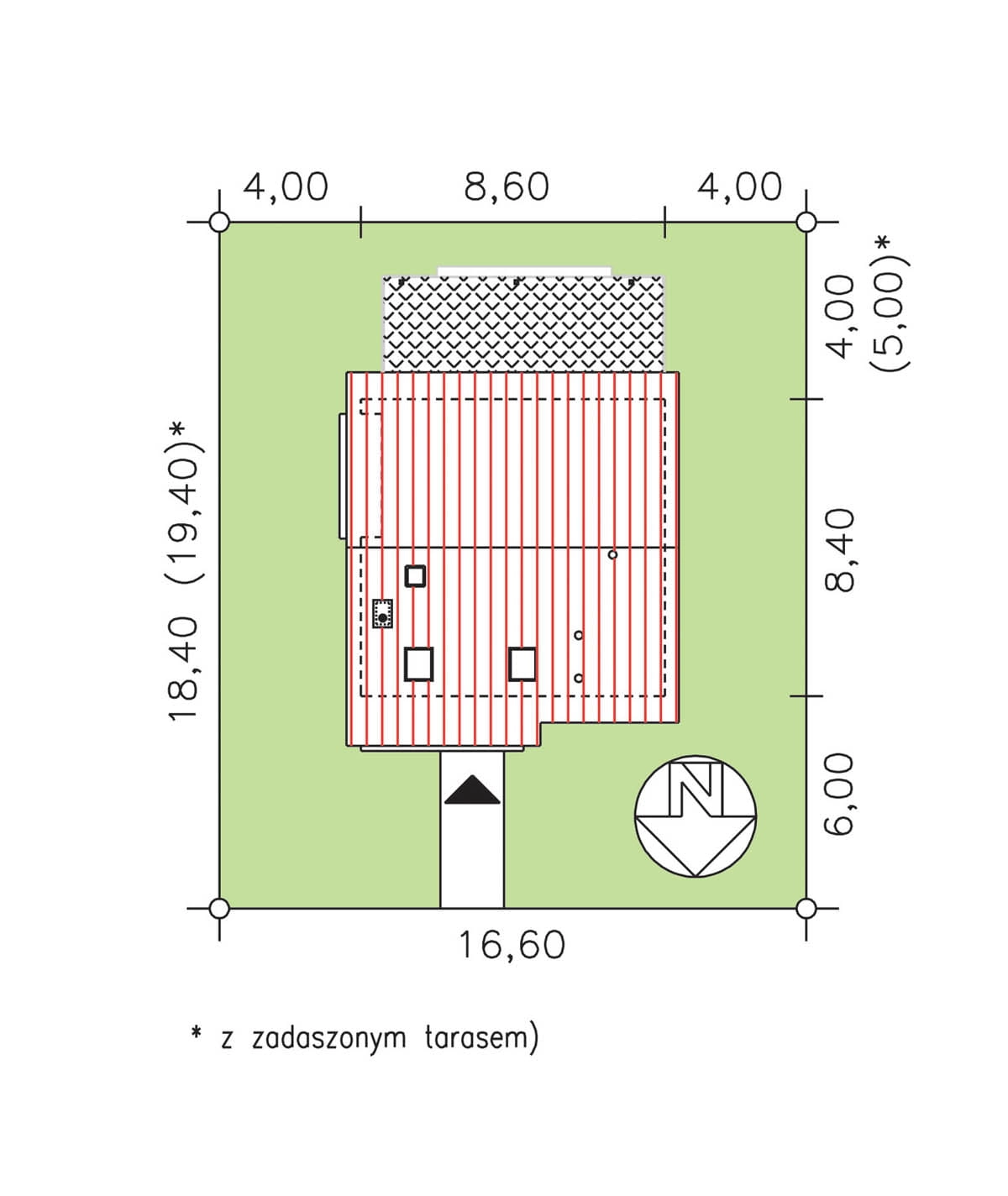

Minimalne wymiary działki 16,60 x 18,40m

Wysokość pomieszczeń 2,70, 2,50m

Wysokość budynku  8,25m

Kąt nachylenia dachu  40st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, parterowy bez podpiwniczenia, z poddaszem użytkowym.

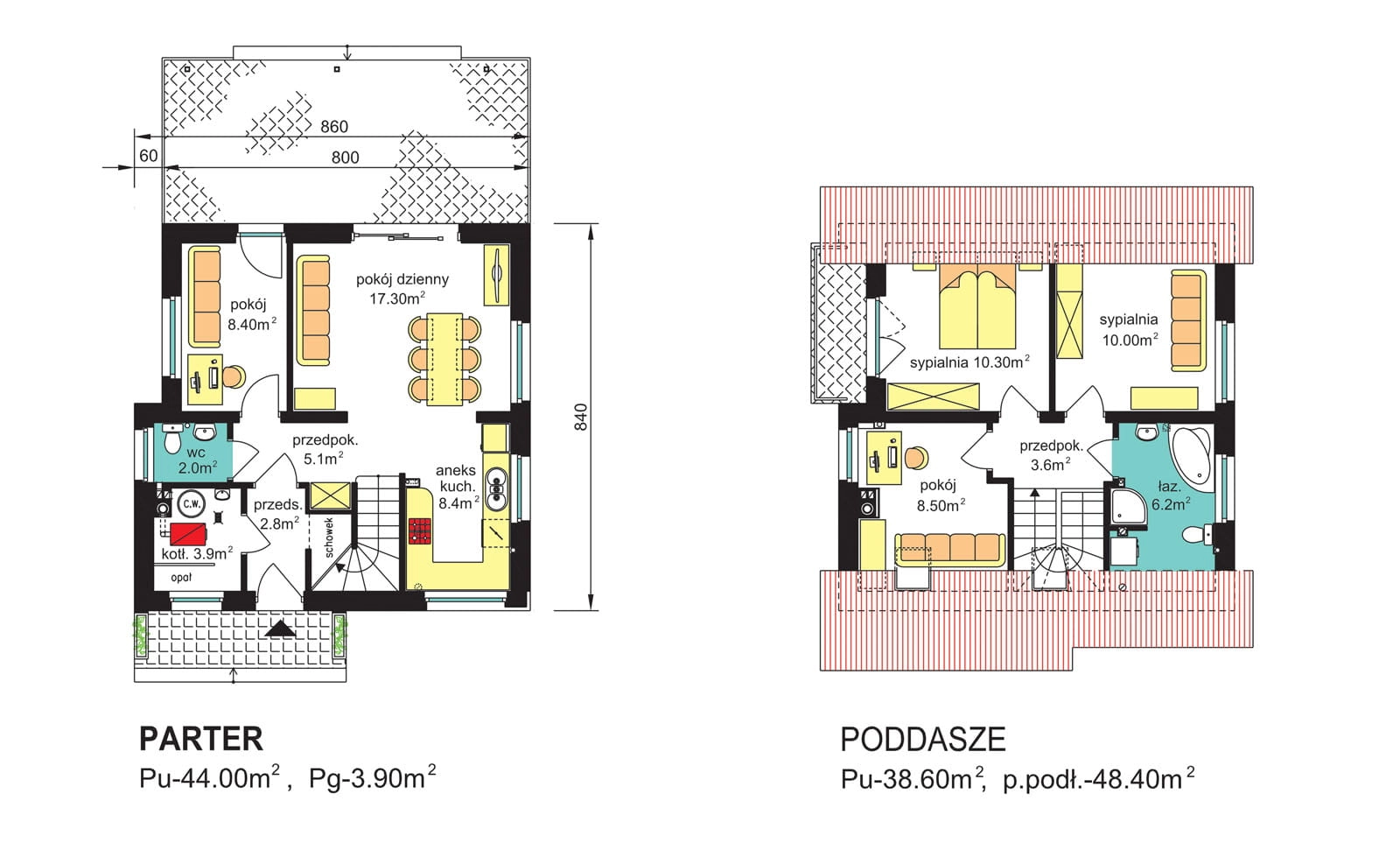

Program użytkowy budynku :

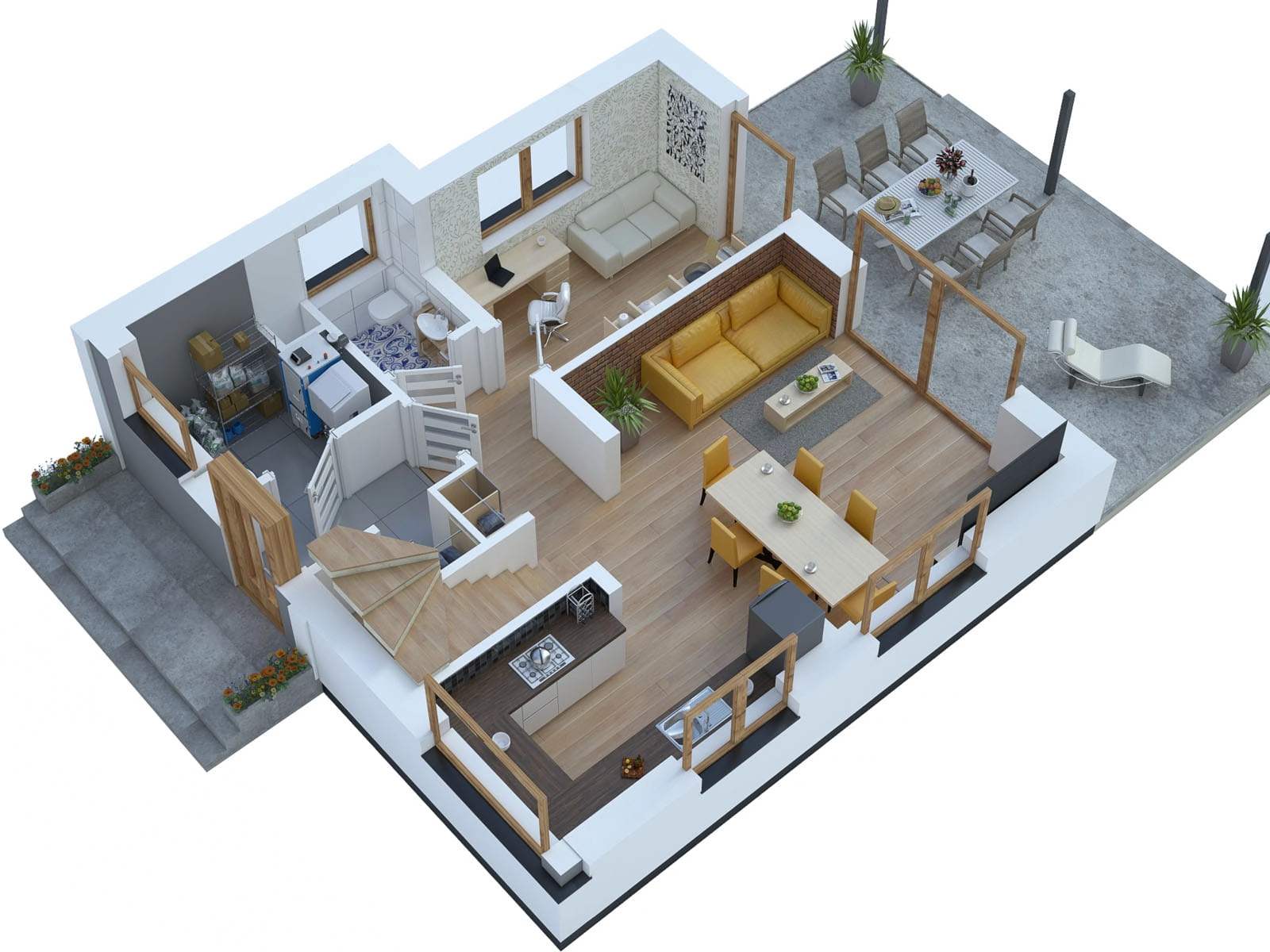

-     strefa dzienna na parterze – pokój dzienny, aneks kuchenny, pokój gabinetowy, wc.

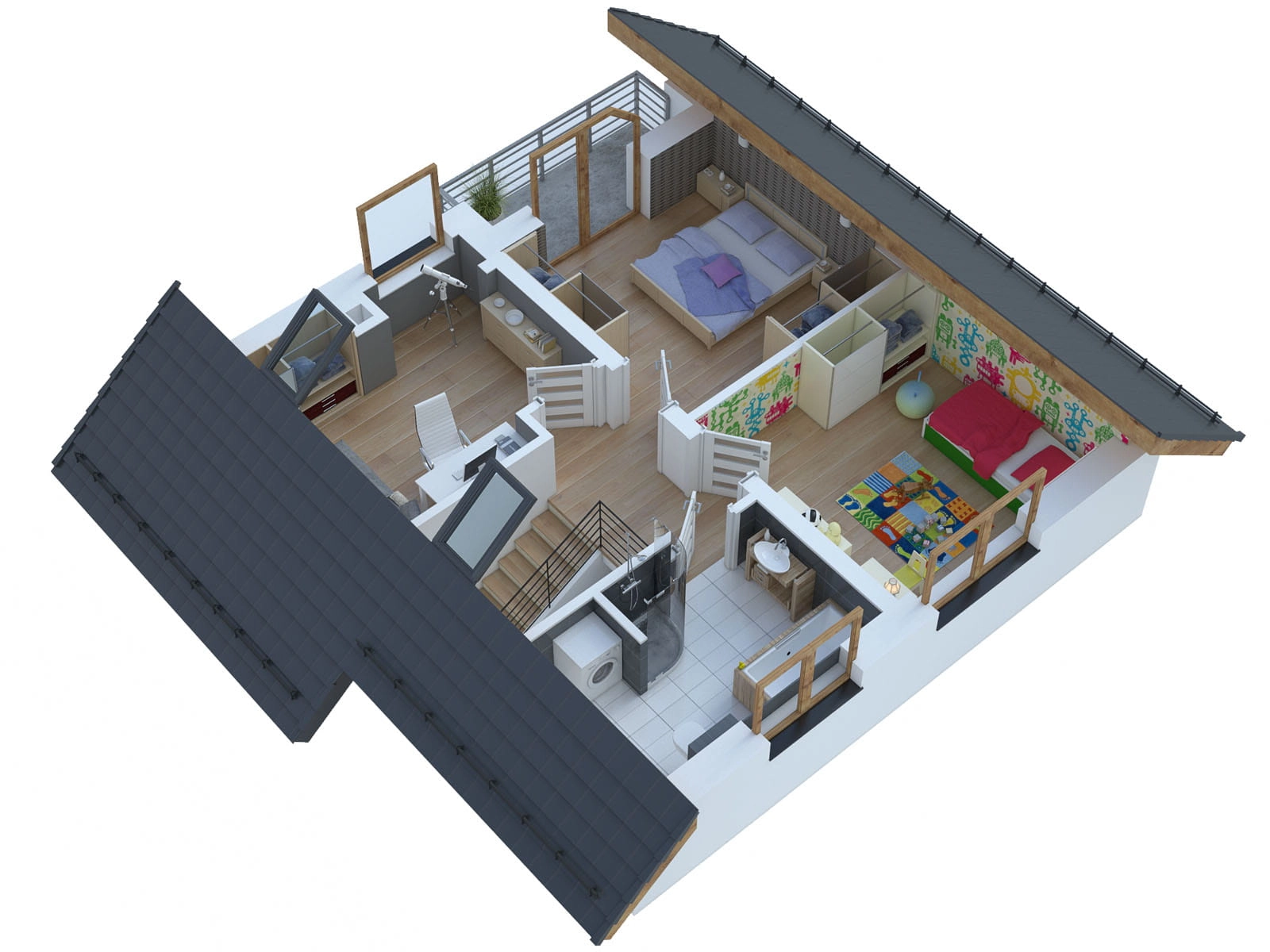

-     strefa nocna na poddaszu – 3 sypialnie oraz łazienka.

Wielkość mieszkania odpowiada potrzebom 3 – 4 osobowej rodziny.

Rozwiązania architektoniczne.

Podstawowym założeniem projektu jest uzyskanie małego, ekonomicznego domu jednorodzinnego o prostych rozwiązaniach architektoniczno - konstrukcyjnych i powierzchni zabudowy nie przekraczającej 70 m².

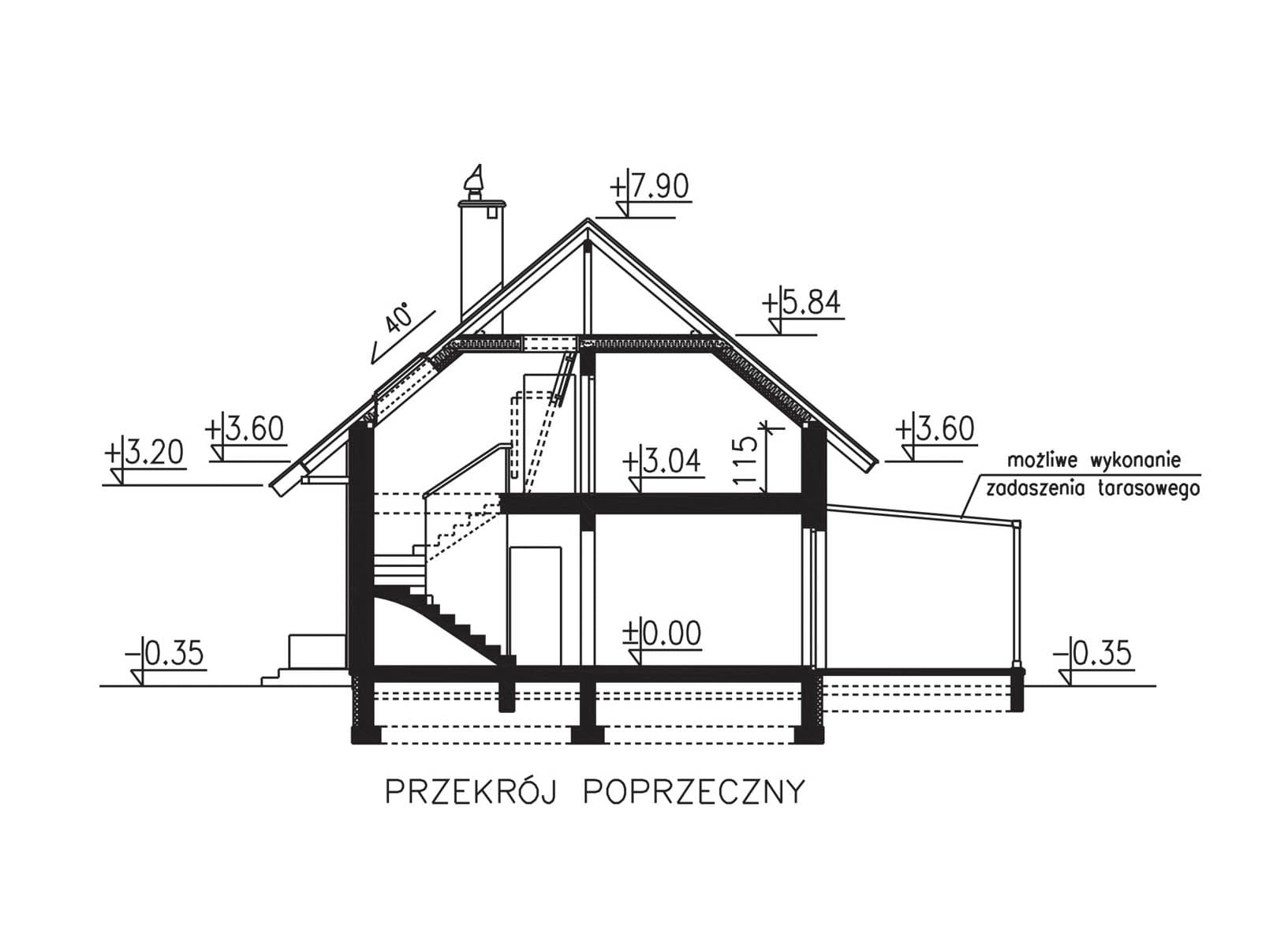

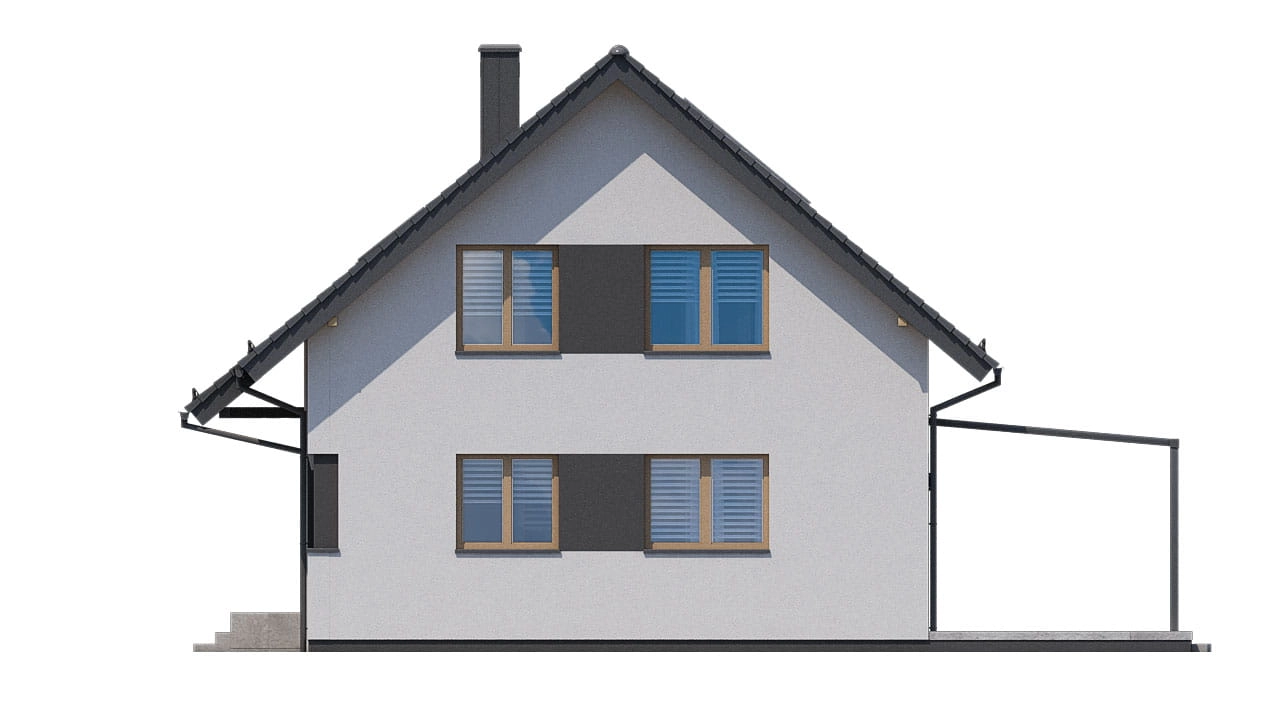

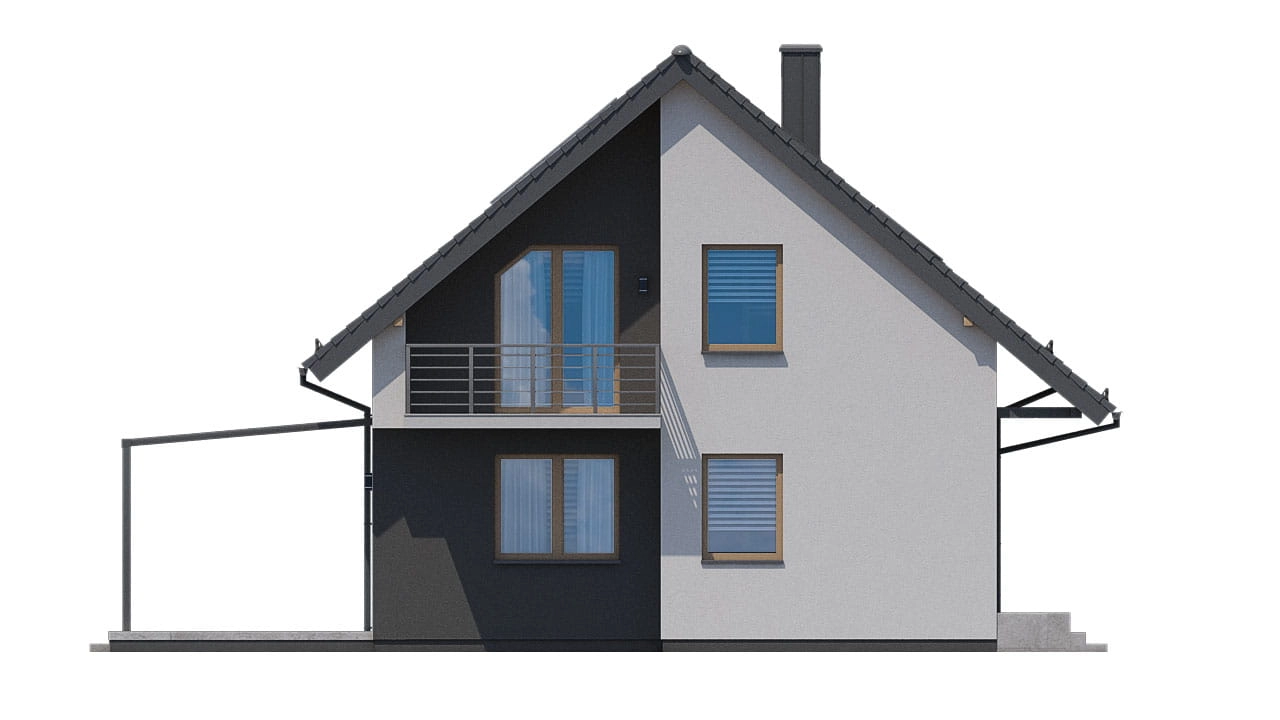

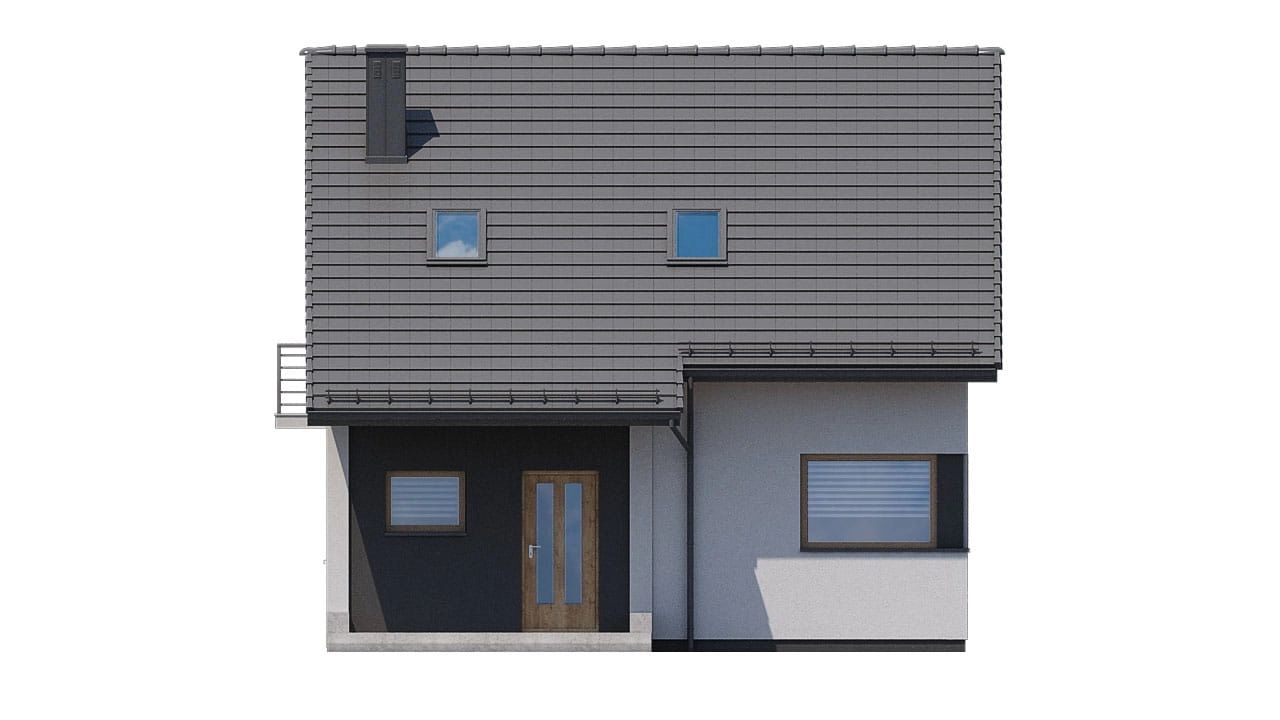

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania kalenicą równolegle do linii zabudowy. Rzut budynku oparto na kształcie prostokąta z ryzalitem od strony szczytowej przedzielonym płytą balkonową. Budynek przekryto prostym dwuspadowym dachem o nachyleniu połaci 40°. Od strony frontowej obniżono część okapu dachu w celu uzyskania lepszej ochrony strefy wejściowej.

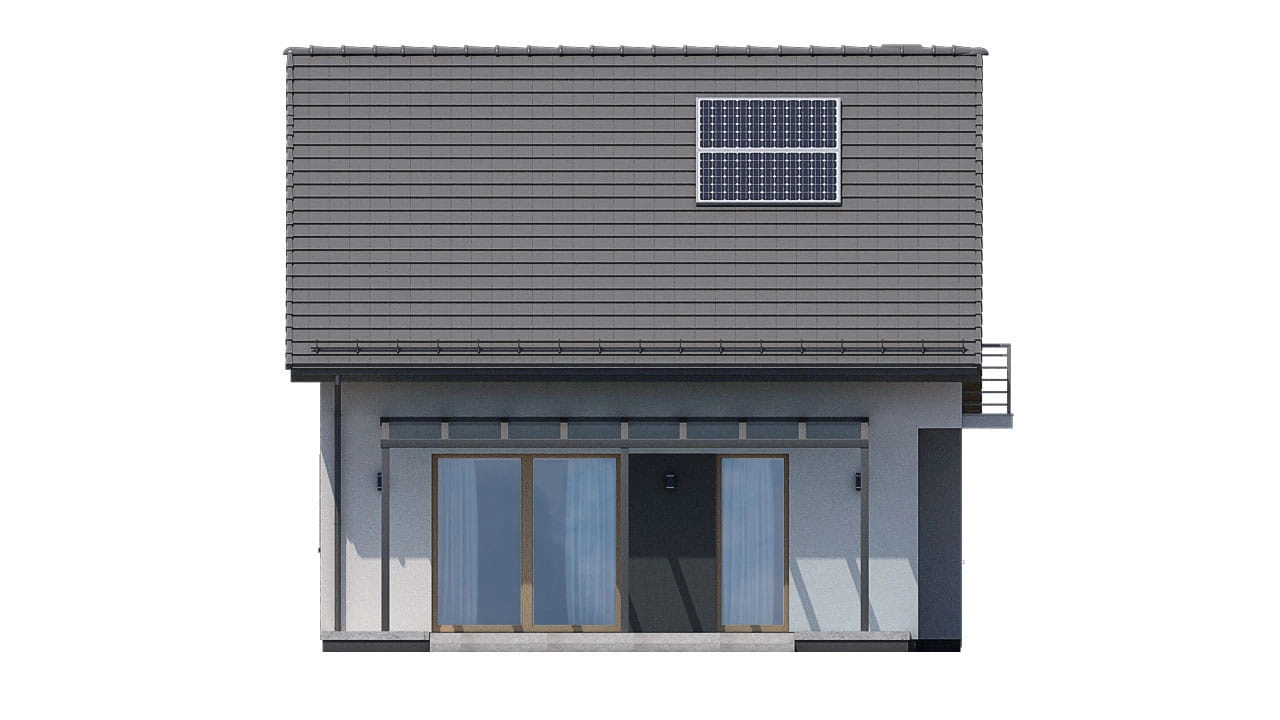

W części tylnej domu przewidziano taras ogrodowy dostępny z obu pokojów na parterze. Nad tarasem przy tylnej ścianie budynku możliwe jest wykonanie zadaszenia tarasowego przeznaczonego do samodzielnego montażu.

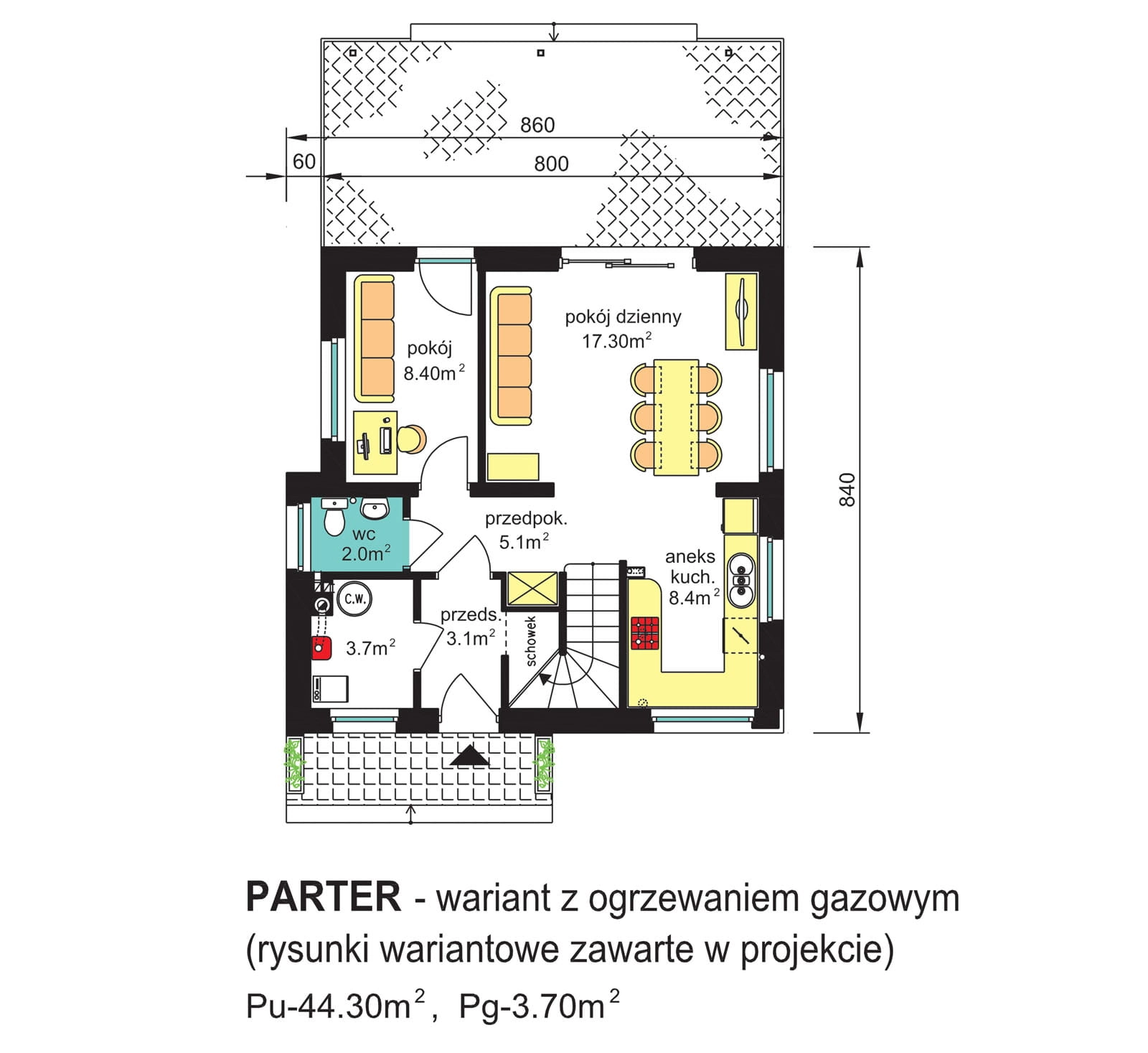

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe. Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej. Ściany zewnętrzne warstwowe – murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Ściana wewnętrzne nośna na parterze murowana z bloczków silikatowych, na poddaszu murowana z bloczków z betonu komórkowego. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe wylewane, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo – jętkowy z płatwią kalenicową. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
