Projekt domu BW-70 wariant 1
towar niedostępny
Opis
BW-70 wariant 1
DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU
Pow. użytkowa 84,10
Powierzchnia zabudowy 69,97m2
Powierzchnia dachu 121,00m2
Kubatura 448,60m3
Minimalne wymiary działki 16,40 x 18,40m
Wysokość pomieszczeń 2,70, 2,50m
Wysokość budynku 8,25m
Kąt nachylenia dachu 40st.
Kotłownia z piecem na paliwo stałe - TAK
Wariantowo ogrzewanie gazowe - TAK
Możliwość zainstalowania pompy ciepła - TAK
Przeznaczenie budynku, program użytkowy:
Budynek mieszkalny jednorodzinny, parterowy bez podpiwniczenia, z poddaszem użytkowym.
Program użytkowy budynku :
- strefa dzienna na parterze – pokój dzienny z jadalnią, aneksem kuchennym i spiżarką, pokój gabinetowy oraz wc.
- strefa nocna na poddaszu - 3 sypialnie, łazienka oraz niewielka garderoba.
Wielkość mieszkania odpowiada potrzebom 3 – 4 osobowej rodziny.
Rozwiązania architektoniczne.
Podstawowym założeniem projektu jest uzyskanie małego, ekonomicznego domu jednorodzinnego o prostych rozwiązaniach architektoniczno - konstrukcyjnych i powierzchni zabudowy nie przekraczającej 70,0 m2.
Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie kwadratu przekrytego prostym dwuspadowym dachem o nachyleniu połaci 40°.

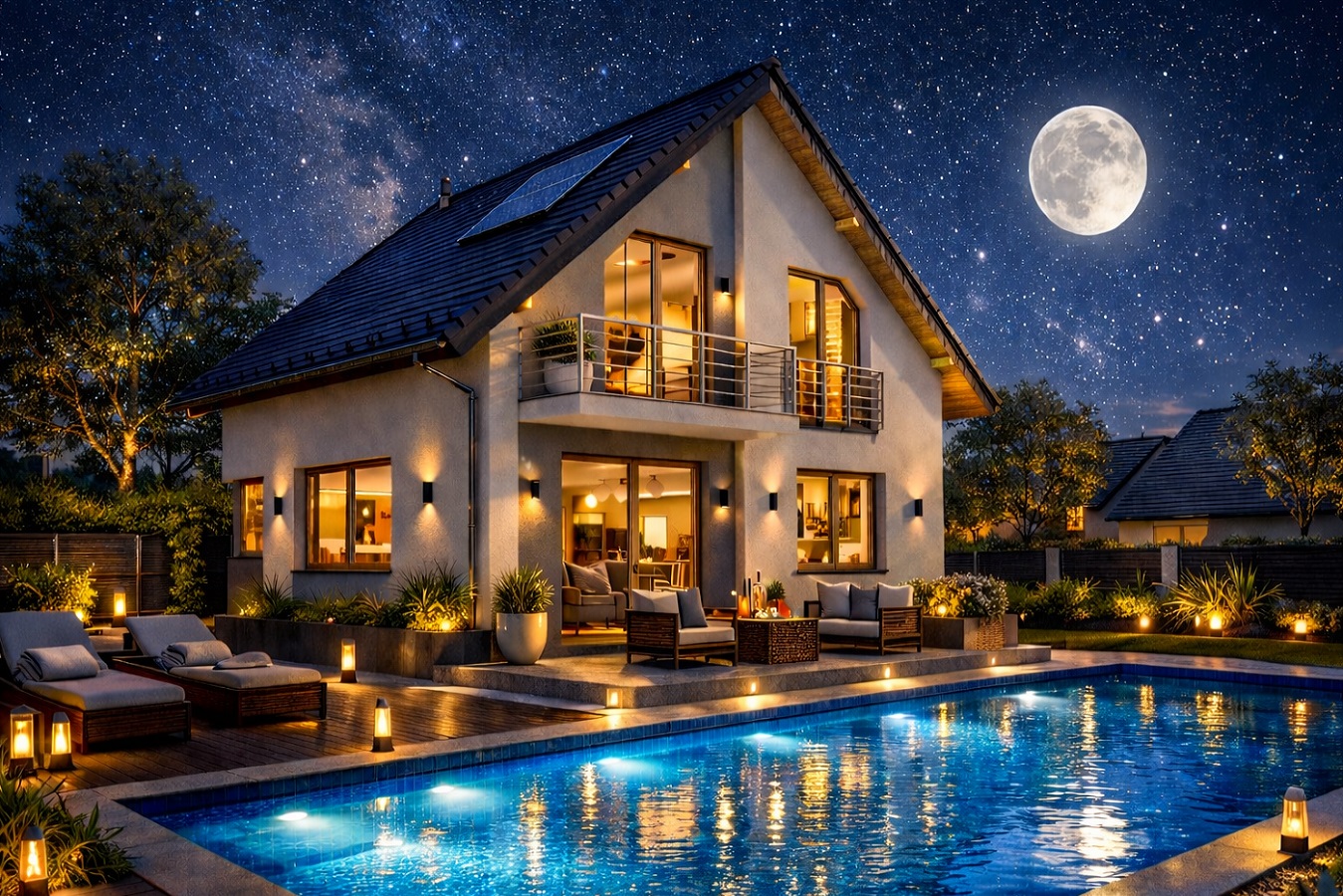

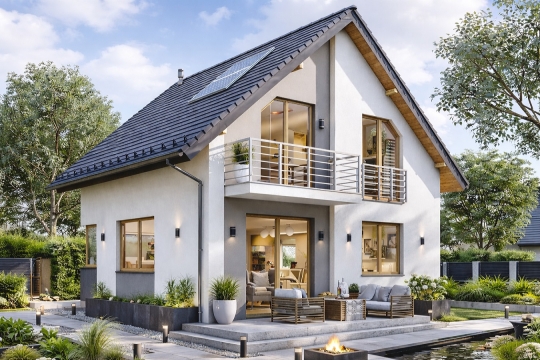

Dla urozmaicenia architektury budynku w części tylnej przewidziano niewielki ryzalit głębokości 18cm, przedzielony płytą balkonową stanowiącą zadaszenie wyjścia na taras ogrodowy.
Usytuowanie budynku elewacją szczytową równolegle do linii zabudowy.
Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.
Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.
Rozwiązania konstrukcyjne budynku.
Budynek zaprojektowano w technologii tradycyjnej. Ściany zewnętrzne warstwowe – murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Ściana wewnętrzne nośna na parterze murowana z bloczków silikatowych, na poddaszu murowana z bloczków z betonu komórkowego. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe wylewane, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo – jętkowy z płatwią kalenicową. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.
Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.
Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.
Projekt spełnia wymagania “Warunków technicznych” od 2021r.
