BW-10 wariant 4

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 126,90

Powierzchnia zabudowy  154,00m2

Powierzchnia dachu  217,50m2

Kubatura  726,40m3

Minimalne wymiary działki 21,90 x 20,50m

Wysokość pomieszczeń  2,70, 2,51m

Wysokość budynku   8,25m

Kąt nachylenia dachu 40st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Przeznaczenie budynku, program użytkowy:

Budynek   jednorodzinny,   wolnostojący,   parterowy, bez   podpiwniczenia,   z   poddaszem użytkowym i jednostanowiskowym garażem wbudowanym w bryłę budynku. Program użytkowy budynku:

• - parter - pokój dzienny, pokój gabinetowy, kuchnia, wc, kotłownia i garaż 1-stanowiskowy.
• - poddasze - 3 sypialnie, łazienka, garderoba i galeria o funkcji miejsca do wypoczynku lub do pracy.

Wielkość mieszkania odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

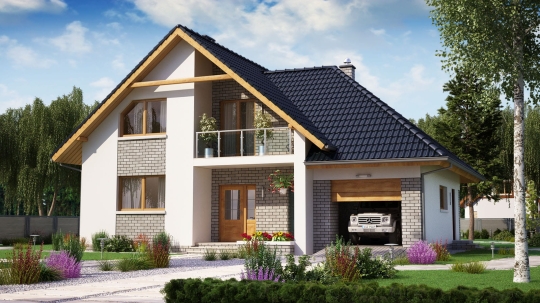

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie kwadratu z rozszerzeniem o boczny człon garażowy włączony w całość bryły. Dach wielospadowy - nad budynkiem głównym dwuspadowy o nachyleniu 40º, a nad garażem trójspadowy o nachyleniu 40°. Pokrycie dachu - dachówka cementowa lub ceramiczna.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując w projekcie technicznym włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Ściany wewnętrzne nośne murowane z pustaków ceramicznych lub bloczków silikatowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo - płatwiowy, pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
