BW-10 wariant 6

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 123,80

Powierzchnia zabudowy  132,60m2

Powierzchnia dachu  210,50m2

Kubatura  719,50m3

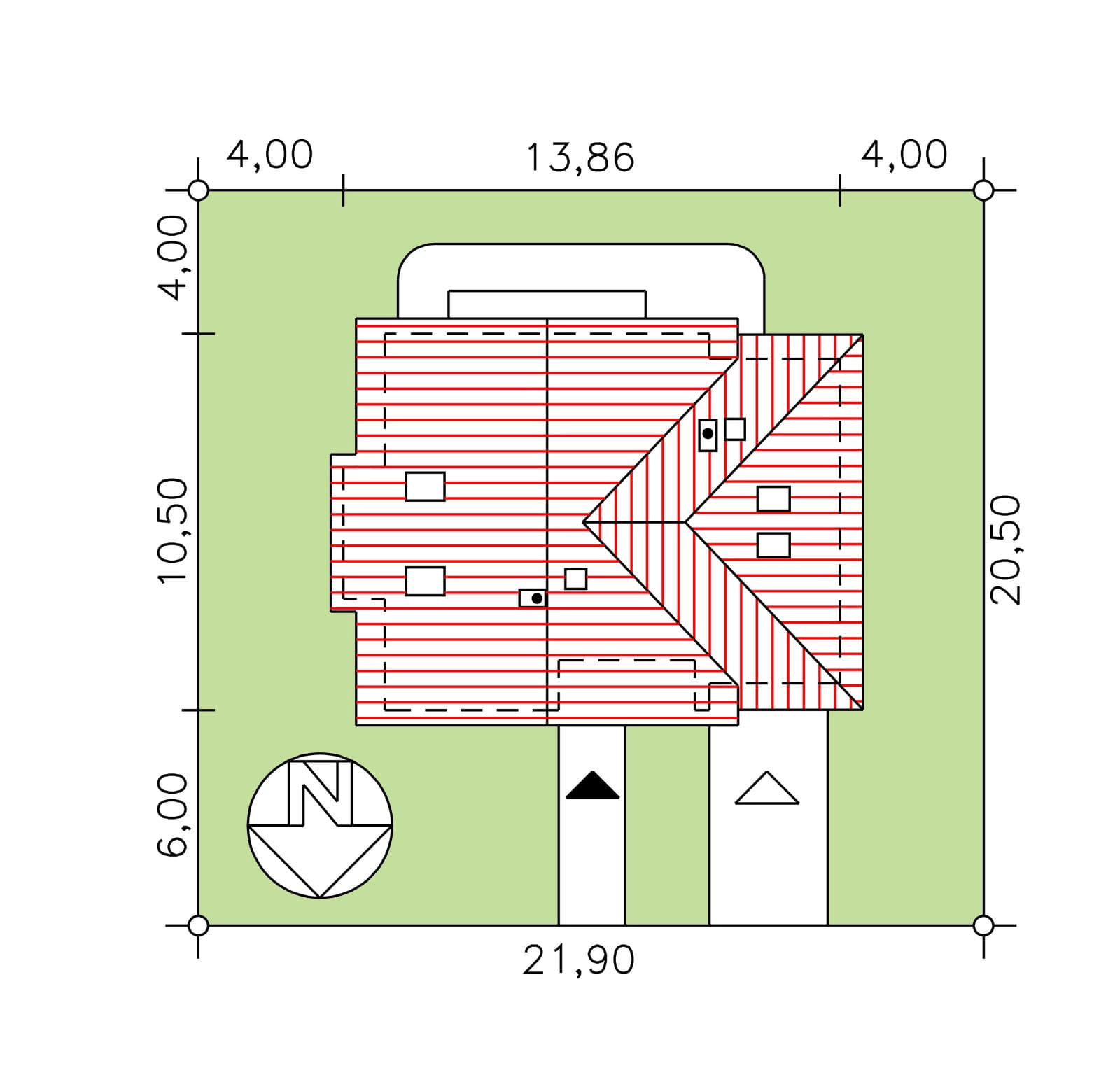

Minimalne wymiary działki 21,90 x 20,50m

Wysokość pomieszczeń  2,70, 2,51m

Wysokość budynku   8,27m

Kąt nachylenia dachu 40st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek   jednorodzinny,   wolnostojący,   parterowy, bez   podpiwniczenia,   z   poddaszem użytkowym i jednostanowiskowym garażem wbudowanym w bryłę budynku. Program użytkowy budynku:

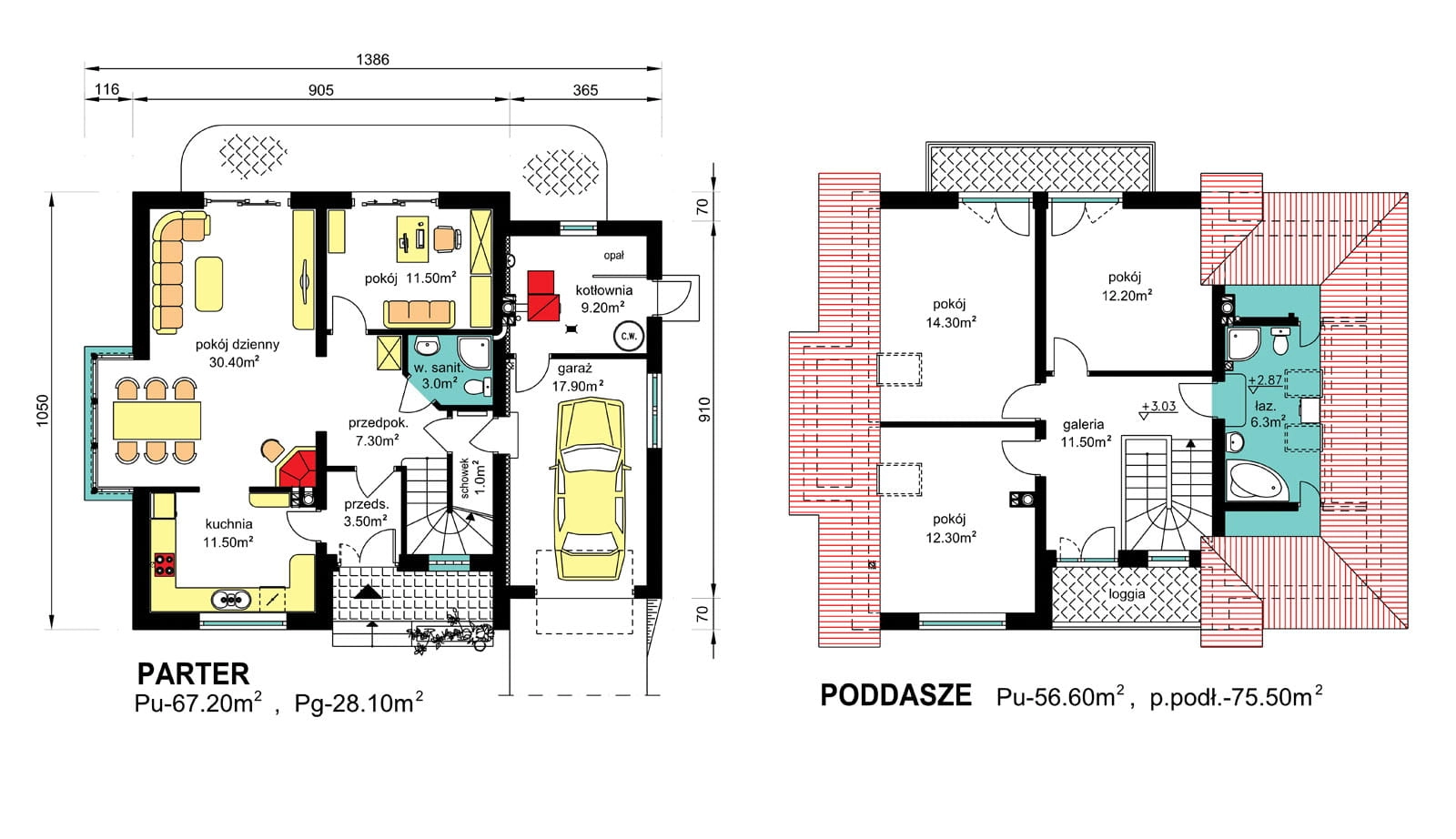

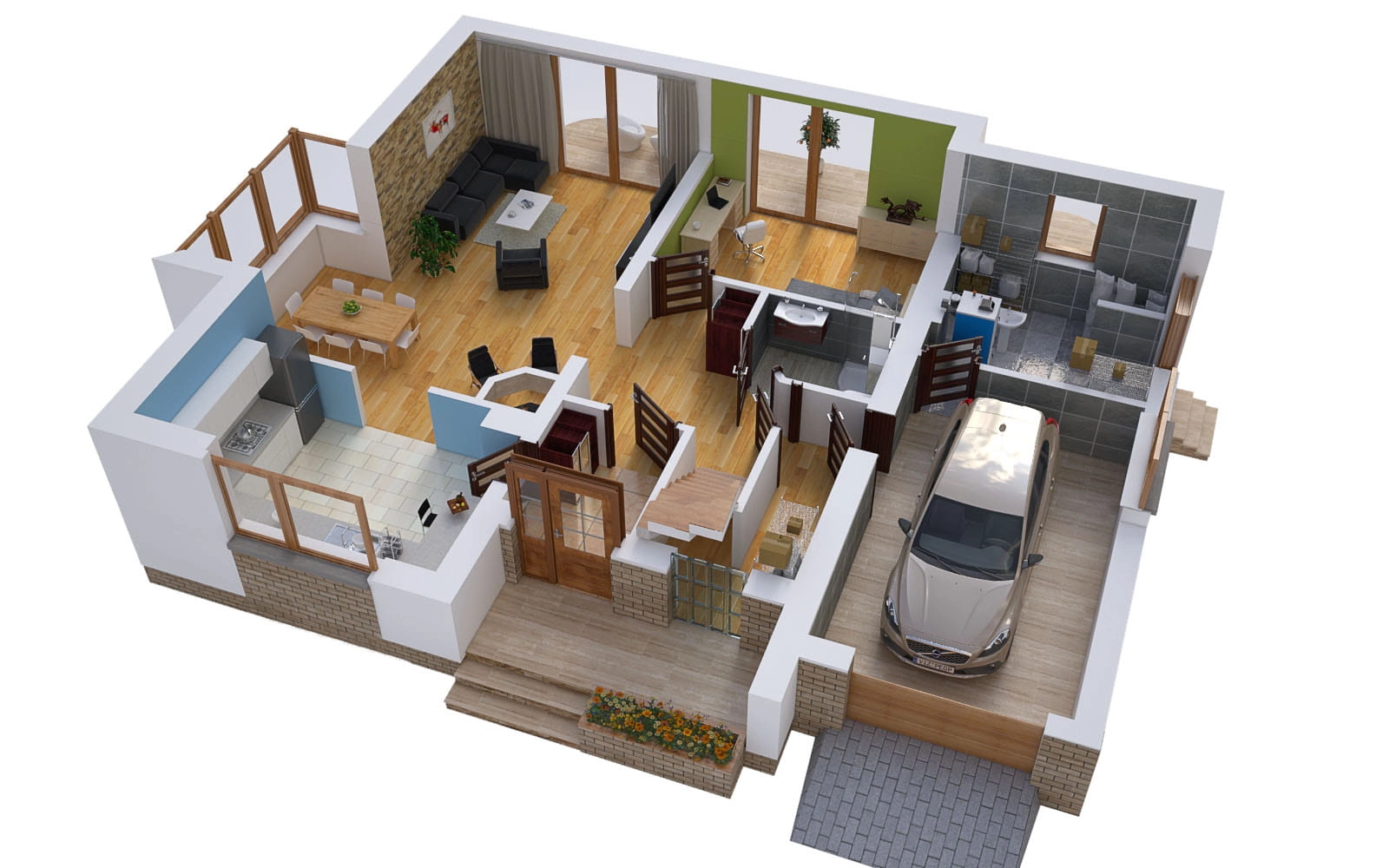

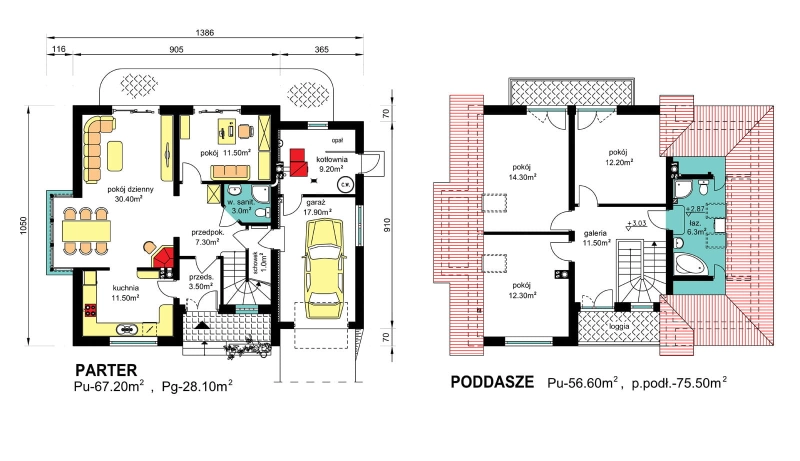

• - parter - pokój dzienny, kuchnia, pokój gabinetowy, węzeł sanitarny, kotłownia i garaż 1-stanowiskowy.

poddasze - 3 sypialnie i łazienka.
Wielkość mieszkania odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

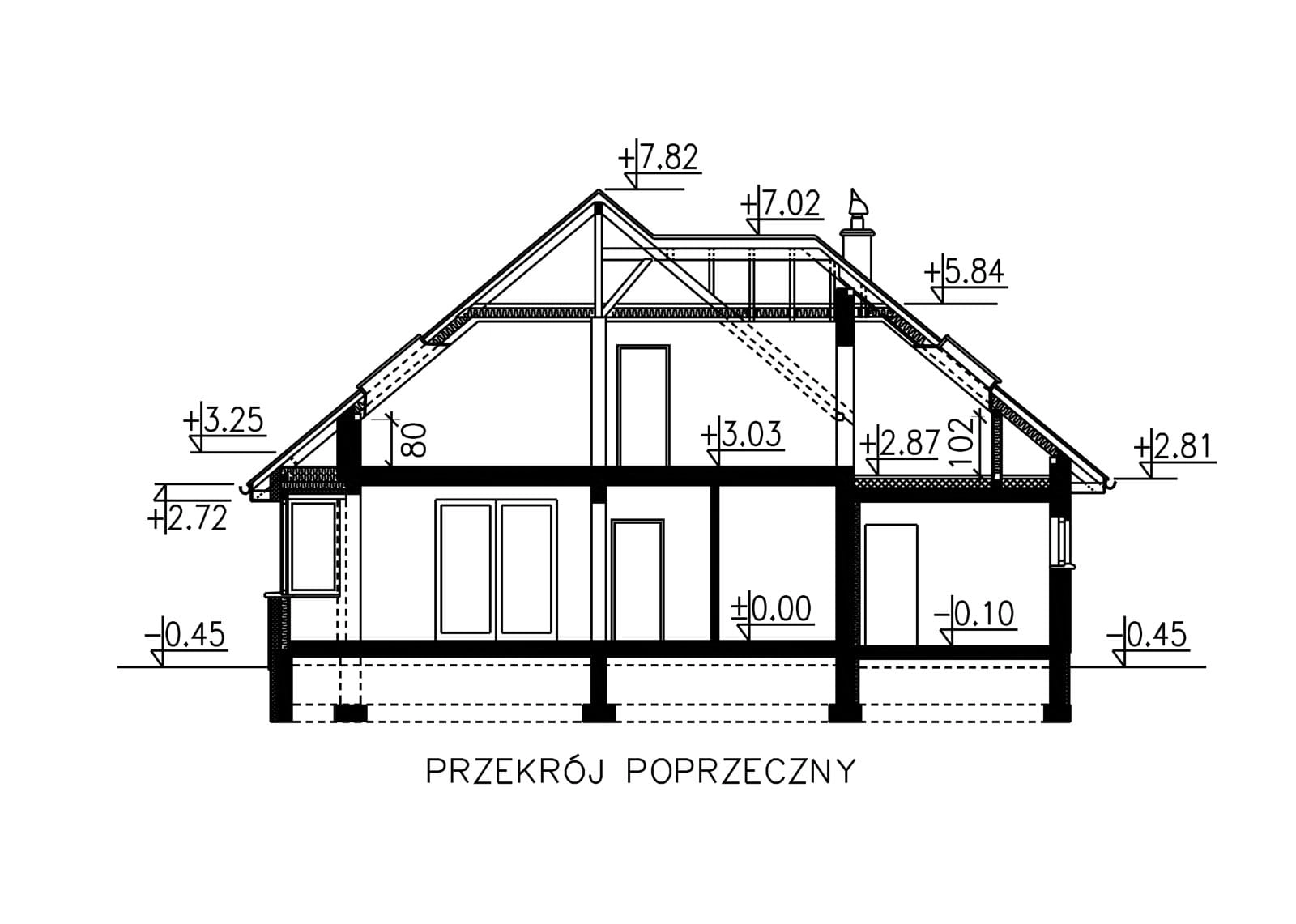

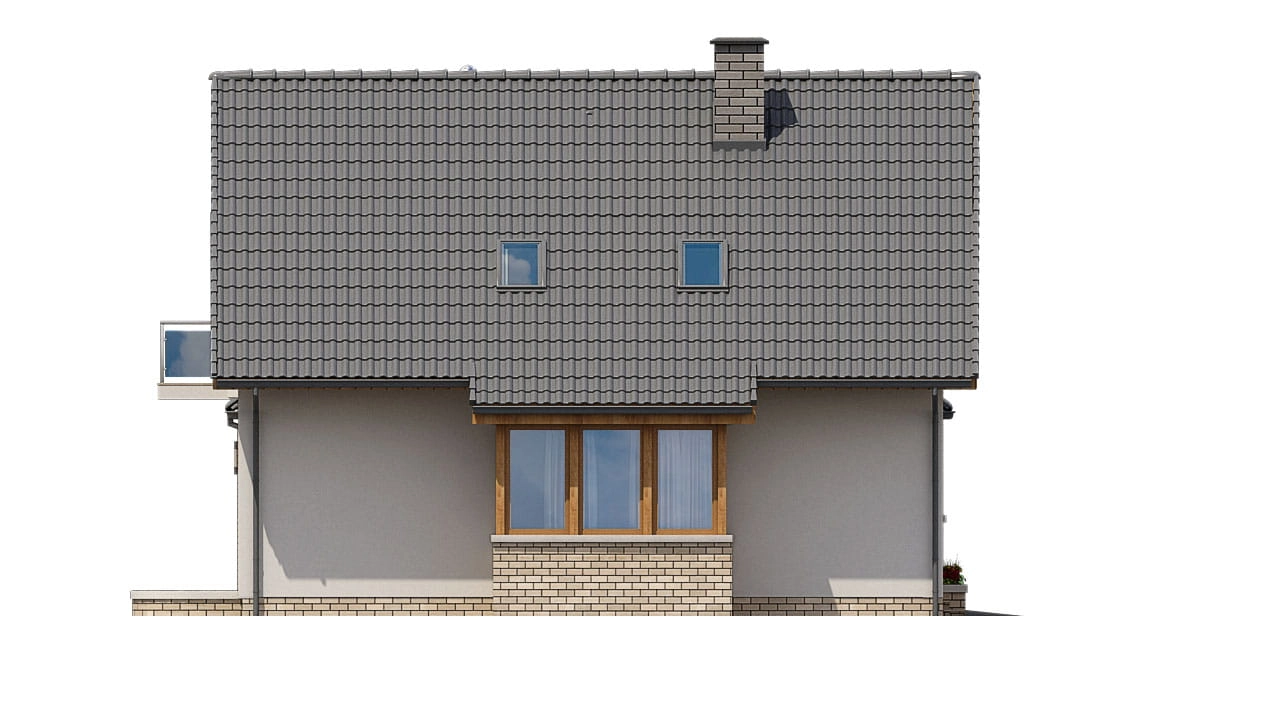

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie kwadratu z rozszerzeniem o boczny człon garażowy włączony w całość bryły. Przy ścianie bocznej budynku zaprojektowano wykusz o konstrukcji szkieletowej powiększający pokój dzienny. Dach wielospadowy - nad budynkiem głównym dwuspadowy o nachyleniu 40º, a nad garażem trójspadowy o nachyleniu 39° i 40°.

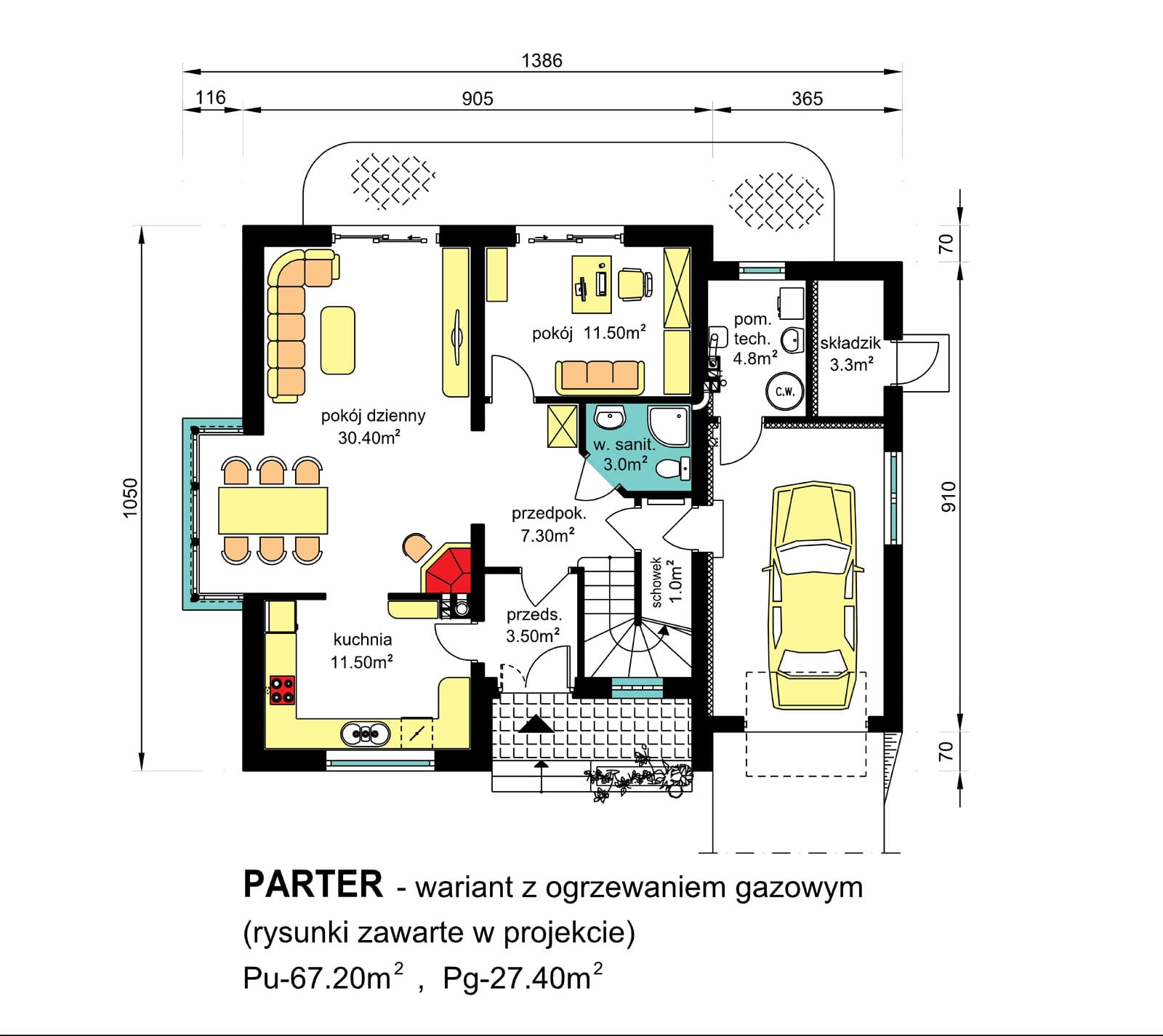

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując w projekcie technicznym włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Ściany wewnętrzne nośne grub. 25cm murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo - płatwiowy, pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
