Projekt domu BW-20

Dostępność: dostępny
Wysyłka w: 48 godzin
Cena: 3 200,00 zł 3200.00
zawiera 23% VAT.
ilość szt.

towar niedostępny

Opis


BW-20

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 125,30

Powierzchnia zabudowy  144,10m2

Powierzchnia dachu 246,60m2

Kubatura 879,00m3

Minimalne wymiary działki   23,00 x 19,60m

j.w. bez garażu  19,60 x 19,60m

Wysokość pomieszczeń 2,70, 2,60m

Wysokość budynku 8,75m

Kąt nachylenia dachu   42st.

Kotłownia z piecem na paliwo stałe - TAK

Ogrzewanie gazowe -    TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny  jednorodzinny,   wolnostojący,   parterowy  bez   podpiwniczenia, z   poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku. Program użytkowy:

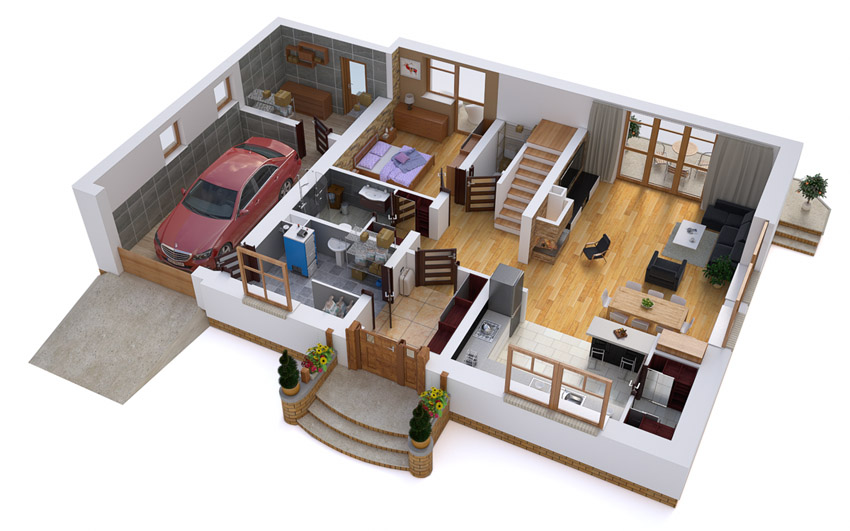

-    parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, łazienka, kotłownia oraz garaż dobudowany z wydzielonym składzikiem.

-    poddasze - 3 sypialnie, łazienka oraz strych nad garażem (możliwe wydzielenie garderoby z powierzchni strychu).

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

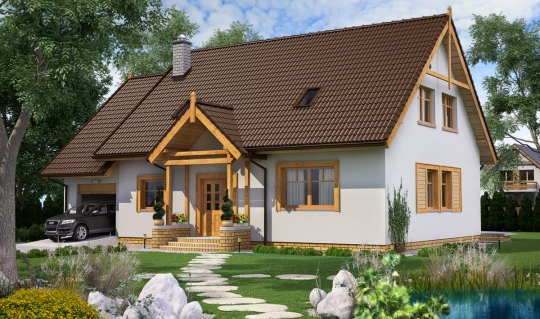

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania frontem na stronę północną. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°.  Przy ścianie bocznej budynku zaprojektowano garaż dobudowany 1-stanowiskowy ze strychem dostępnym z  poziomu poddasza. Projekt zawiera wariantowy rzut poddasza z pokazaniem możliwości wydzielenia garderoby z powierzchni strychu.

Projekt opracowany został jako energooszczędny z pogrubionymi warstwami izolacji w przegrodach zewnętrznych. Garaż oddzielono konstrukcyjnie od budynku warstwą izolacyjną. W ramach adaptacji dopuszcza się skorygowanie warstw dociepleniowych, np. zmniejszenie grubości warstwy styropianu na ścianach zewnętrznych z 25cm do 20cm z zastrzeżeniem skorygowania wymiarów zewnętrznych budynku i jego parametrów technicznych.

Do opracowania dołączono odrębny aneks z projektem wentylacji mechanicznej nawiewno-wywiewnej. W związku z tym w budynku nie przewidziano kanałów wentylacji grawitacyjnej dla pomieszczeń mieszkalnych.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy. W obu wariantach ogrzewania zaprojektowano instalację solarną wspomagającą przygotowanie c.w.u.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z bloczków silikatowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo - jętkowy z płatwią kalenicową. Pokrycie dachu – dachówka cementowa lub ceramiczna, alternatywnie blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania  na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

UWAGA: Do projektu dołączamy bezpłatnie aneks z projektem wentylacji mechanicznej.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
