Projekt domu BW-31 - Pow. użytkowa 119,70m2

BW-31

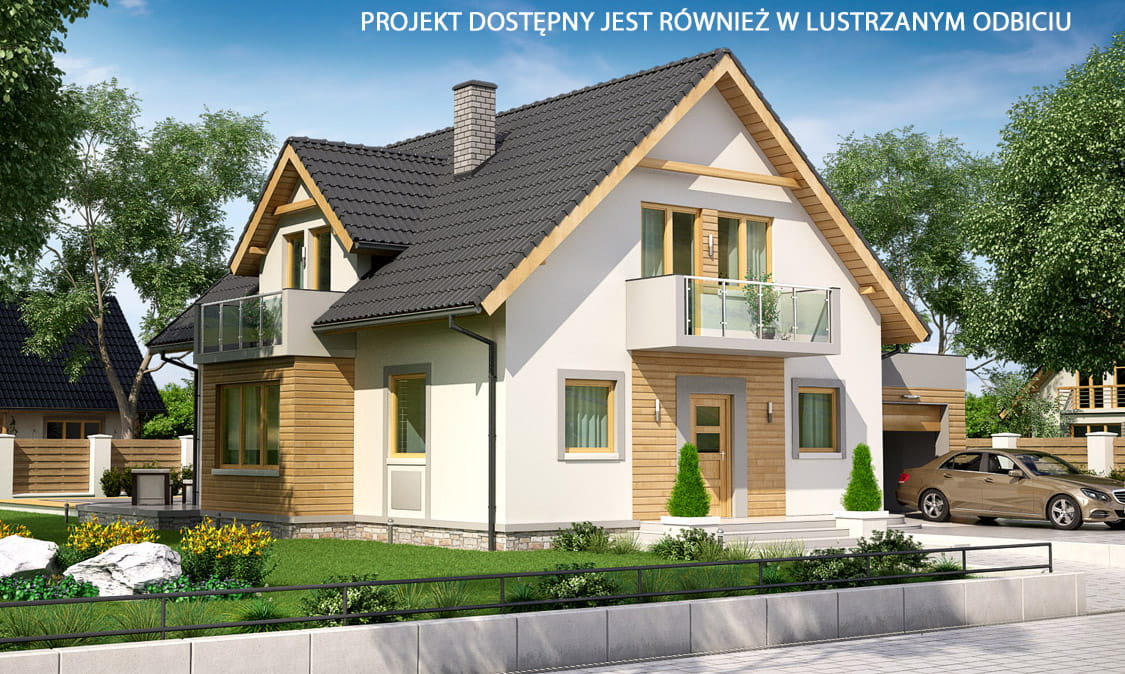

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa  119,70m2

Powierzchnia zabud. 134,00m2

Powierzchnia dachu  200,40m2 w tym garaż 32,50m2

Kubatura 728,90m3 w tym garaż 100,80m3

Kąt nachylenia dachu  42st.

Wysokość pomieszczeń 2,70, 2,60m

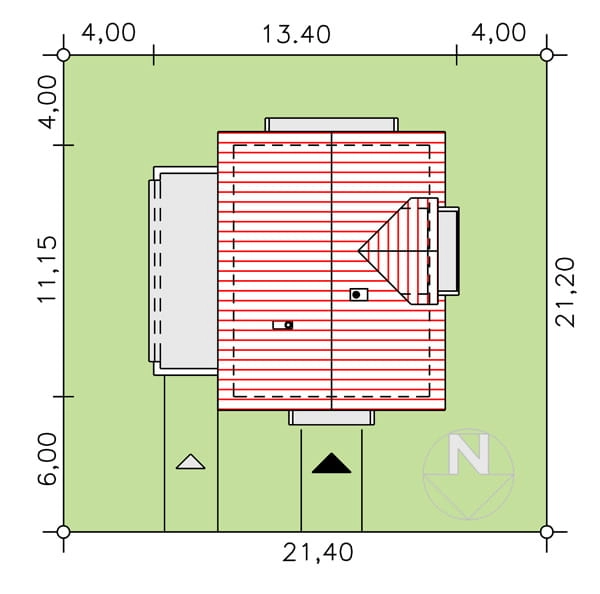

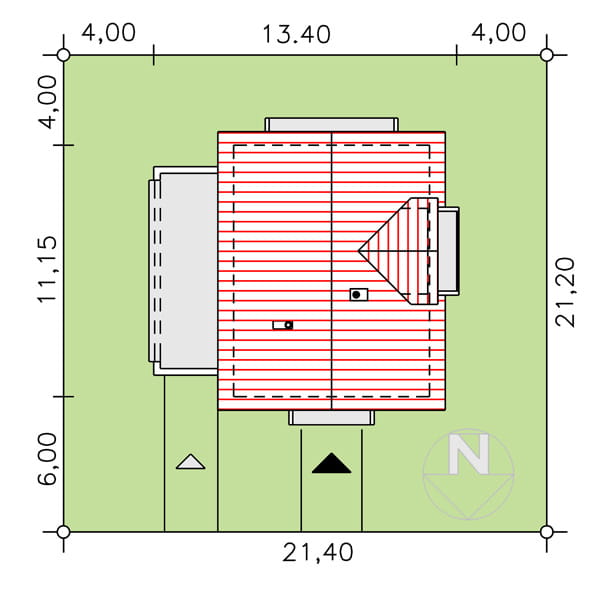

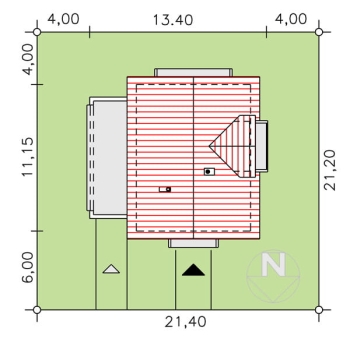

Minimalne wymiary działki  21,40 x 21,20m

j.w bez garażu 17,90 x 21,20m

Wysokość budynku 8,50m

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy,  bez podpiwniczenia, z poddaszem użytkowym i garażem dobudowanym w poziomie parteru.

Program użytkowy:

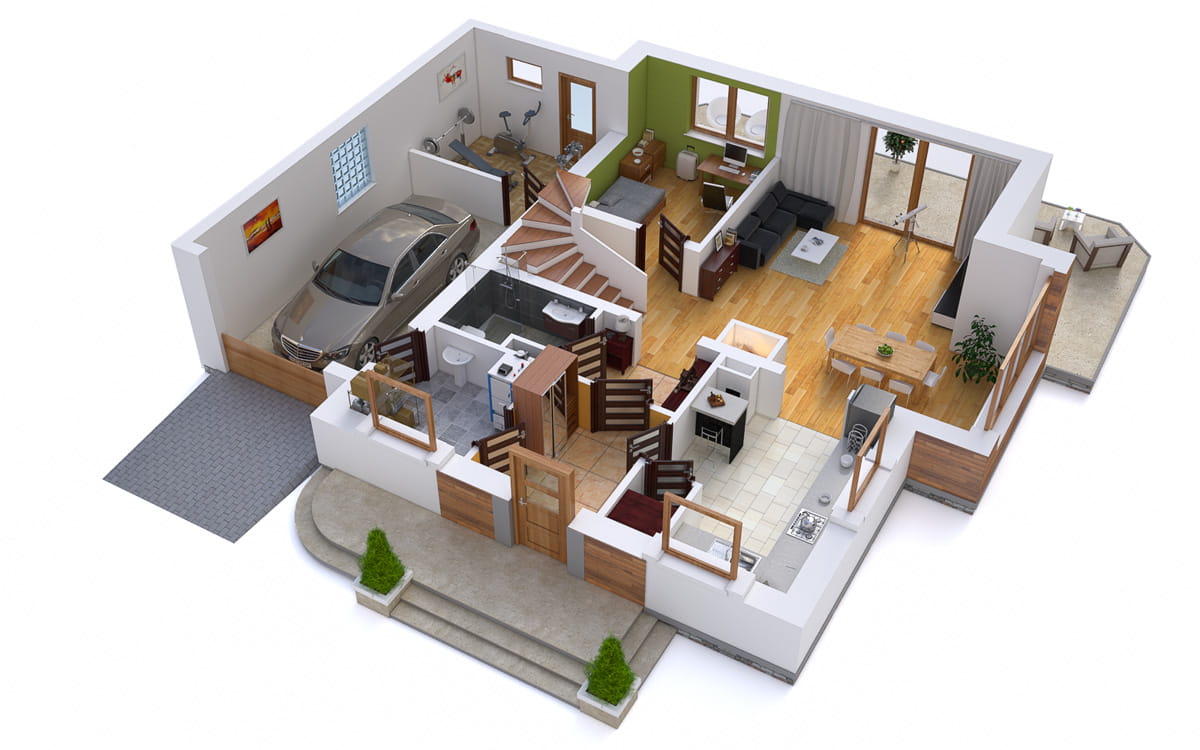

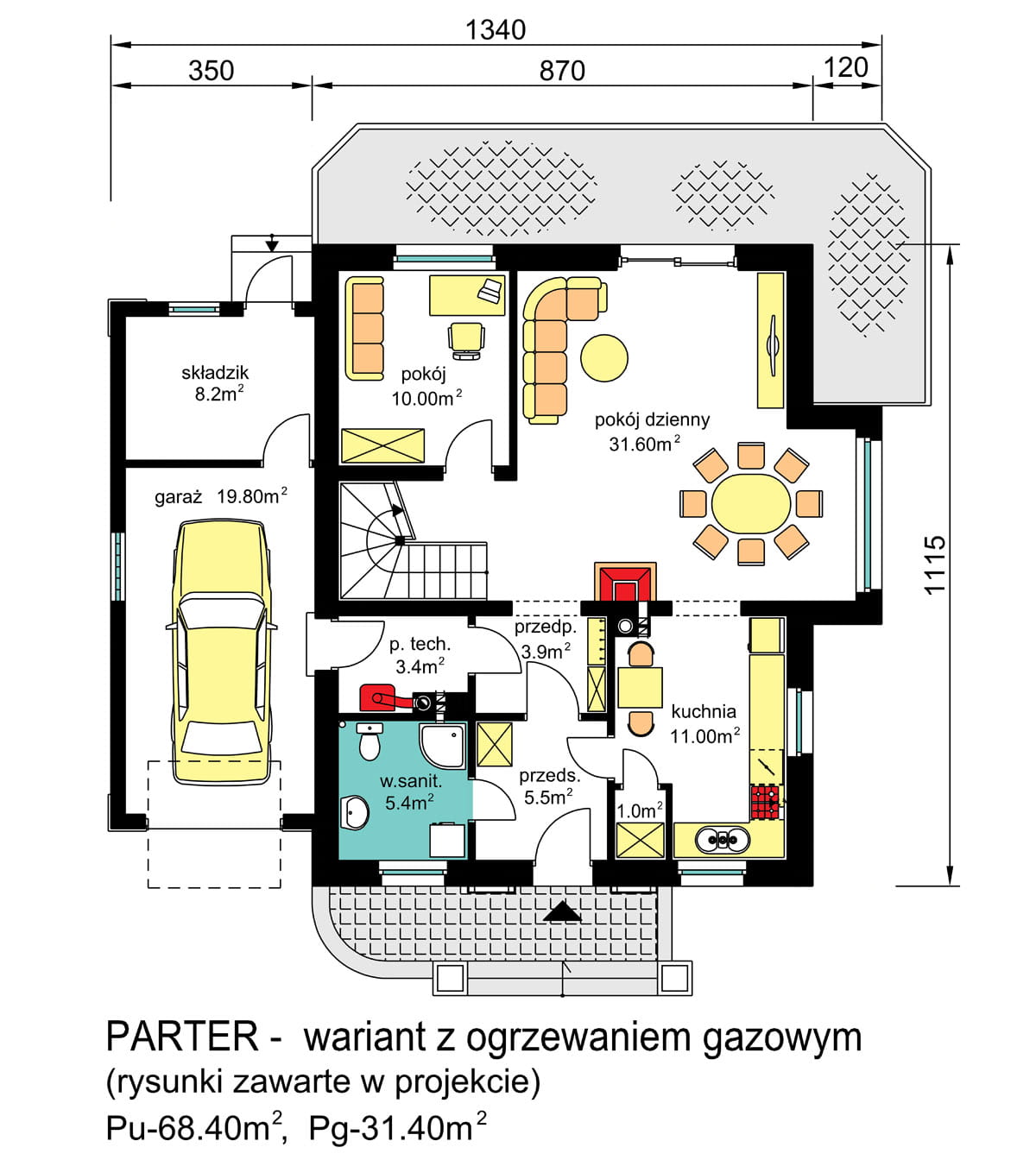

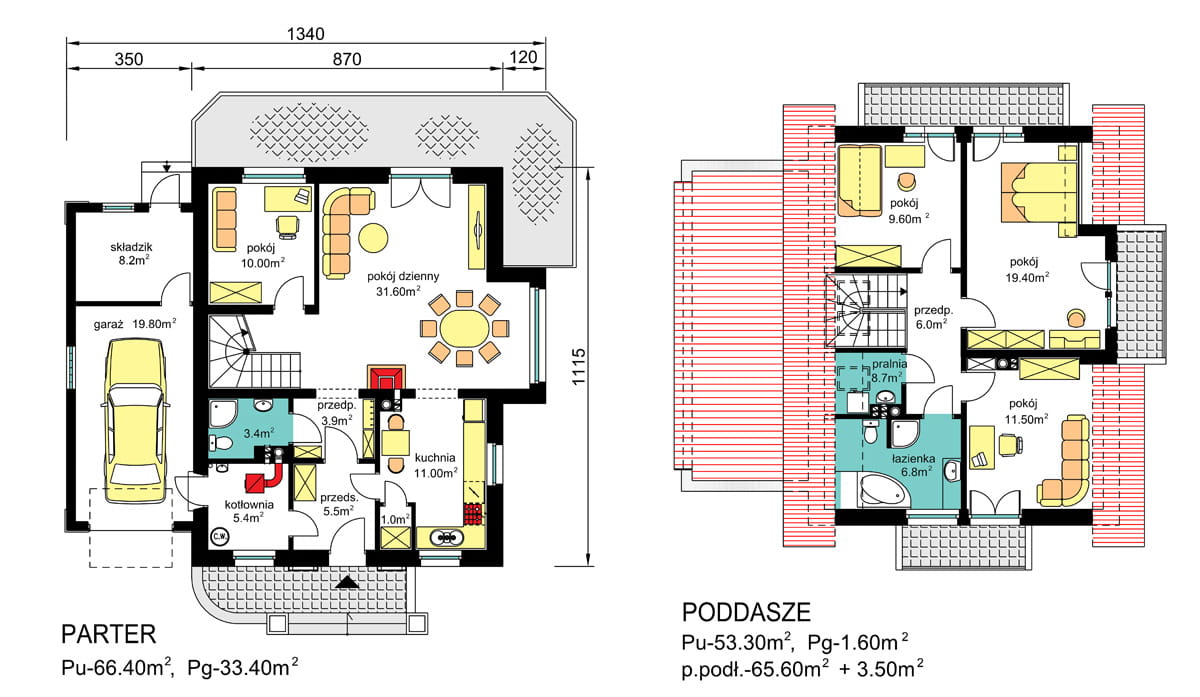

-    parter – 2 pokoje, kuchnia, spiżarka, węzeł sanitarny, kotłownia, garaż dobudowany 1-stanowiskowy ze składzikiem.

-    poddasze - 3 sypialnie, łazienka, pralnia.

Wielkość budynku odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

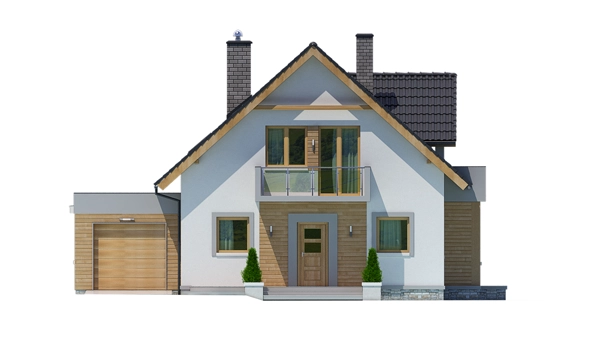

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z rozszerzeniem traktu środkowego od strony ogrodowej w formie absydy z tarasem w poziomie poddasza. Po przeciwległej stronie zaprojektowano dobudowany segment garażowo-gospodarczy ze stropodachem płaskim.  Dach na budynku dwuspadowy o nachyleniu połaci 42º z lukarną boczną.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe.  Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

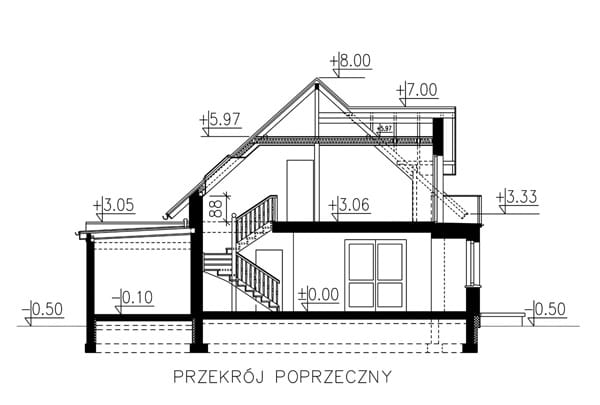

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe, schody drewniane zabiegowe. Dach drewniany krokwiowo – jętkowy z płatwią kalenicową.  Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
