Projekt domu BW-39 wariant 7

parterowe
2540
PLN
Projekt domu BW-39 wariant 7
Projekt domu BW-39  wariant 7
  • -
Wysyłka w:
3 dni
Cena: 2 540,00 zł
Cena netto: 2 065,04 zł
szt.

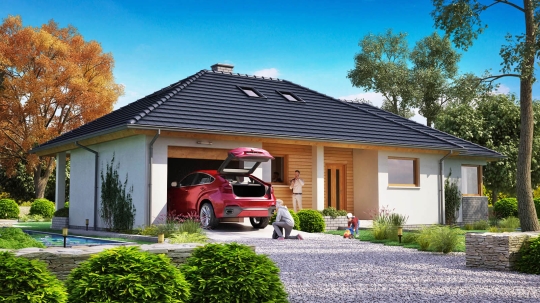

BW-39 wariant 7

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 105.30m2

Powierzchnia zabudowy  202,30m2

Powierzchnia dachu  279,00m2

Kubatura  802,50m3

Minimalne wymiary działki  24,40 x 24,40m

Wysokość pomieszczeń 2,65m

Wysokość budynku 6,38m

Kąt nachylenia dachu  30st.

Kotłownia z piecem na paliwo stałe - TAK

Ogrzewanie gazowe - TAK

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem strychowym dostępnym za pomocą stałych schodni drewnianych. W drodze adaptacji projektu możliwe jest wykorzystanie poddasza na funkcję mieszkalną.

Program użytkowy budynku : 4 pokoje, kuchnia, łazienka, wc, spiżarka oraz kotłownia ze składem opału i garaż 1-stanowiskowy.

Wielkość mieszkania odpowiada potrzebom 3-4 osobowej rodziny.

Rozwiązania architektoniczne.

Rzut budynku – rozczłonkowany z wykorzystaniem załomów na tarasy i podcienia. Dach wielospadowy (walamowy) o nachyleniu połaci 30°. Pełną funkcję mieszkania (4 pokoje, kuchnia, pomieszczenia sanitarne i techniczne) rozwiązano na parterze z ewentualnym wykorzystaniem strychu jako powierzchni pomocniczej.

Przestrzeń strychowa w strefie środkowej (wyższej) możliwa jest także do wykorzystania na funkcje mieszkalną (2 pokoje + wc), co pokazano na przykładowym rysunku. W tym celu zapewniono dostęp na strych stałymi schodniami drewnianymi zamkniętymi na parterze ścianką przed stratami ciepła oraz uwzględniono w elementach konstrukcji dodatkowe obciążenia wynikające z funkcji mieszkalnej (obciążenia użytkowe, docieplenia dachu). Przystosowanie projektu poddasza na funkcję mieszkalną może być wykonane na etapie adaptacji projektu do realizacji lub w późniejszym czasie.

Pokrycie dachu może być wykonane z dowolnych materiałów nie przekraczających ciężaru dachówki karpiówki podwójnej. W projekcie przyjęto pokrycie dachówkowe.

Ogrzewanie budynku rozwiązano w dwóch wariantach, tj. z kotłownią na paliwo stałe (biomasa) lub z kotłem na gaz ziemny. Dla obu wersji ogrzewania przewidziano instalację solarną do podgrzewania c.w.u. Wybór wariantu ogrzewania oraz jego ewentualne uzupełnienie lub zmiana – na etapie adaptacji projektu do terenu.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych grub. 25 cm z lekkim dociepleniem zewnętrznym grub. 20cm. Ściany wewnętrzne nośne grub. 25cm murowane z pustaków j.w. Ławy fundamentowe żelbetowe wylewane. Ściany fundamentowe betonowe wylewane lub murowane z bloczków betonowych. Stropy w budynku drewniane belkowe oraz częściowo stalowe przenoszące obciążenia z dachu, a nad garażem płyta żelbetowa wylewana. Kotwienie belek drewnianych stropu ze ścianami zewnętrznymi za pomocą łączników metalowych. Dach drewniany krokwiowy z płatwiami pośrednimi i stolcami opartymi na belkach stropowych. Pokrycie – dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Projekt spełnia wymagania aktualnych “Warunków technicznych”, a w zakresie ochrony cieplnej także po 2021r.
