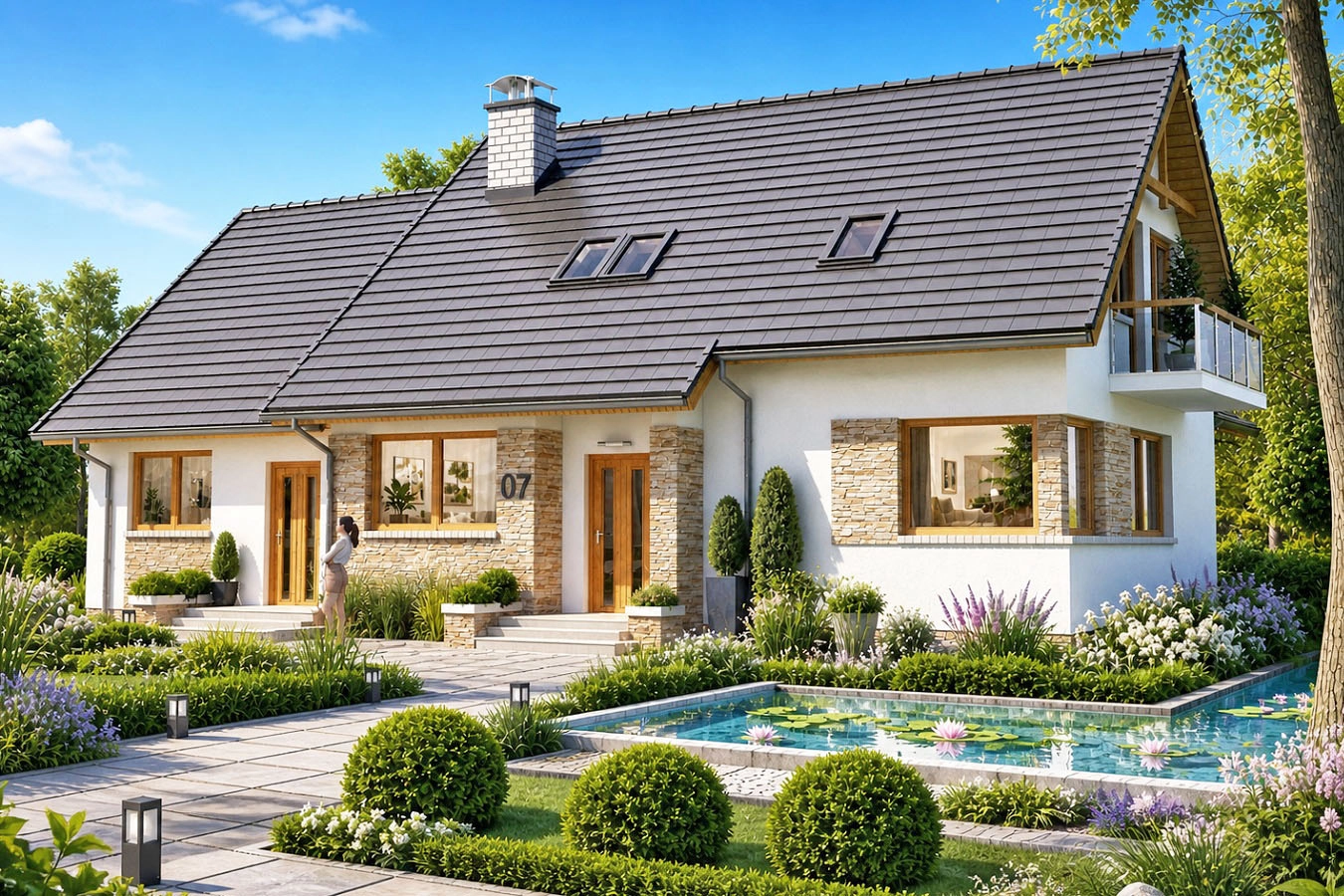

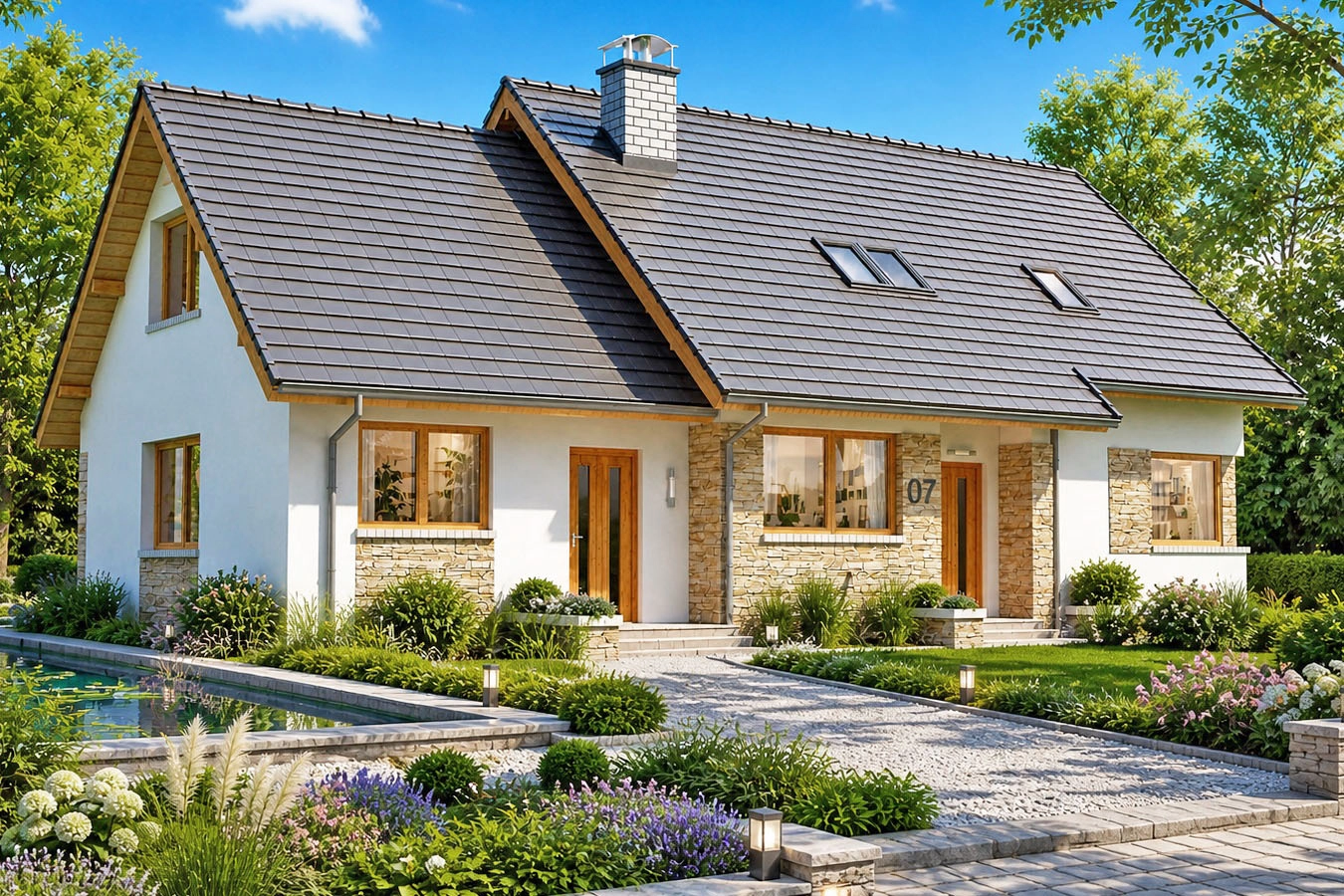

Projekt domu BS-07 wariant 2 dwulokalowy - Pow. użytkowa 156,90m2

BS- 07 wariant 2

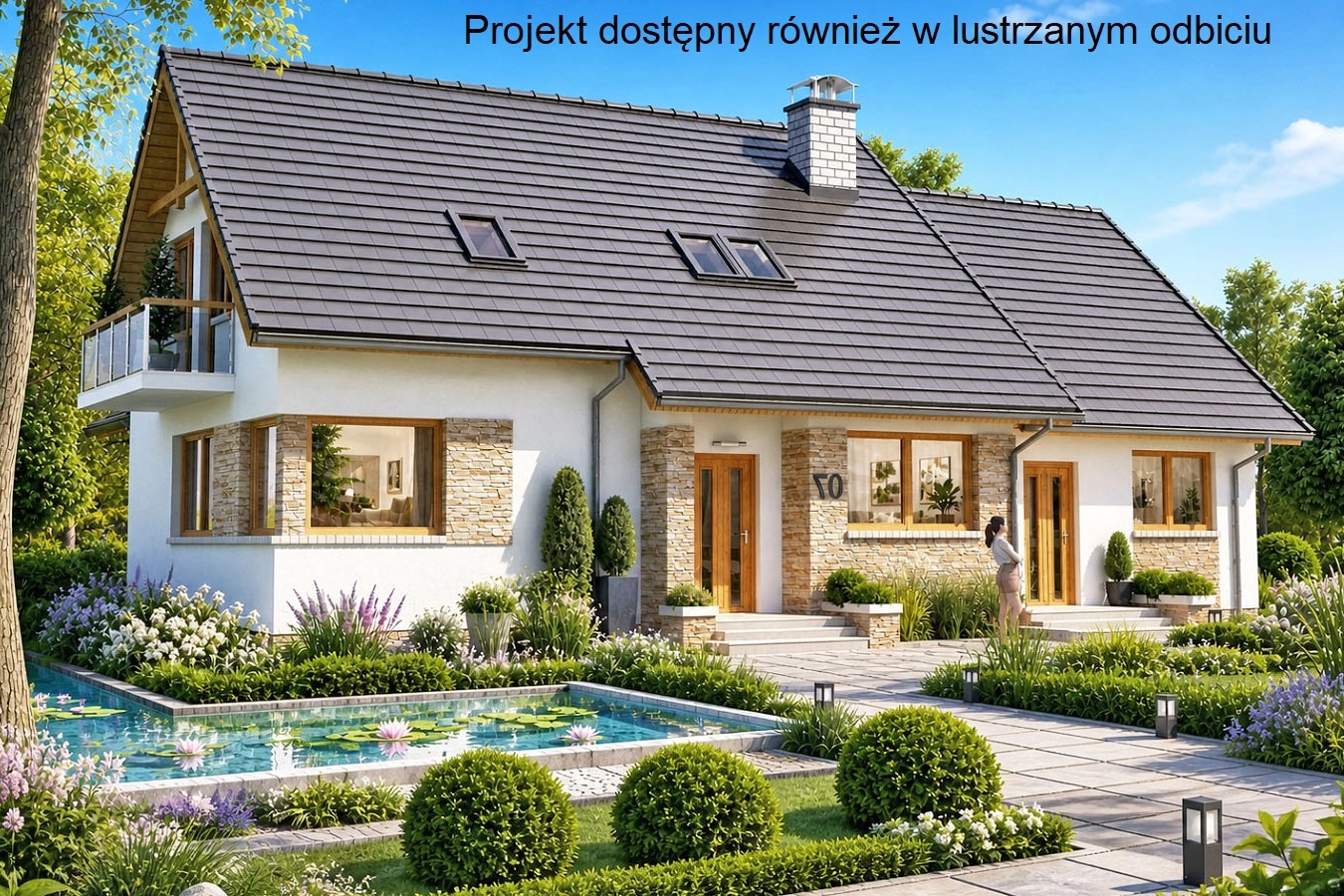

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 156,90 (mieszkanie podst 114,20m2, senioratka 42,70m2)

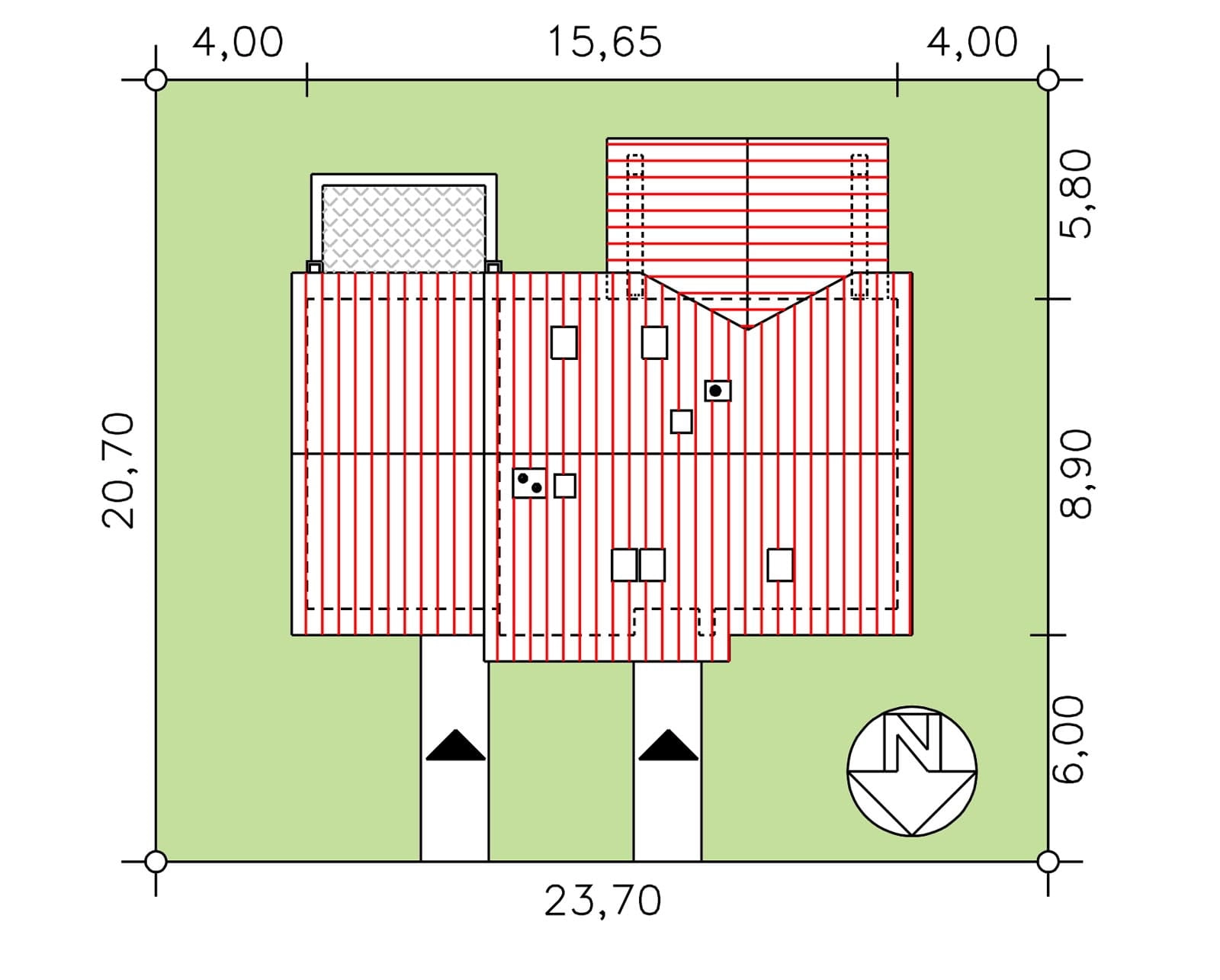

Minimalne wymiary działki  23,70 x 20,70m

Powierzchnia zabudowy 131,20m2

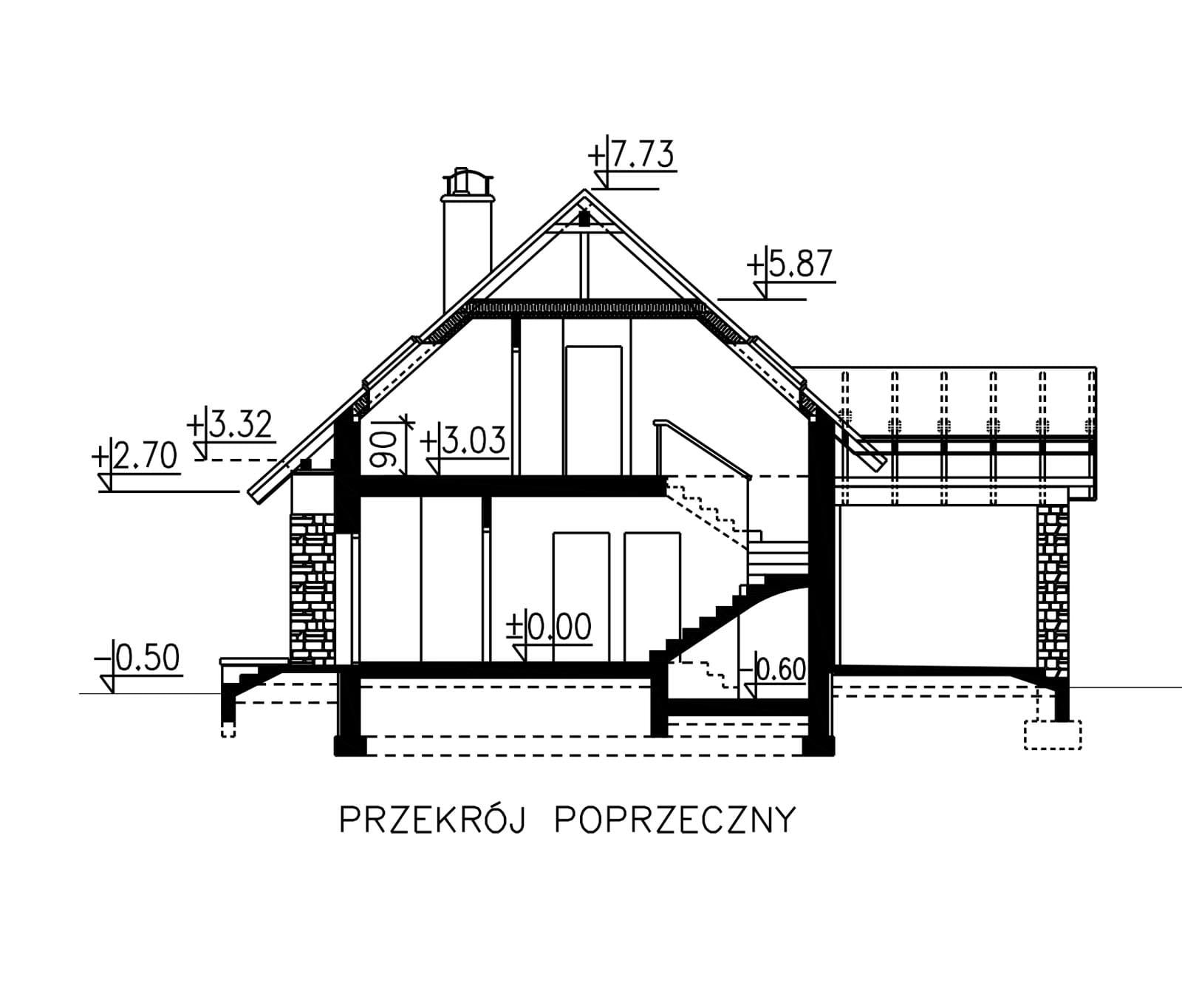

Wysokość pomieszczeń  2,70, 2,60, 2,54m

Wysokość budynku  8,23m

Powierzchnia dachu 256,90m

Kubatura  771,80m

Kąt nachylenia dachu 42st.

Ogrzewanie gazowe -  TAK

Budynek jednorodzinny parterowy nie podpiwniczony z poddaszem mieszkalnym i wydzielonym lokalem mieszkalnym (senioratka) o pow. 42,70m².

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z   poddaszem użytkowym i segmentem senioratki dobudowanym do ściany bocznej budynku. Program użytkowy:

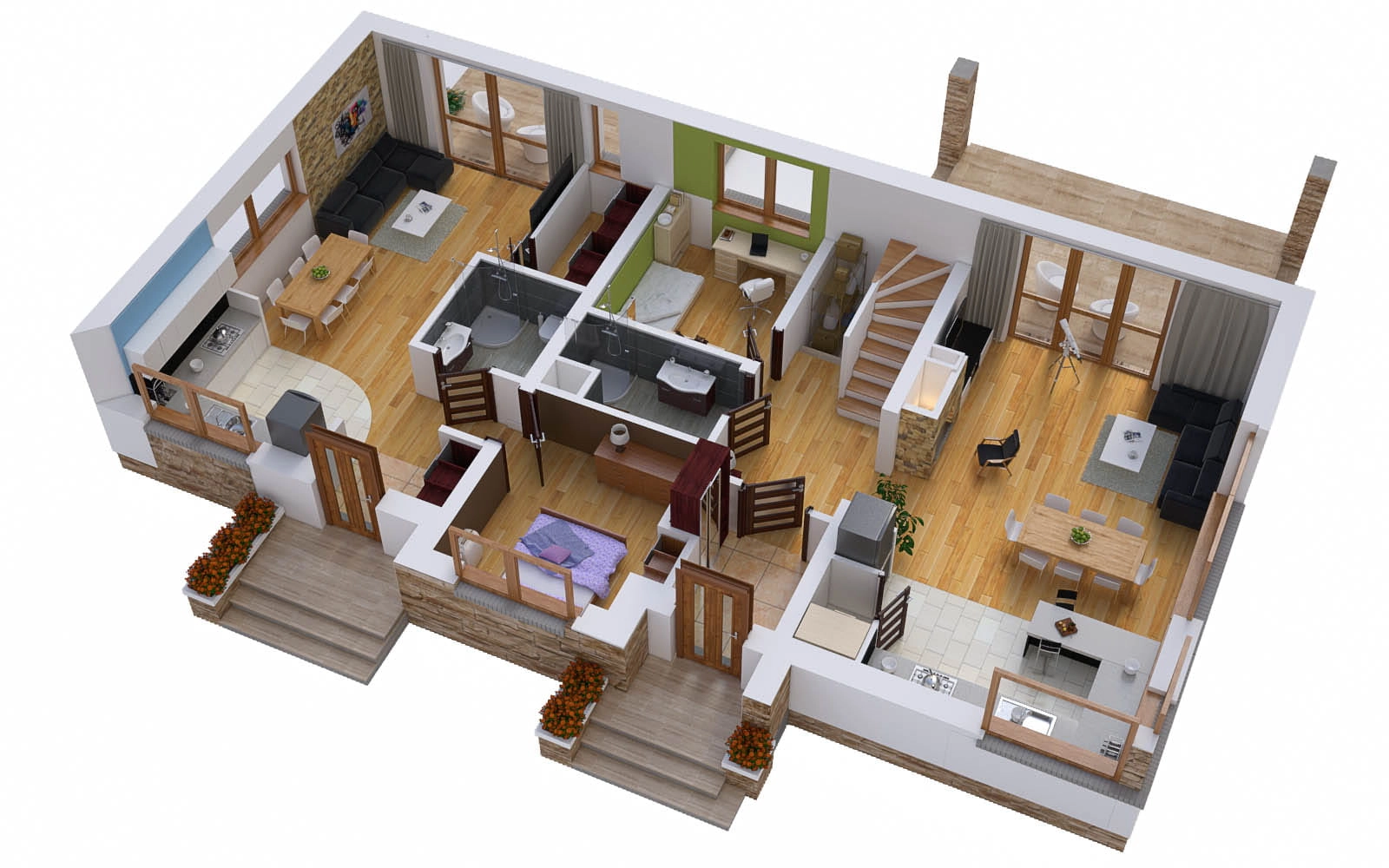

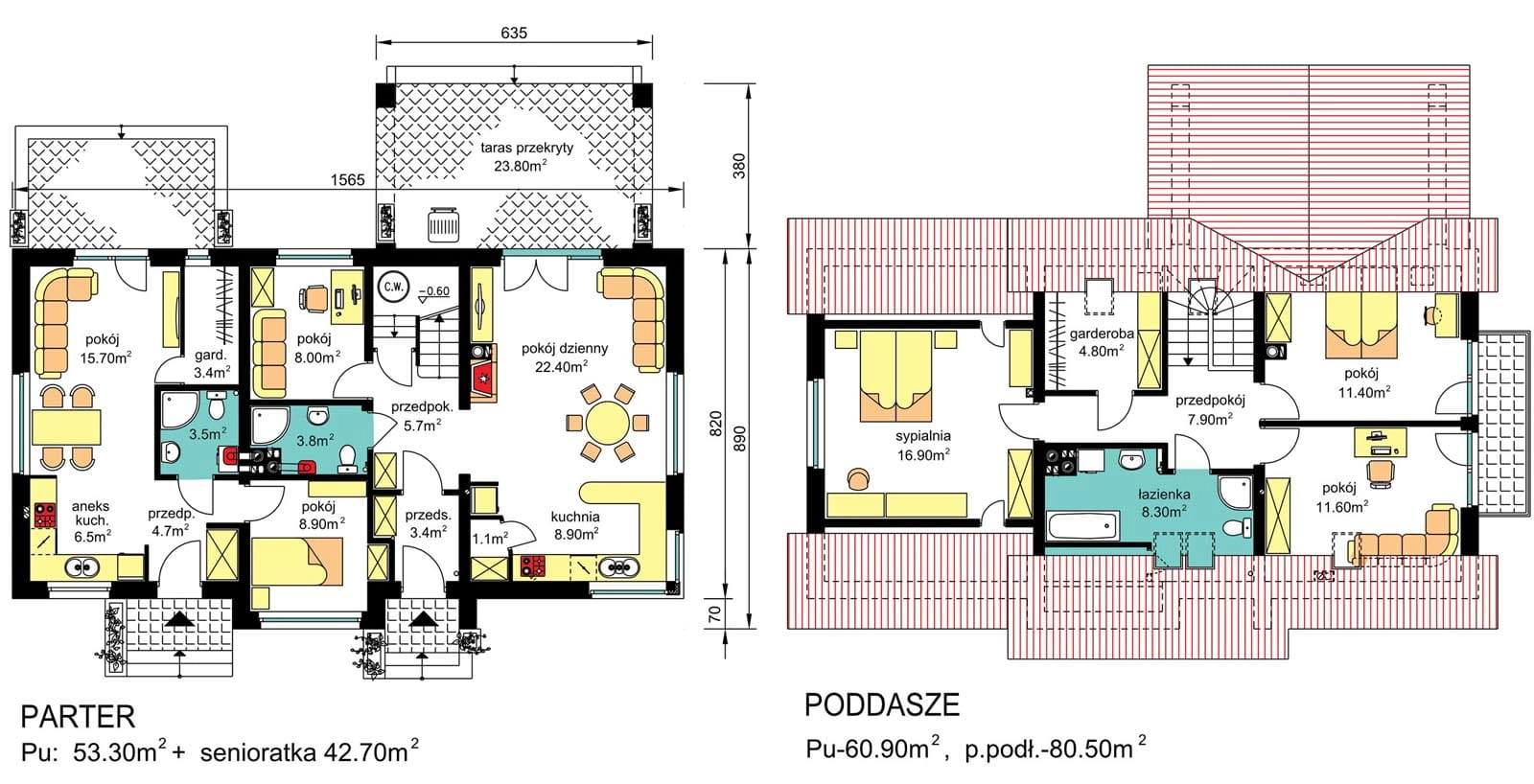

Parter: pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny oraz senioratka zawierająca 2 pokoje, aneks kuchenny, łazienkę i garderobę. Zadaszony taras zewnętrzny dostępny z pokoju dziennego mieszkania podstawowego.

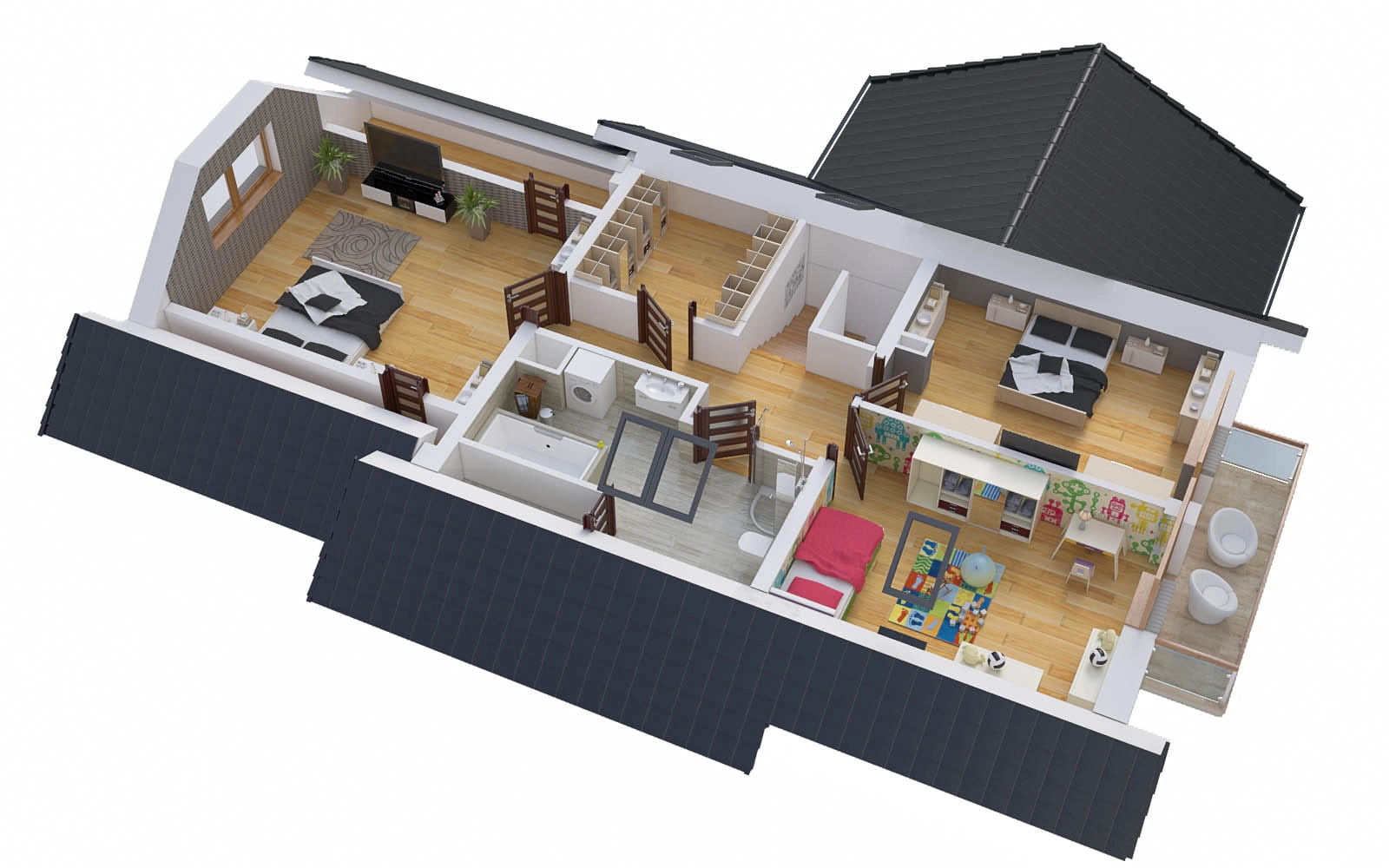

Na poddaszu przewidziano 3 sypialnie, łazienkę i garderobę - przynależne do mieszkania podstawowego.

Wielkość mieszkania odpowiada potrzebom 6-osobowej rodziny.

Rozwiązania architektoniczne.

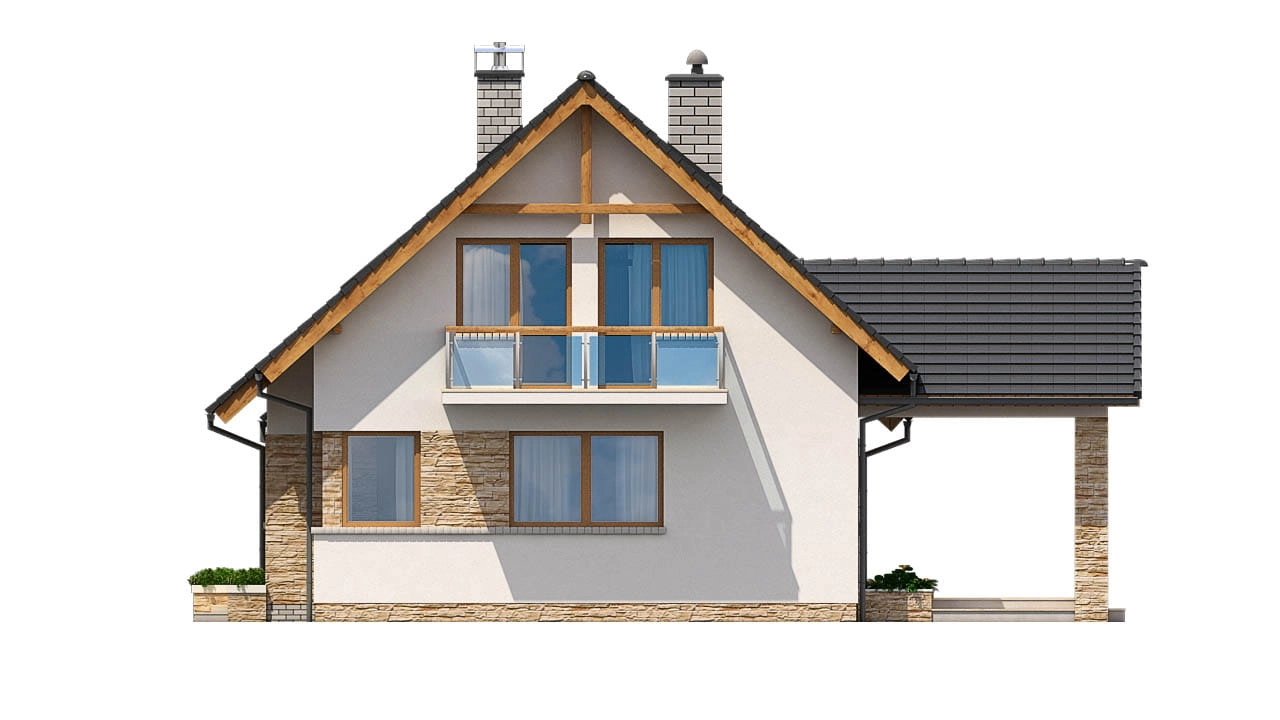

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Senioratka stanowi oddzielny segment z własnym wejściem, dobudowany do bocznej ściany budynku głównego.

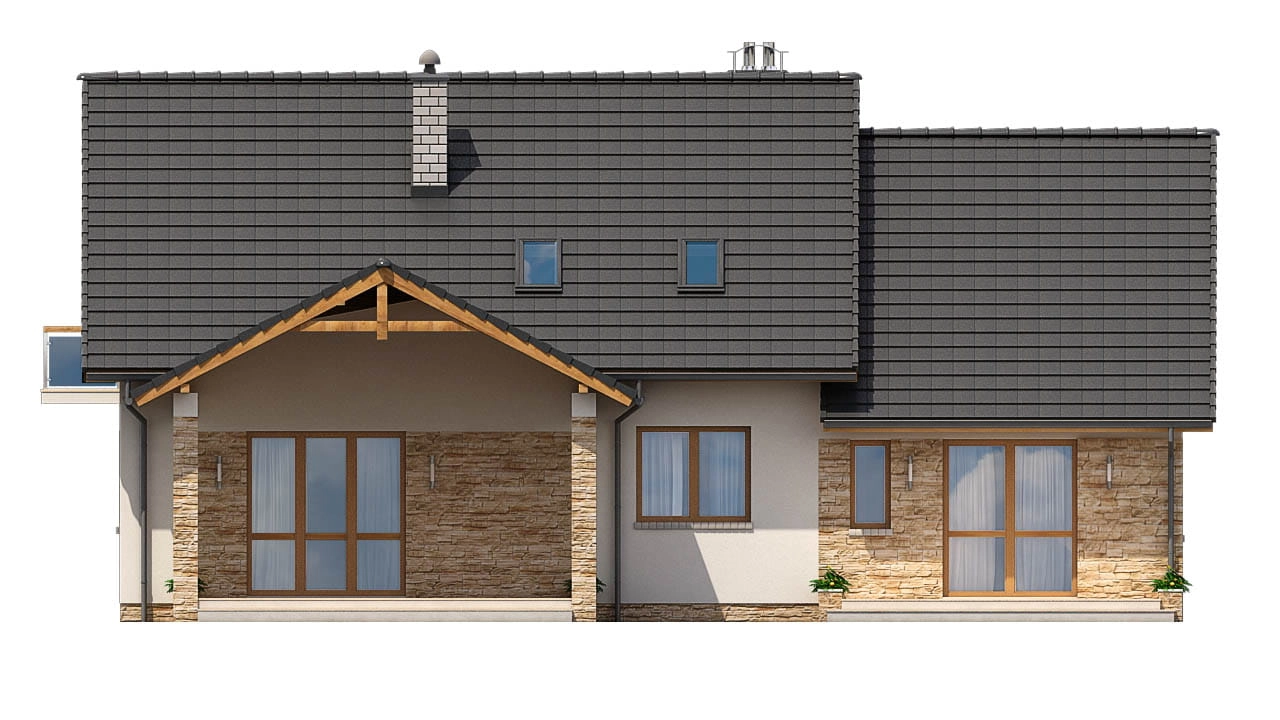

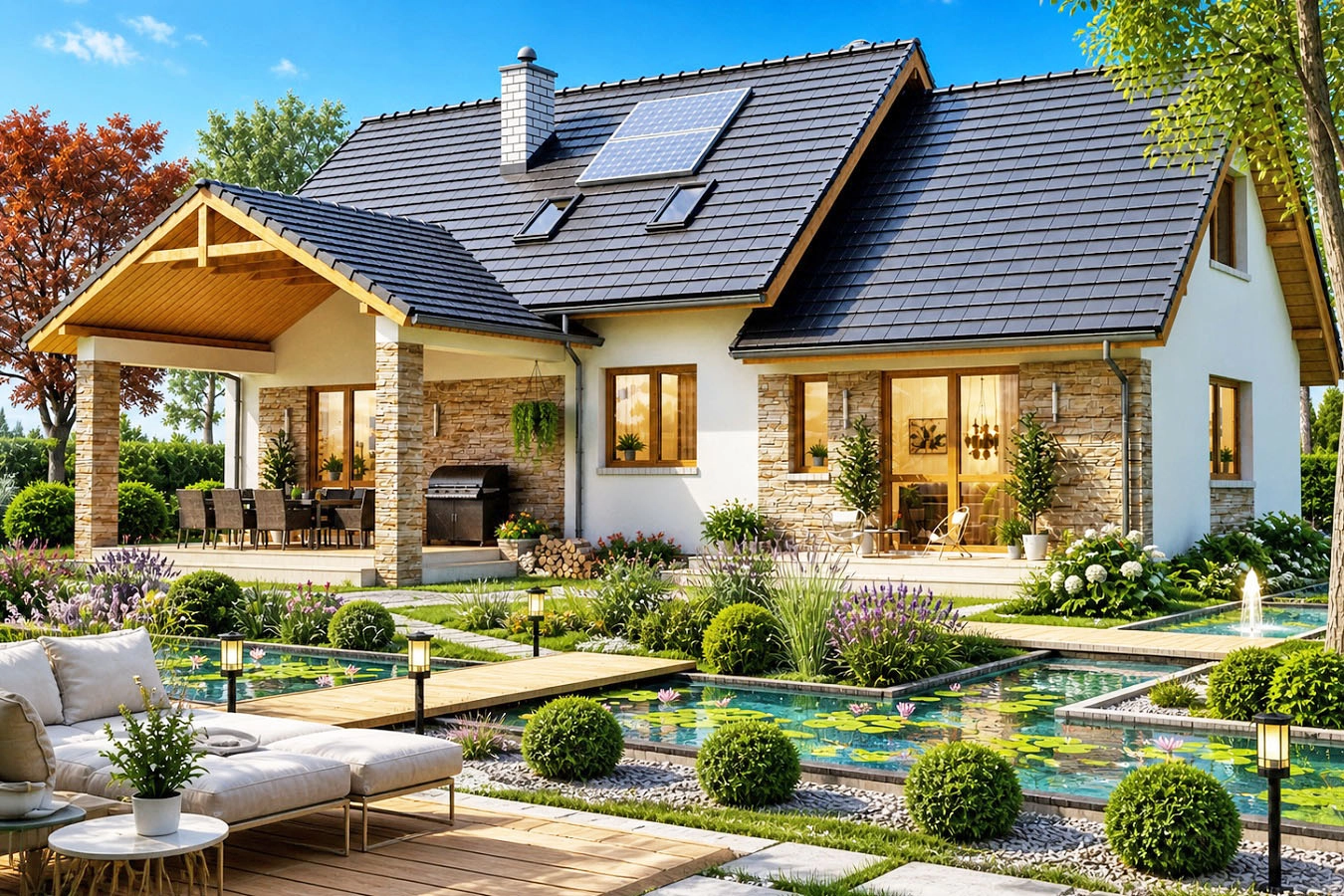

Taras ogrodowy przekryto dwuspadowym dachem podpartym słupami żelbetowymi, z pokryciem jak budynek.

W projekcie przyjęto ogrzewanie gazowe (oddzielne kotły dla każdego z mieszkań). Przewidziano także instalację solarną wspomagającą przygotowanie c.w.u. dla mieszkania podstawowego.

Dodatkowo w mieszkaniu podstawowym przewidziano możliwość ogrzewania kominkowego.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo - płatwiowy, pokrycie - dachówka ceramiczna lub cementowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania  na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

UWAGA: Do projektu dołączamy bezpłatnie aneks z projektem wentylacji mechanicznej.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
