BS- 07 dwurodzinny

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 156,90

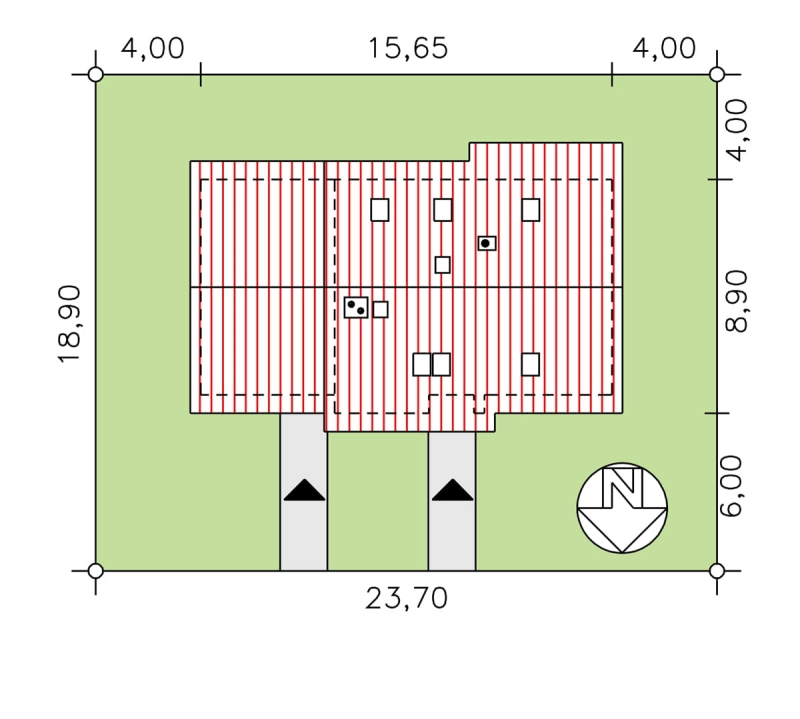

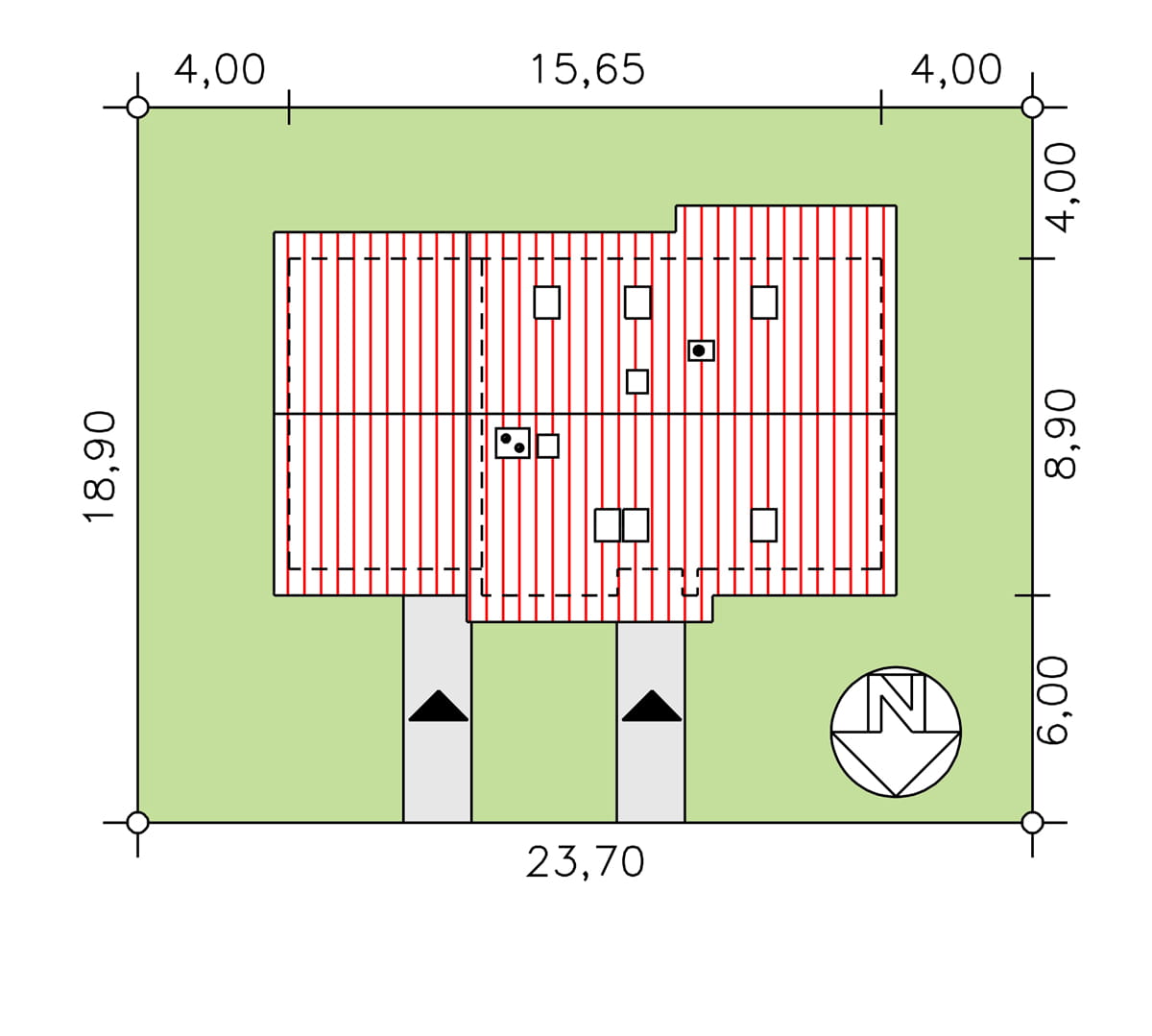

Minimalne wymiary działki  23,70 x 18,90m

Powierzchnia zabudowy 132,20m2

Wysokość pomieszczeń  2,70, 2,60, 2,54m

Wysokość budynku  8,23m

Powierzchnia dachu 233,80m

Kubatura  771,80m

Kąt nachylenia dachu 42st.

Ogrzewanie gazowe -  TAK

Budynek jednorodzinny parterowy nie podpiwniczony z poddaszem mieszkalnym i wydzielonym lokalem mieszkalnym (senioratka) o pow. 42,70m².

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z   poddaszem użytkowym i segmentem senioratki dobudowanym do ściany bocznej budynku. Program użytkowy:

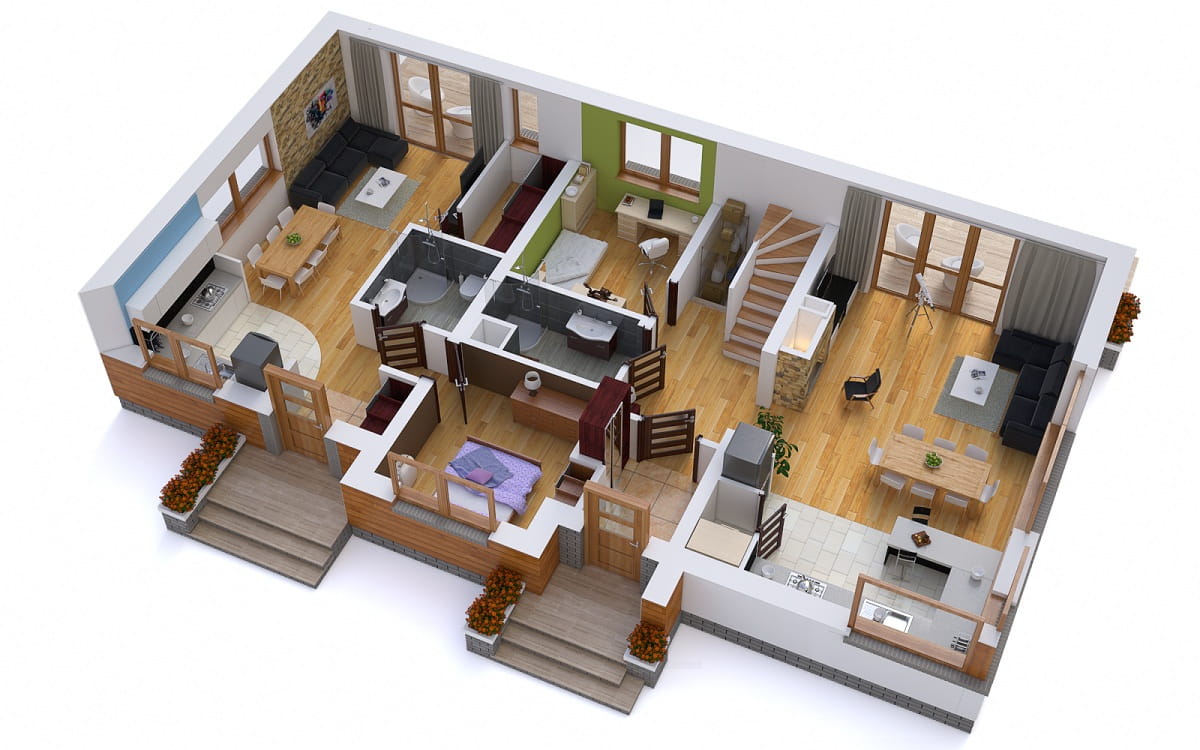

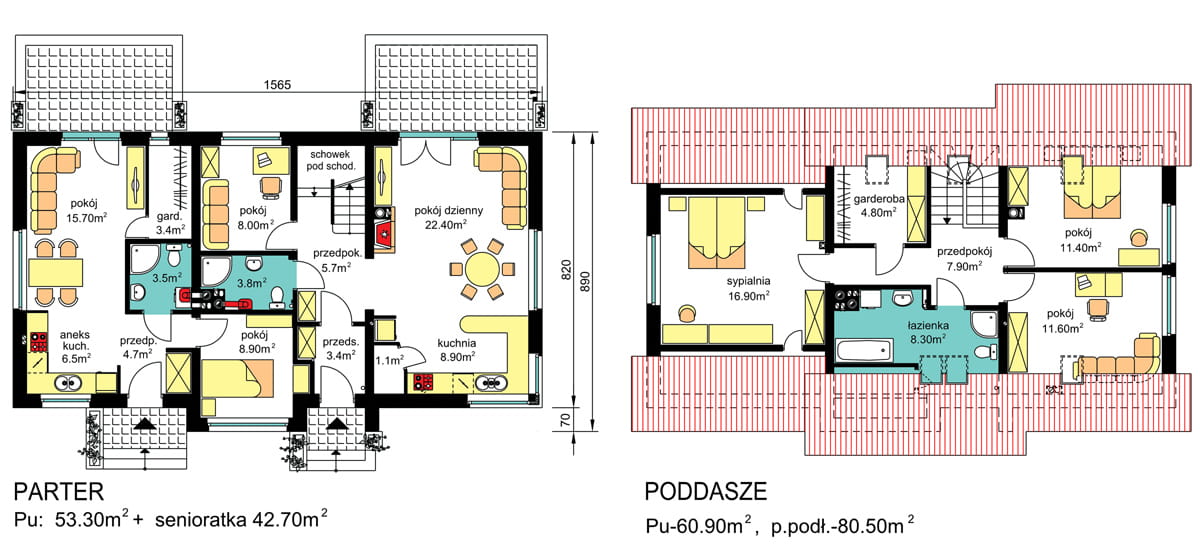

Parter: pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny oraz senioratka zawierająca 2 pokoje, aneks kuchenny, łazienkę i garderobę.

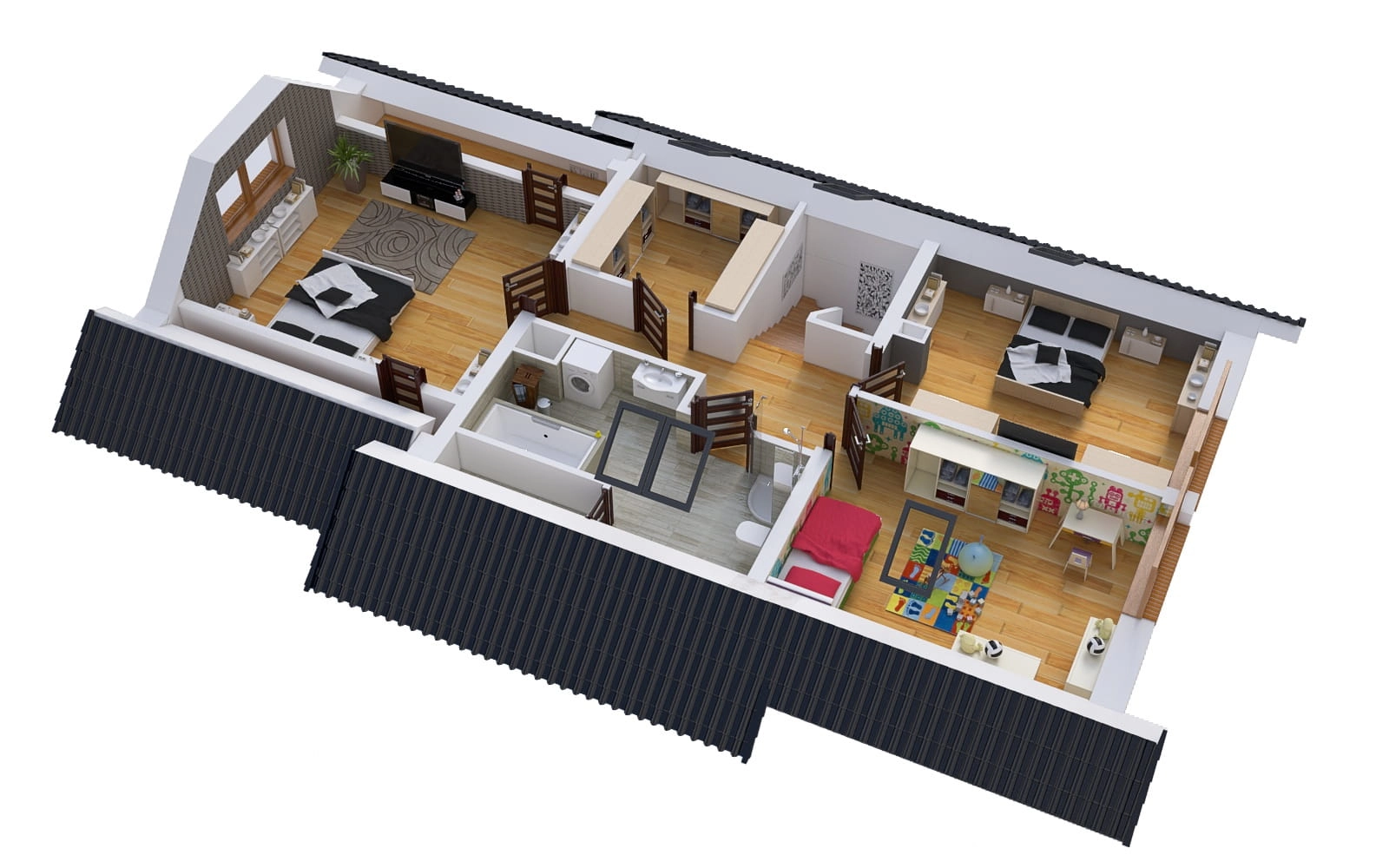

Na poddaszu przewidziano 3 sypialnie, łazienkę i garderobę - przynależne do mieszkania podstawowego.

Wielkość mieszkania odpowiada potrzebom 6-osobowej rodziny.

Rozwiązania architektoniczne.

Podstawowym założeniem projektu jest uzyskanie małego ekonomicznego budynku o prostych rozwiązaniach architektoniczno – konstrukcyjnych, zawierającego program dla rodziny dwupokoleniowej. Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Więźba dachowa drewniana. Pokrycie dachu - dachówka ceramiczna lub cementowa.

Senioratka stanowi oddzielny segment z własnym wejściem dobudowany do bocznej ściany budynku głównego.

W projekcie przyjęto ogrzewanie gazowe z oddzielnymi kotłami dla każdego mieszkania. W mieszkaniu podstawowym przewidziano możliwość wspomagania ogrzewaniem kominkowym.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo - płatwiowy, pokrycie - dachówka ceramiczna lub cementowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania  na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

UWAGA: Do projektu dołączamy bezpłatnie aneks z projektem wentylacji mechanicznej.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
