Projekt domu BW-03 wariant 1 - Pow. użytkowa 111,70m2

BW-03 wariant 1

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 111,70m2

Powierzchnia zabudowy 126,50m2

Kubatura 719,60m3

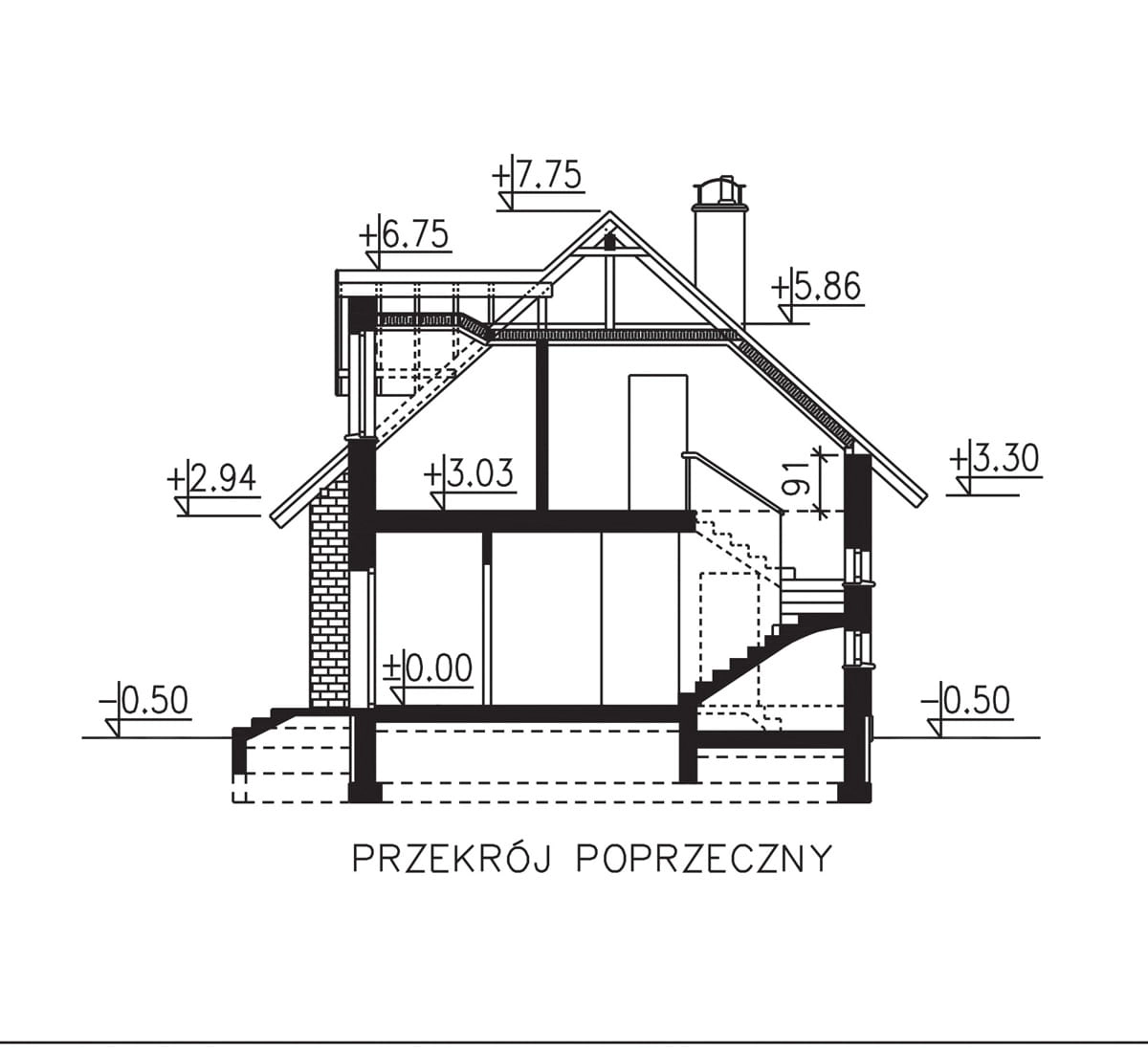

Wysokość pomieszczeń 2,70, 2,53m

Wysokość budynku 8,25m

Powierzchnia dachu  216,60m

Kąt nachylenia dachu  42st.

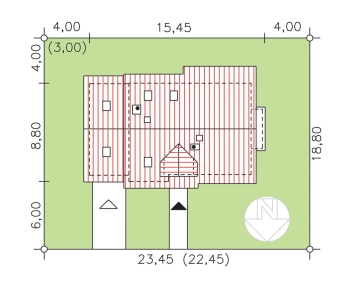

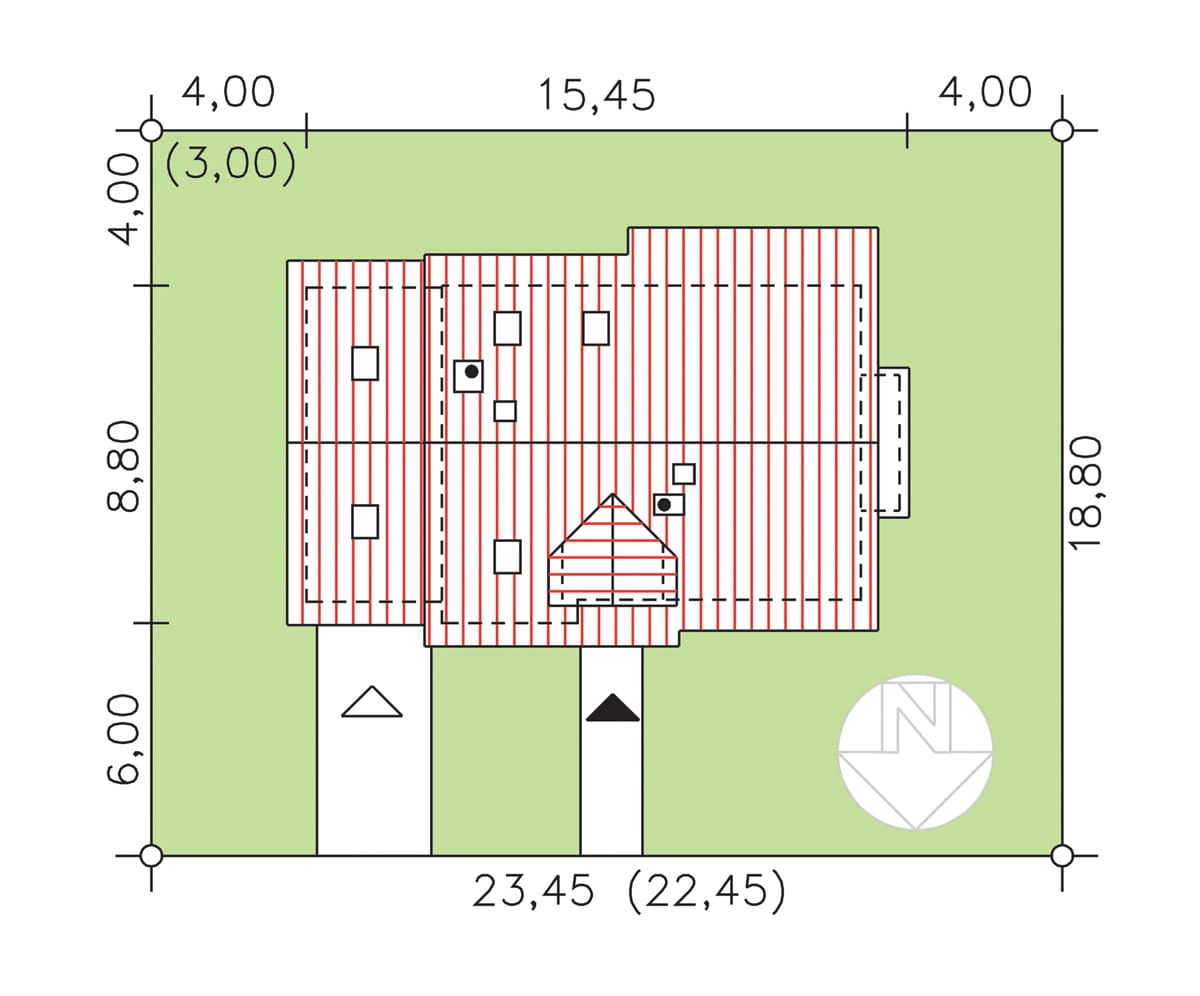

Minimalne wymiary działki 23,45 x 18,80m

gdy ściana szczytu garażu bez otworów - 22,45 x 18,80m

Kotłownia z piecem na paliwo stałe -TAK

Wariantowo ogrzewanie gazowe -TAK

Możliwość zainstalowania pompy ciepła -TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny  jednorodzinny,   wolnostojący,   parterowy  bez   podpiwniczenia, z   poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku. Program użytkowy:

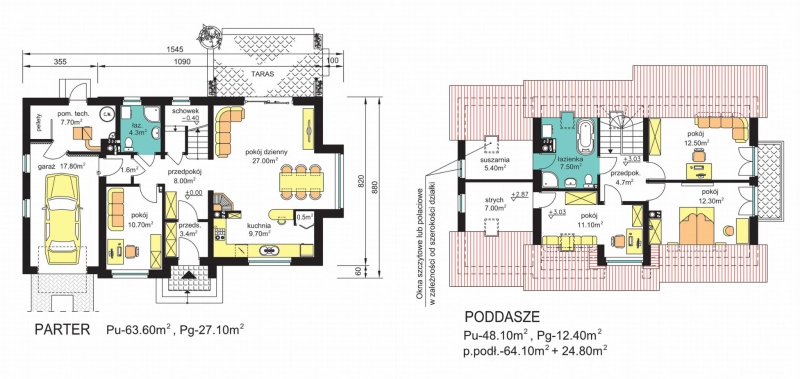

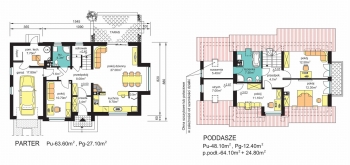

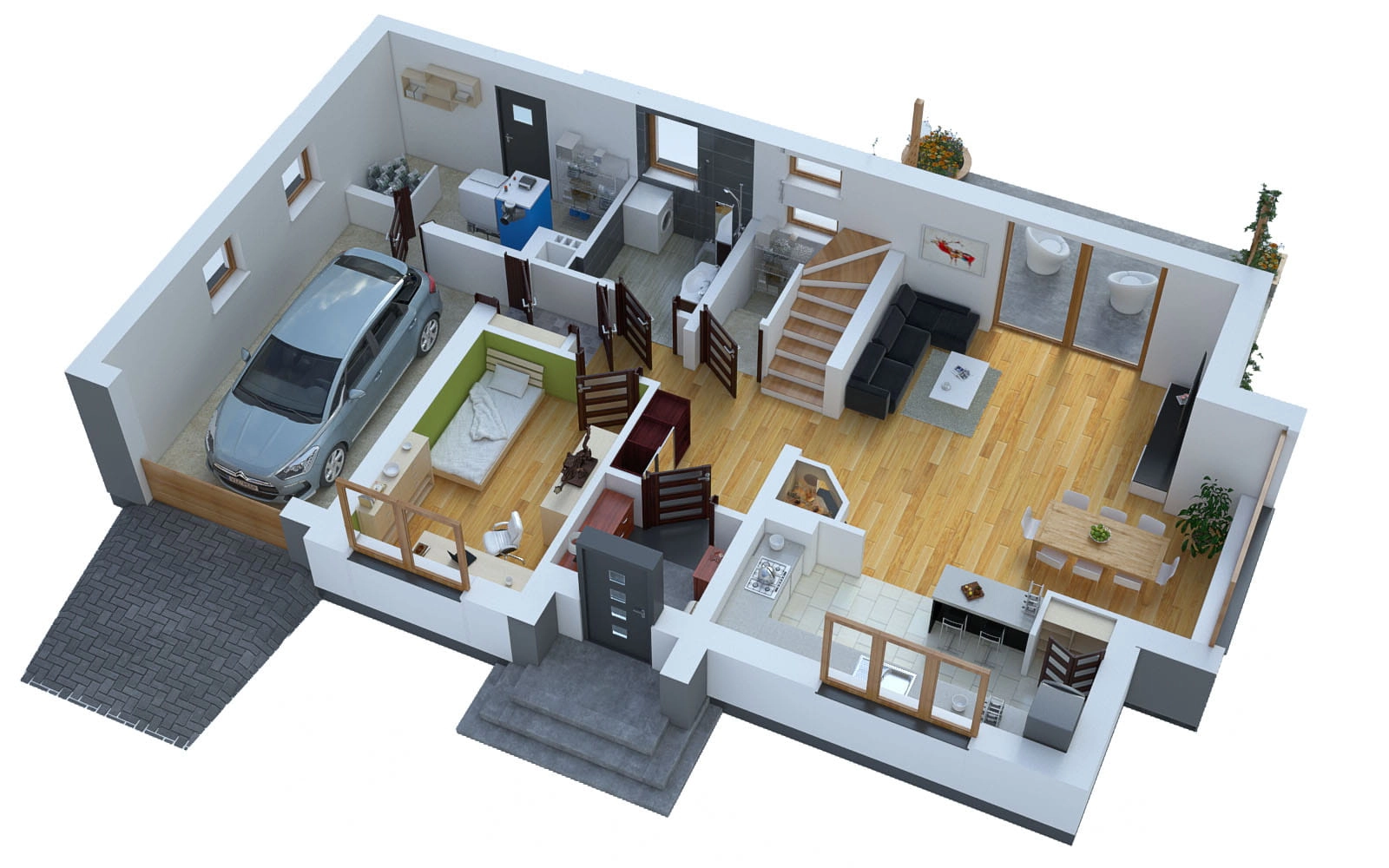

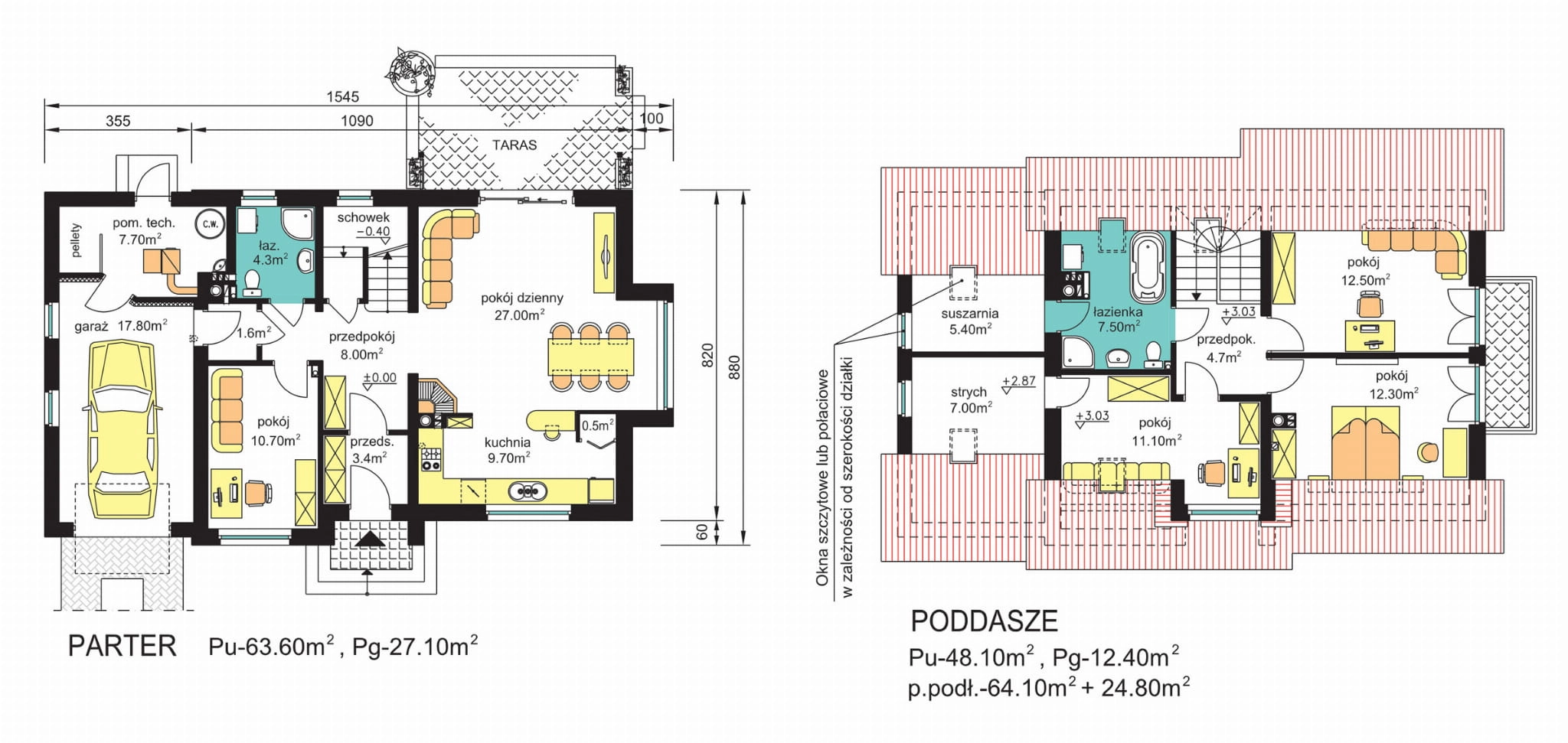

- parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, łazienka oraz garaż dobudowany z wydzielonym pomieszczeniem technicznym.

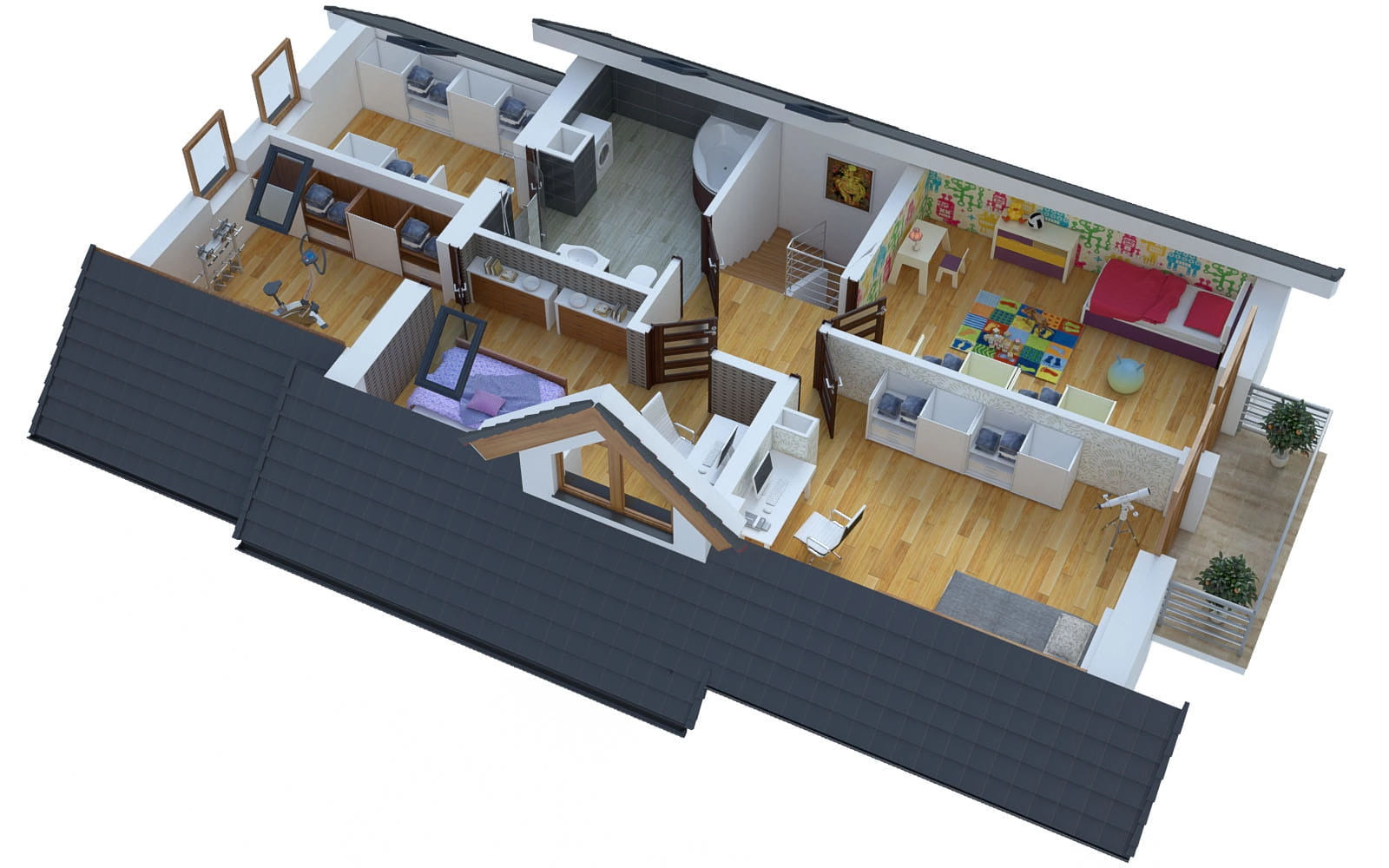

- poddasze - 3 sypialnie, łazienka oraz suszarnia i stryszek nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

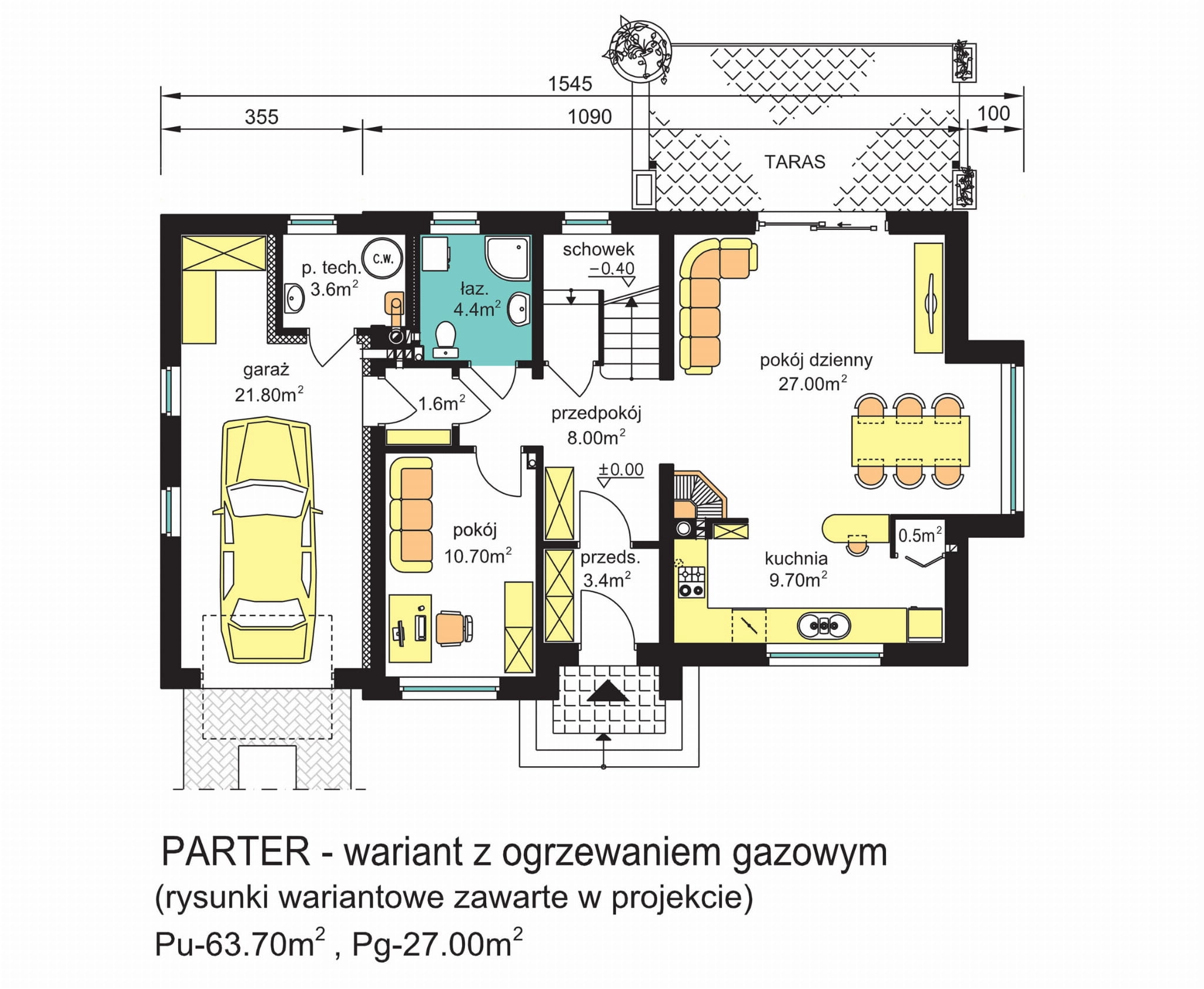

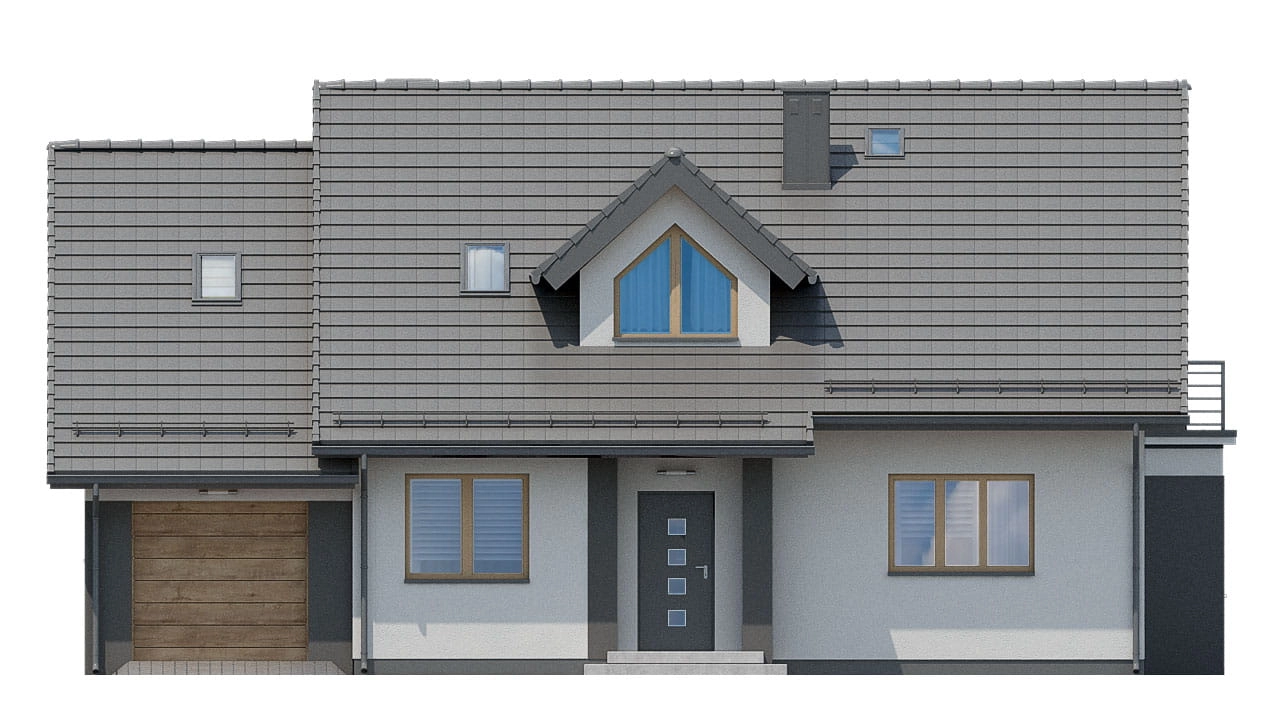

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania frontem na stronę północną. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Projekt uwzględnia garaż dobudowany do ściany bocznej budynku z pomieszczeniem technicznym na parterze, a w poziomie poddasza ze stryszkiem i suszarnią. W projekcie zamieszczono także wariantowy rysunek rzutu parteru z kotłem gazowym i korektą części gospodarczej przy garażu.

Ogrzewanie budynku zaprojektowano z własnego kotła na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

UWAGA: do projektu można zakupić aneks z projektem wentylacji mechanicznej z rekuperacją. (szczegóły)

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
