Projekt domu BW-03 wariant 10 bez garażu - Pow. użytkowa 101,80m2

 BW-03 wariant 10 bez garażu

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 101,80

Powierzchnia zabudowy 91,80m2

Powierzchnia dachu  151,00m2 + wiata 9,10m2

Kubatura  533,00m3

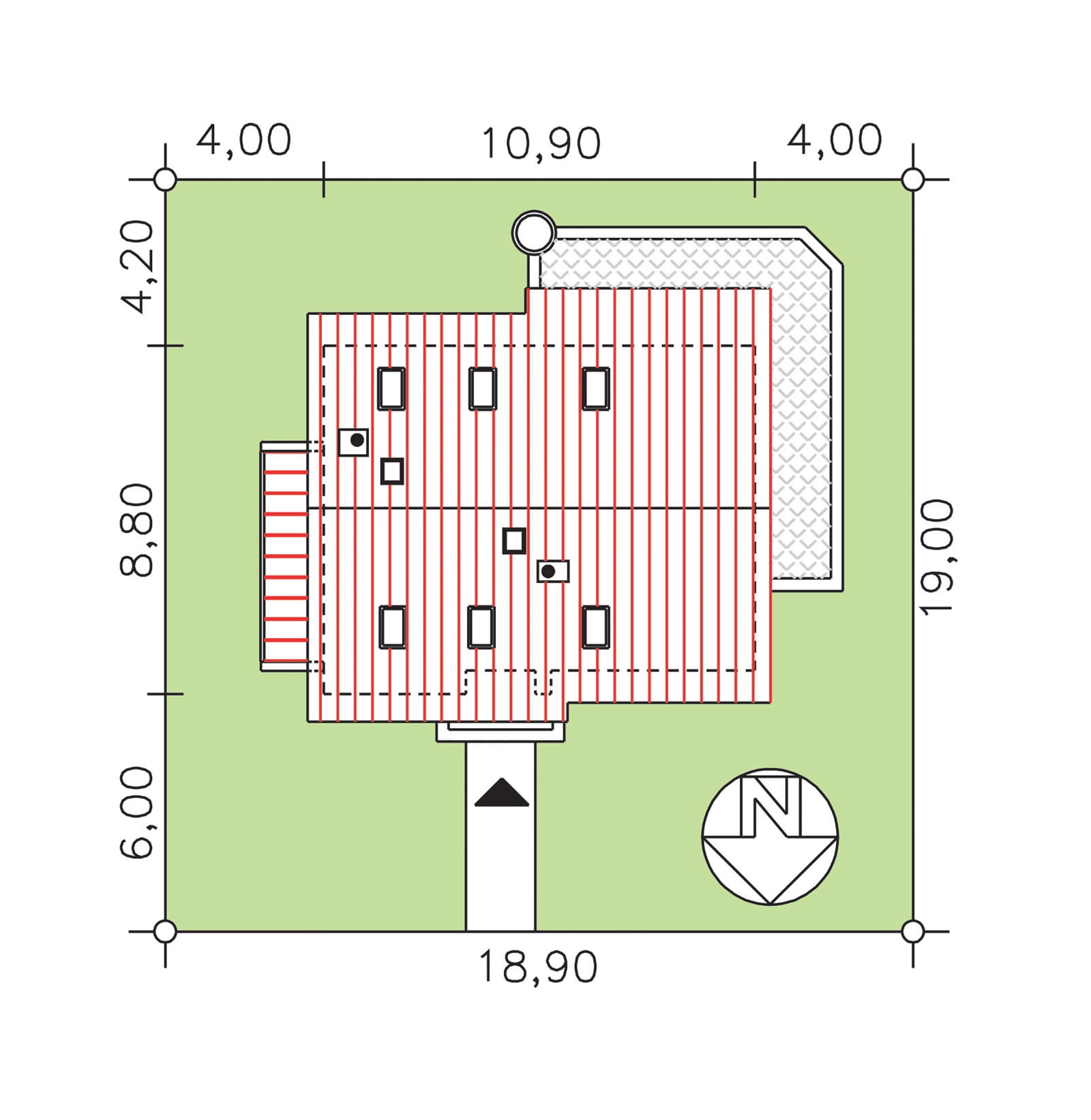

Minimalne wymiary działki 18,90 x 19,00m

Wysokość pomieszczeń 2,70, 2,52m

Wysokość budynku  7,54m

Kąt nachylenia dachu  35st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

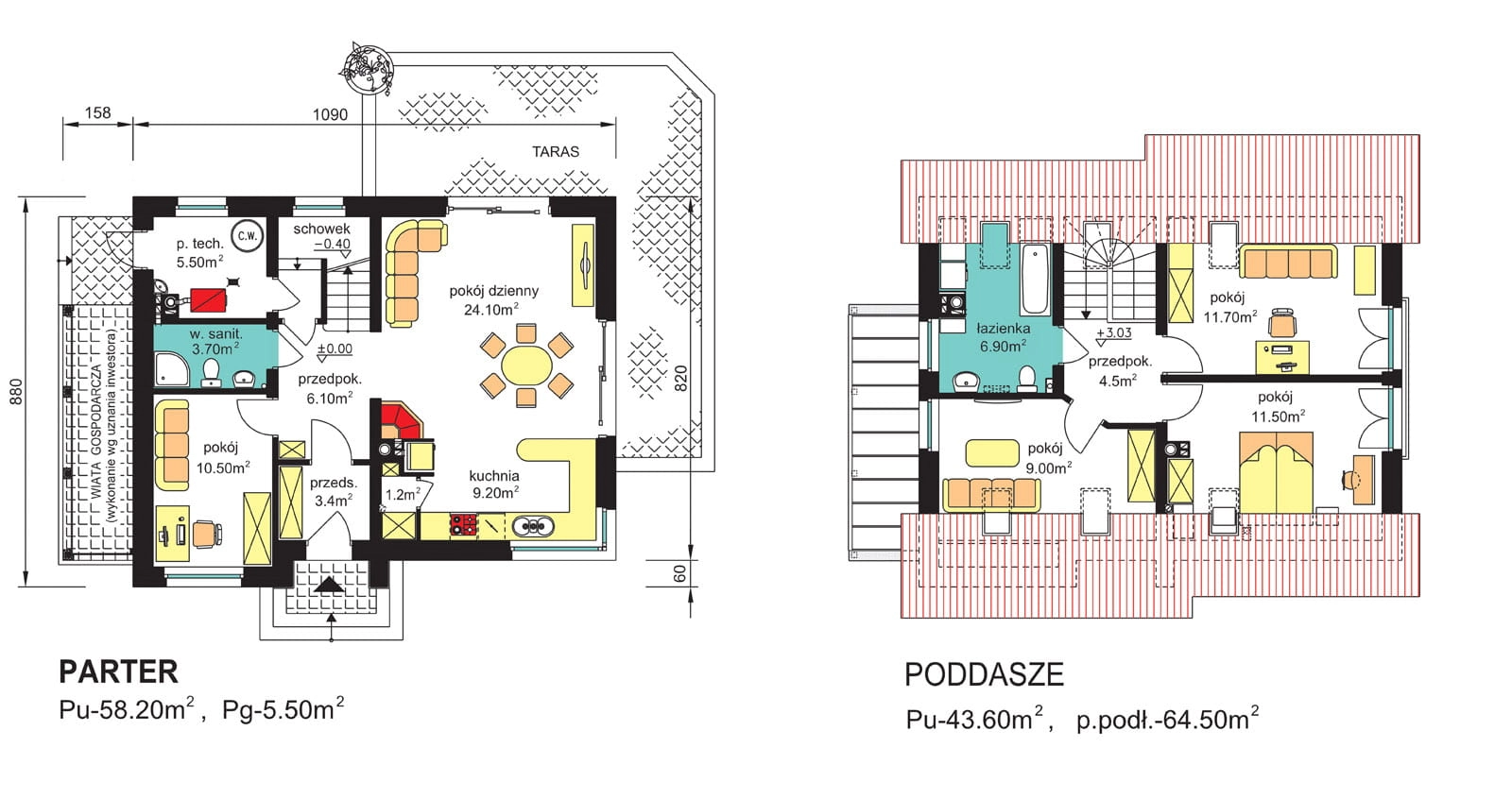

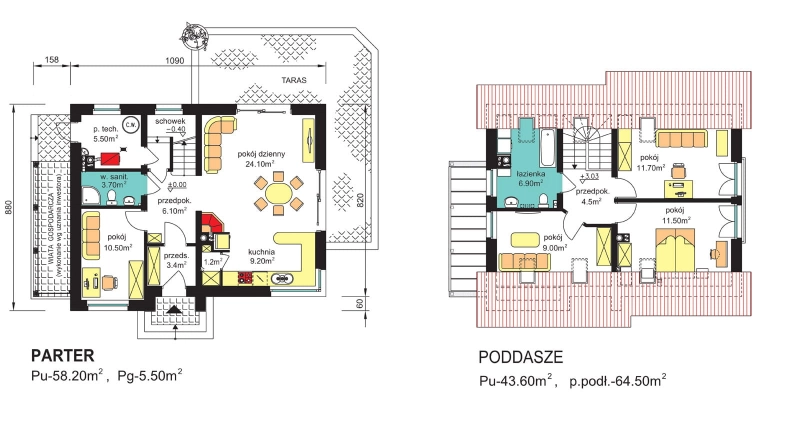

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym.. Program użytkowy:

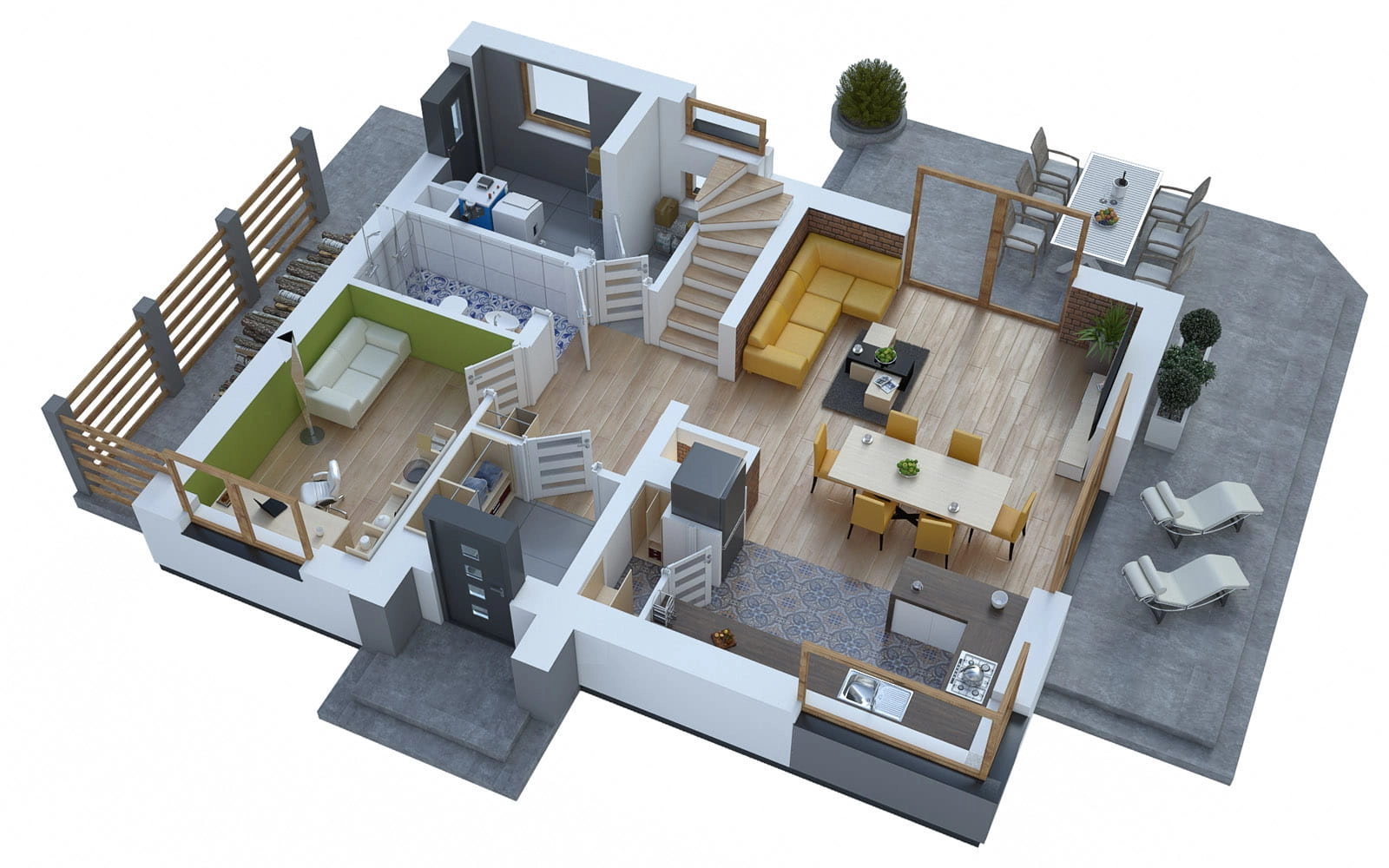

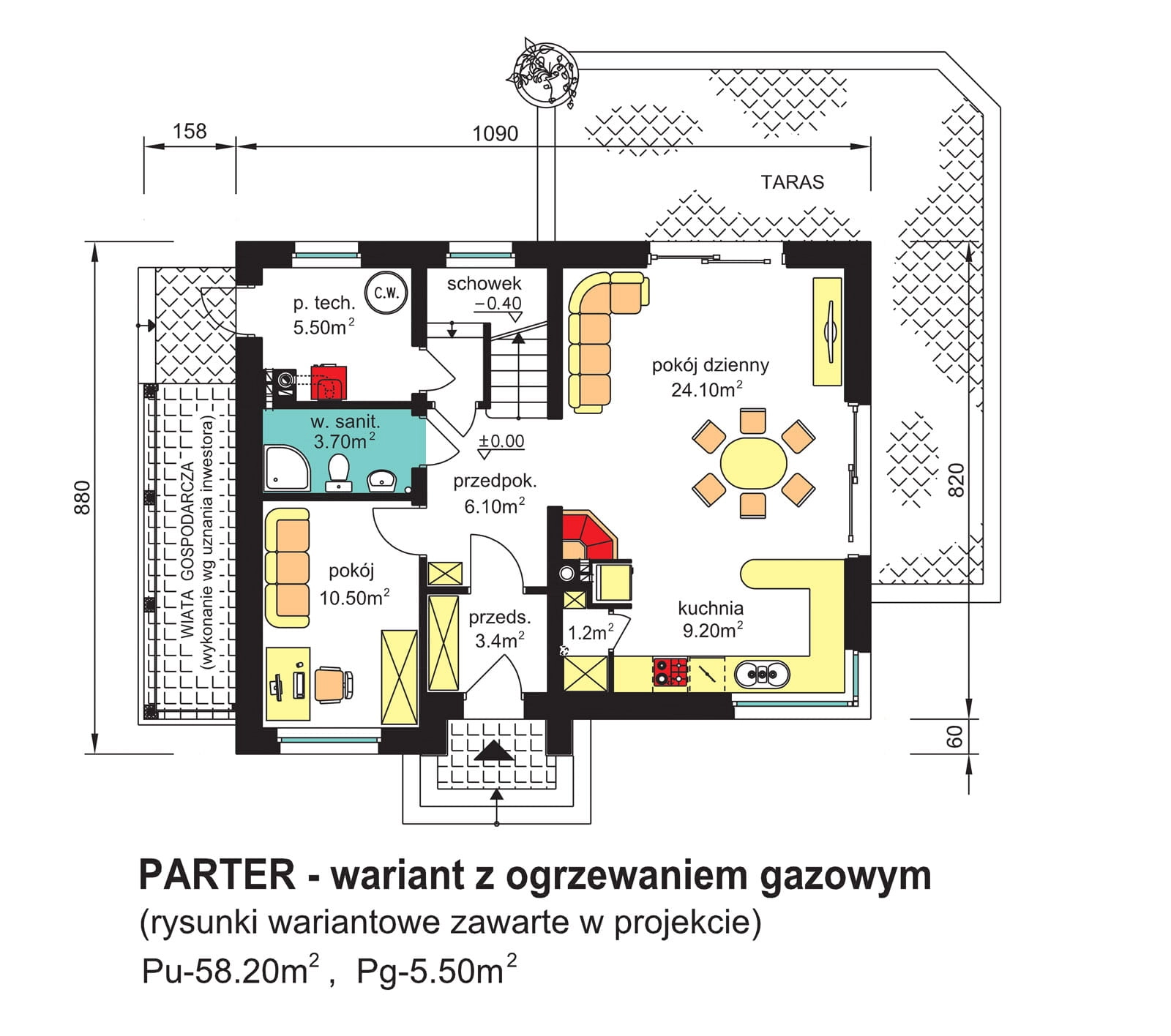

- parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, łazienka, pomieszczenie techniczne.

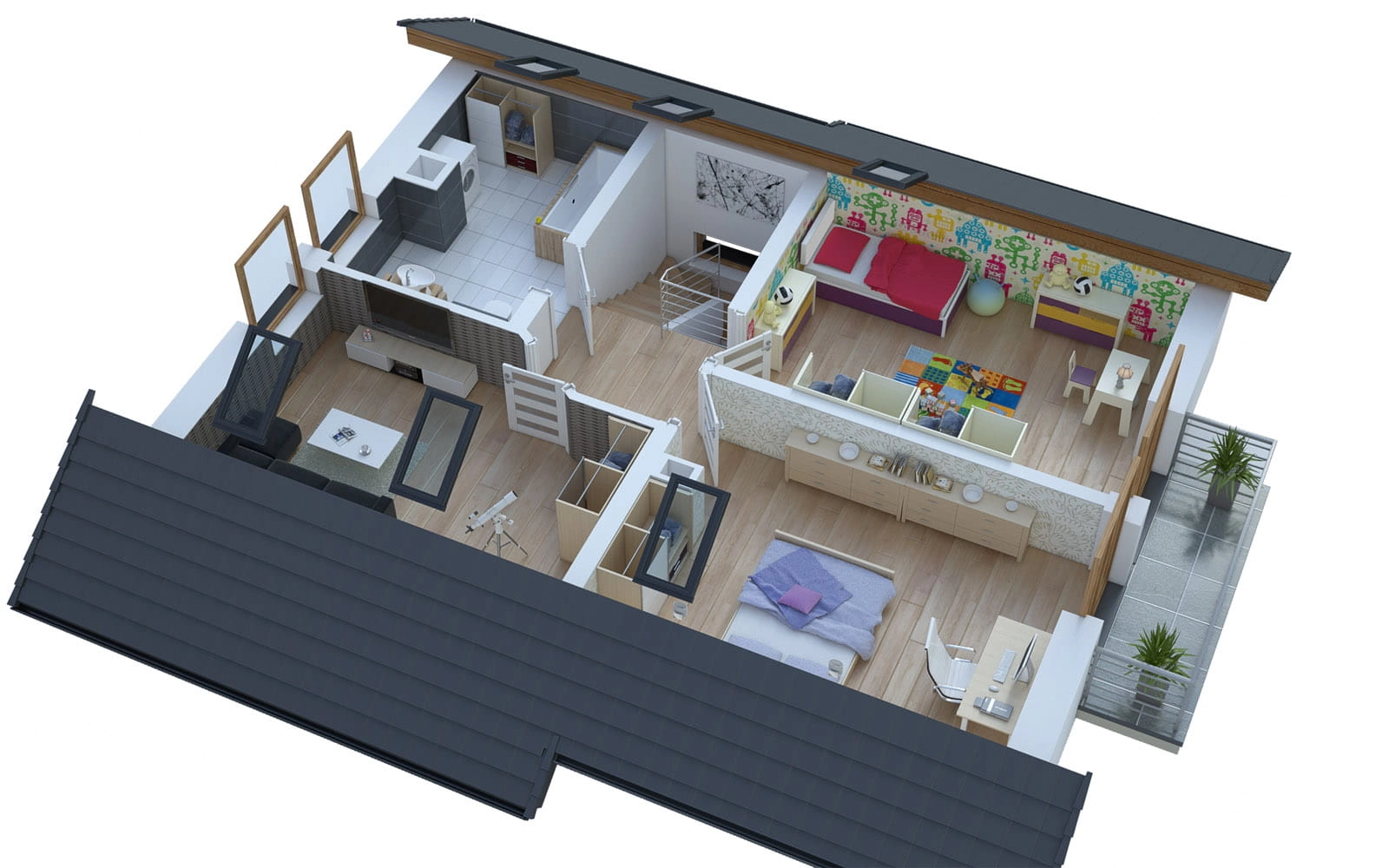

- poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

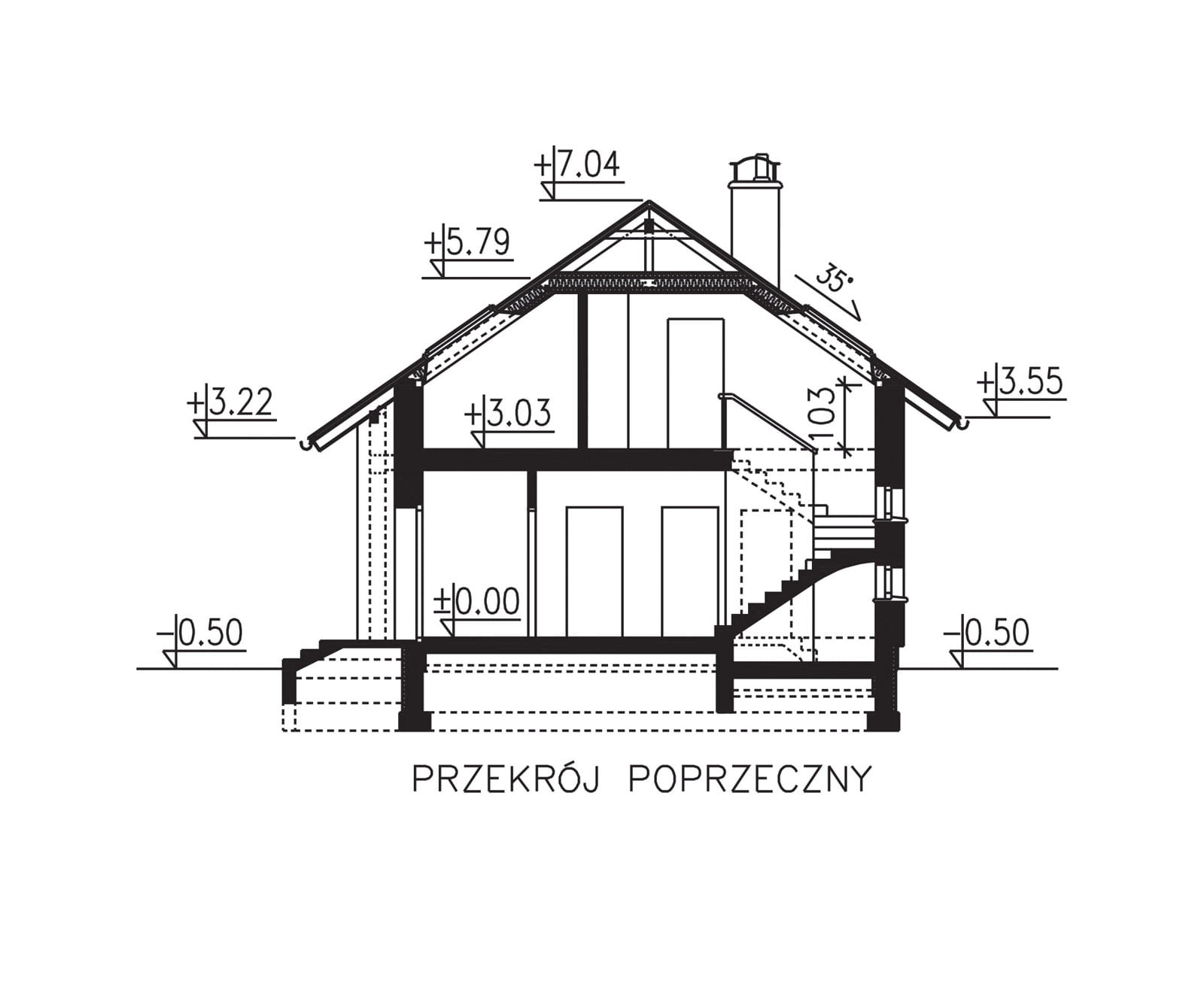

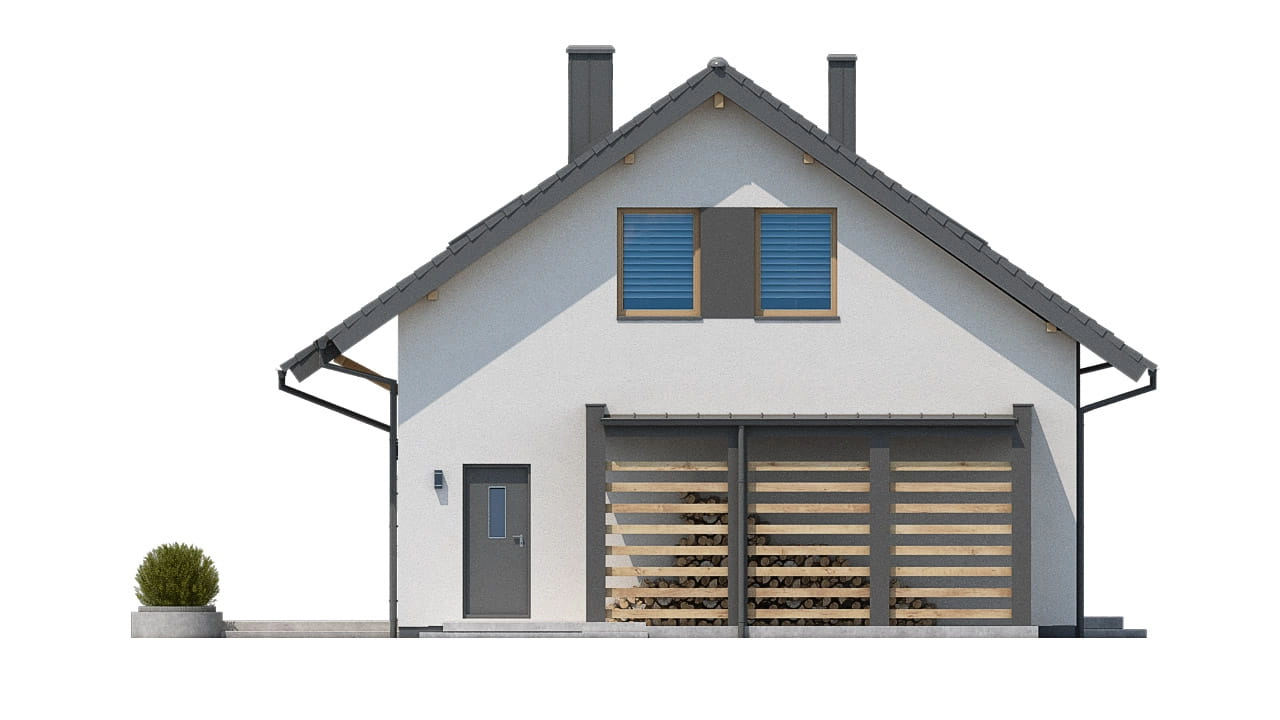

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania frontem na stronę północną. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 35°. Od strony szczytowej budynku zaproponowano zadaszoną wiatę na drewno opałowe. Jej wykonanie nie jest obowiązkowe, może ona zostać wykreślona z projektu na etapie adaptacji do terenu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
