Projekt domu BW-03 wariant 8 - Pow. użytkowa 110,90m2

BW-03 wariant 8

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 110,90m2

Powierzchnia zabudowy 157,10m2

Kubatura 747,20m3

Wysokość pomieszczeń 2,70, 2,53m

Wysokość budynku 8,25m

Powierzchnia dachu  221,40m2

Kąt nachylenia dachu  42st.

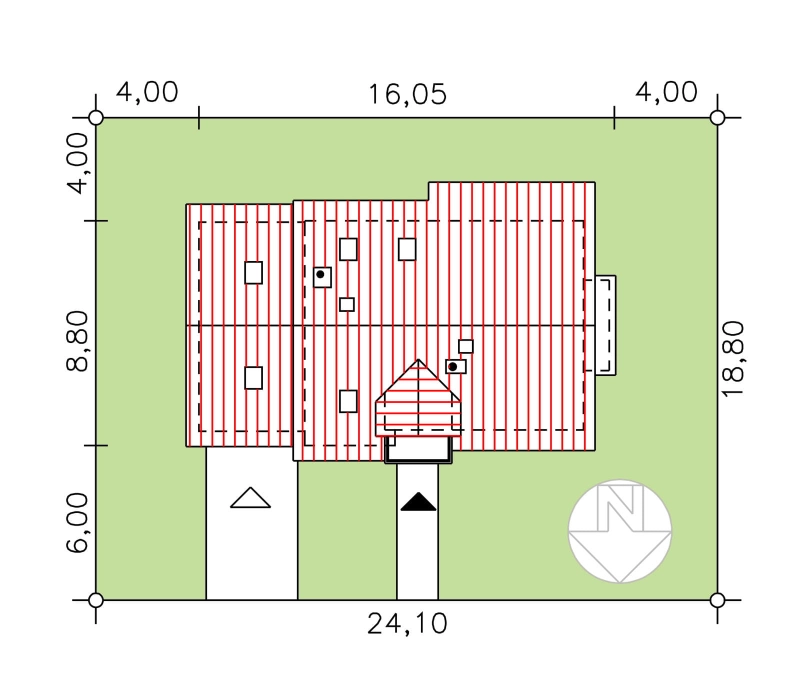

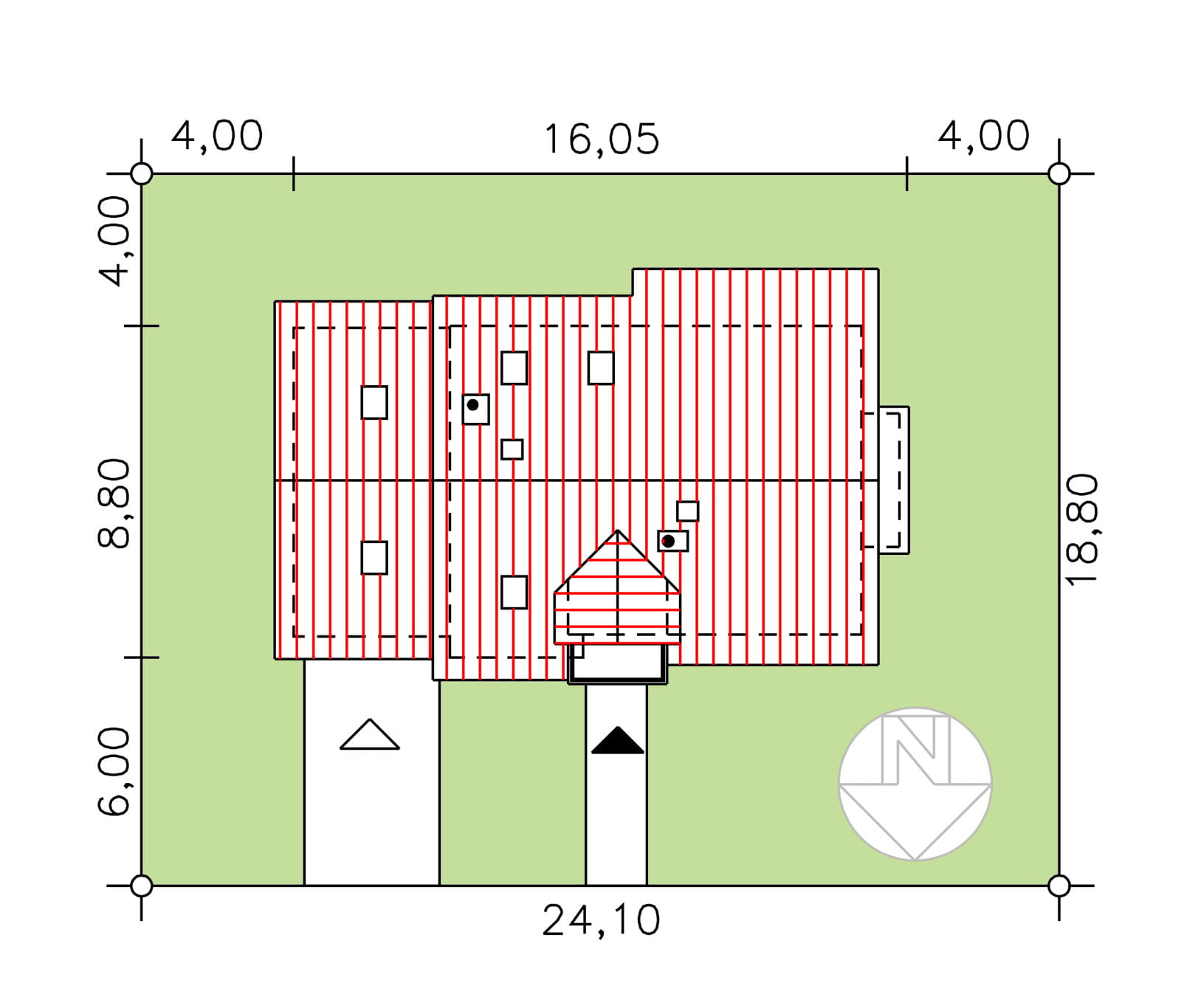

Minimalne wymiary działki 24,10 x 18,80m

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny  jednorodzinny,   wolnostojący,   parterowy  bez   podpiwniczenia, z   poddaszem użytkowym i segmentem garażowym dobudowanym do ściany bocznej budynku. Program użytkowy:

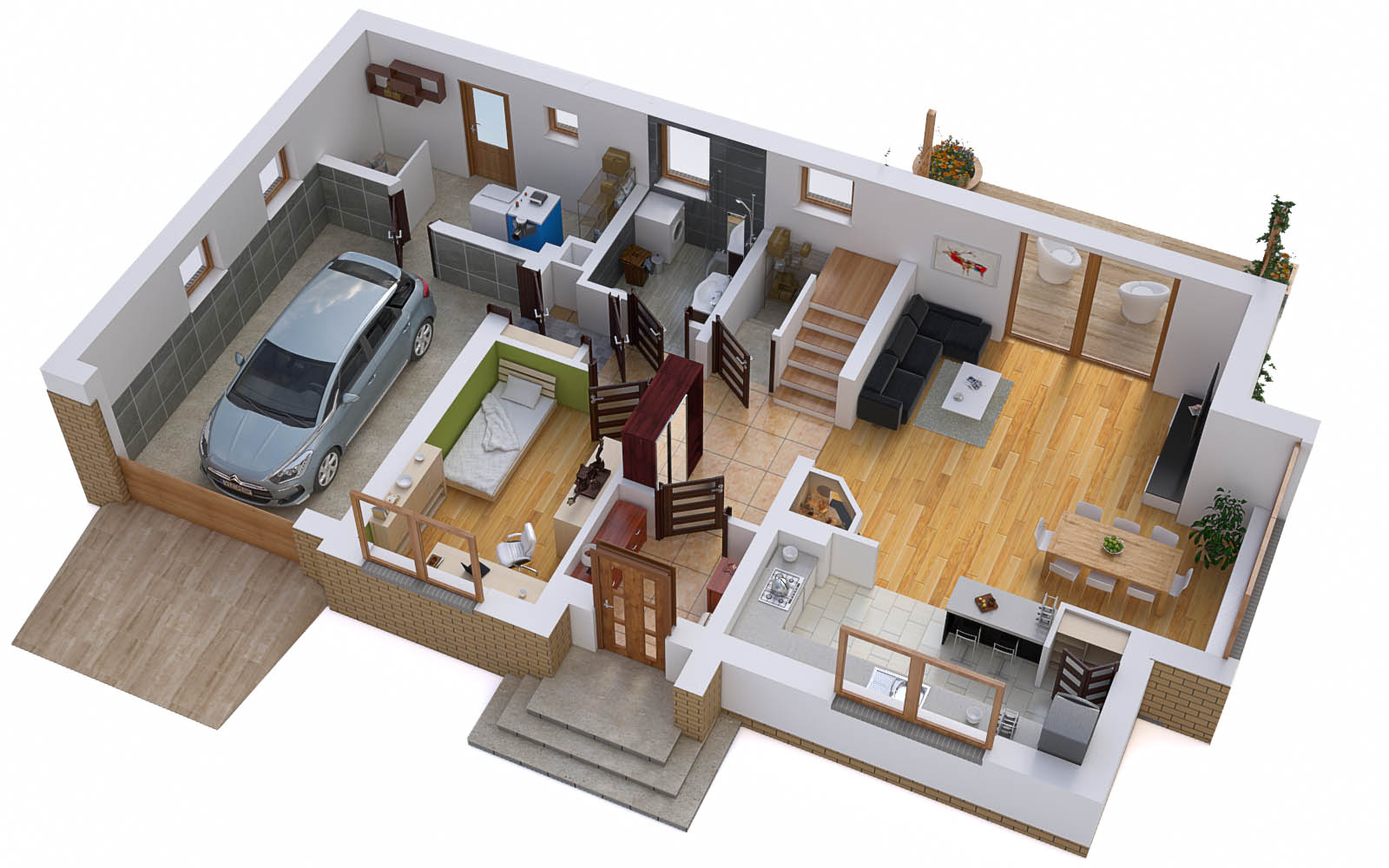

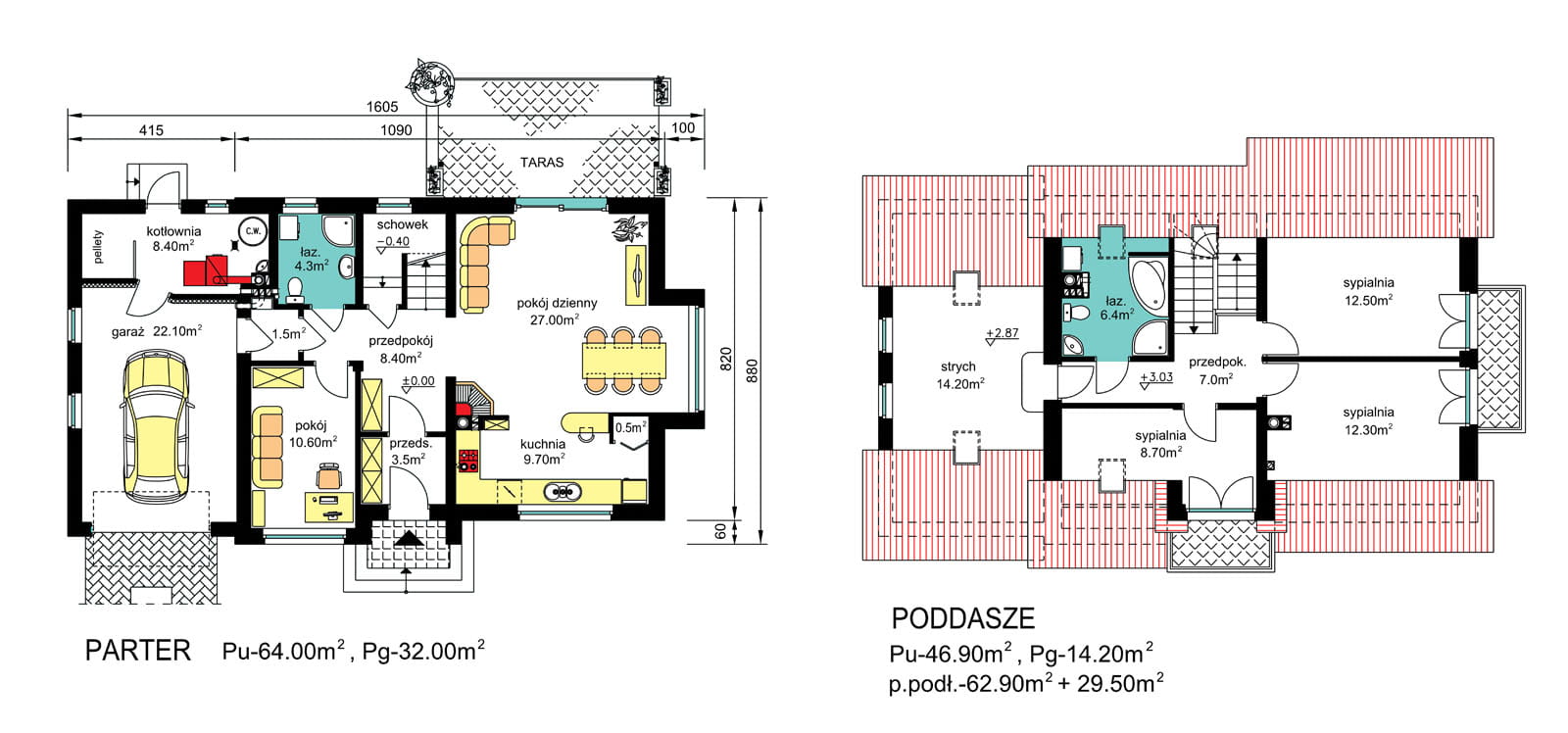

-    parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, łazienka oraz garaż dobudowany z wydzieloną kotłownią wraz ze składem opału.

-    poddasze - 3 sypialnie, łazienka oraz strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

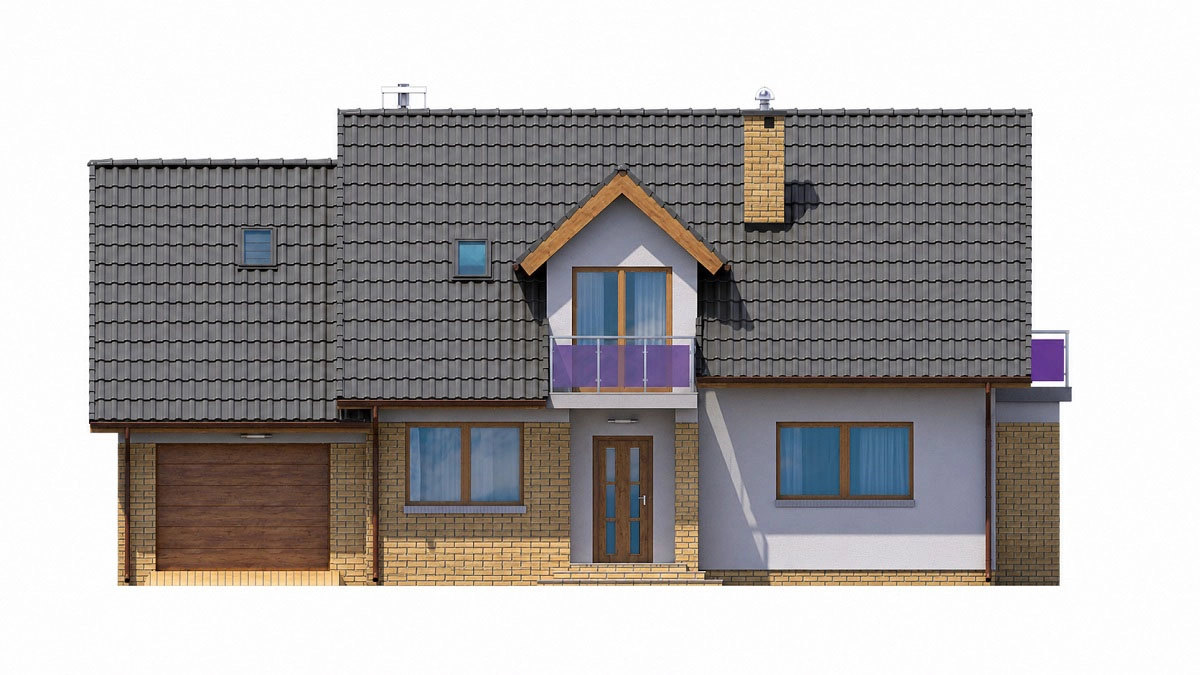

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania frontem na stronę północną.  Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°.  W strefie wejściowej budynku przewidziano lukarnę dachową z płytą balkonową wspornikową stanowiącą jednocześnie zadaszenie wejścia do budynku.

Projekt uwzględnia garaż dobudowany do ściany bocznej budynku z kotłownią i składem opału na parterze, a w poziomie poddasza ze strychem.

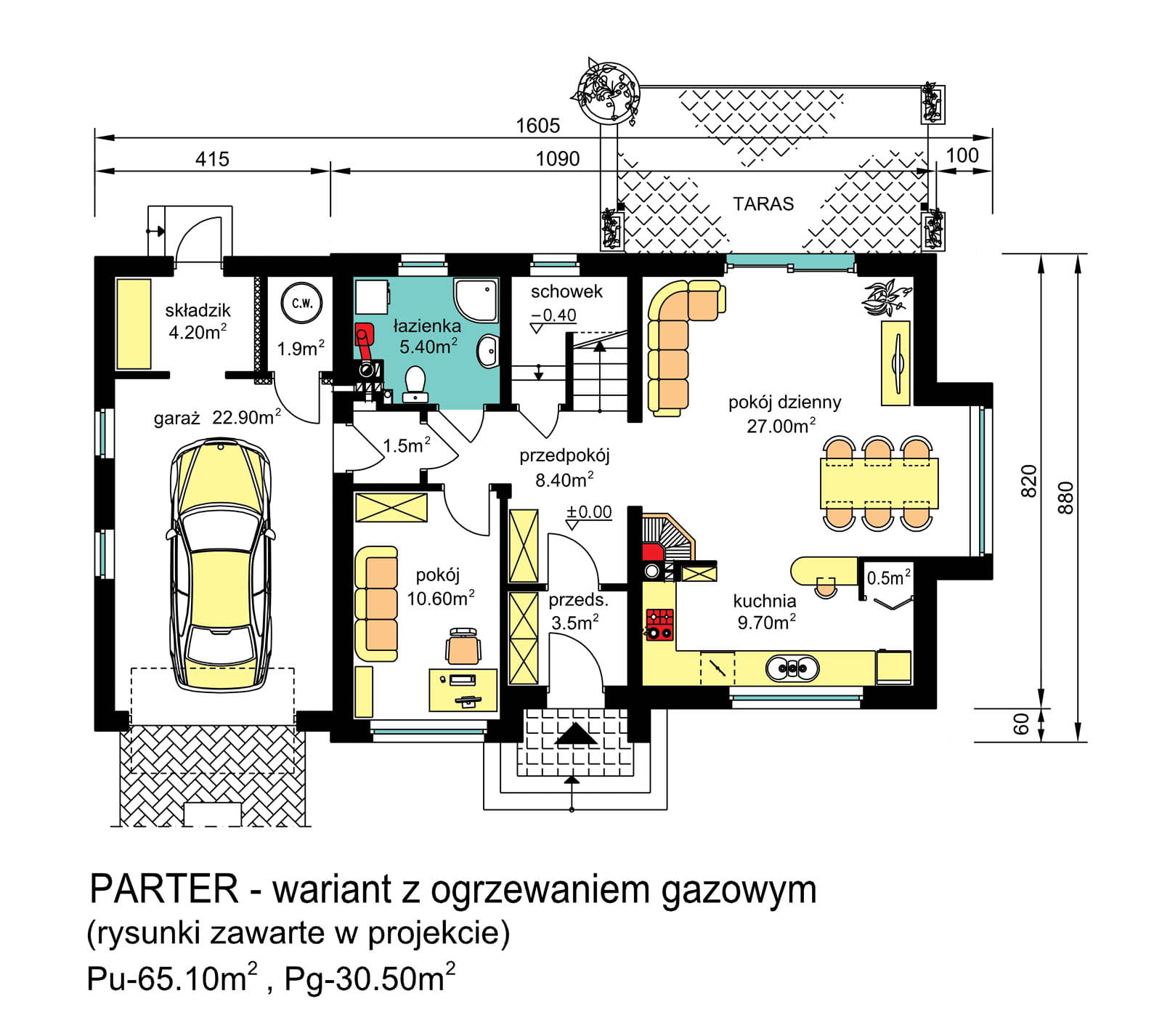

W projekcie zamieszczono także wariantowy rysunek rzutu parteru z kotłem gazowym umiejscowionym w łazience i korektą części gospodarczej przy garażu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

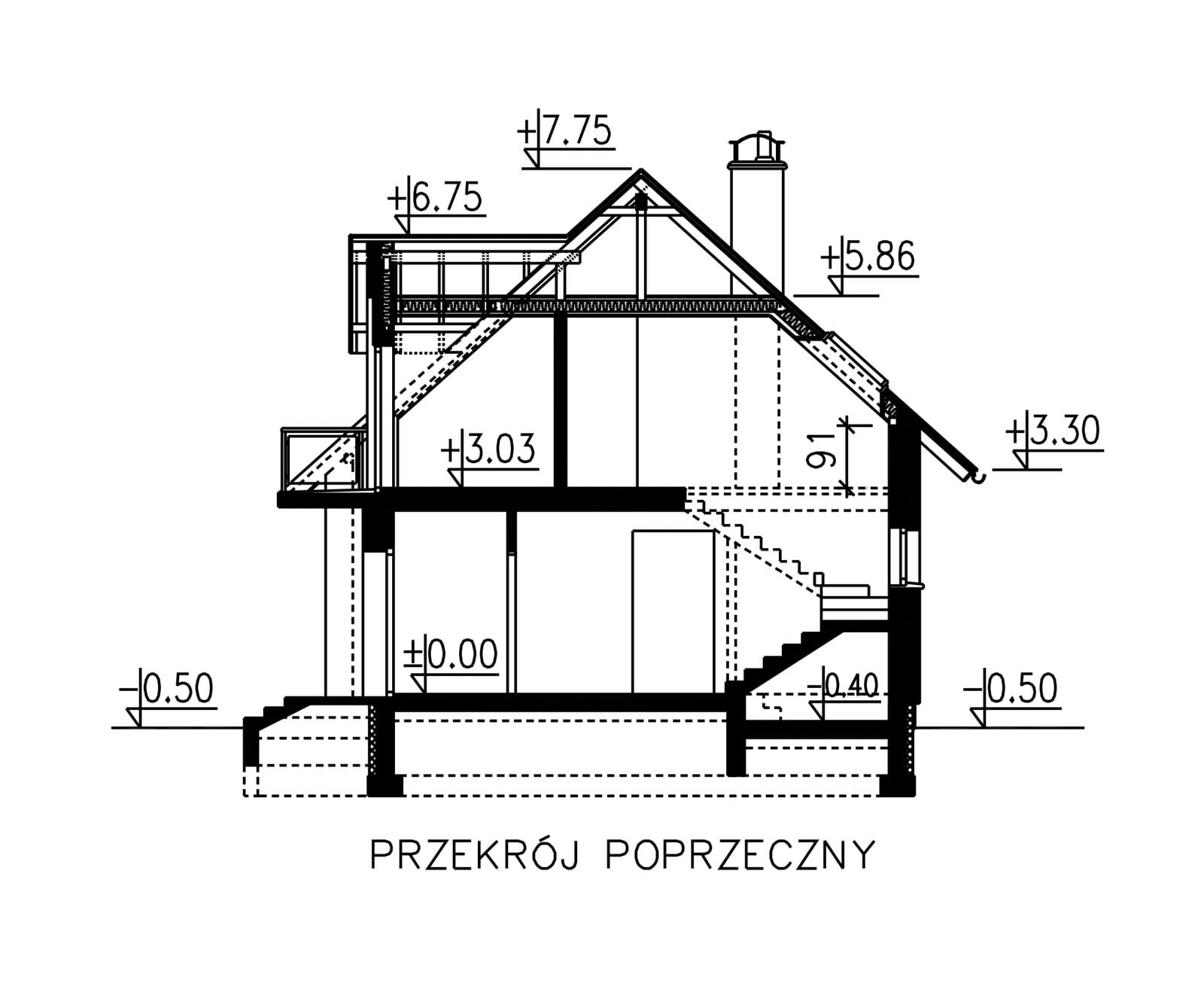

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

UWAGA: do projektu można zakupić aneks z projektem wentylacji mechanicznej z rekuperacją. (szczegóły)

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
