Projekt domu BW-03 wariant 3 bez garażu - Pow. użytkowa 105,60m2

BW-03 wariant 3 bez garażu

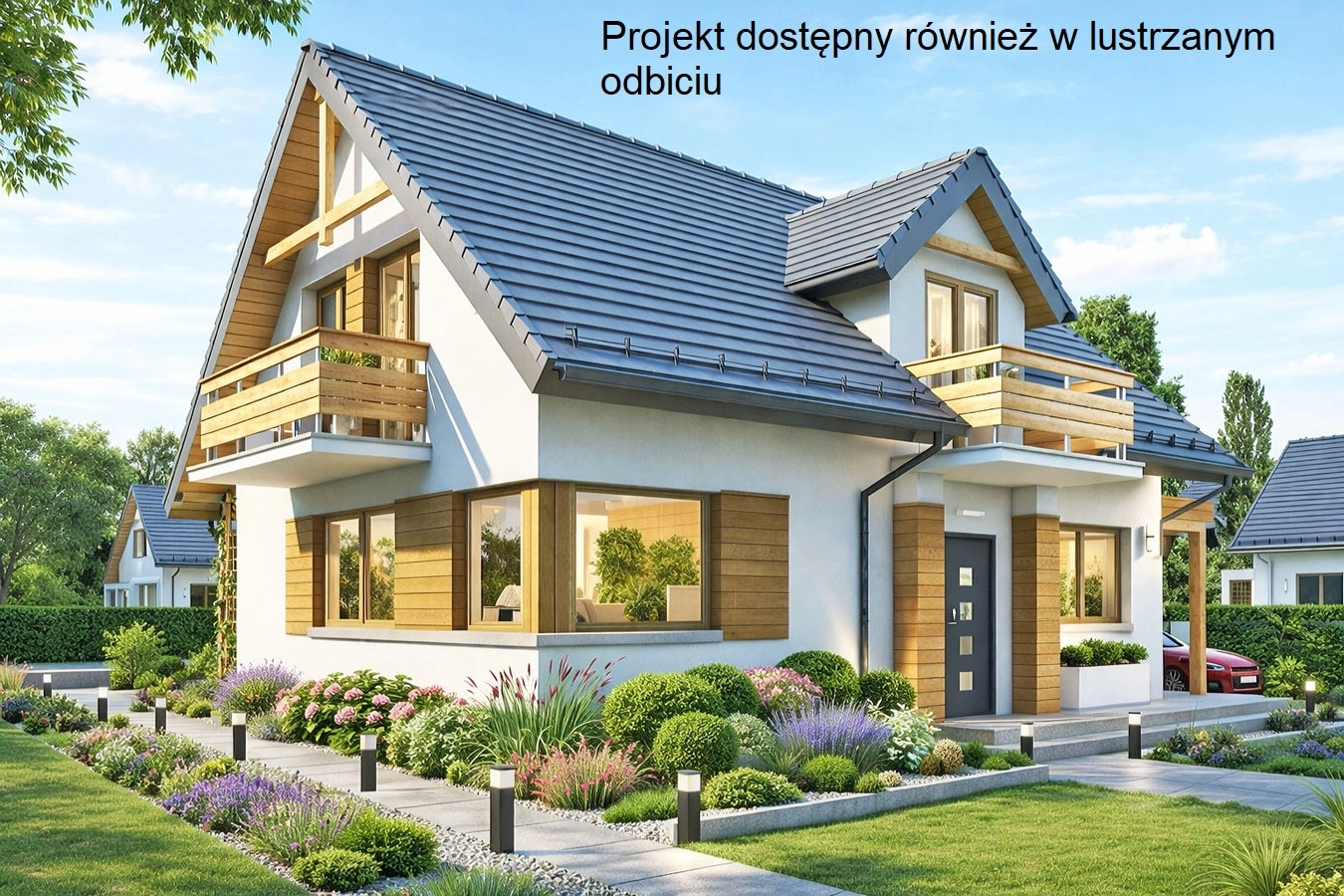

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 105,60m2

Powierzchnia zabudowy 89,70m2

Kubatura 556,00m3

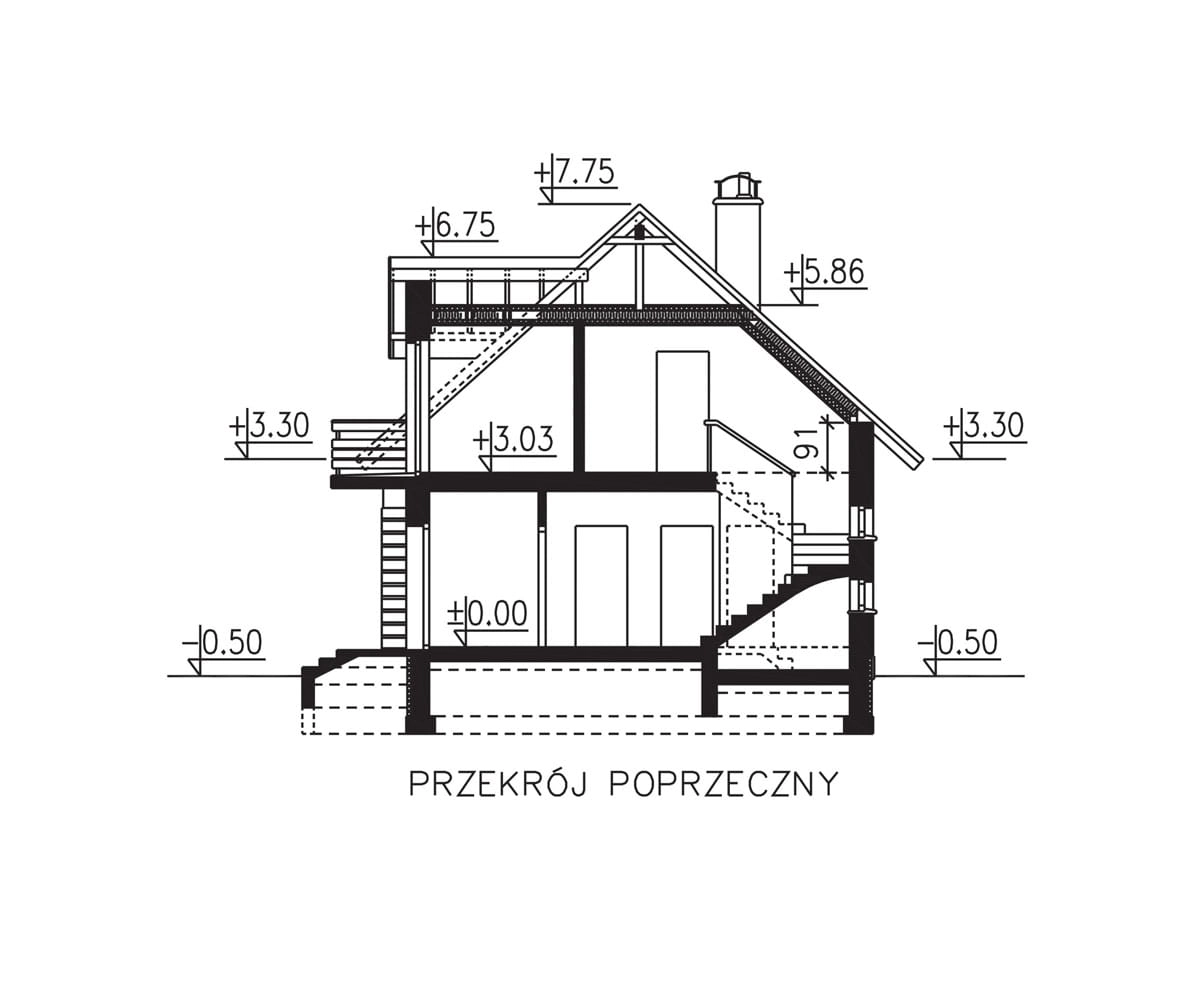

Wysokość pomieszczeń 2,70, 2,53m

Wysokość budynku 8,25m

Powierzchnia dachu  160,00m2 + wiata 9,70m2

Kąt nachylenia dachu  42st.

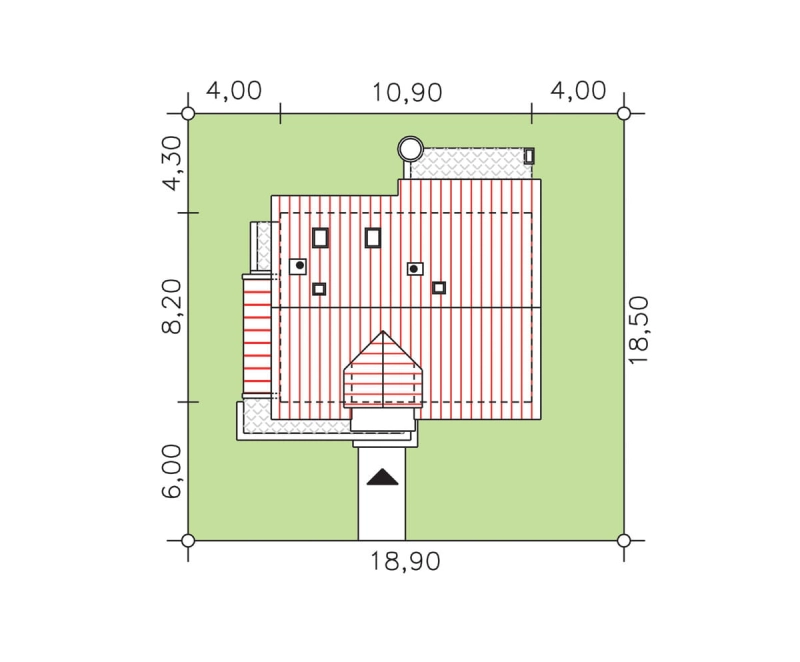

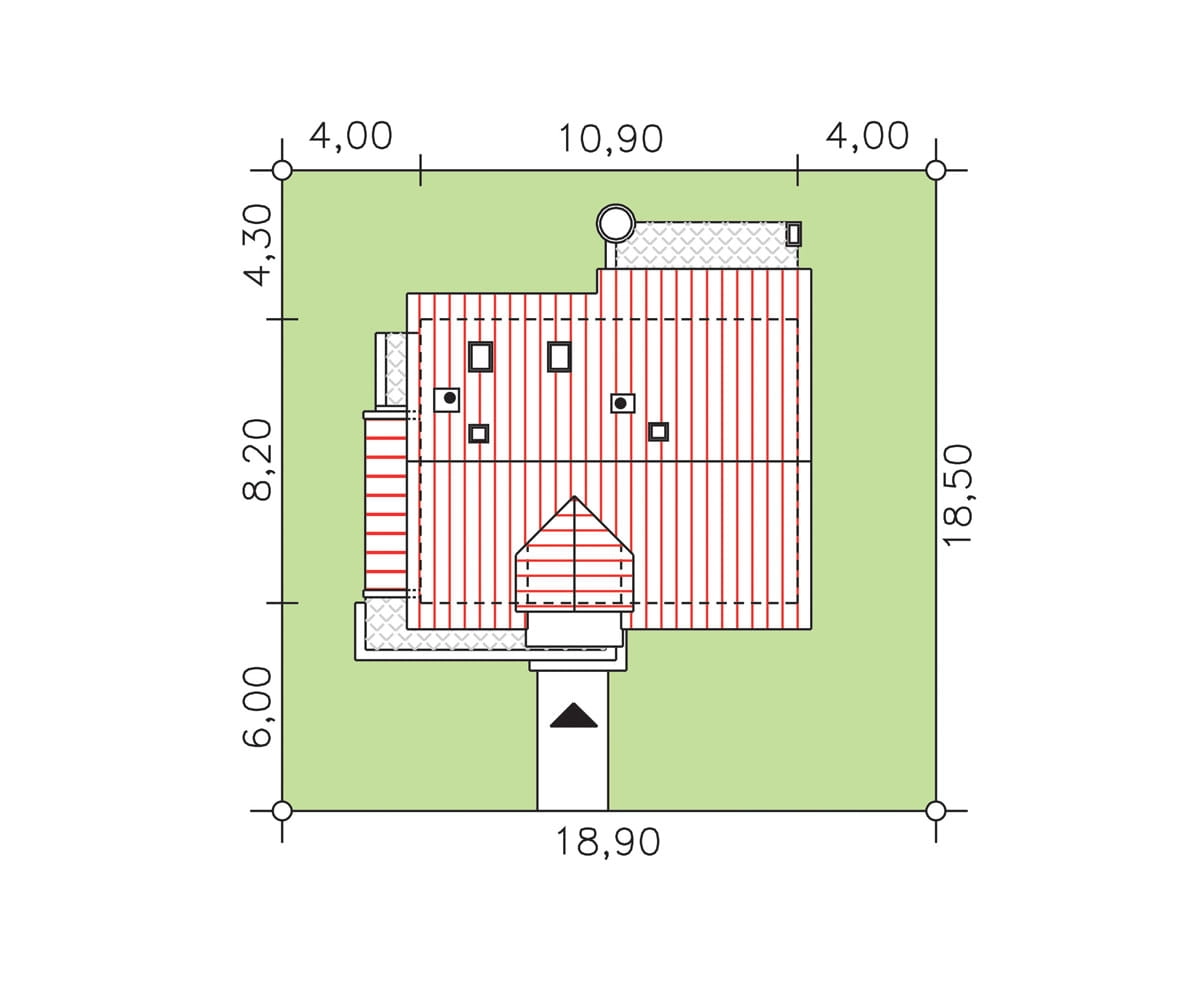

Minimalne wymiary działki 18,90 x 18,50m

Kotłownia z piecem na paliwo stałe -TAK

Wariantowo ogrzewanie gazowe -TAK

Możliwość zainstalowania pompy ciepła -TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym i wiatą gospodarczą dobudowaną do ściany bocznej budynku. Program użytkowy:

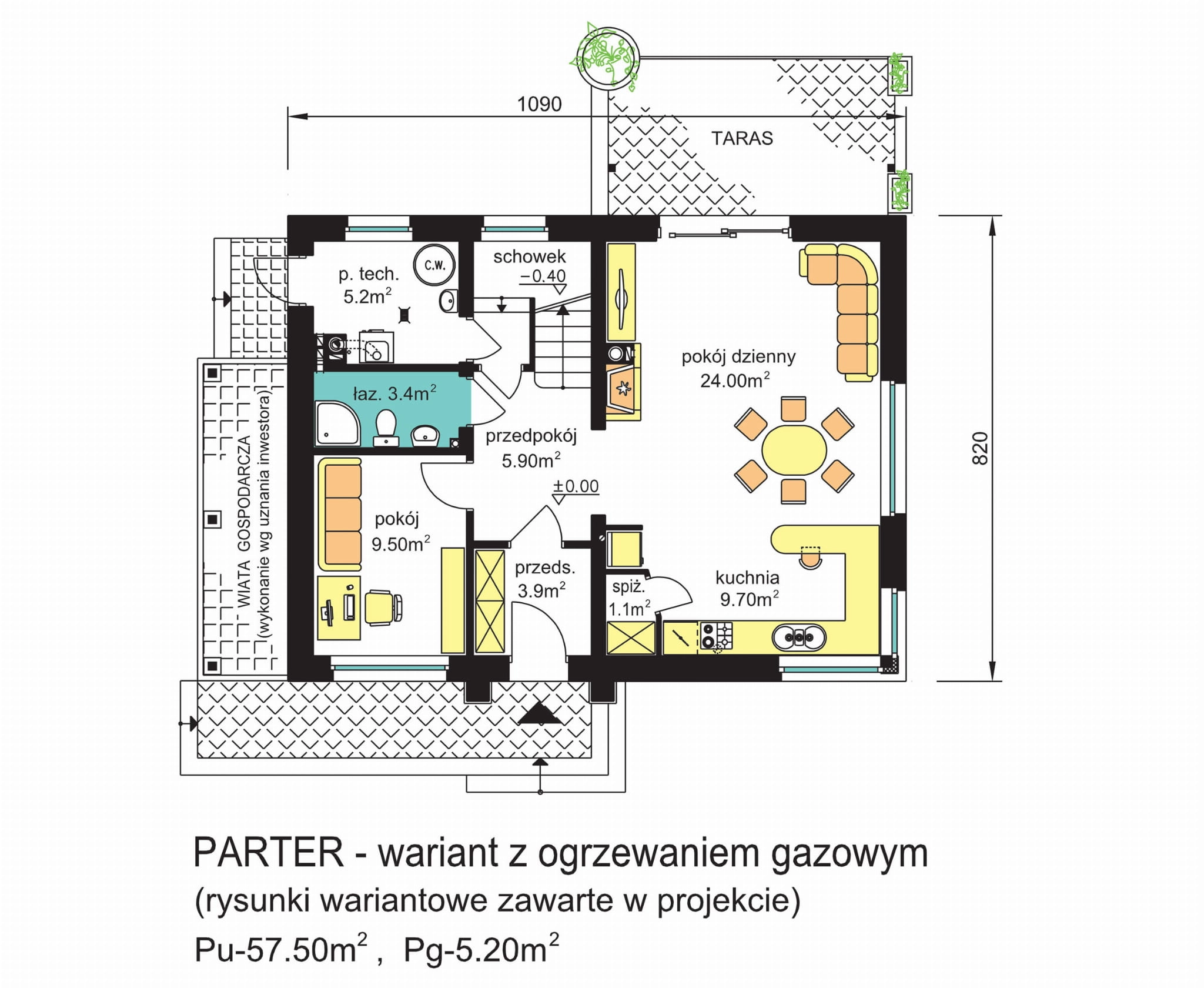

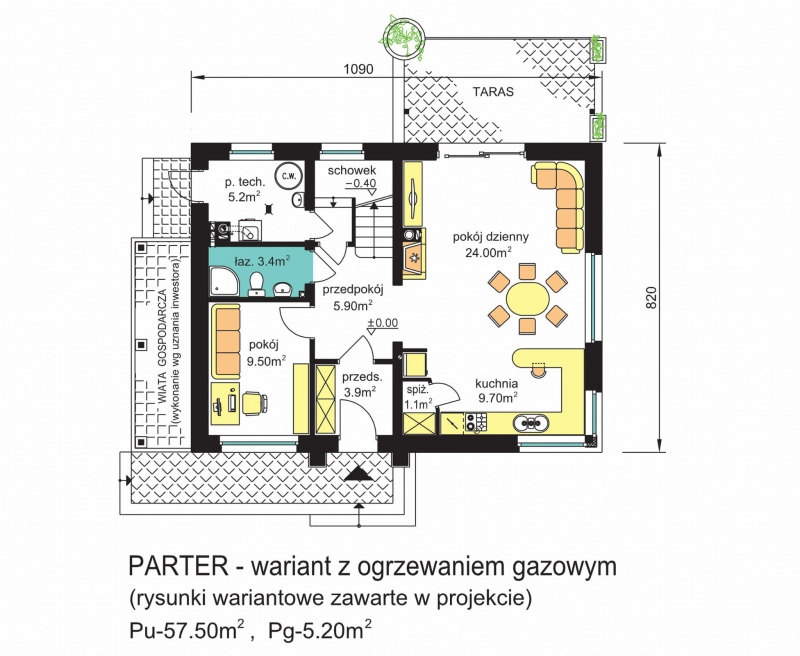

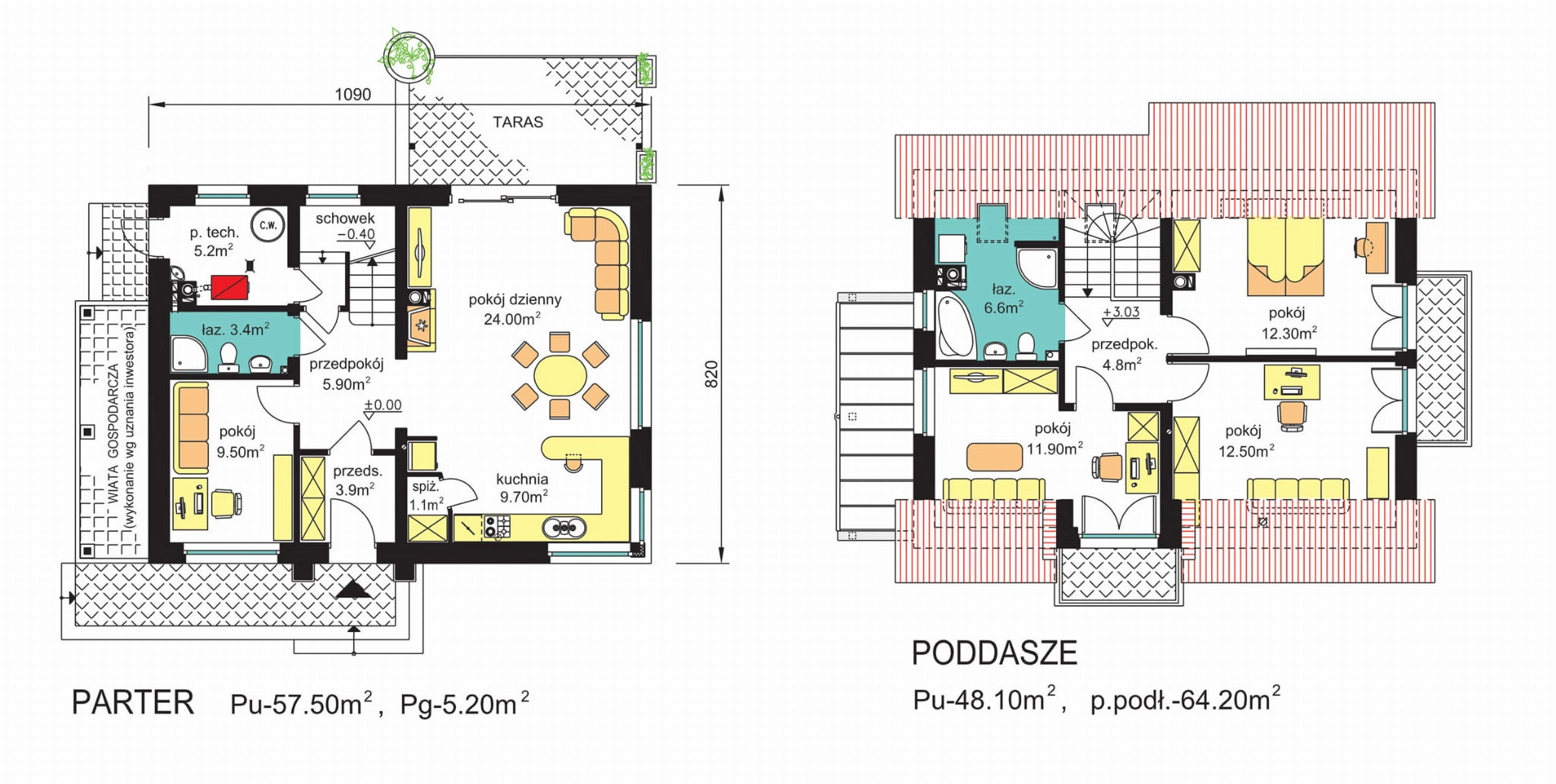

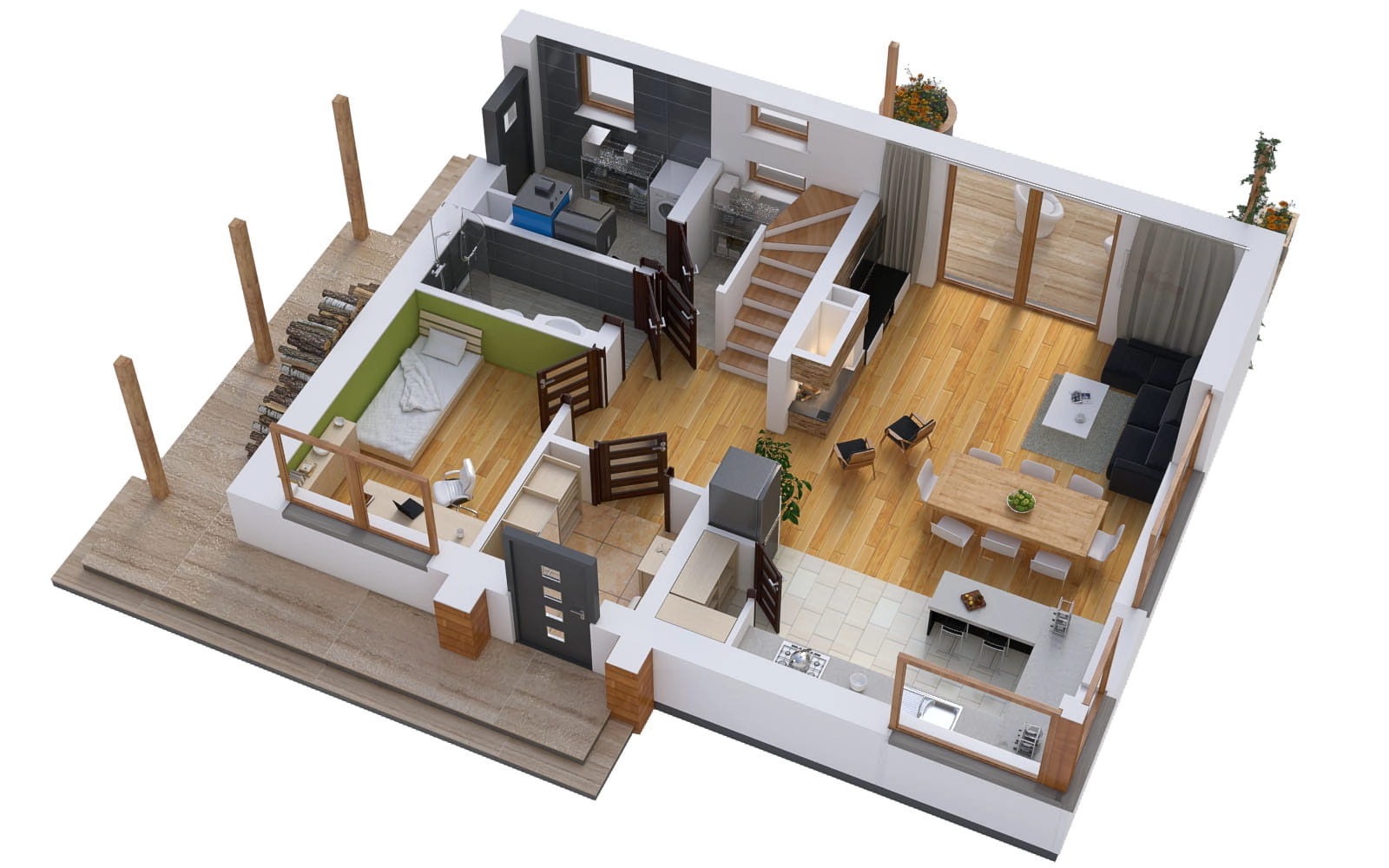

- parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, łazienka, pomieszczenie techniczne.

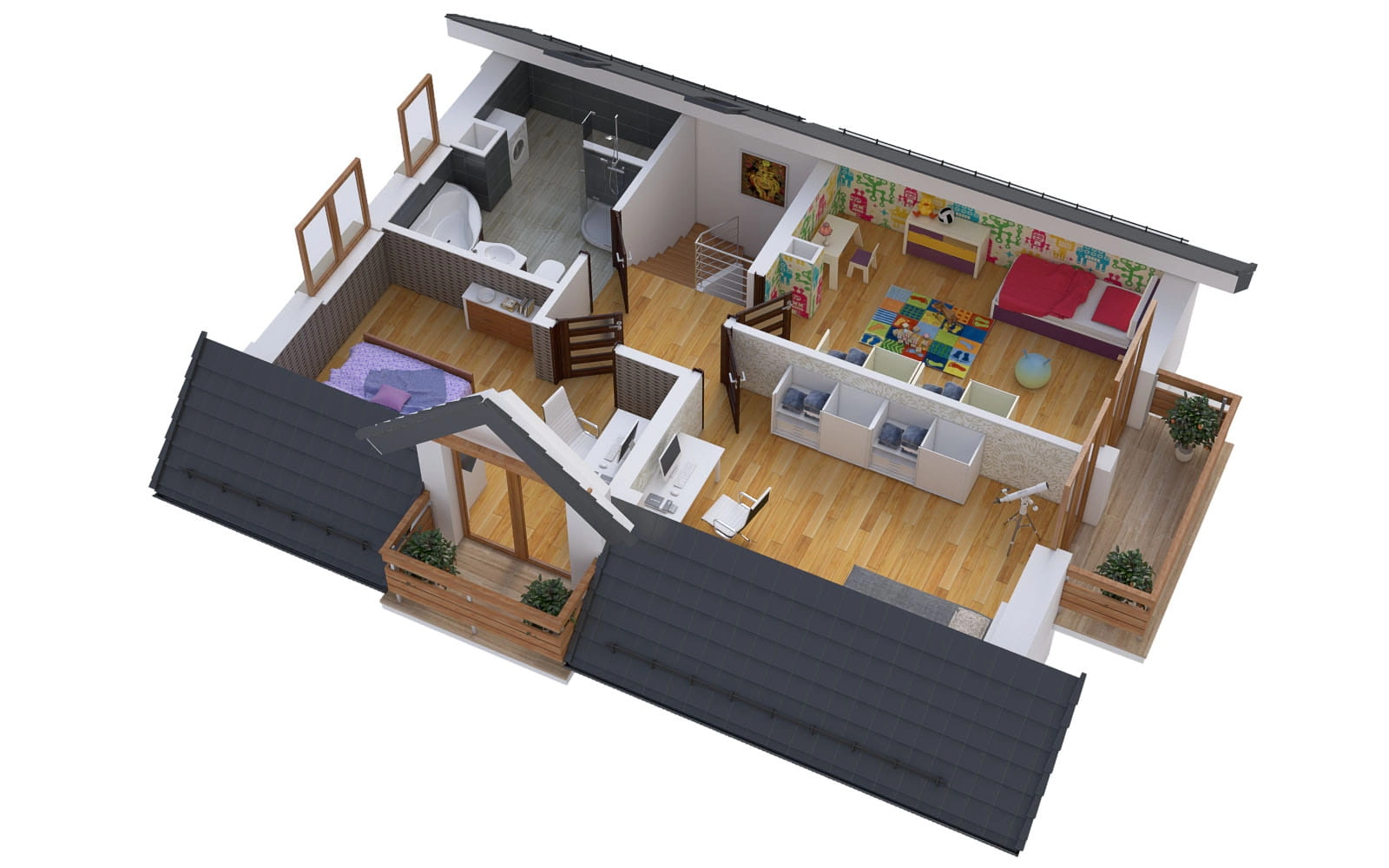

- poddasze - 3 sypialnie, łazienka.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

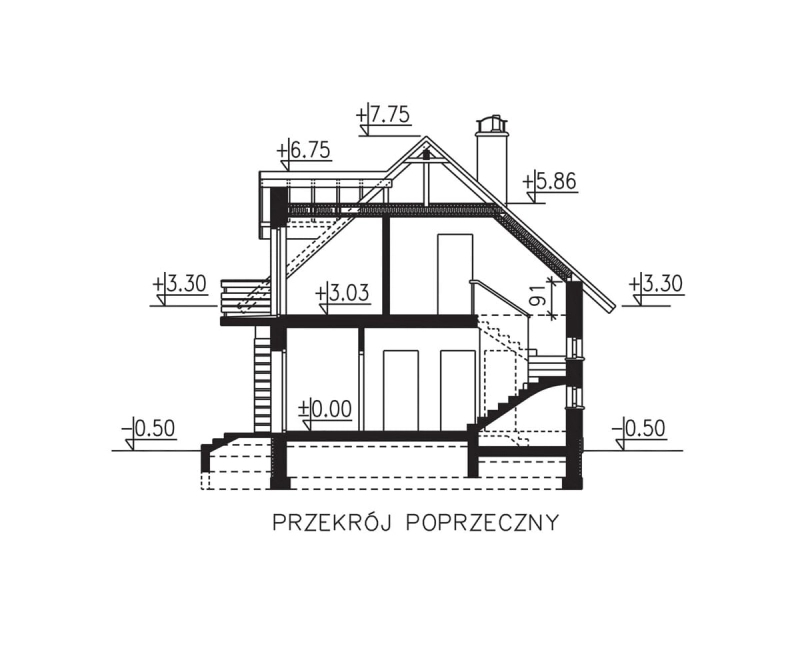

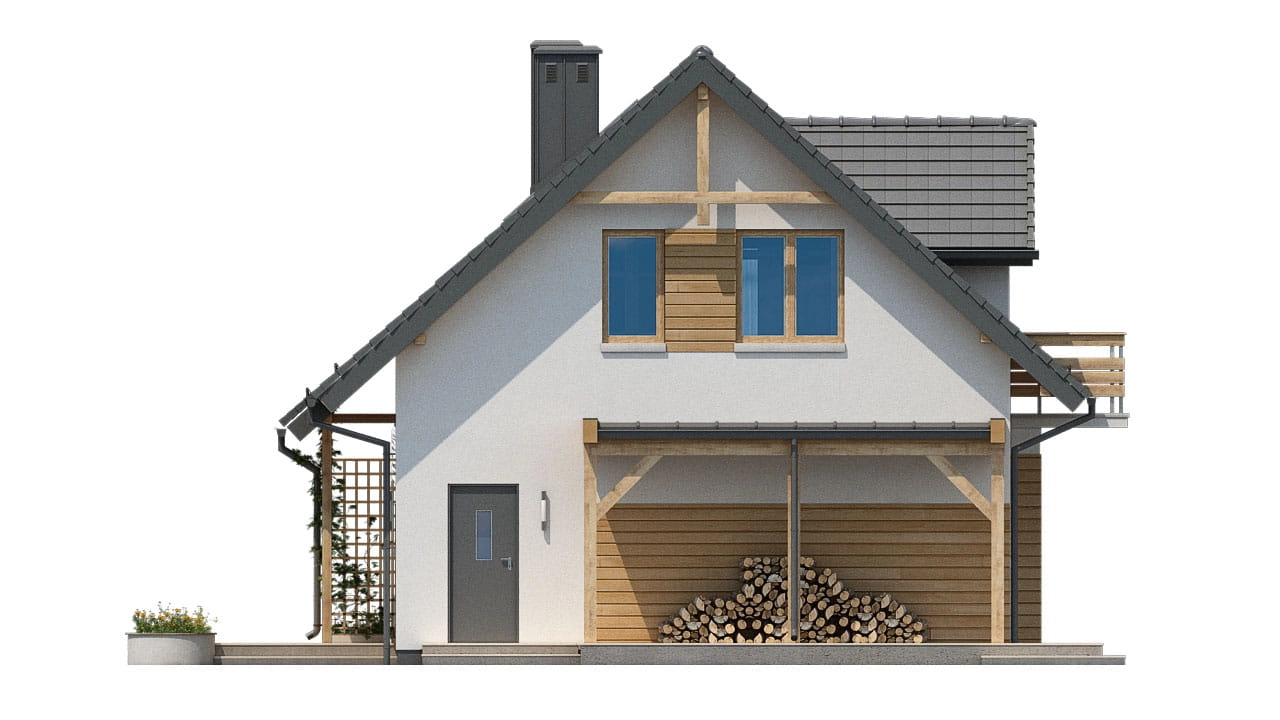

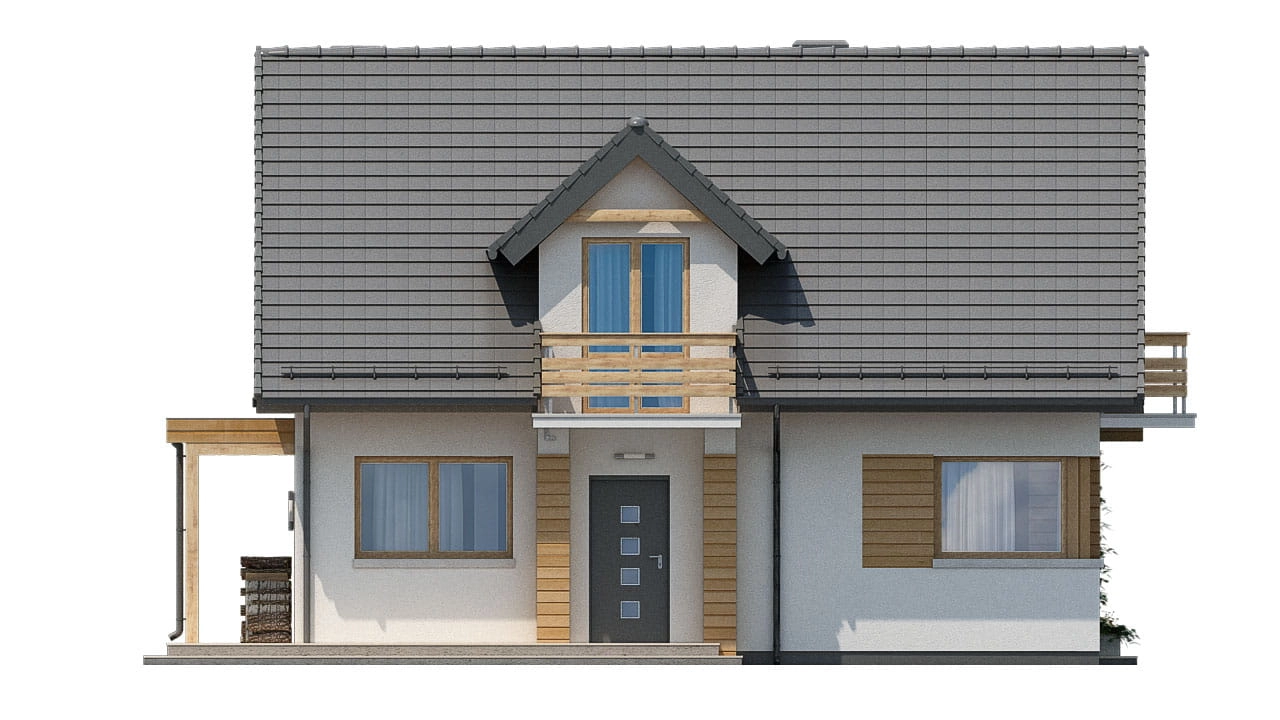

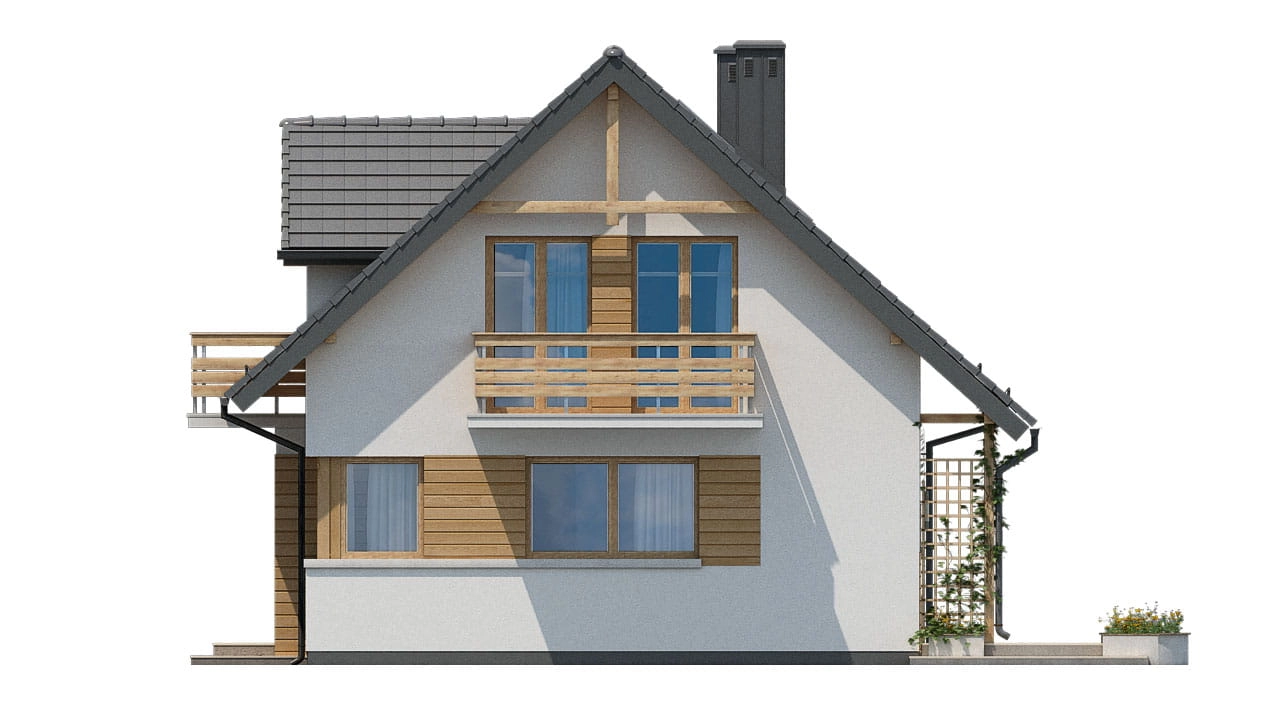

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. W strefie wejściowej budynku zaprojektowano lukarnę dachową z płytą balkonową wspornikową stanowiącą jednocześnie zadaszenie wejścia do budynku. Od strony szczytowej budynku zaproponowano zadaszoną wiatę na drewno opałowe. Wykonanie wiaty nie jest obowiązkowe, może ona zostać wykreślona z projektu na etapie adaptacji do terenu.

Ogrzewanie budynku zaprojektowano z własnego kotła na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
