Projekt domu BW-03 wariant 6 (FL) - Pow. użytkowa 99,50m2

BW-03 wariant 6 fl

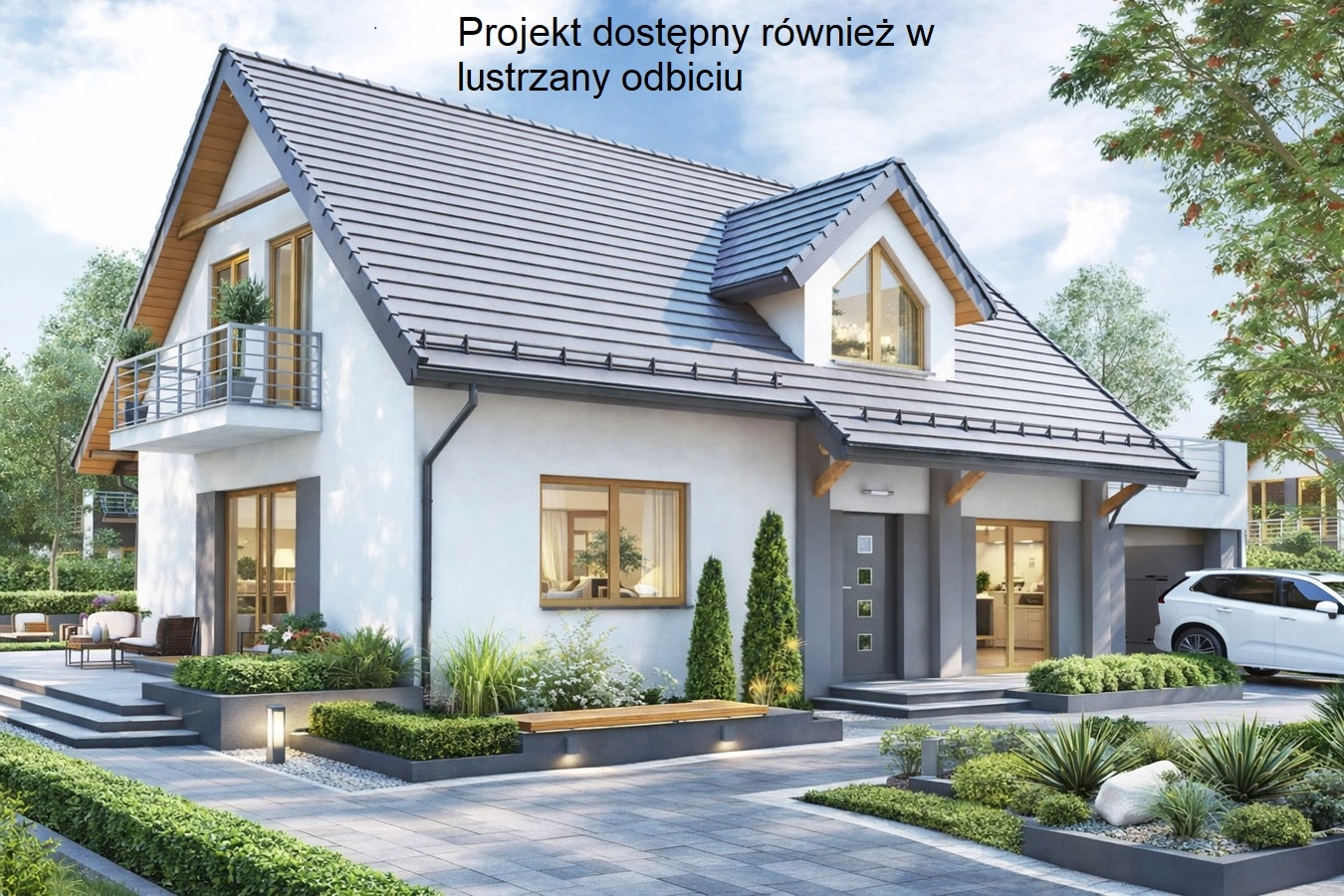

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 99,50m2 lub 104,80m2

Powierzchnia zabudowy 115,90m2

Kubatura 626,30m3 (w tym garaż 86,30m3)

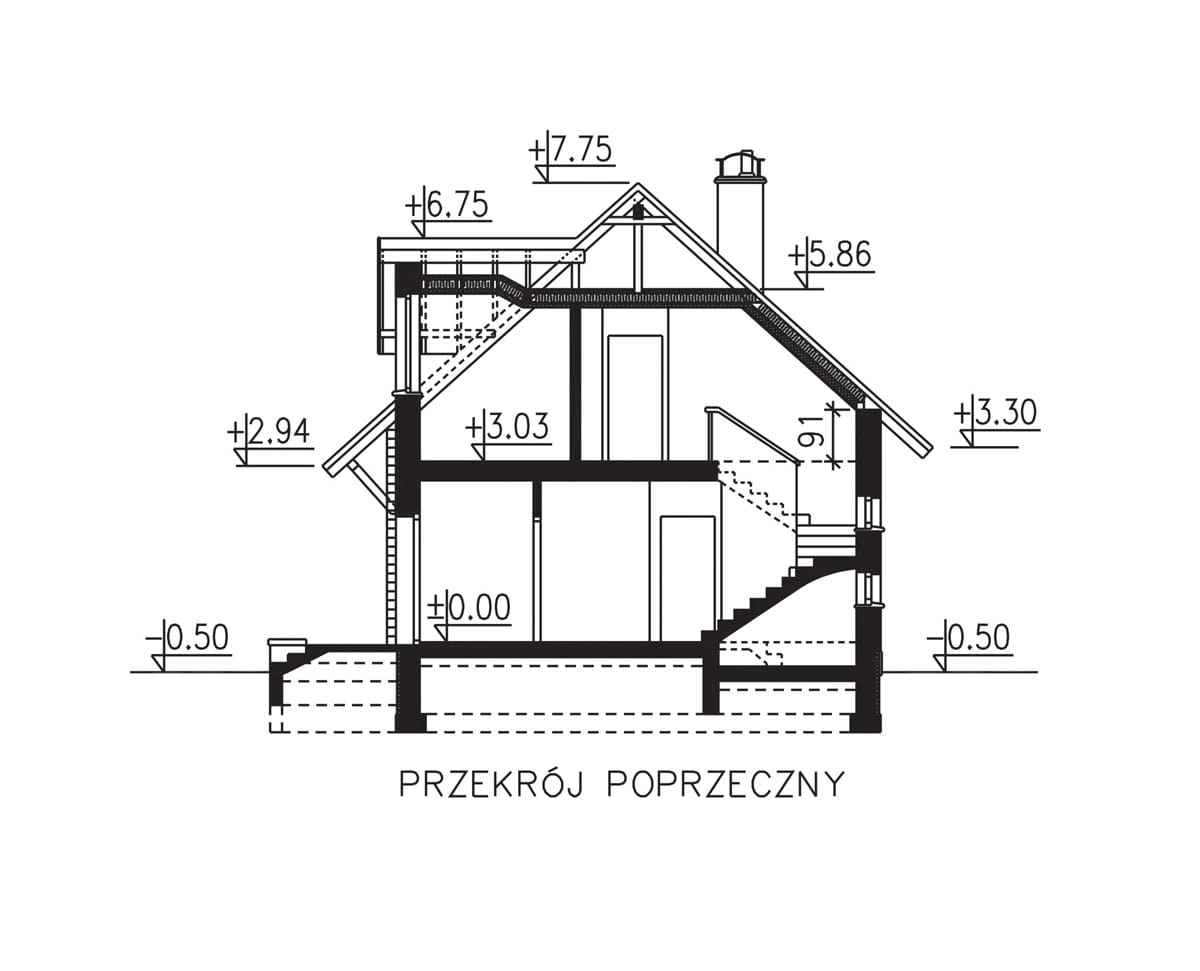

Wysokość pomieszczeń 2,70, 2,53m

Wysokość budynku 8,25m

Powierzchnia dachu  161,50m

Kąt nachylenia dachu  42st.

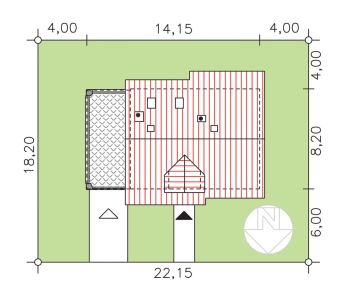

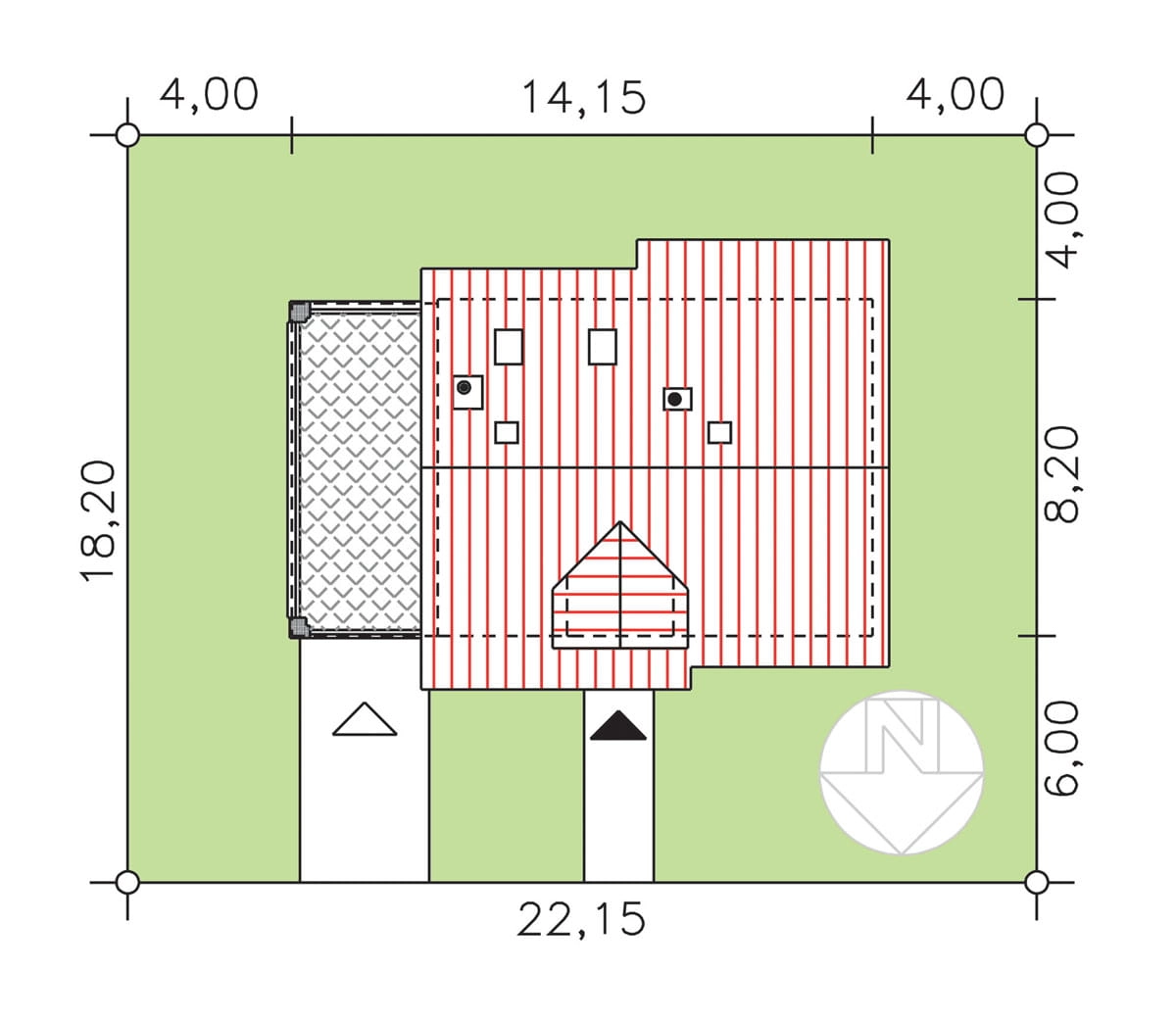

Minimalne wymiary działki 22,15 x 18,20m

Kotłownia z piecem na paliwo stałe -TAK

Wariantowo ogrzewanie gazowe -TAK

Możliwość zainstalowania pompy ciepła -TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy, bez podpiwniczenia, z poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku. Program użytkowy:

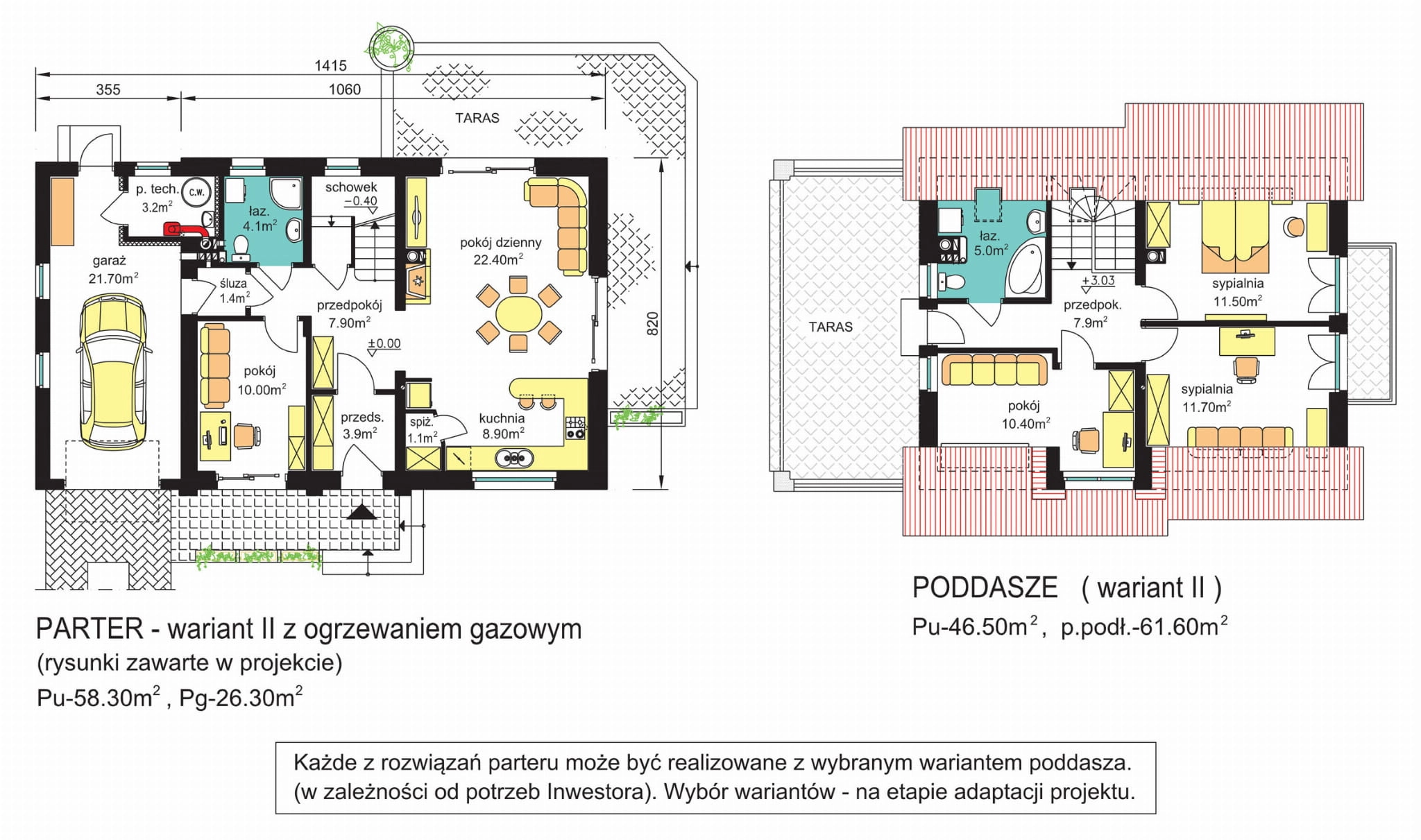

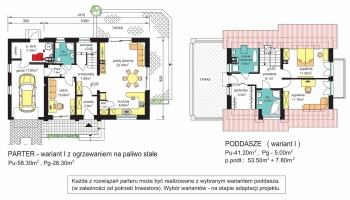

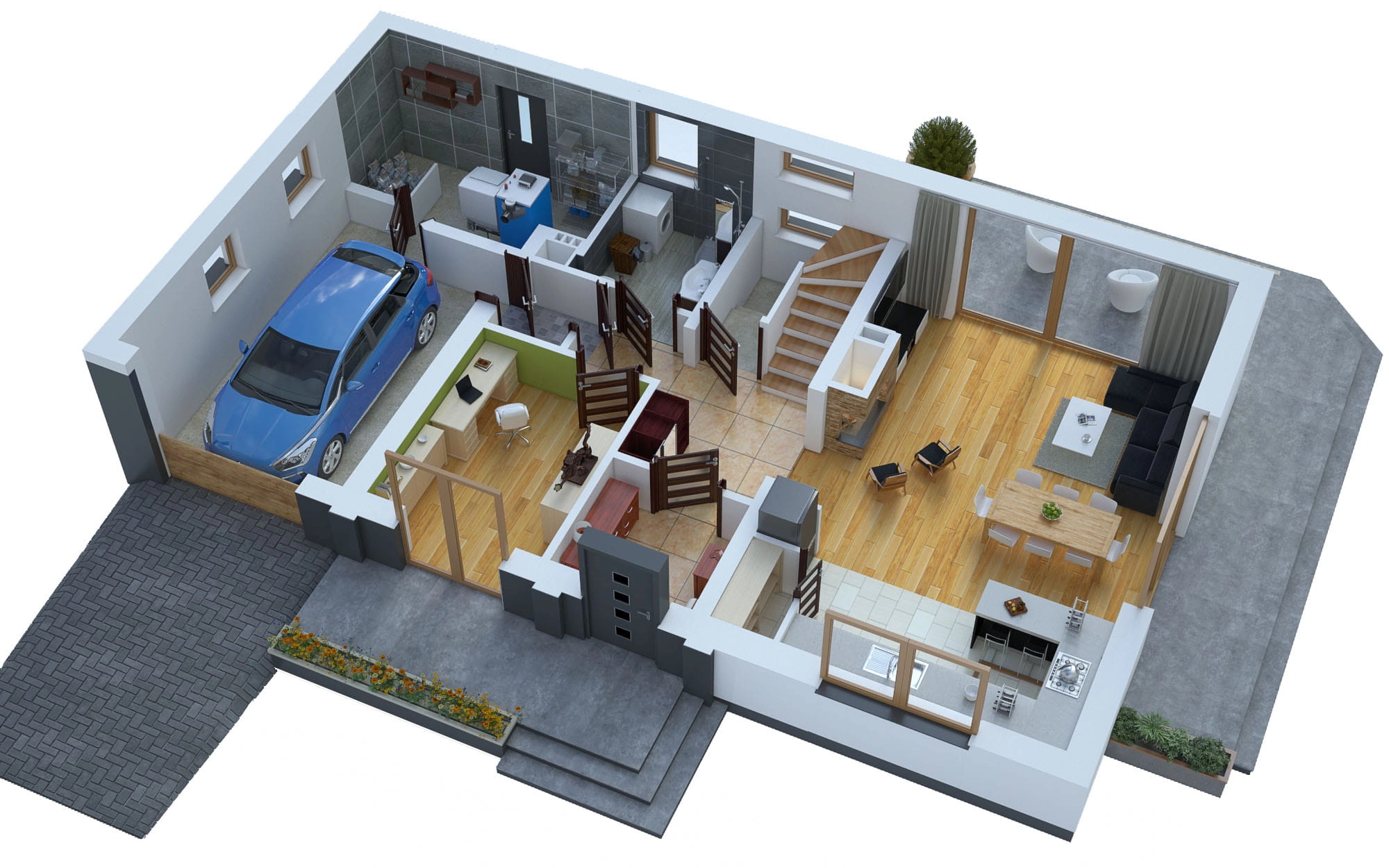

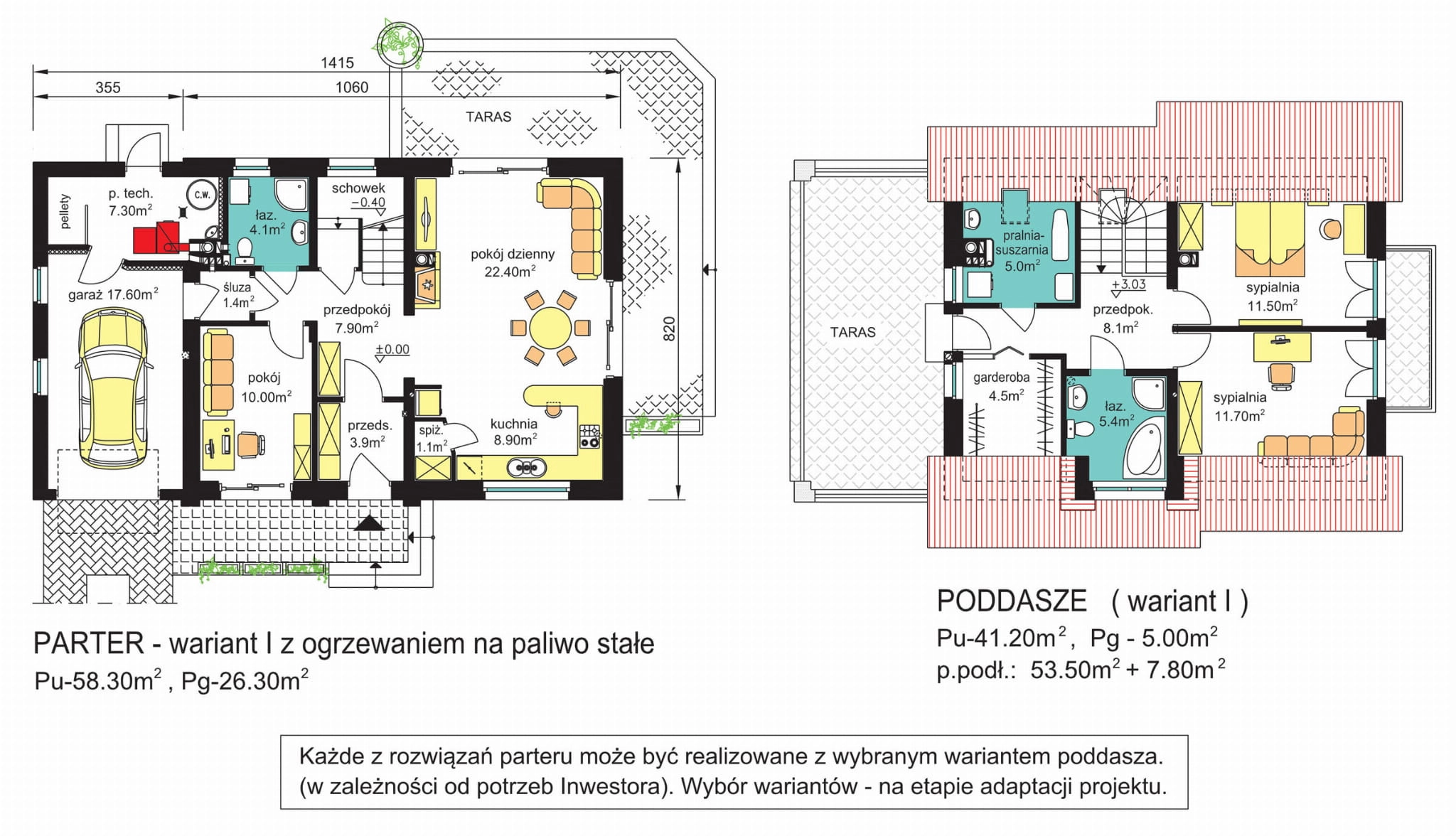

- parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, łazienka oraz garaż dobudowany z wydzielonym pomieszczeniem technicznym.

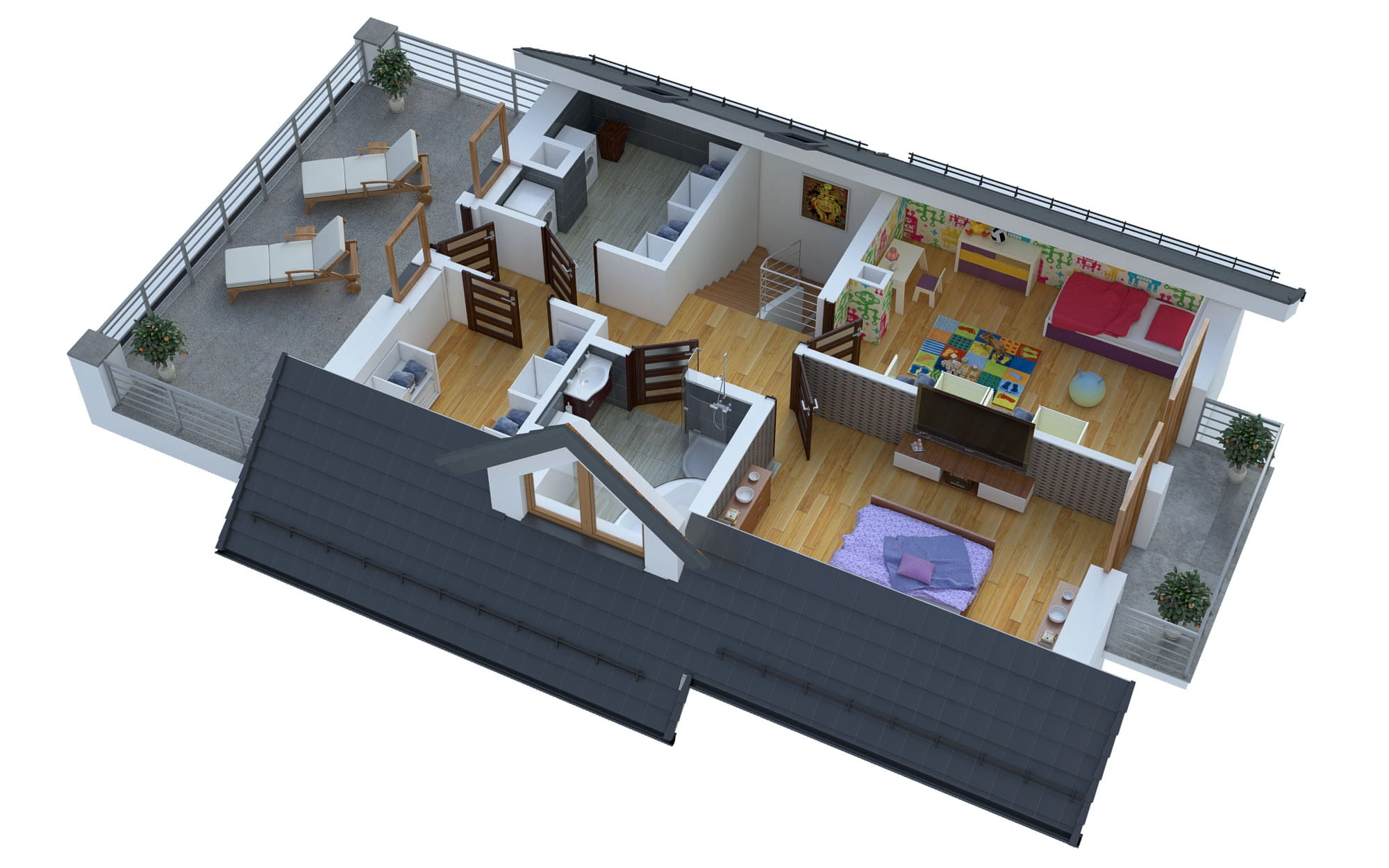

- poddasze - 2 sypialnie, łazienka oraz pralnia-suszarnia, wariantowo 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

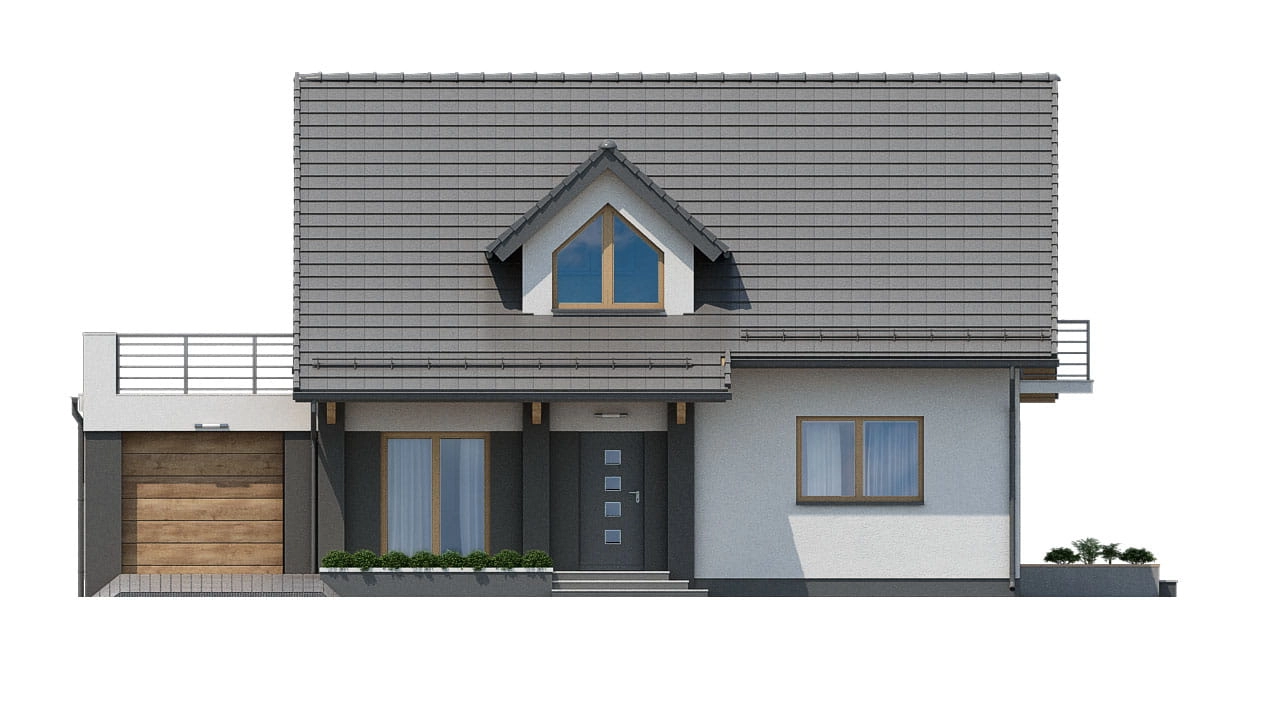

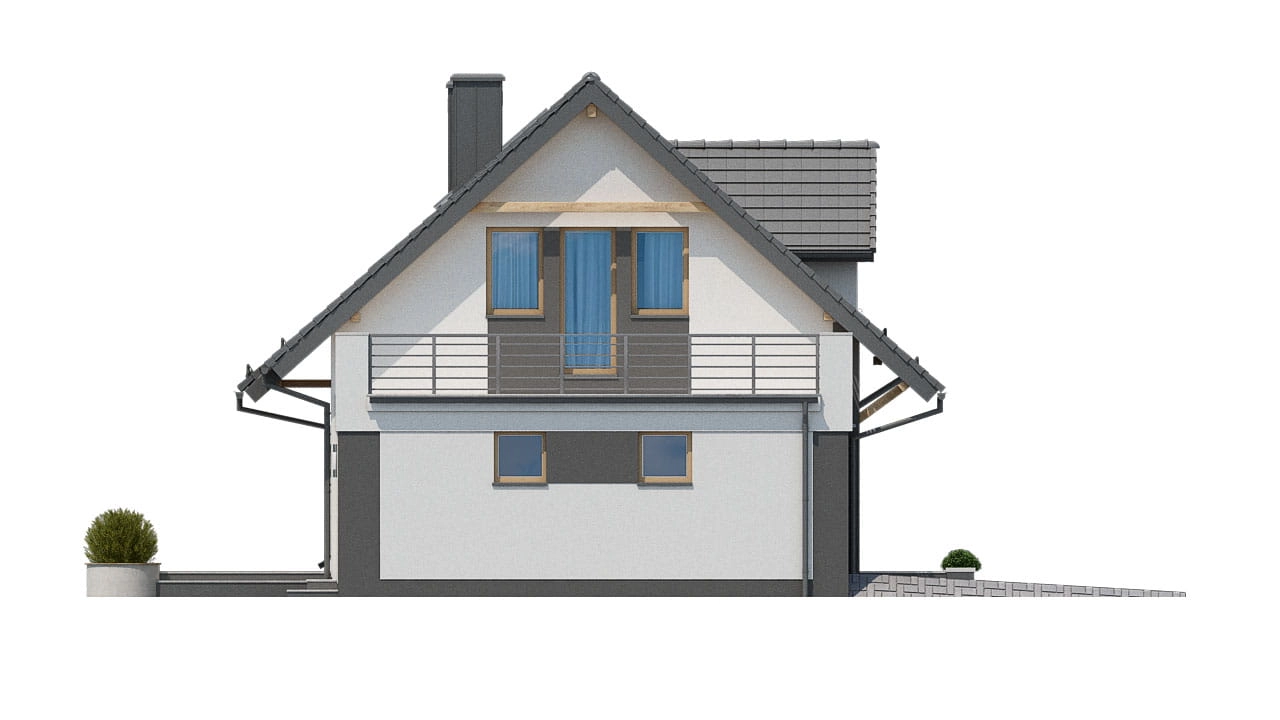

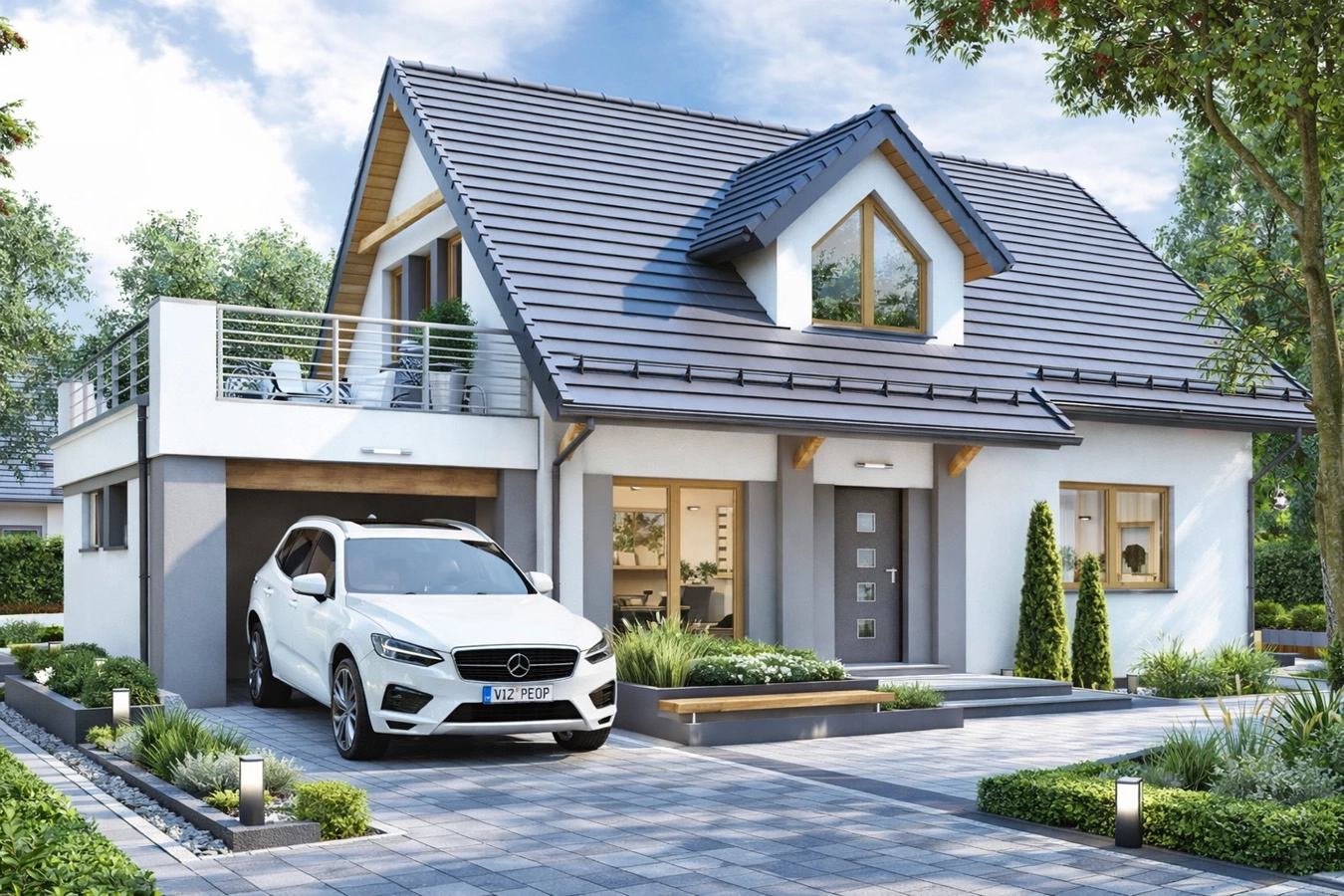

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Projekt uwzględnia garaż dobudowany do ściany bocznej budynku z pomieszczeniem technicznym na parterze. Stropodach nad garażem – płyta żelbetowa o nachyleniu 1,25% z przystosowaniem jako taras. Dopuszcza się rezygnację z wykorzystania stropodachu jako tarasu poprzez odstąpienie od wykonania balustrad i pokrycie stropodachu papą zamiast płytek posadzkowych.

Ogrzewanie budynku zaprojektowano z własnego kotła na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
