Projekt domu BW-17 wariant 4

Dostępność: dostępny
Wysyłka w: 48 godzin
Cena: 3 200,00 zł 3200.00
zawiera 23% VAT.
ilość szt.

towar niedostępny

Opis



BW-17 wariant 4

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 121,50m2

Powierzchnia zabudowy 130,60m2

Kubatura 806,40m3

Wysokość pomieszczeń 2,70, 2,5m

Wysokość budynku 8,55m

Powierzchnia dachu  241,90m2 - w tym zadaszenie tarasu 21,50m2

Kąt nachylenia dachu  42st.

Minimalne wymiary działki 22,90 x 19,00m

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny,   wolnostojący,   parterowy bez   podpiwniczenia, z   poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku.

Program użytkowy:

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny oraz garaż dobudowany z wydzieloną kotłownią i składem opału.

-   poddasze - 3 sypialnie, łazienka oraz strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny

Rozwiązania architektoniczne.

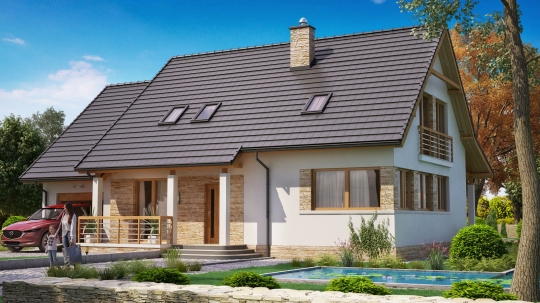

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°.

Przy ścianie bocznej budynku zaprojektowano garaż dobudowany 1-stanowiskowy z kotłownią na paliwo stałe wydzieloną w tylnej części segmentu garażowego oraz strychem dostępnym z poziomu poddasza. Nad tarasem ogrodowym przewidziano zadaszenie podparte słupami drewnianymi. Jego wykonanie nie jest obowiązkowe i może być wykreślone na etapie adaptacji projektu do terenu.

Program użytkowy i rozwiązania funkcji budynku opracowano w 2 wariantach. W założeniu podstawowym przyjęto ogrzewanie kotłem na paliwo stałe (pellety) wraz z instalacją solarną. Wariantowo przewidziano kocioł gazowy z uwzględnieniem w bilansie cieplnym współpracy z ogrzewaniem kominkowym oraz instalacją solarną do podgrzewania c.w.u.

W rozwiązaniu z kotłem gazowym zaproponowano możliwość zmiany usytuowania kominka w pokoju dziennym. Zmiana ta może być dokonana również w wersji z kotłownią.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo - jętkowy z płatwią kalenicową. Pokrycie dachu – dachówka cementowa lub ceramiczna.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
