Projekt domu BW-27 wariant 4
towar niedostępny
Opis
BW-27 wariant 4
DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU
Pow. użytkowa 123,00
Powierzchnia zabudowy 102,20m2
Powierzchnia dachu 186,00m2
Kubatura 643,70m3
Minimalne wymiary działki 17,90 x 21,20m
Wysokość pomieszczeń 2,70, 2,60m
Wysokość budynku 8,50m
Kąt nachylenia dachu 42st.
Kotłownia z piecem na paliwo stałe - TAK
Wariantowo ogrzewanie gazowe - TAK
Możliwość zainstalowania pompy ciepła - TAK
Przeznaczenie budynku, program użytkowy:
Budynek mieszkalny jednorodzinny, wolnostojący, parterowy, bez podpiwniczenia, z poddaszem użytkowym.
Program użytkowy:
- parter – pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, pom. techniczne.
- poddasze - 3 sypialnie, łazienka, pralnia.
Wielkość budynku odpowiada potrzebom 4 - 5 osobowej rodziny.
Rozwiązania architektoniczne.

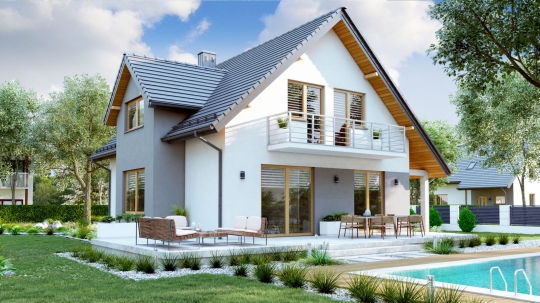

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z rozszerzeniem traktu środkowego od strony ogrodowej w formie absydy zwieńczonej lukarną. Po przeciwległej stronie przewidziano wiatę gospodarczą przekrytą przedłużoną połacią dachową. Dach dwuspadowy o nachyleniu połaci 42º z lukarną boczną.
Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.
Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.
Rozwiązania konstrukcyjne budynku.
Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe wylewane, schody drewniane zabiegowe. Dach drewniany krokwiowo – jętkowy z płatwią kalenicową. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.
Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.
Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.
Projekt spełnia wymagania “Warunków technicznych” od 2021r.
