Projekt domu BW-27 wariant 6

BW-27 wariant 6

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 134,60

Powierzchnia zabudowy 141,10m2

Powierzchnia dachu  246,40m2

Kubatura  848,40m3

Minimalne wymiary działki 23,30 x 19,70m

j.w bez garażu  19,70 x 19,70m

Wysokość pomieszczeń 2,70, 2,52m

Wysokość budynku  8,60m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku. Program użytkowy:

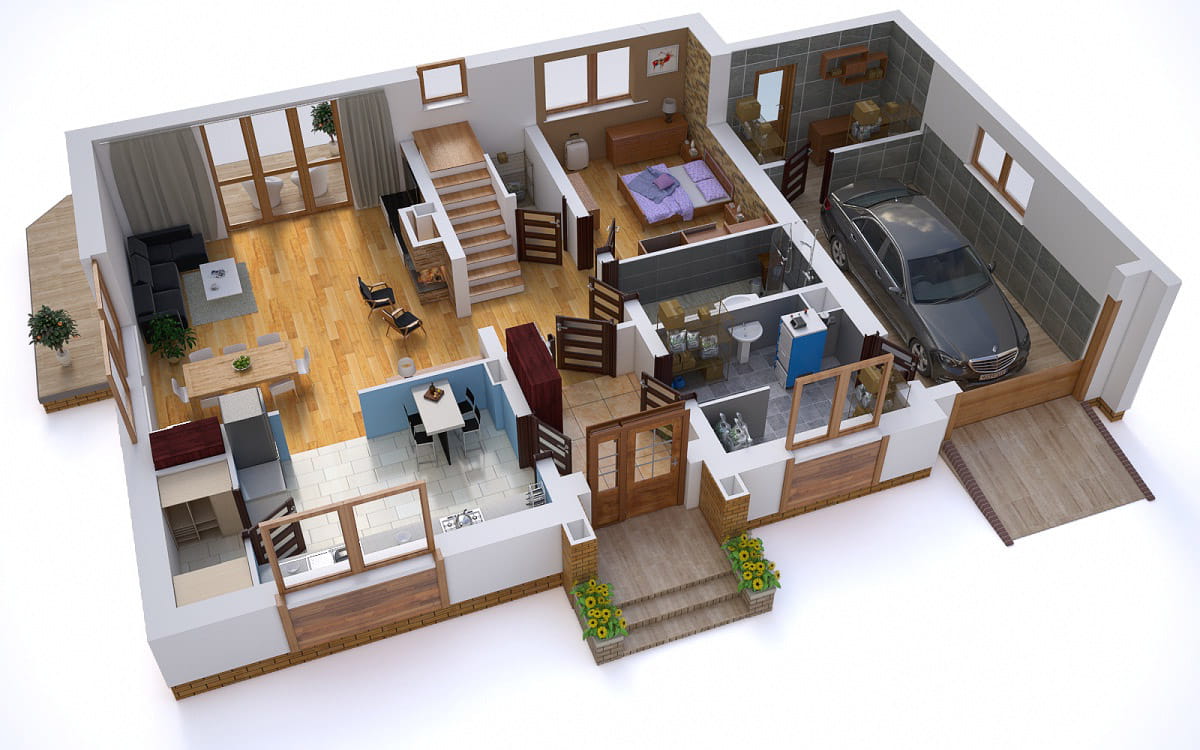

- parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, pomieszczenie techniczne oraz garaż dobudowany 1-stanowiskowy ze składzikiem.

- poddasze - 3 sypialnie, łazienka, garderoba oraz strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 5- osobowej rodziny.

Rozwiązania architektoniczne.

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania frontem na stronę północną. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42° z lukarną dachową nad strefą wejściową. Przy ścianie bocznej budynku zaprojektowano garaż dobudowany ze strychem dostępnym z poziomu poddasza.

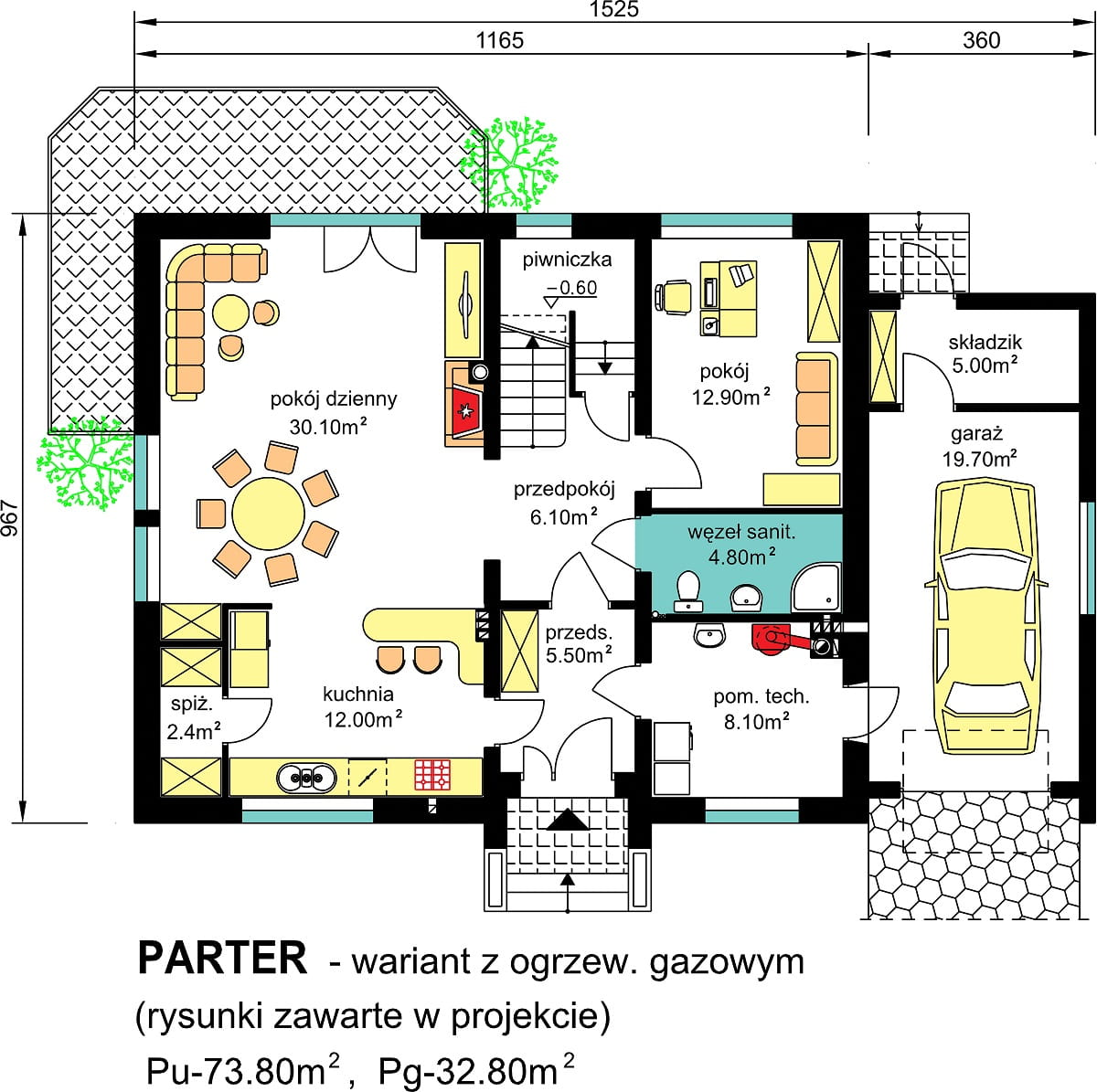

W projekcie zamieszczono także wariantowy rysunek rzutu parteru z kotłem gazowym oraz otwartą kuchnią. Rozwiązanie z otwartą kuchnią może być zastosowane w każdym z wariantów parteru.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z bloczków silikatowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe wylewane. Dach drewniany jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna, cementowa lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
