Projekt domu BW-32 wariant 3

BW-32 wariant 3

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 132,2m2 (w wersji z kotłem gazowym 141,50m2)

Powierzchnia zabudowy  132,40m2

Powierzchnia dachu  212,00m2

Kubatura  804,50m3

Minimalne wymiary działki 18,65 x 24,15m

Wysokość pomieszczeń  2,70, 2,60m

Wysokość budynku 8,65m

Kąt nachylenia dachu 36st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny, parterowy z poddaszem mieszkalnym, nie podpiwniczony, z garażem wbudowanym jednostanowiskowym.

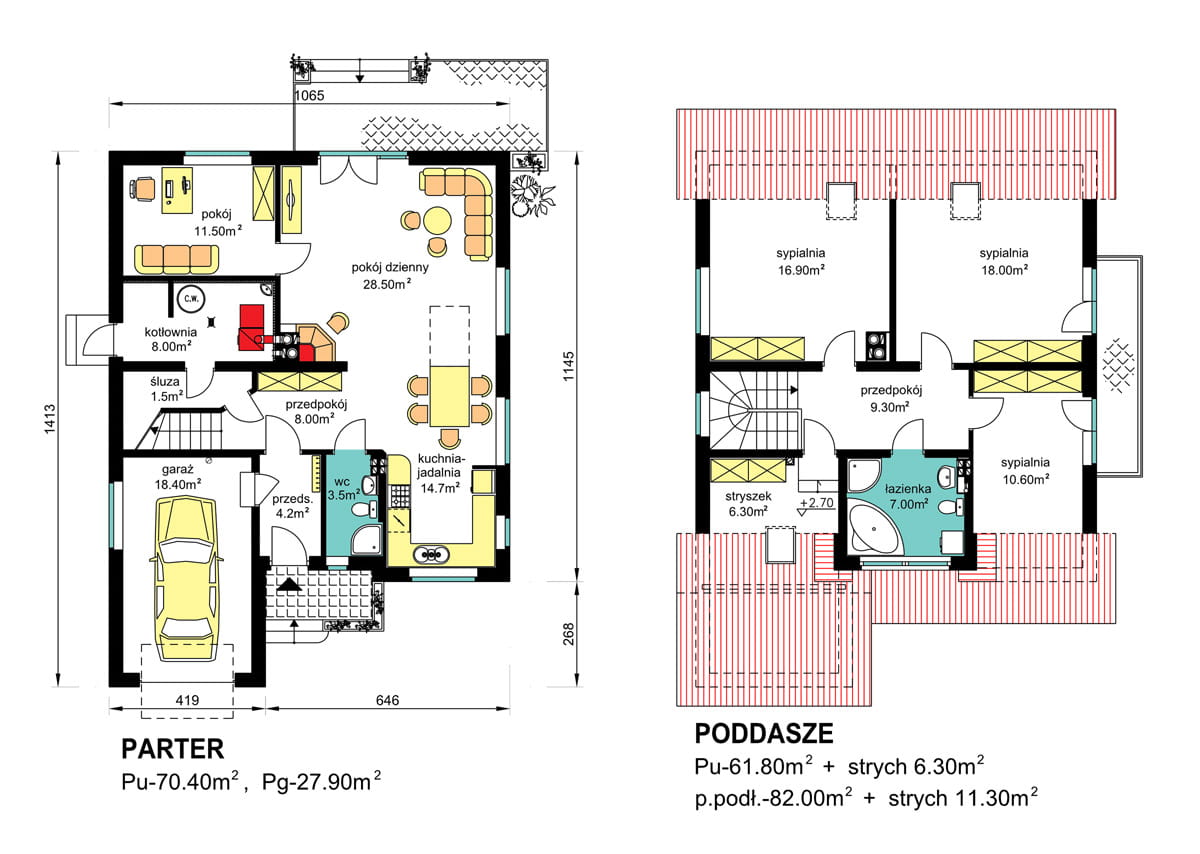

Na parterze budynku zaprojektowano strefę dzienną  mieszkania zawierającą: pokój dzienny, pokój gabinetowy, kuchnię z jadalnią, węzeł sanitarny oraz kotłownię ze składem opału i garaż. Na poddaszu znajduje się strefa nocna mieszkania  zawierająca:  trzy sypialnie, łazienkę i stryszek nad garażem z możliwością adaptacji na garderobę.  Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

Zaprojektowano budynek z przeznaczeniem na wąskie działki o minimalnej szerokości frontu 18,65m.

Forma architektoniczno - przestrzenna –  prosta, na rzucie prostokąta z dachem dwuspadowym o nachyleniu 36°, ułożonym kalenicą równolegle do frontowej linii zabudowy. W zależności od otaczających budynków dopuszcza się zwiększenie kąta nachylenia dachu do 42°. W projekcie przewidziano garaż jednostanowiskowy wbudowany w bryłę budynku.

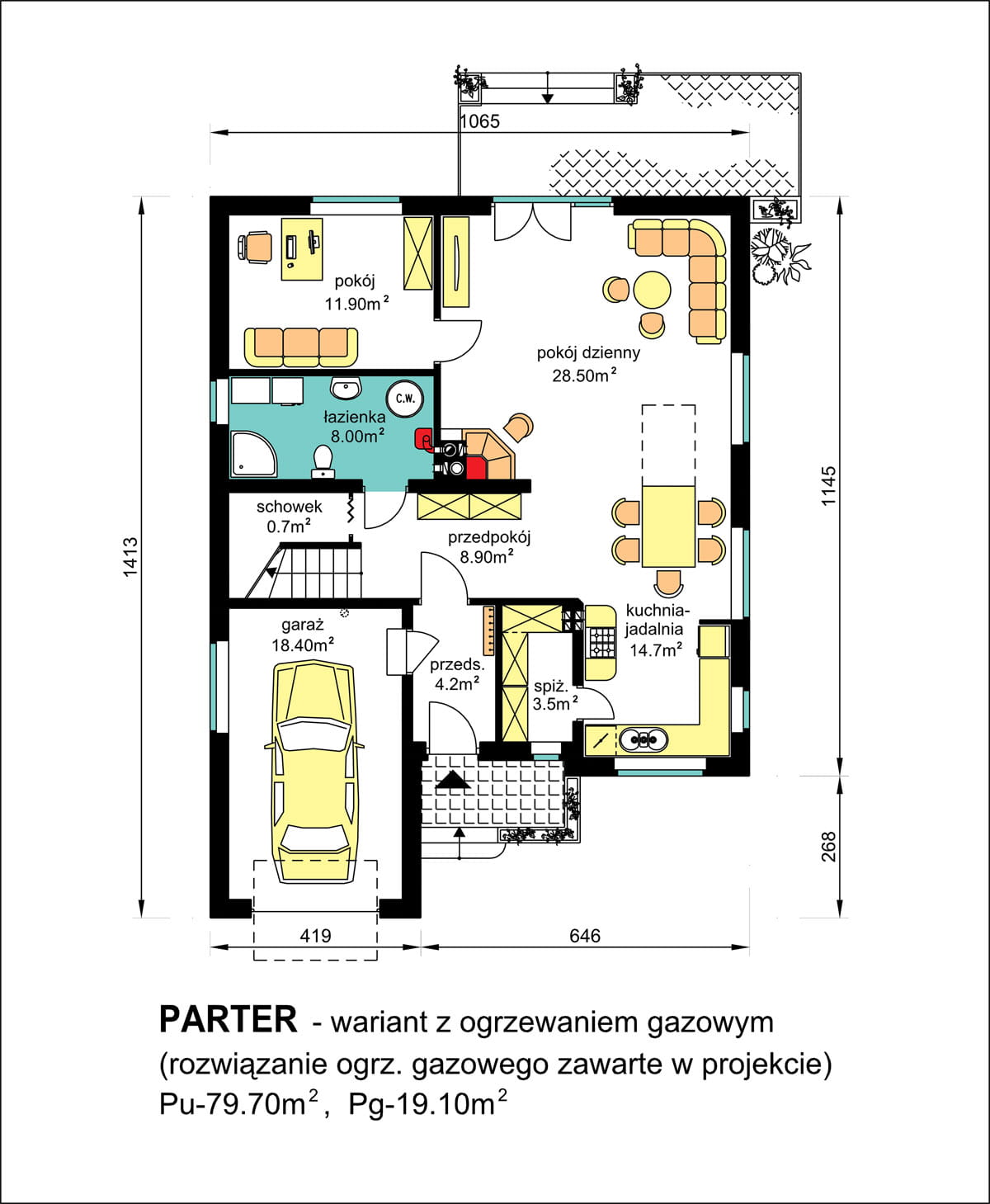

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

W obu wariantach ogrzewania zaprojektowano instalację solarną wspomagającą przygotowanie c.w.u.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne nadziemia murowane z bloczków z betonu komórkowego grub. 24cm z lekkim dociepleniem zewnętrznym.  Ściany wewnętrzne nośne grub. 25cm i 20cm murowane z bloczków silikatowych oraz z bloczków z betonu komórkowego. Stropy  prefabrykowane  gęstożebrowe. Ławy  fundamentowe żelbetowe wylewane, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa lub ceramiczna albo blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
