Projekt domu BW-32

BW-32

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 135,2m2

Powierzchnia zabudowy  143,70m2

Powierzchnia dachu  225,60m2

Kubatura  838,90m3

Minimalne wymiary działki 19,90 x 22,00m

Wysokość pomieszczeń  2,70, 2,60m

Wysokość budynku 8,66m

Kąt nachylenia dachu 36st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny, parterowy z poddaszem mieszkalnym, nie podpiwniczony, z garażem dobudowanym. Na parterze budynku zaprojektowano strefę dzienną mieszkania zawierającą: pokój dzienny, pokój gabinetowy, kuchnię z jadalnią, węzeł sanitarny i małą garderobę. Na poddaszu znajduje się strefa nocna mieszkania zawierająca: trzy sypialnie, łazienkę i strych nad garażem. Wielkość mieszkania odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

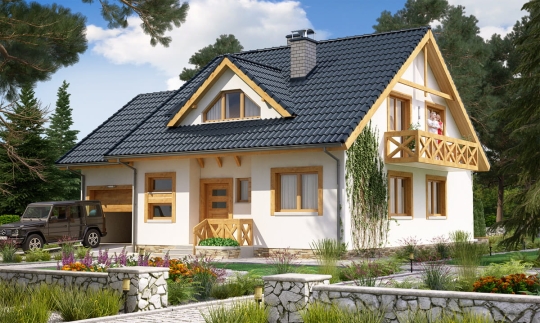

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Forma architektoniczno - przestrzenna – prosta, na rzucie prostokąta z dachem dwuspadowym o nachyleniu 36°, ułożonym kalenicą równolegle do frontowej linii zabudowy. W zależności od otaczających budynków dopuszcza się zwiększenie kąta nachylenia dachu do 42°. W projekcie przewidziano garaż dobudowany jednostanowiskowy z kotłownią na paliwo stałe wydzieloną w tylnej części segmentu garażowego oraz strychem dostępnym z  poziomu poddasza.

Projekt zawiera wariantowy rzut parteru z kotłem gazowym 2-funcyjnym umieszczonym w łazience na parterze.

Ogrzewanie budynku zaprojektowano z własnego kotła na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne nadziemia murowane z bloczków z betonu komórkowego grub. 24cm (częściowo także z bloczków silikatowych grub. 24cm) z lekkim dociepleniem zewnętrznym.  Ściany wewnętrzne nośne grub. 25cm i 20cm murowane z bloczków silikatowych oraz z bloczków z betonu komórkowego. Stropy  prefabrykowane  gęstożebrowe. Ławy  fundamentowe żelbetowe wylewane, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo – płatwiowy.  Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe (ekogroszek, drewno itp.) lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
