BW-39 wariant 6

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 95.70m2   ( w wersji na paliwo stałe 92.10m2 )

Powierzchnia zabudowy  183,50m2

Powierzchnia dachu  254,00m2

Kubatura  741,80m3

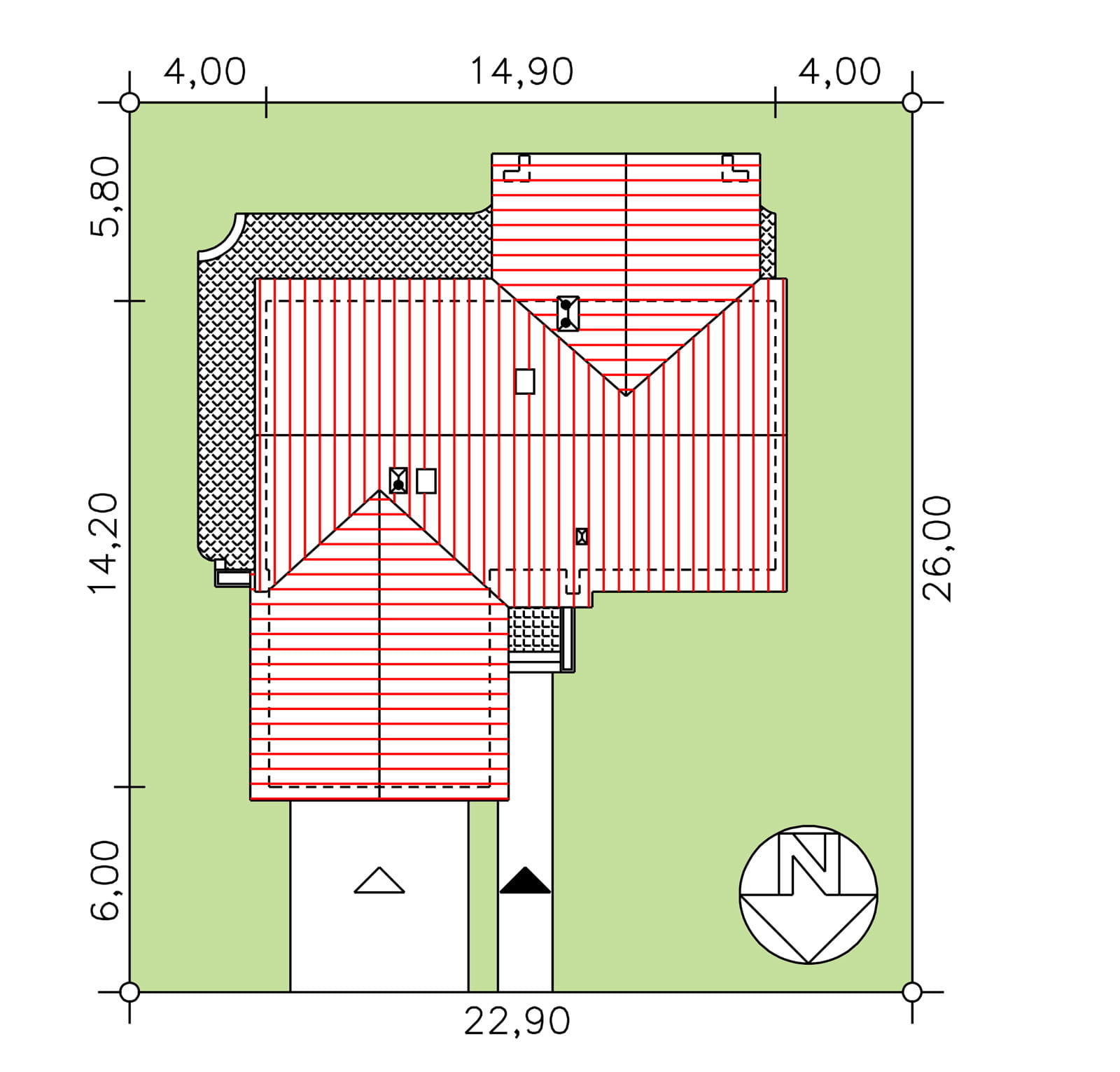

Minimalne wymiary działki  22,90 x 26,00m

Wysokość pomieszczeń 2,78m

Wysokość budynku 5,85m

Kąt nachylenia dachu  30 i 27st.

Kotłownia z piecem na paliwo stałe - TAK

Ogrzewanie gazowe - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy, bez podpiwniczenia i poddasza użytkowego.

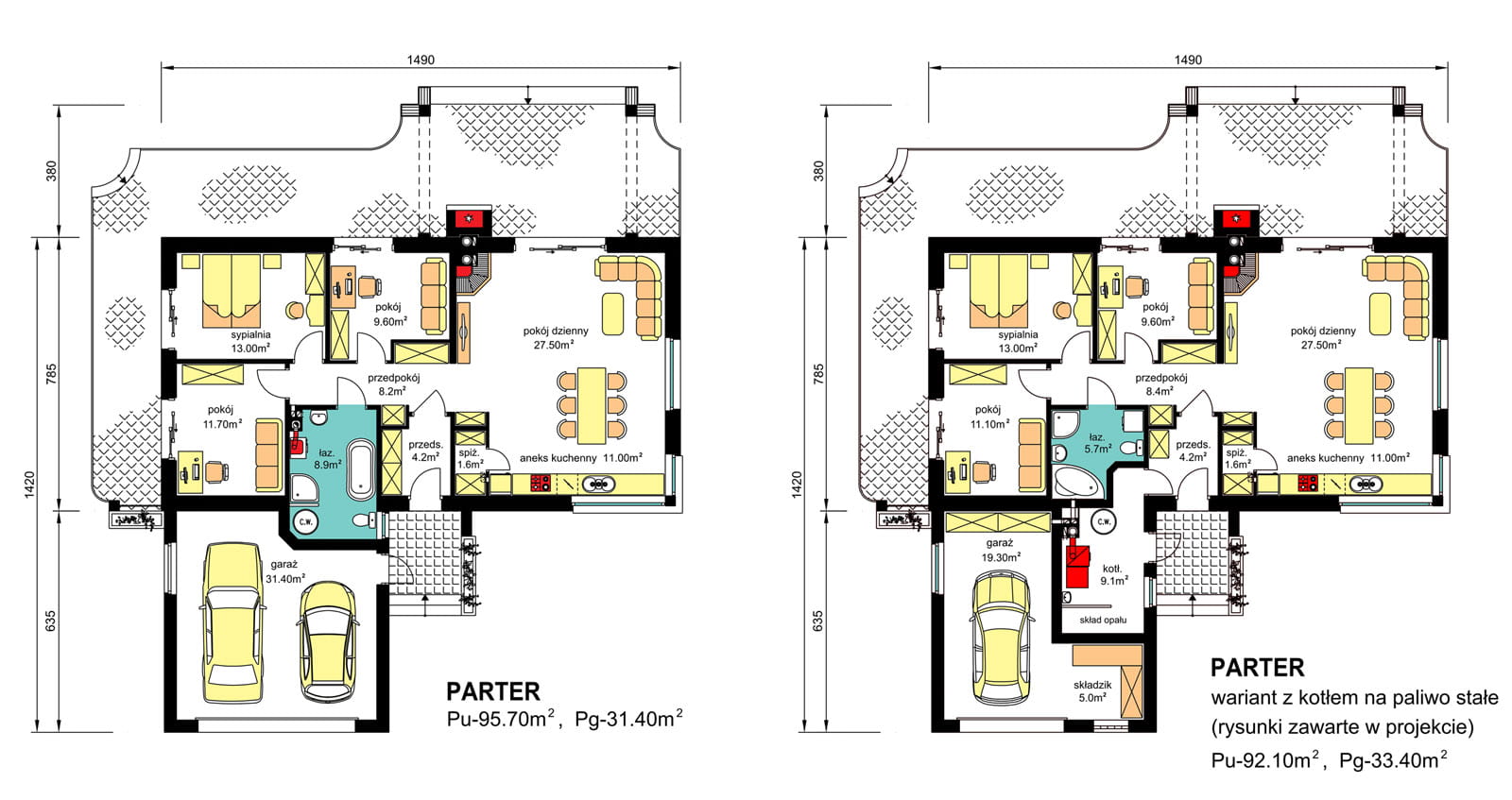

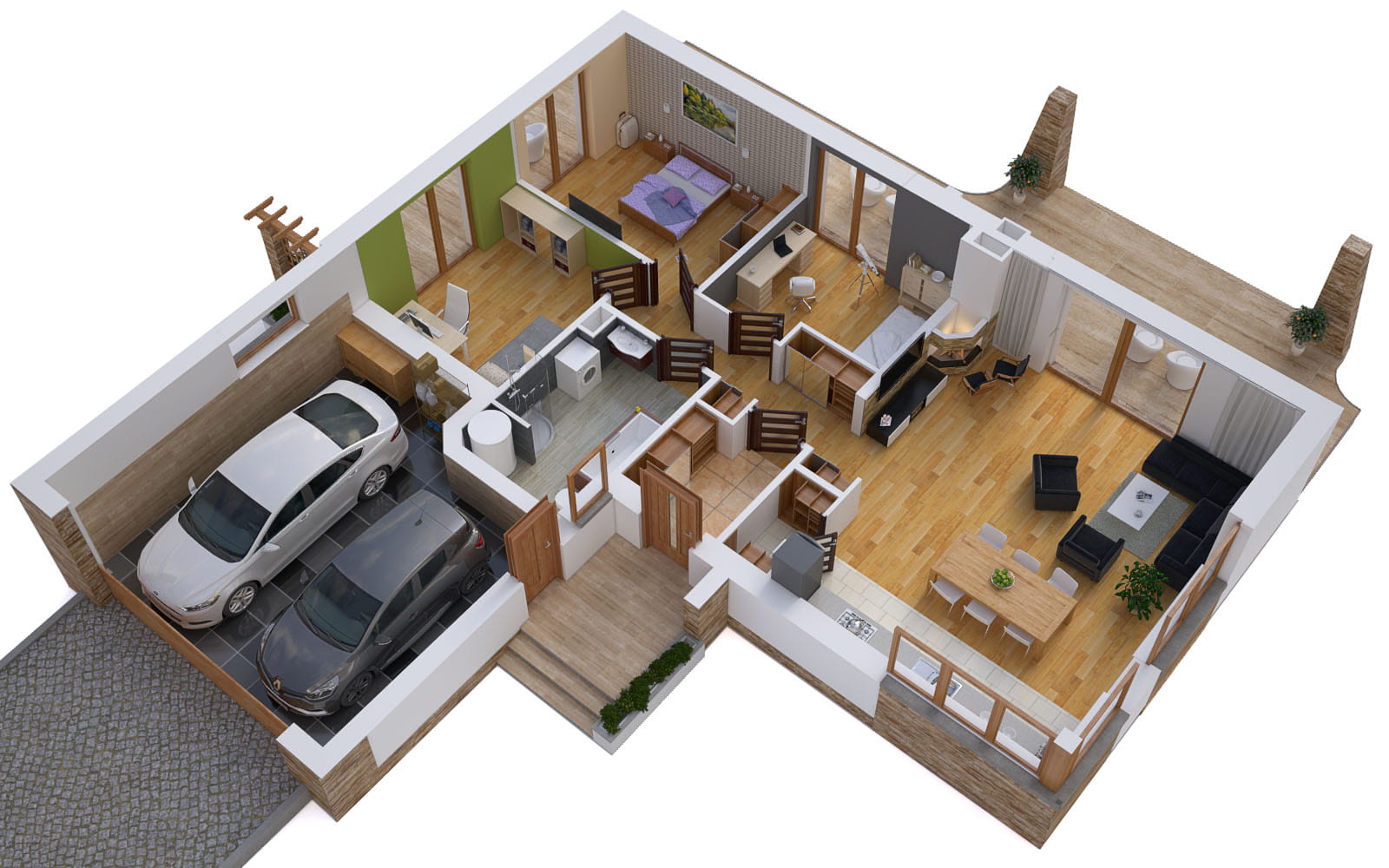

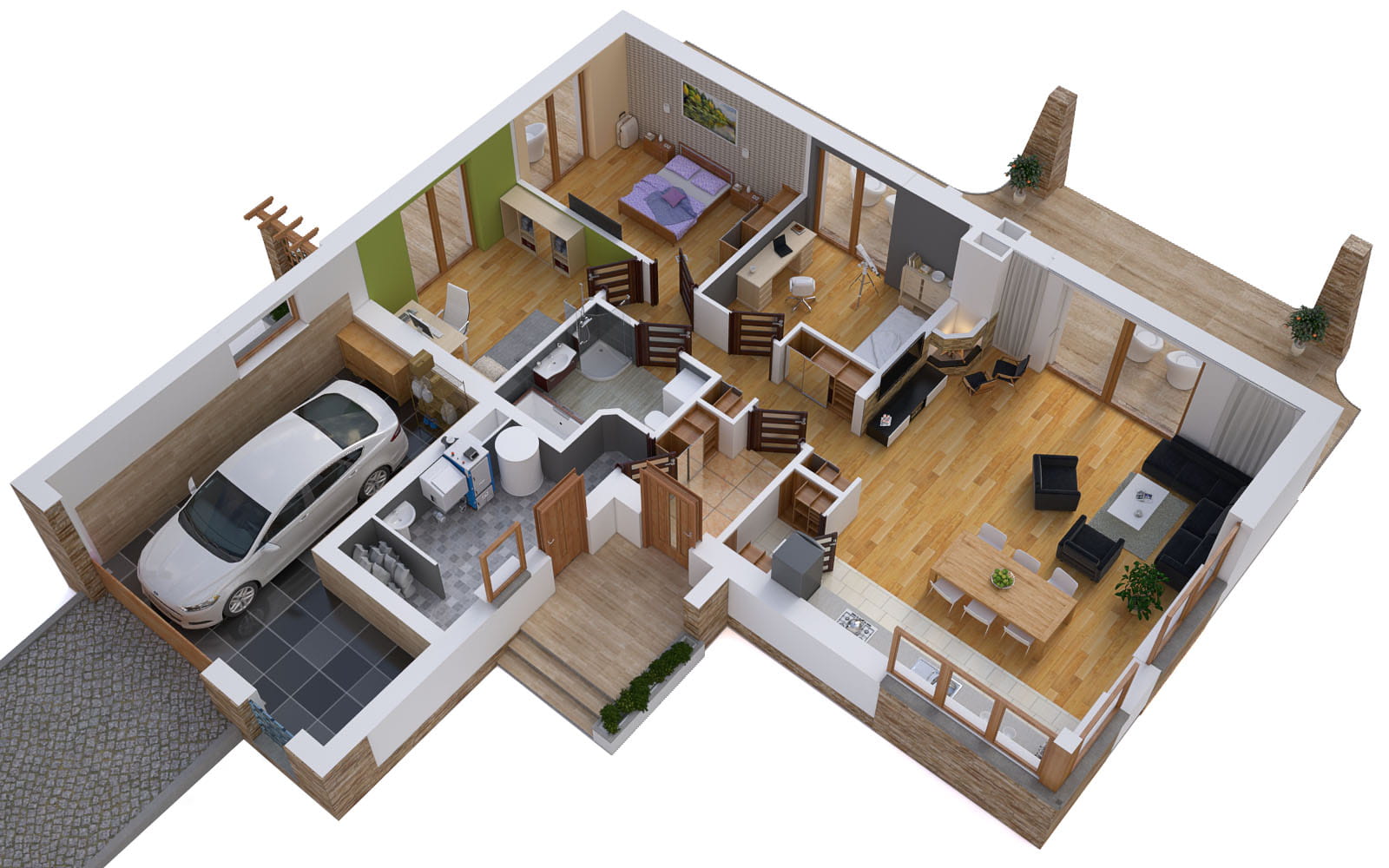

Program użytkowy: pokój dzienny, kuchnia, spiżarka, łazienka, 3 sypialnie, garaż 2-stanowiskowy w wersji z ogrzewaniem gazowym, a w rozwiązaniu wariantowym z kotłem na paliwo stałe garaż 1-stanowiskowy oraz kotłownia ze składem opału.

Wielkość mieszkania odpowiada potrzebom 3-4 osobowej rodziny.

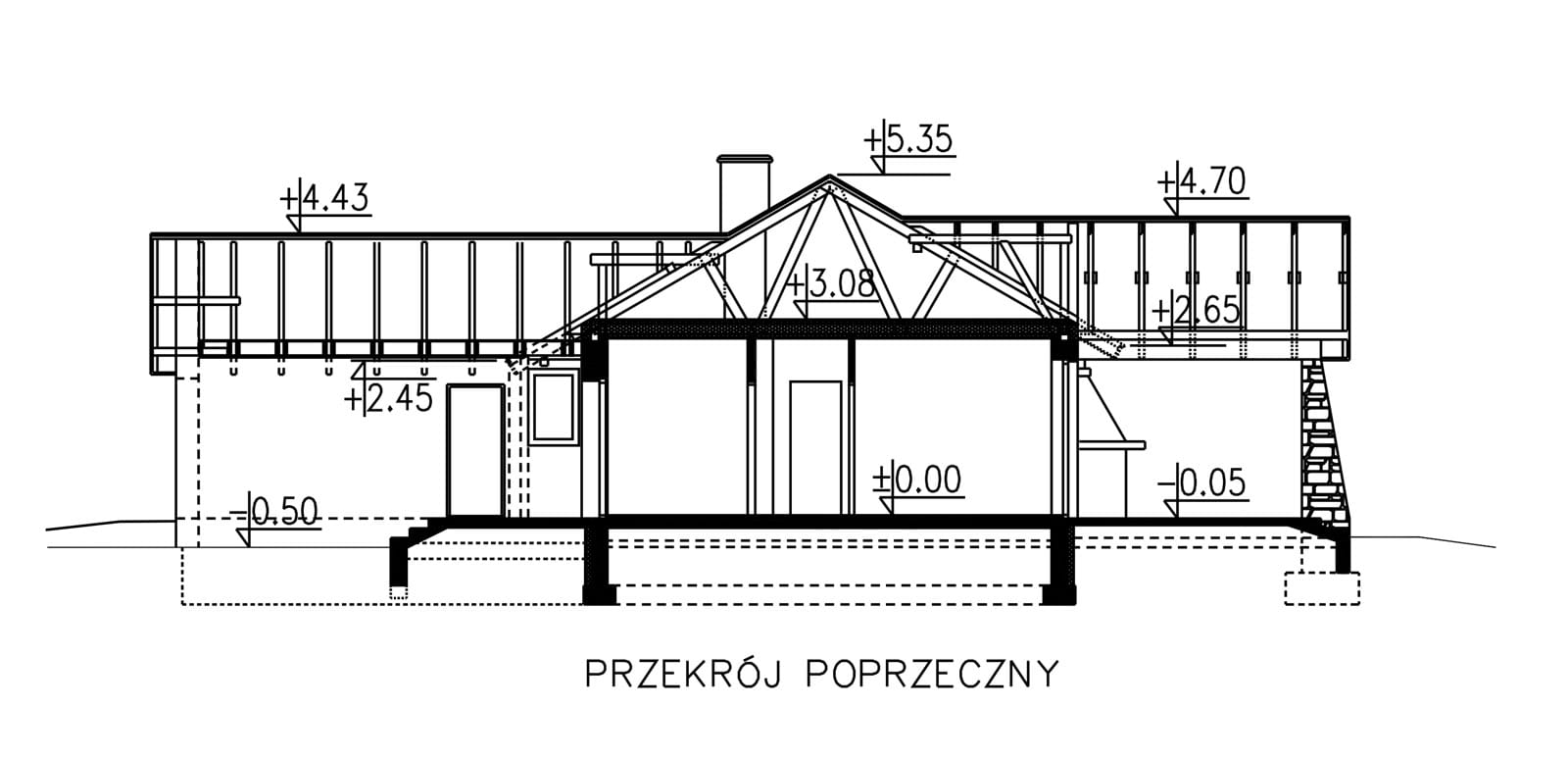

Rozwiązania architektoniczne.

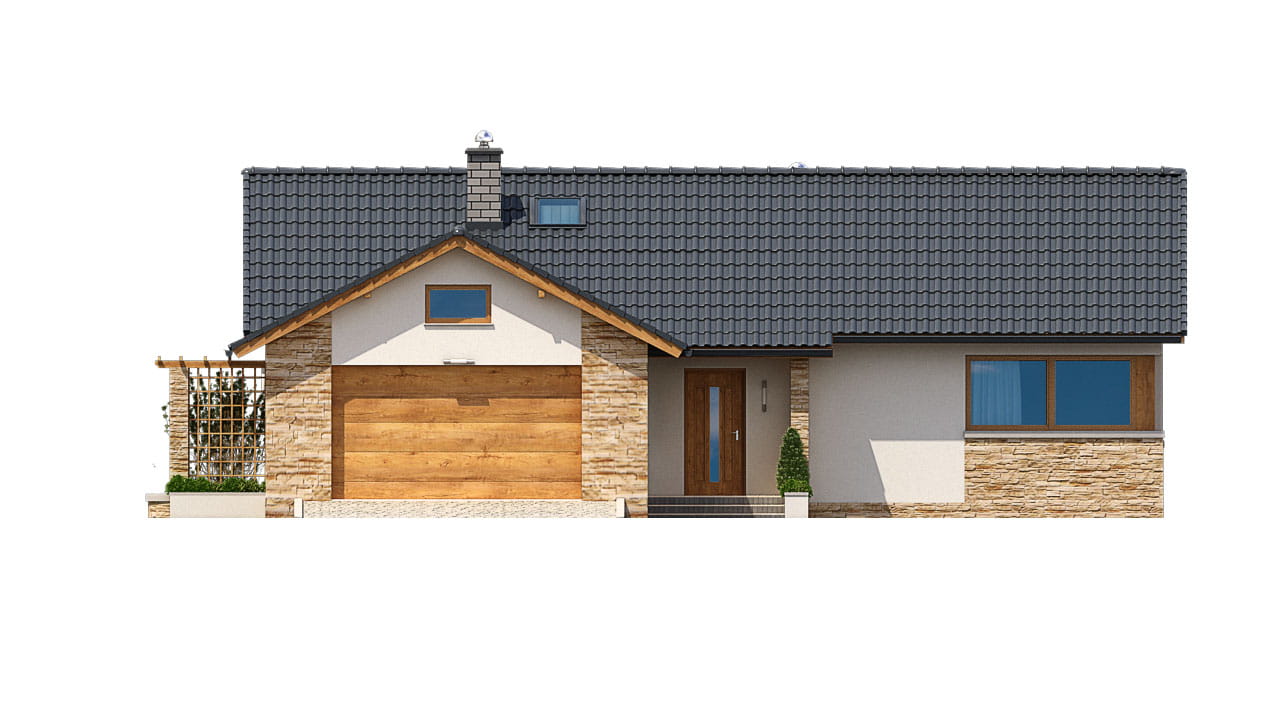

Zaprojektowano budynek parterowy bez poddasza użytkowego z rozwiązaniem funkcji mieszkania na poziomie parteru. Dach wielospadowy o nachyleniu połaci 30° i 27°. Pokrycie dachu – dachówka, blacha dachówkowa lub gont papowy (przy odpowiednim rozwiązaniu podkładów). Od strony frontowej garaż dobudowany 2-stanowiskowy, alternatywnie 1-stanowiskowy z wydzieloną kotłownią na paliwo stałe.

Taras ogrodowy w części przylegającej do pokoju dziennego przekryty dwuspadowym dachem podpartym słupami żelbetowymi. Przy ścianie tylnej budynku usytuowano kominek ogrodowy.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej. Ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Ławy fundamentowe żelbetowe wylewane. Ściany fundamentowe betonowe wylewane lub murowane z bloczków betonowych. Stropodach z lekkich wiązarów deskowych. Dach nad tarasem – drewniany jętkowy.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania  na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

UWAGA: Do projektu dołączamy bezpłatnie aneks z projektem wentylacji mechanicznej.

Projekt spełnia wymagania  “Warunków technicznych” od 2021r.
