Projekt domu BW-39 wariant 2. - Pow. użytkowa 97,90m2 lub 105,70m2

BW-39 wariant 2

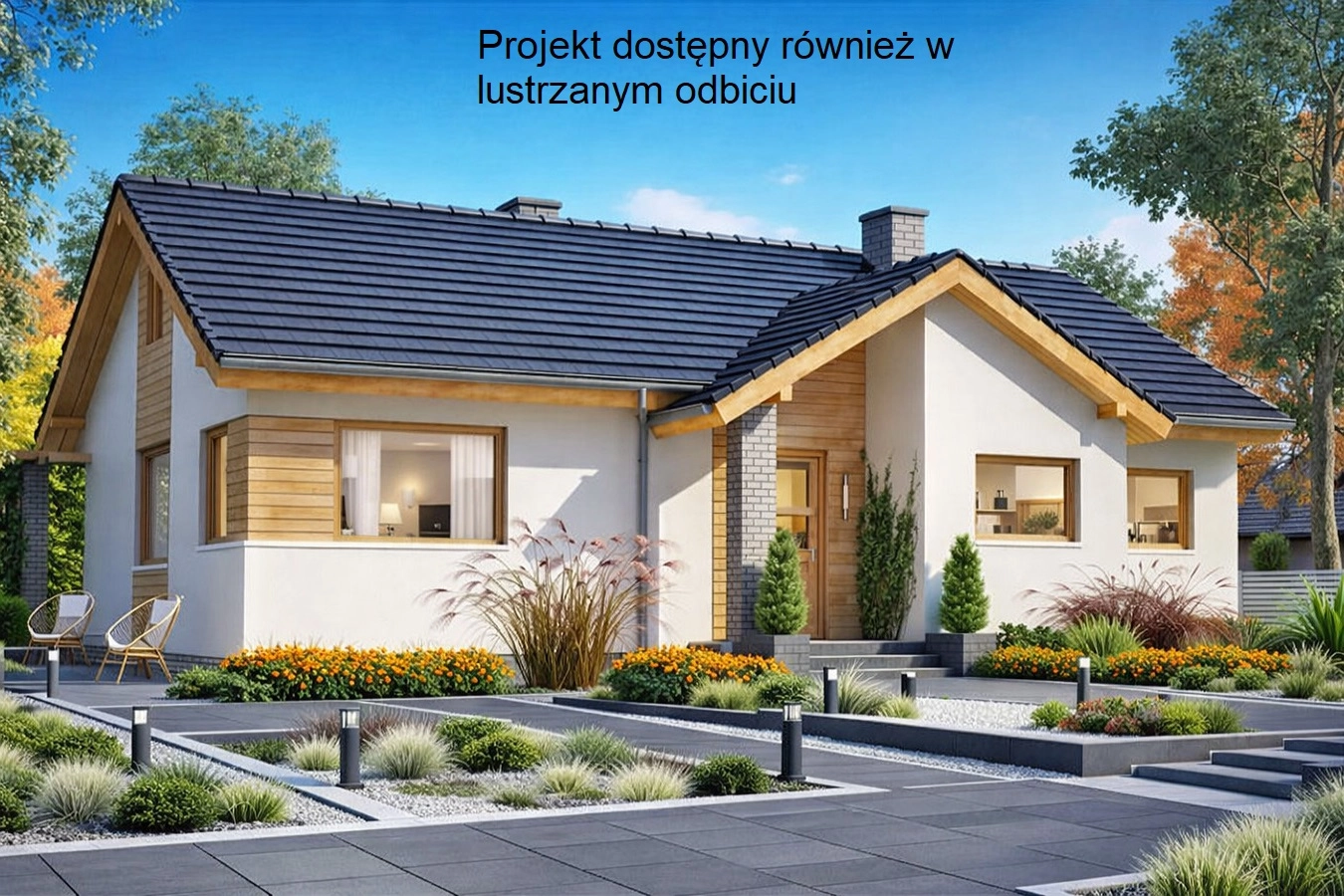

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 97,90m2 (z kotłem gazowym 105,70m2)

Powierzchnia zabudowy  137,40m2

Powierzchnia dachu  191,80m2

Kubatura 603,10m3

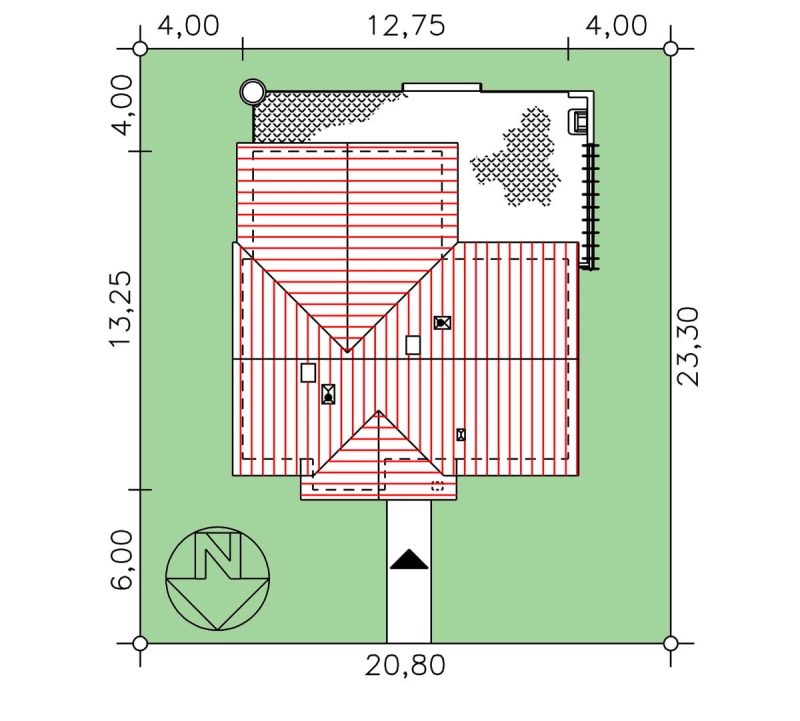

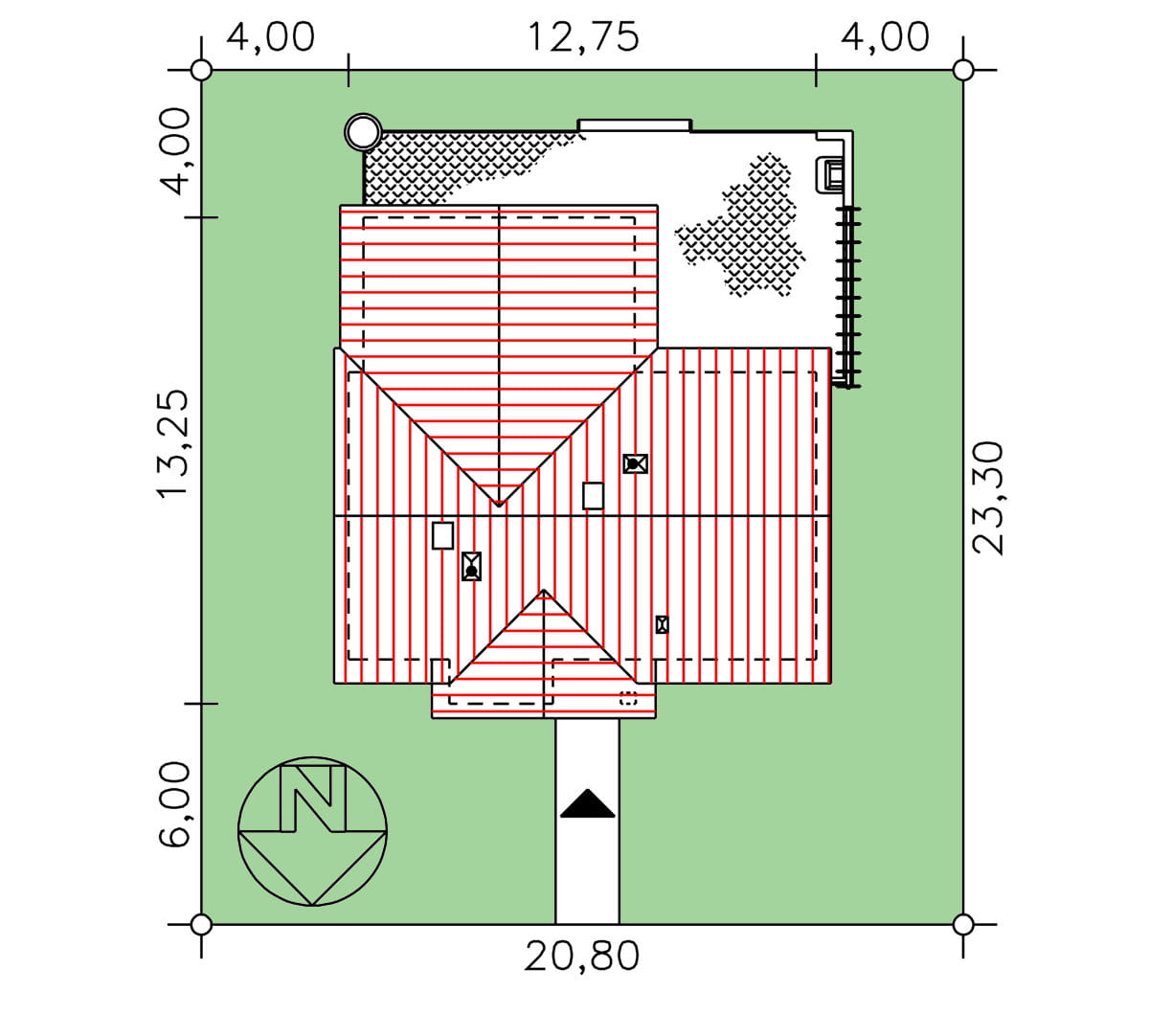

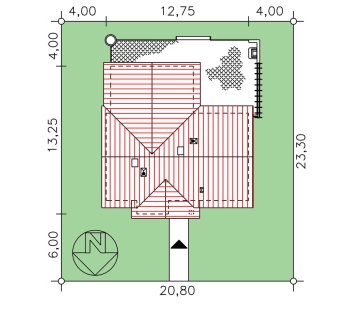

Minimalne wymiary działki  20,80 x 23,30m

Wysokość pomieszczeń  2,78, 2,50m

Wysokość budynku 5,85m

Kąt nachylenia dachu  30st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy, bez podpiwniczenia i poddasza użytkowego.

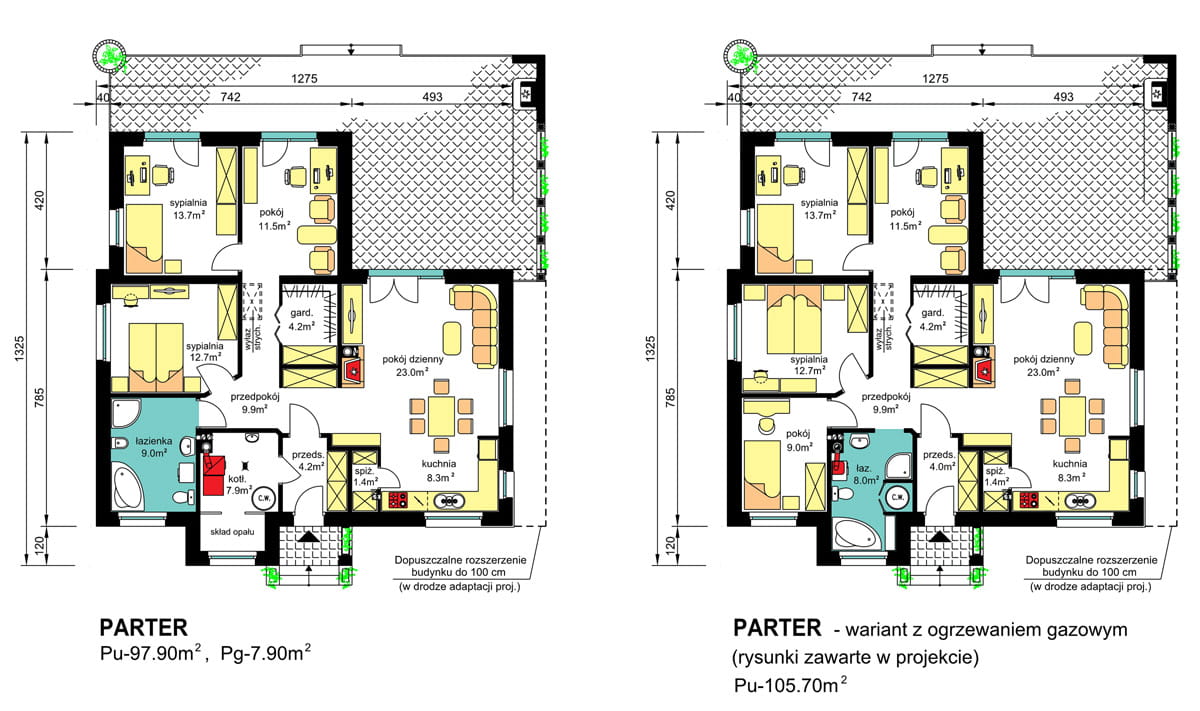

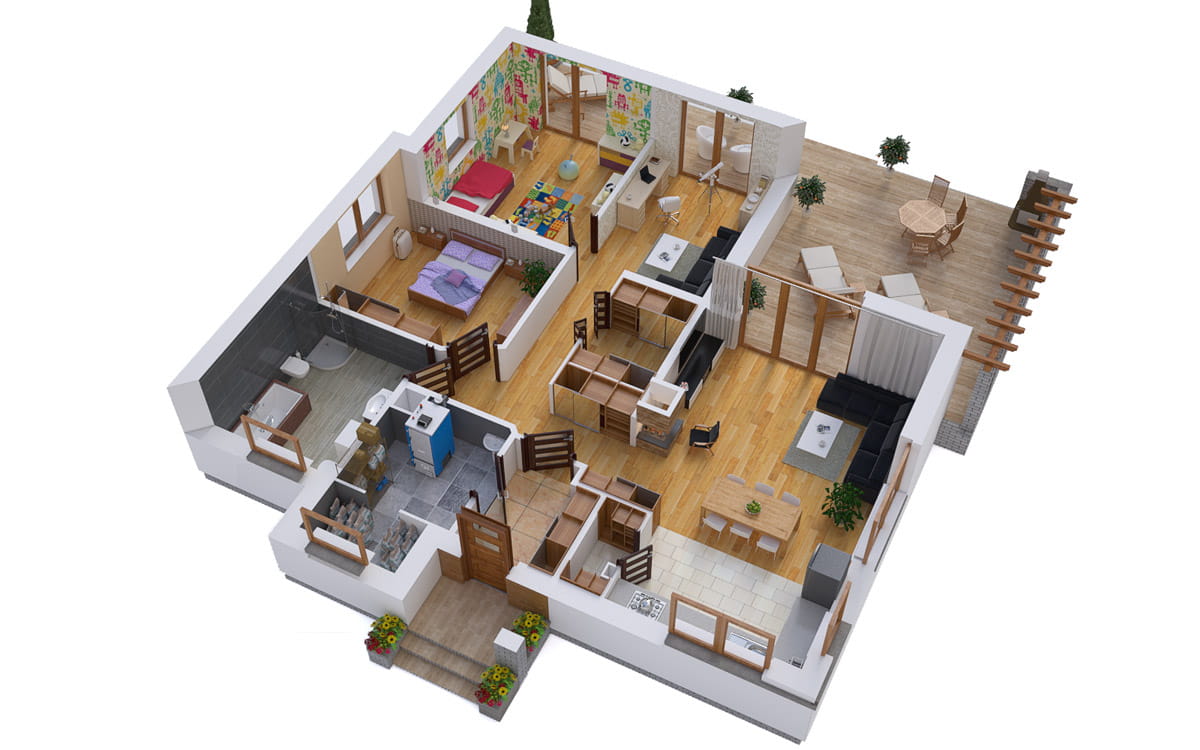

Program użytkowy budynku : pokój dzienny, kuchnia robocza, spiżarka, łazienka, 2 lub 3 sypialnie (w zależności od rodzaju ogrzewania), pokój do pracy, kotłownia na paliwo stałe lub kocioł gazowy kondensacyjny umieszczony w łazience.

Wielkość mieszkania odpowiada potrzebom 3-4 osobowej rodziny.

Rozwiązania architektoniczne.

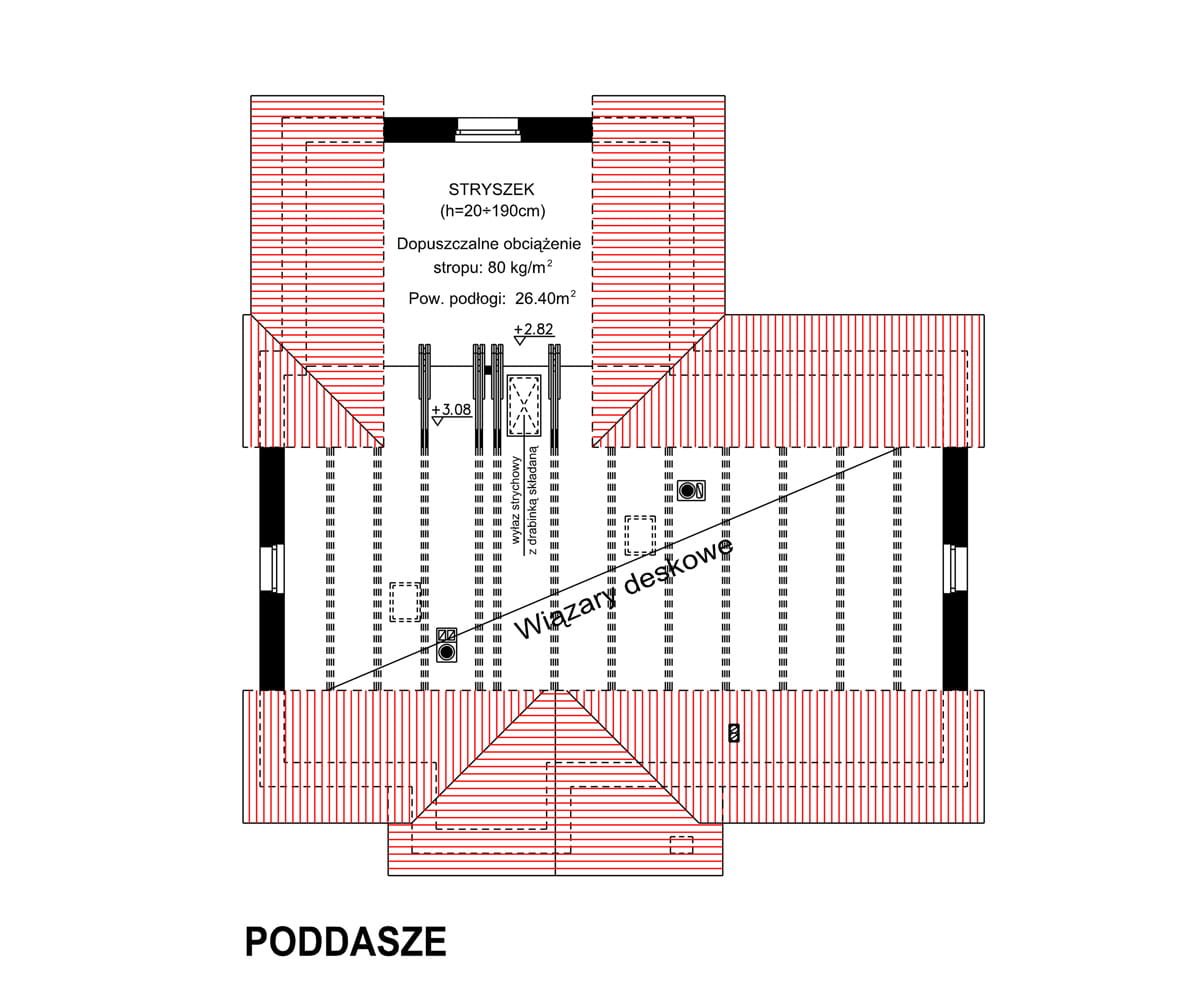

Zaprojektowano budynek parterowy bez poddasza użytkowego z rozwiązaniem funkcji mieszkania na poziomie parteru. Dach wielospadowy o lekkiej konstrukcji z wiązarów drewnianych. Na członie tylnym dach krokwiowy + strop drewniany, co umożliwia wykorzystanie uzyskanej przestrzeni strychowej na mały składzik lub t.p. Nachylenie połaci dachowych 30°. Pokrycie dachu – dachówka, blacha dachówkowa lub gont papowy (przy odpowiednim rozwiązaniu podkładów).

Pokazane w projekcie elementy zagospodarowania terenu w postaci murków i trejażu osłonowego nie są obligatoryjne do wykonania. Mogą też podlegać modyfikacji na etapie projektu zagospodarowania działki.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

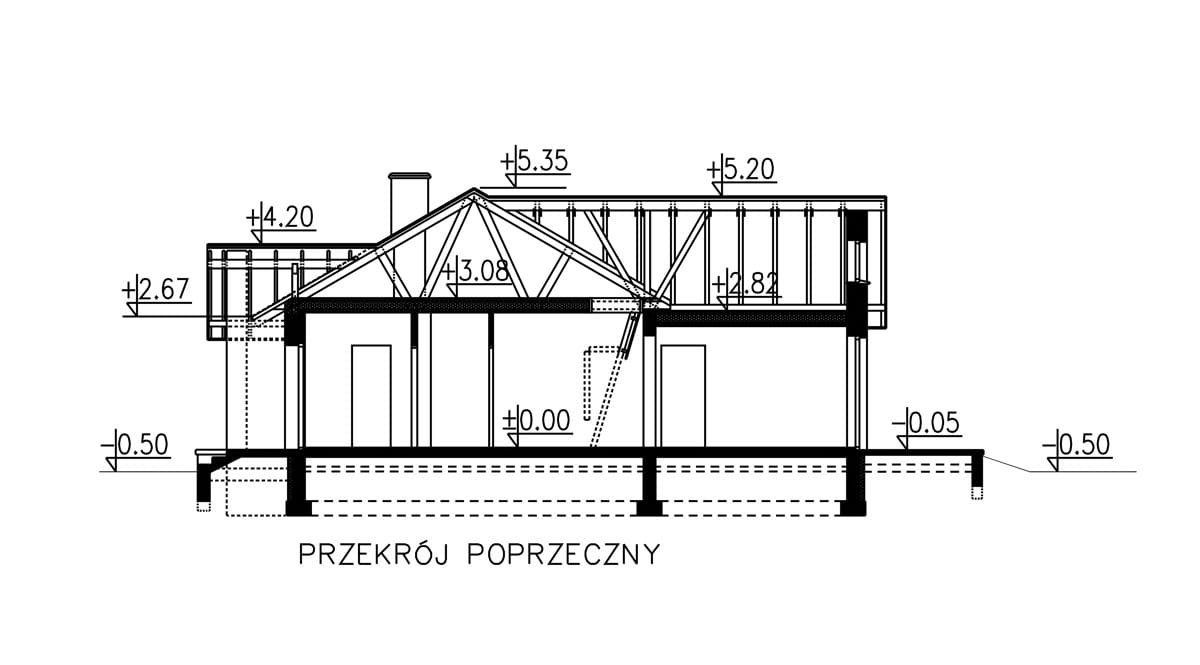

Budynek zaprojektowano w technologii tradycyjnej. Ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Ławy fundamentowe żelbetowe wylewane. Ściany fundamentowe betonowe wylewane lub murowane z bloczków betonowych. Stropodach z lekkich wiązarów deskowych, a nad segmentem tylnym dach krokwiowy oraz strop na belkach drewnianych.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania  “Warunków technicznych” od 2021r.
