Projekt domu BW-39 wariant 1 z garażem - Pow. użytkowa 72,40m2 lub 78,20m2

Producent: Postaw Dom (przejdź do produktów)

Pow. użytkowa 72,40m2 lub 78,20m2

Przejdź do pełnego opisu

3 730,00 zł

Ceny podane bez kosztów dostawy.

Dostępność:

dostępny

darmowa dostawa

zobacz swój prezent

Ilość

kpl.

Zapytaj o produkt

Czas wysyłki: 48 godzin

Udostępnij

Dostawa

od 0,00 zł - Kurier Inpost

opis techniczny

BW-39 wariant 1 z garażem

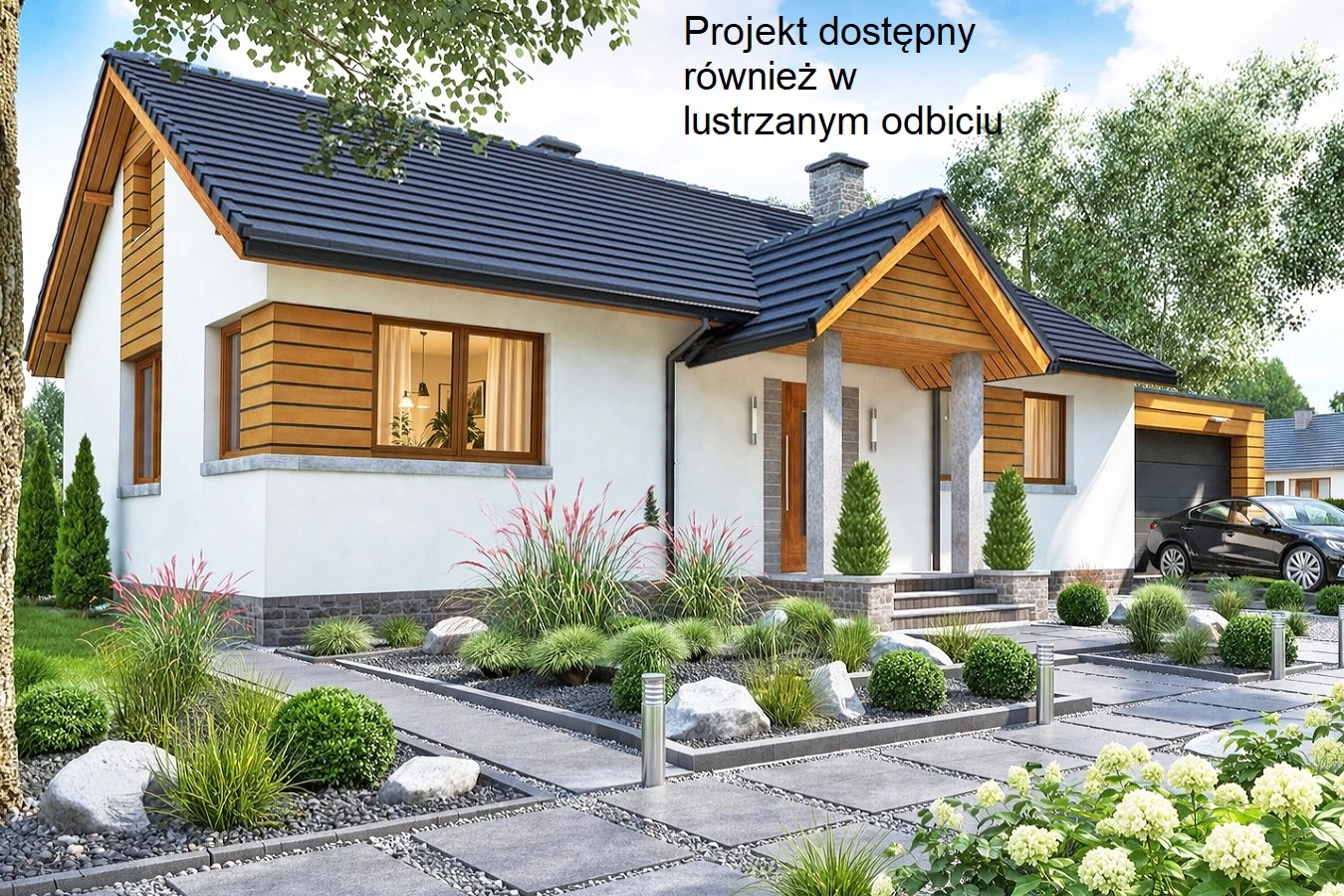

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

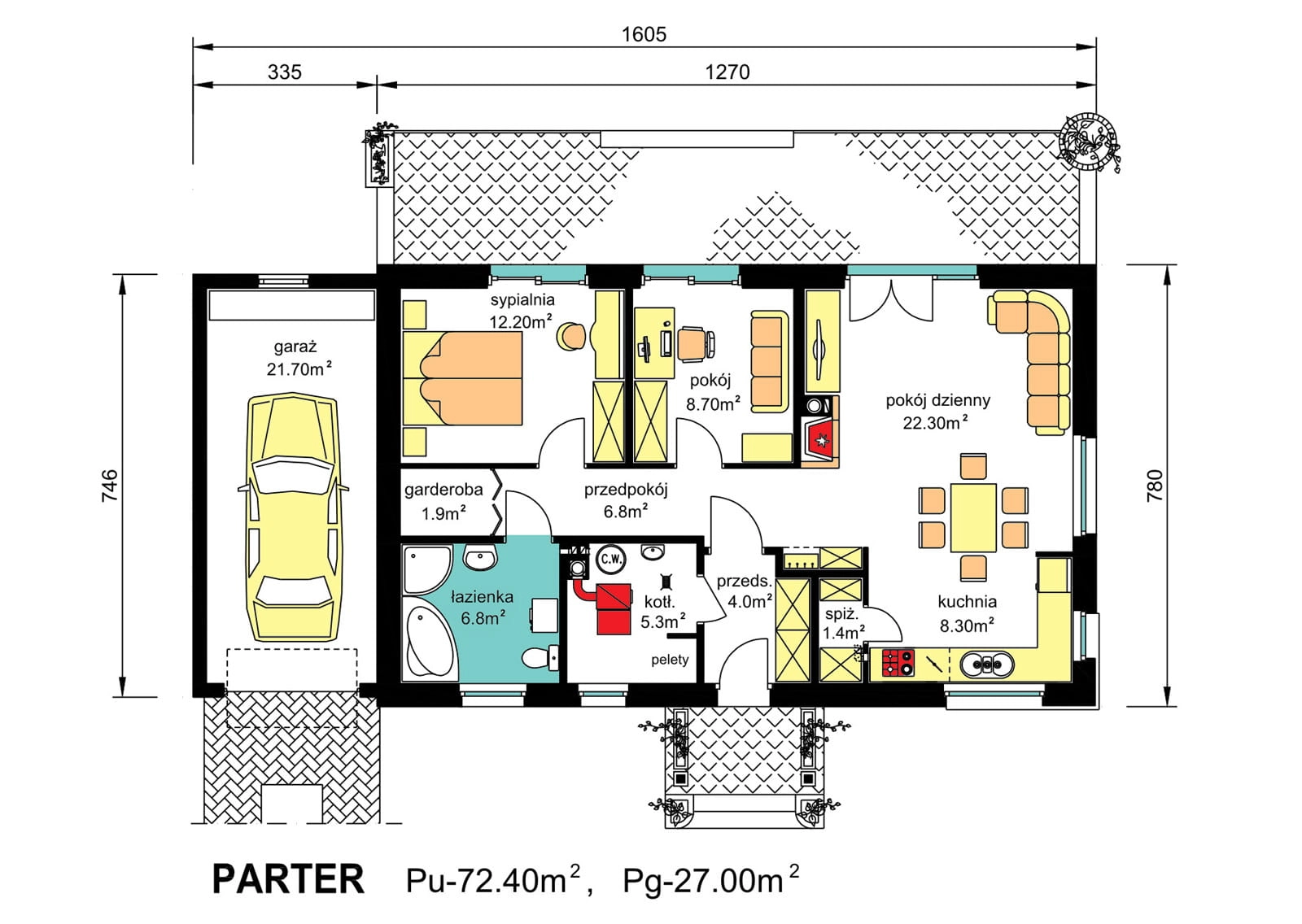

Pow. użytkowa 72.40m2 ( w wersji z kotłem gazowym 78.20m2 )

Powierzchnia zabudowy 127,60m2

Powierzchnia dachu 148,50 + garaż 24,60m2

Kubatura 437,60 + garaż 69,90m3

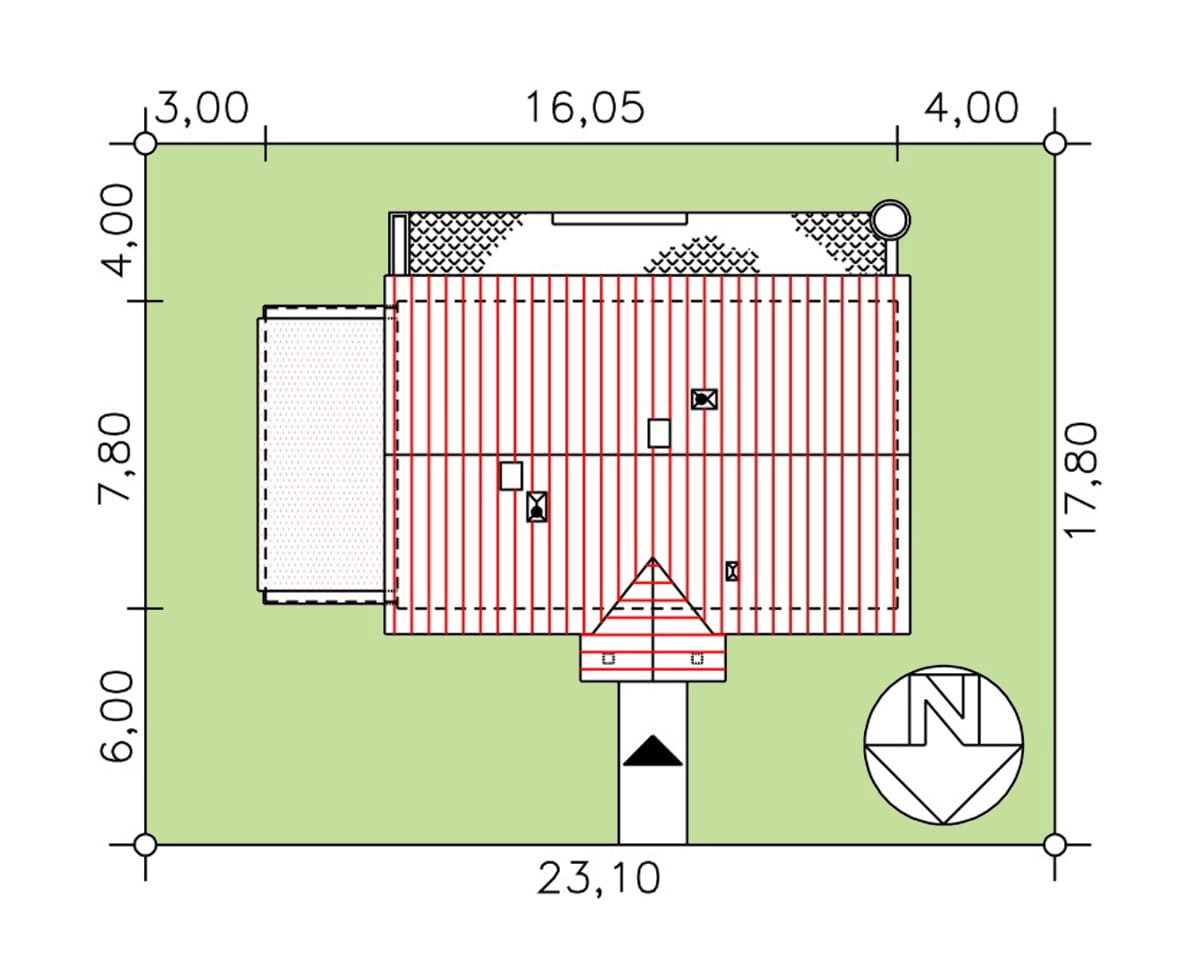

Minimalne wymiary działki 23,10 x 17,80m

Wysokość pomieszczeń 2,78m

Wysokość budynku 5,85m

Kąt nachylenia dachu 30st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny, wolnostojący, parterowy bez podpiwniczenia i poddasza użytkowego.

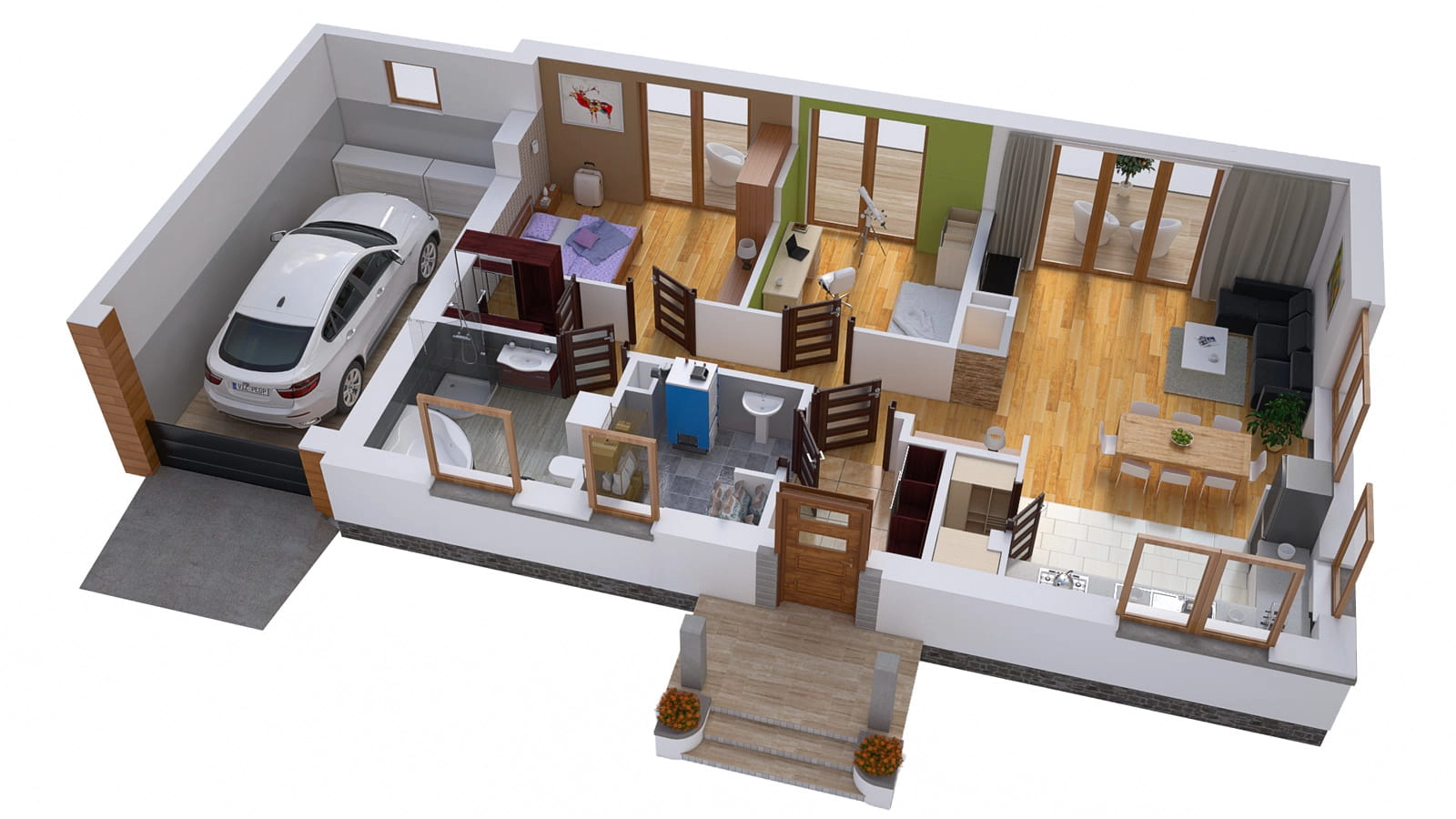

Program użytkowy budynku : pokój dzienny, kuchnia ze spiżarką, łazienka, 2 sypialnie (lub 3 sypialnie w wersji z kotłem gazowym), kotłownia na paliwo stałe, garaż dobudowany 1-stanowiskowy.

Wielkość mieszkania odpowiada potrzebom 3-4 osobowej rodziny.

Rozwiązania architektoniczne.

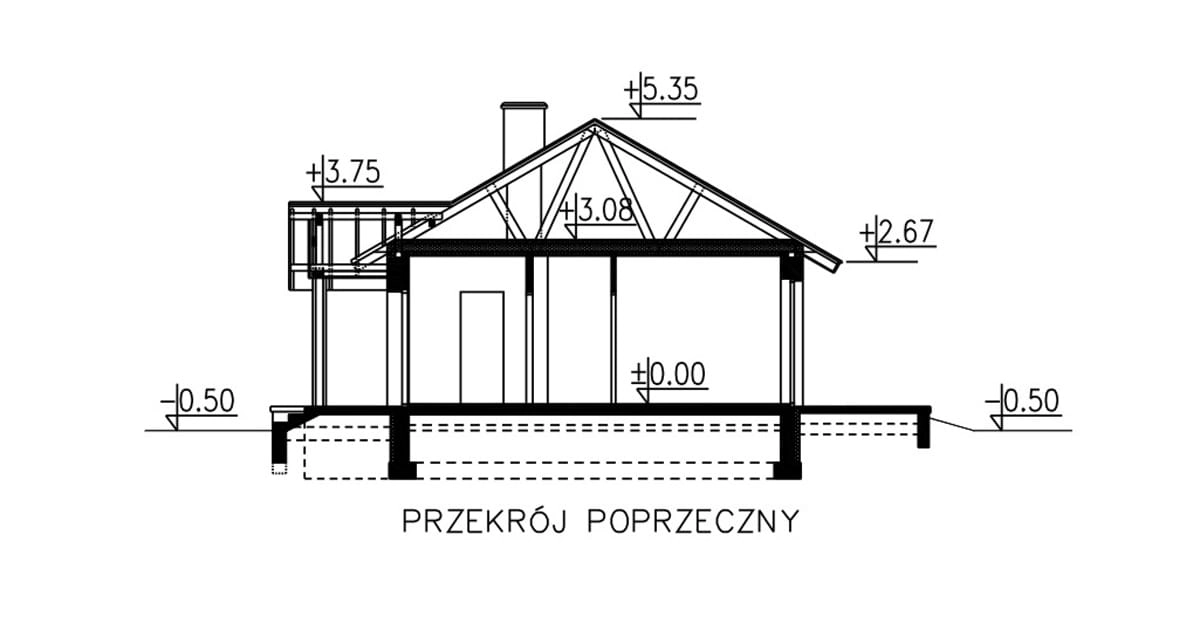

Przyjęto maksymalnie uproszczone rozwiązanie domu, tak pod względem formy przestrzennej, jak również rozwiązań konstrukcyjnych. Budynek oparto na rzucie prostokąta, na który nałożono lekki drewniany stropodach z wiązarów deskowych z dociepleniem pasa dolnego. Dach dwuspadowy o nachyleniu połaci 30°. Dopuszcza się możliwość zwiększenia kąta nachylenia dachu do 35° (co daje podniesienie kalenicy o 50cm). Dla urozmaicenia prostej bryły wprowadzono facjatkę frontową z podcieniem wejściowym podpartą słupkami drewnianymi obłożonymi płytami z twardego polistyrenu + tynk cienkowarstwowy.

Projekt przewiduje garaż dobudowany do ściany bocznej budynku ze stropodachem płaskim pokrytym papą. Na etapie adaptacji projektu do terenu dopuszcza się rezygnację z garażu i wykreślenie go z projektu.

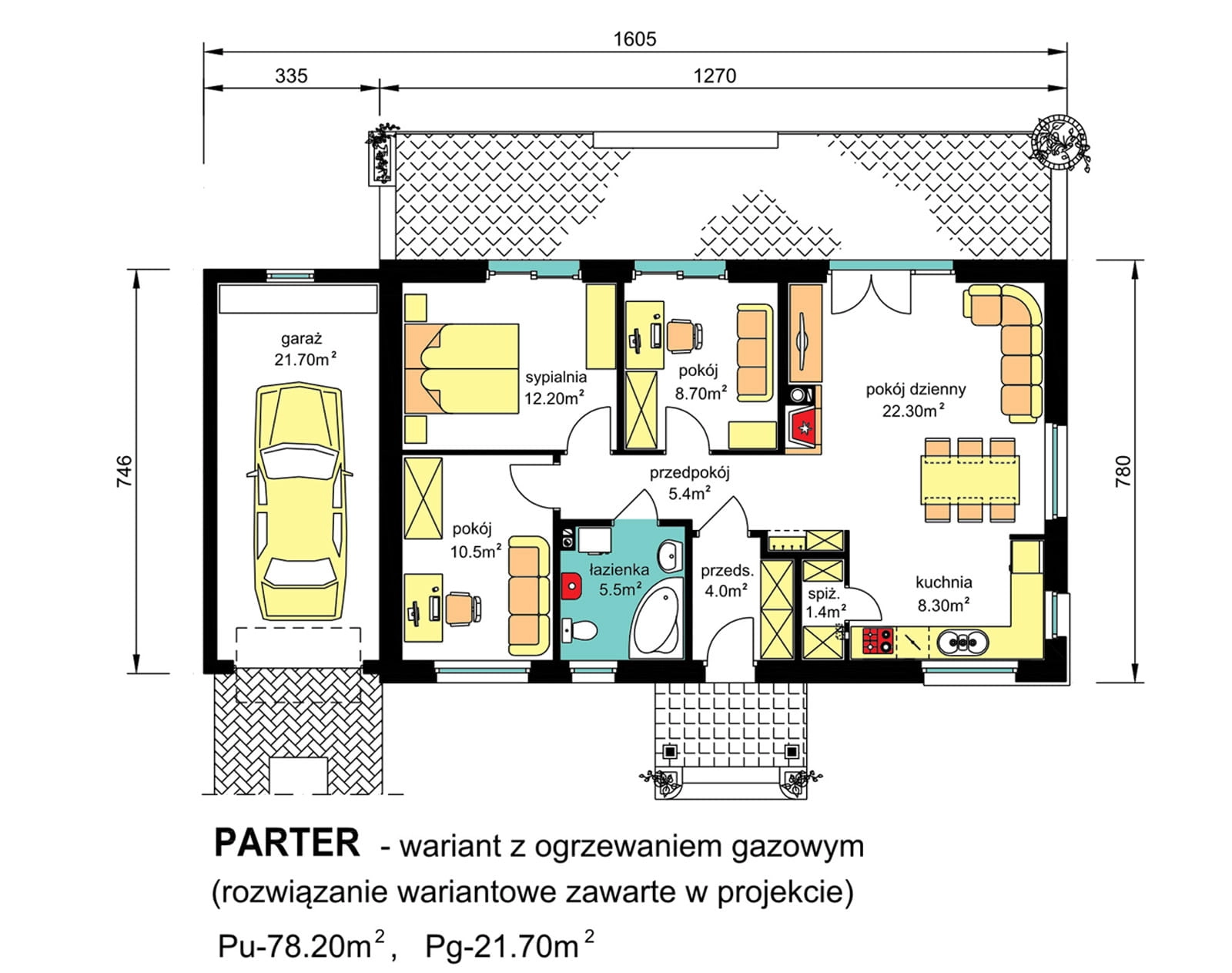

W projekcie przyjęto ogrzewanie z własnej kotłowni na paliwo stałe (pellety). Wariantowo przewidziano ogrzewanie budynku kotłem gazowym umieszczonym w łazience. W tym wariancie w budynku znajdują się 3 sypialnie.

W przypadku realizacji budynku z ogrzewanie gazowym wskazano konieczność włączenia do projektu dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej. Ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Ławy fundamentowe żelbetowe wylewane. Ściany fundamentowe betonowe wylewane lub murowane z bloczków betonowych. Stropodach z lekkich wiązarów deskowych. Pokrycie dachu - dachówką cementową, ceramiczną lub blachą profilowaną dachówkową.

Stropodach garażu płaski z belek drewnianych. Pokrycie dachu garażu – 2 warstwy papy na deskowaniu.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

UWAGA: do projektu można zakupić aneks z projektem wentylacji mechanicznej z rekuperacją. (szczegóły)

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
