Projekt domu BW-39 wariant 5

Dostępność: dostępny
Wysyłka w: 48 godzin
Cena: 2 850,00 zł 2850.00
zawiera 23% VAT.
ilość szt.

towar niedostępny

Opis

 4 pokoje, ogrzewanie gazowe lub 3 pokoje z kotłownią na paliwo stałe.




BW-39 wariant 5

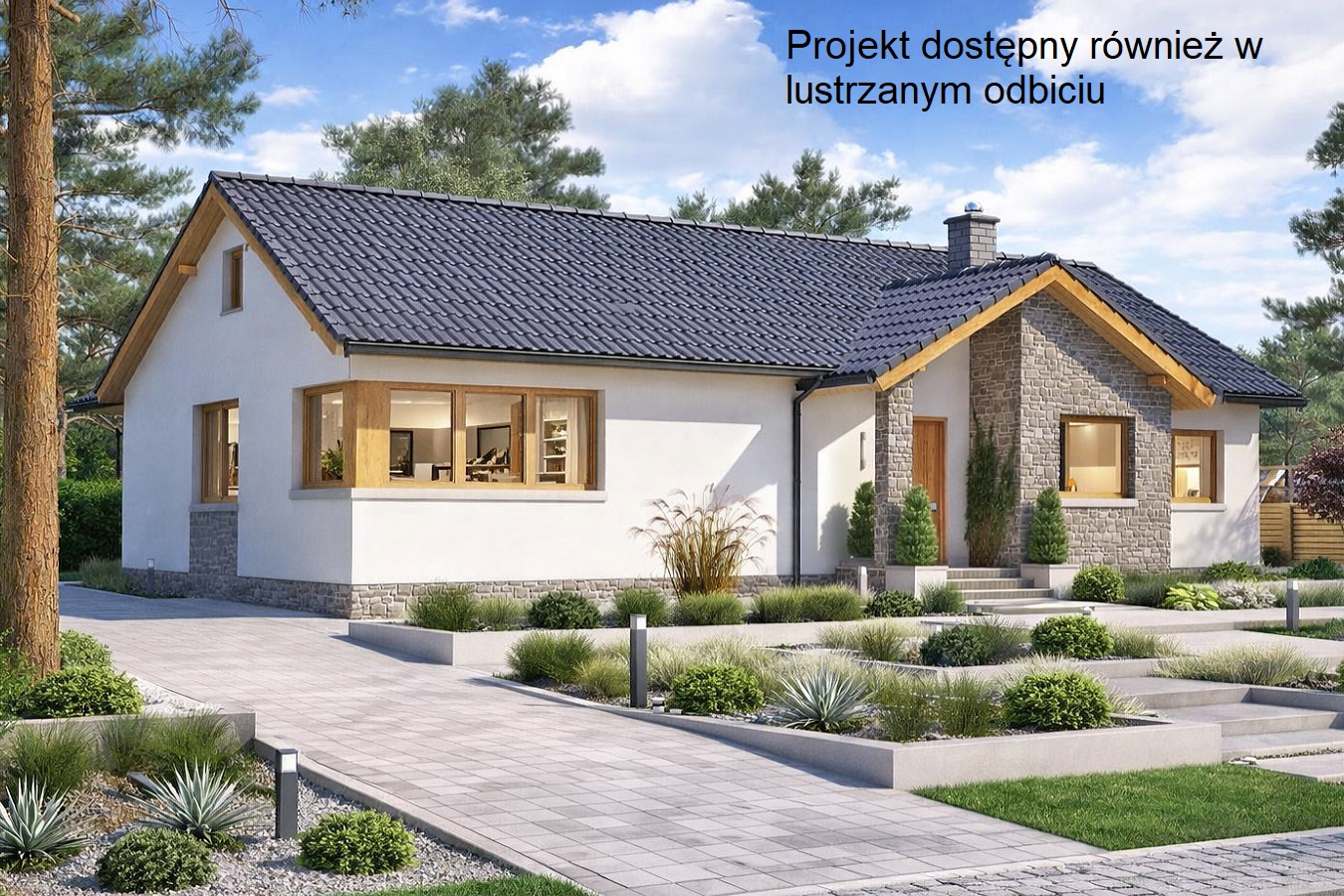

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 92.50m2   ( w wersji z kotłem gazowym 85.30m2 )

Powierzchnia zabudowy  144,50m2

Powierzchnia dachu  203,00m2

Kubatura  569,00m3

Minimalne wymiary działki  22,60 x 20,90m

Wysokość pomieszczeń 2,78m

Wysokość budynku 5,85m

Kąt nachylenia dachu  30st.

Kotłownia z piecem na paliwo stałe - TAK

Ogrzewanie gazowe - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy, bez podpiwniczenia i poddasza użytkowego.

Program użytkowy: pokój dzienny, kuchnia, spiżarka, łazienka, 3 sypialnie w wersji z ogrzewaniem gazowym, wariantowo 2 sypialnie i kotłownia na paliwo stałe.

Wielkość mieszkania odpowiada potrzebom 3-4 osobowej rodziny.

Rozwiązania architektoniczne.

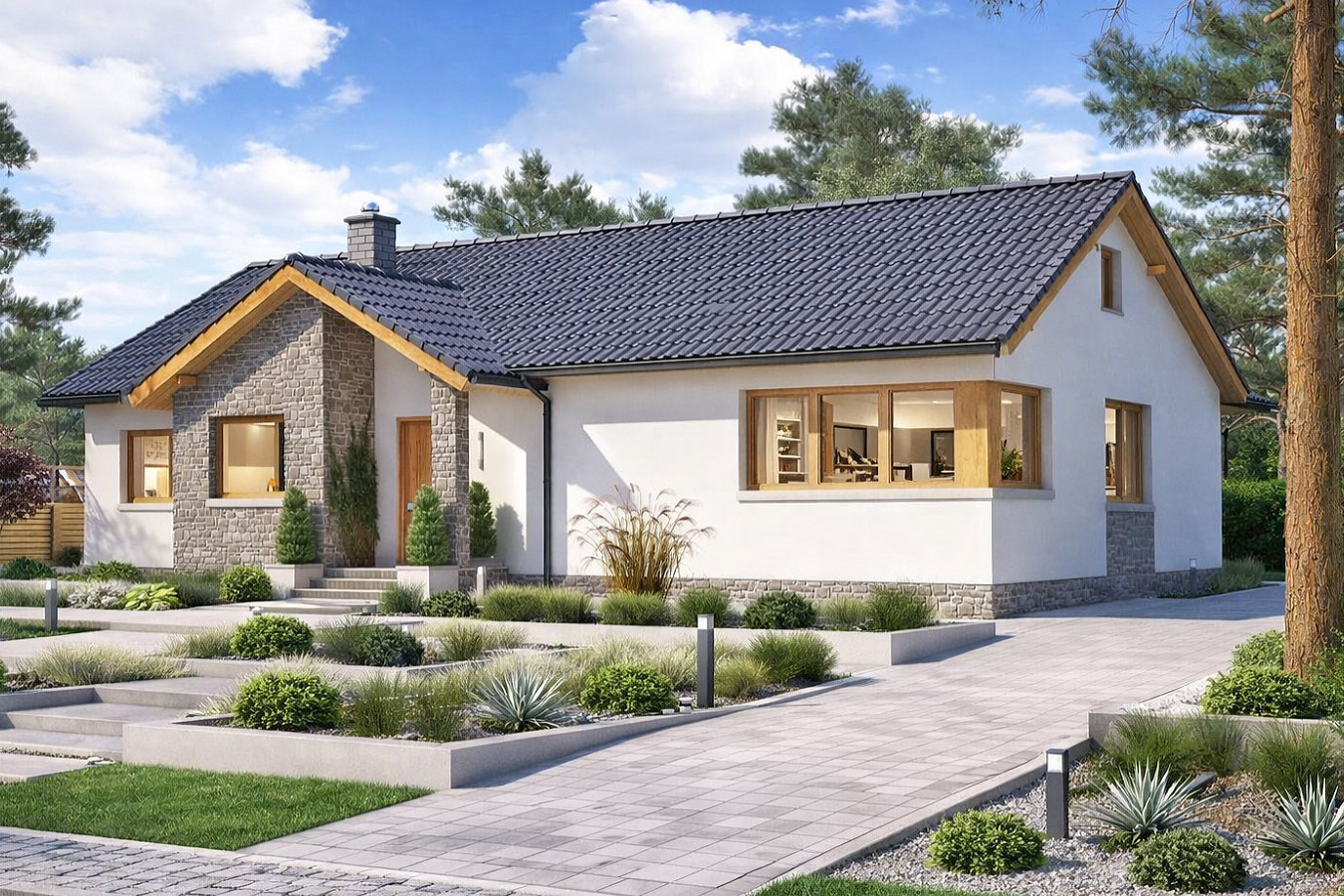

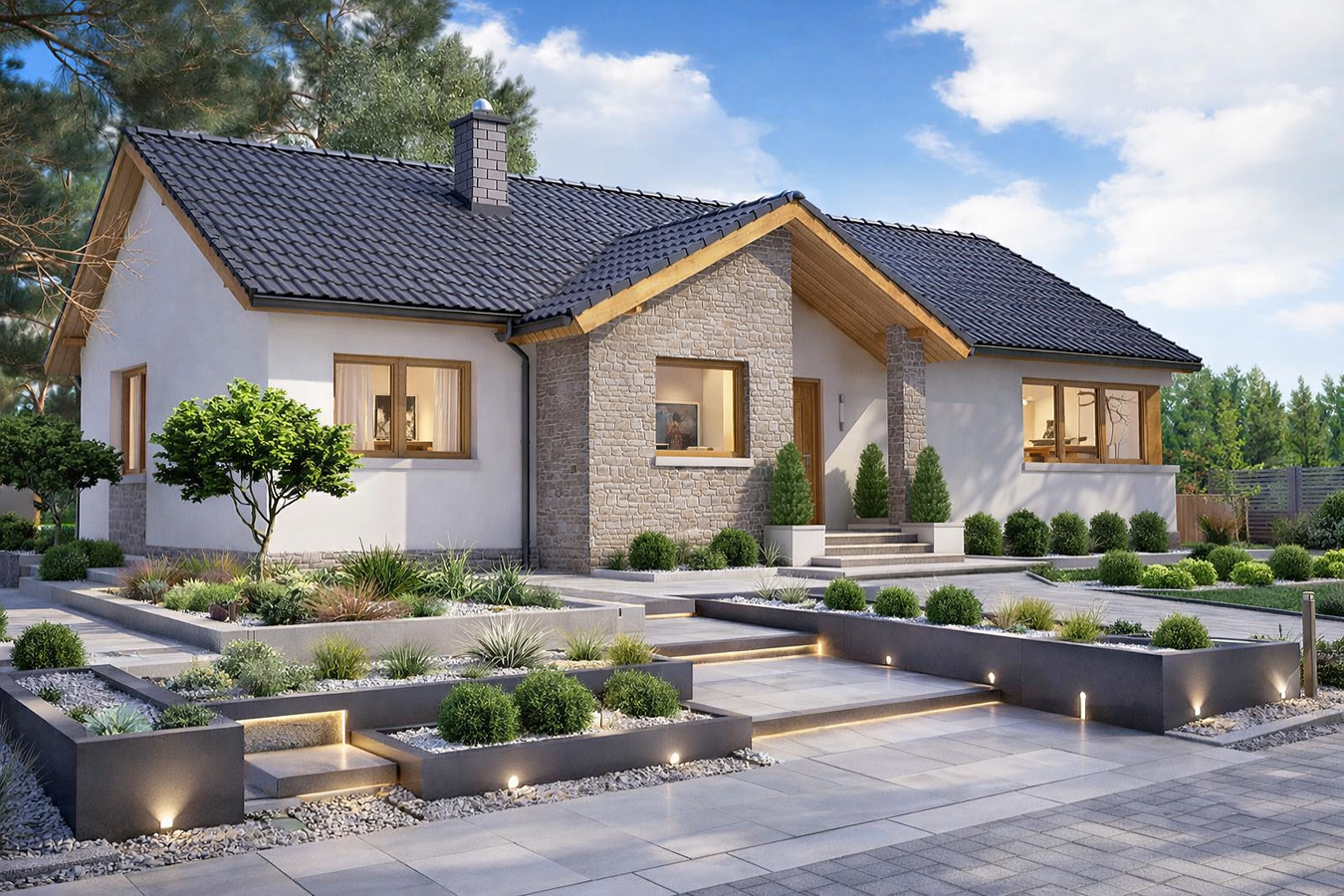

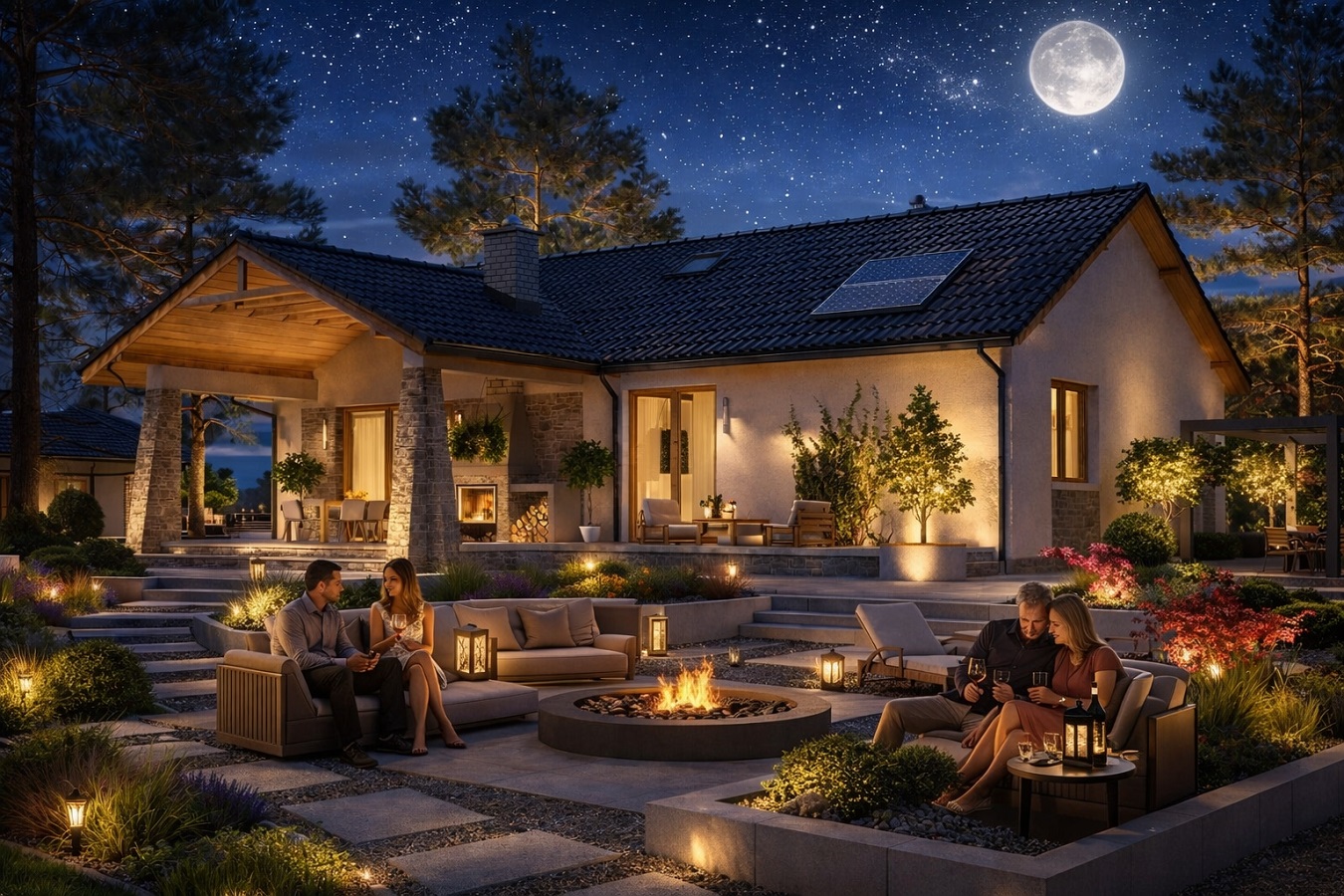

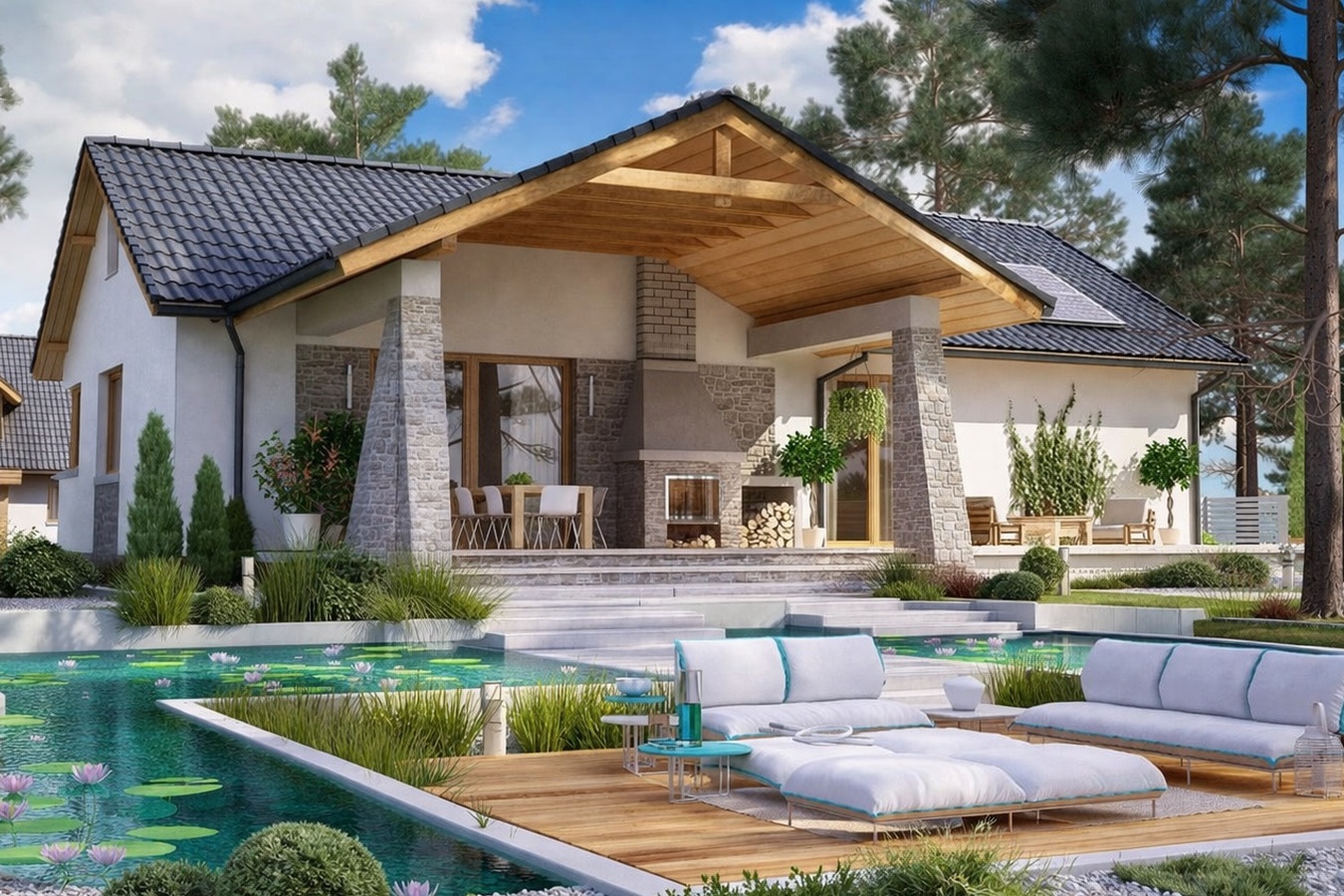

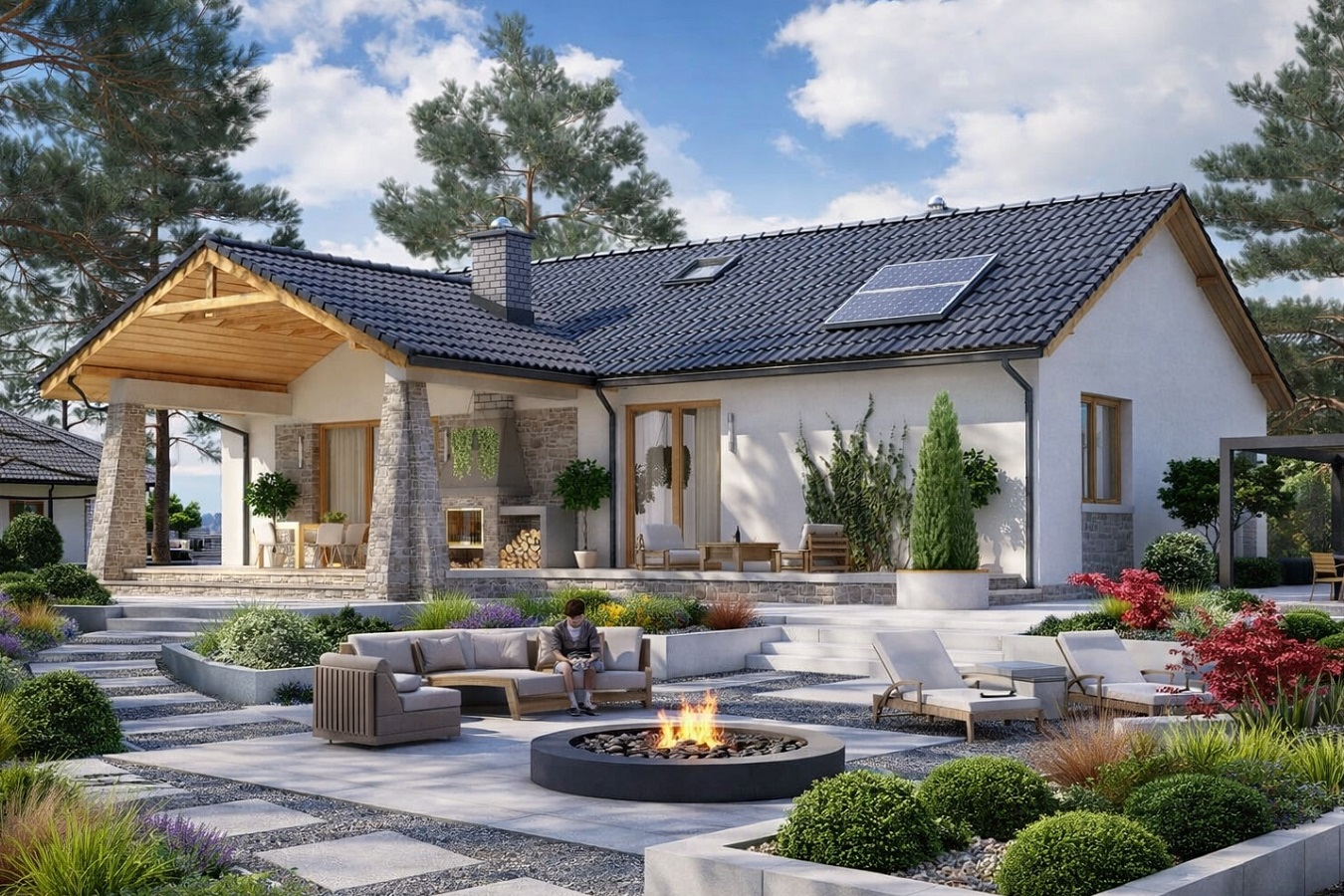

Zaprojektowano budynek parterowy bez poddasza użytkowego z rozwiązaniem funkcji mieszkania na poziomie parteru. Dach wielospadowy o nachyleniu połaci 30° i 27°. Pokrycie dachu – dachówka, blacha dachówkowa lub gont papowy (przy odpowiednim rozwiązaniu podkładów). Dla urozmaicenia prostej bryły wprowadzono facjatkę frontową z podcieniem wejściowym. Taras ogrodowy w części przylegającej do pokoju dziennego przekryty dwuspadowym dachem podpartym słupami żelbetowymi. Przy ścianie tylnej budynku usytuowano kominek ogrodowy.

Projekt zawiera także wariantowe rzuty parteru z wydzielonym wc. Rozwiązanie z dodatkowym wc można zastosować w każdej z wersji ogrzewania budynku.

Ogrzewanie budynku – kotłem gazowym z uwzględnieniem w bilansie cieplnym współpracy z ogrzewaniem kominkowym oraz instalacją solarną do podgrzewania c.w.u. Alternatywnie kotłownia na paliwo stałe (biomasa) z korektą układu funkcji budynku.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej. Ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Ławy fundamentowe żelbetowe wylewane. Ściany fundamentowe betonowe wylewane lub murowane z bloczków betonowych. Stropodach z lekkich wiązarów deskowych. Dach nad tarasem – drewniany jętkowy.

Pokrycie dachu – dachówka, blacha dachówkowa lub gont papowy.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania  na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

UWAGA: Do projektu dołączamy bezpłatnie aneks z projektem wentylacji mechanicznej.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
