BW-51 wariant 1

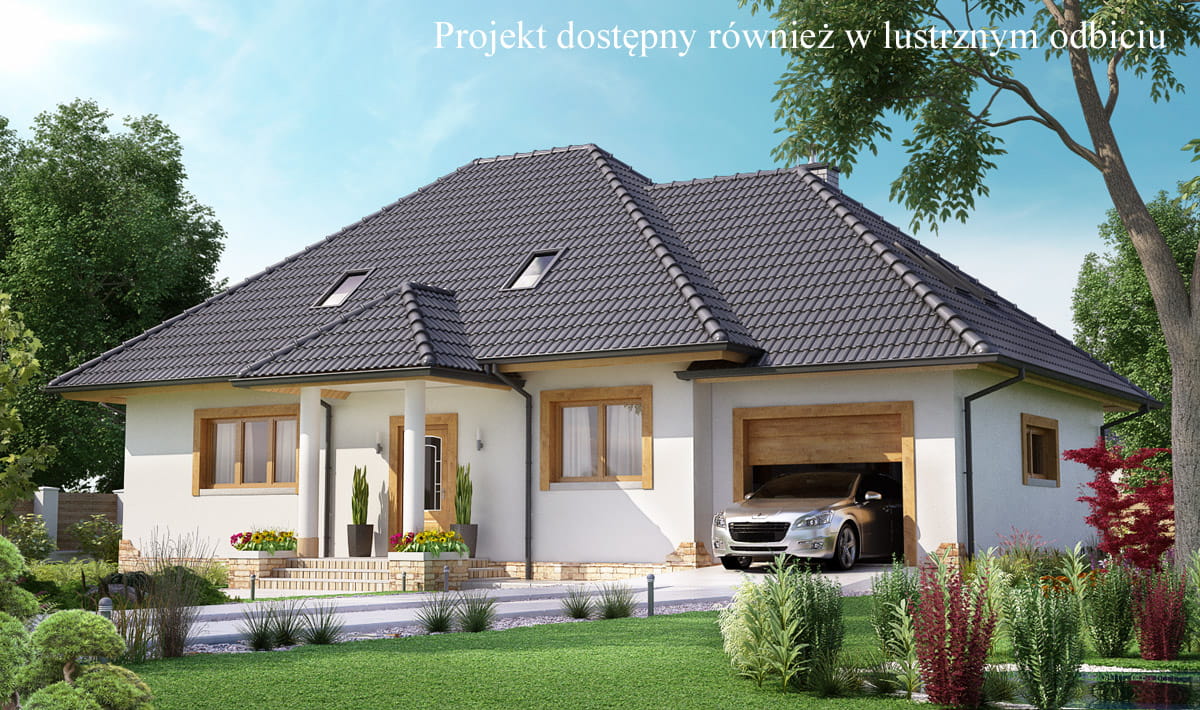

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 126,80

Powierzchnia zabudowy  151,20m2

Powierzchnia dachu  260,90m2

Kubatura  781,40m3

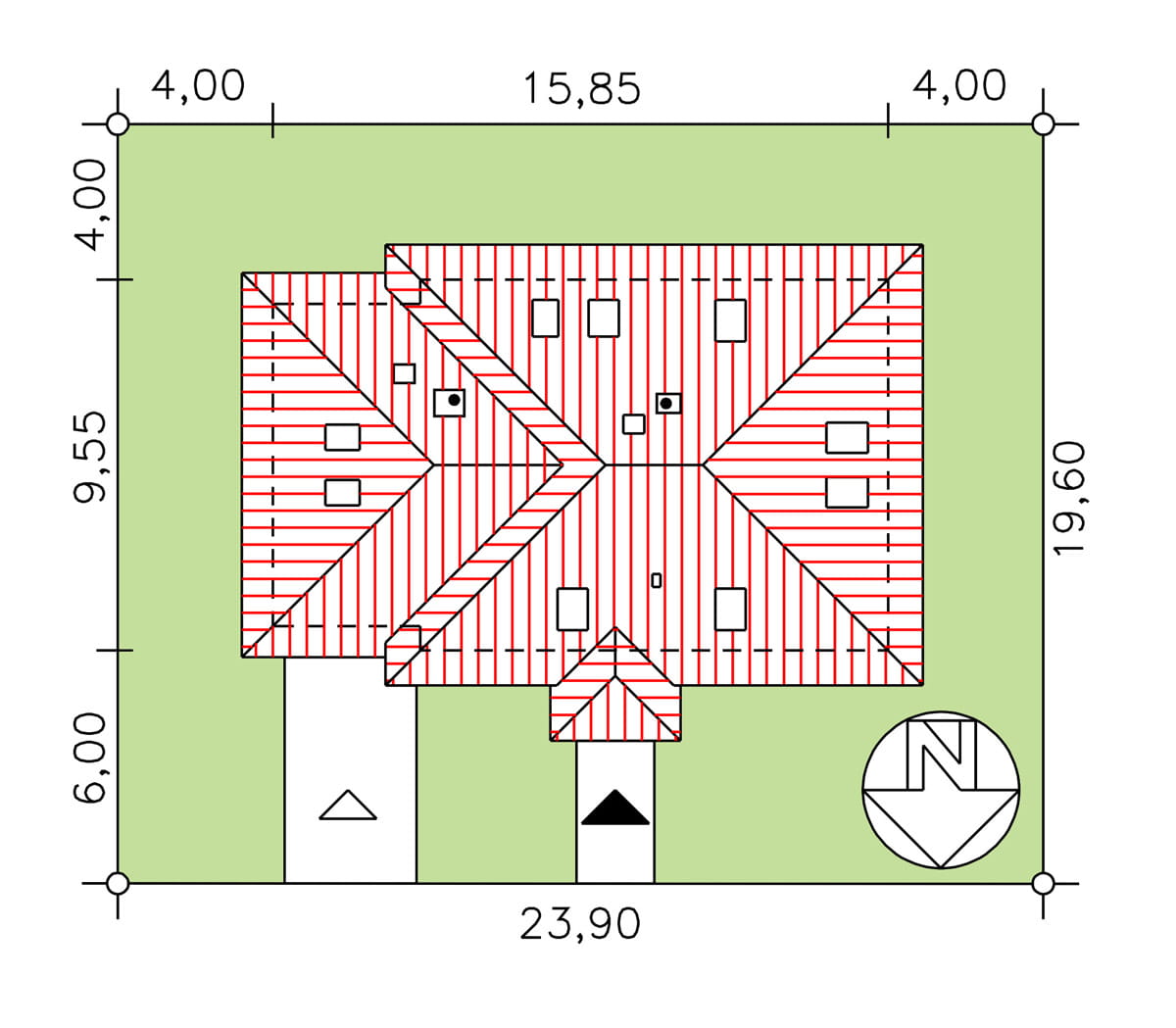

Minimalne wymiary działki 23,90 x 19,60m

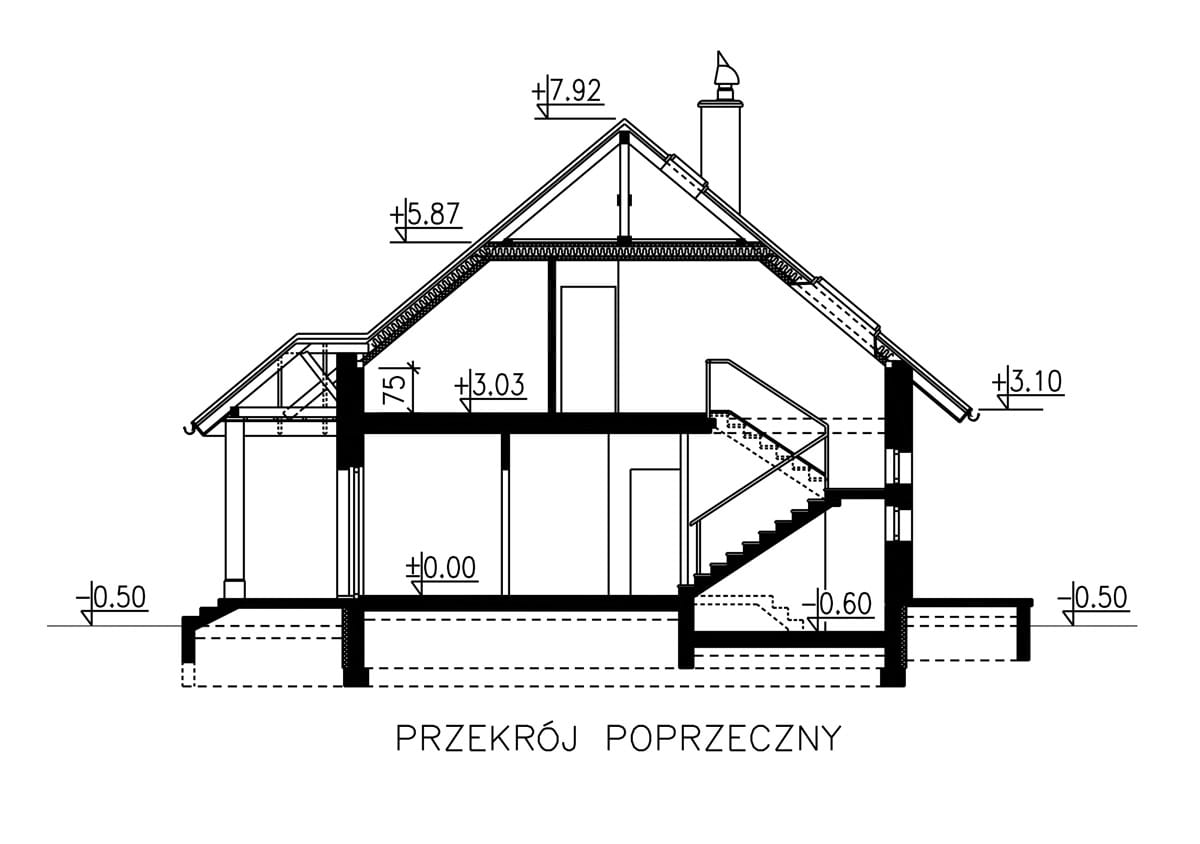

Wysokość pomieszczeń  2,70, 2,54m

Wysokość budynku 8,42m

Kąt nachylenia dachu 40st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Przeznaczenie budynku, program użytkowy:

Budynek  jednorodzinny,   wolnostojący,   parterowy  bez   podpiwniczenia,   z   poddaszem użytkowym.

Program użytkowy:

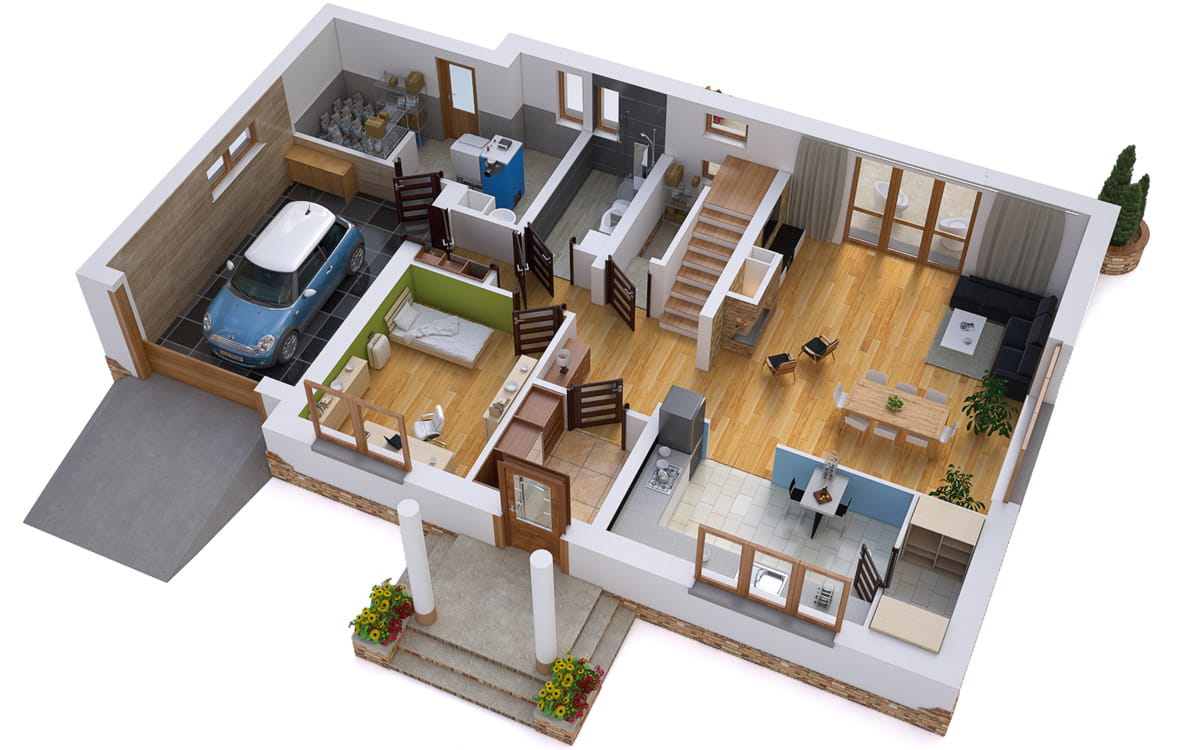

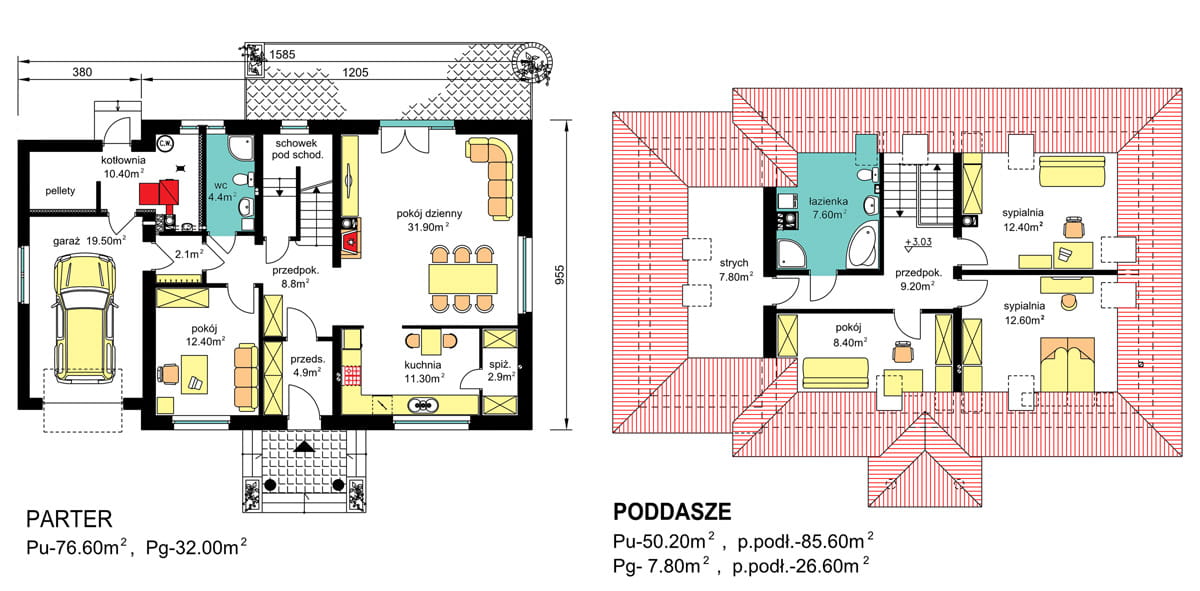

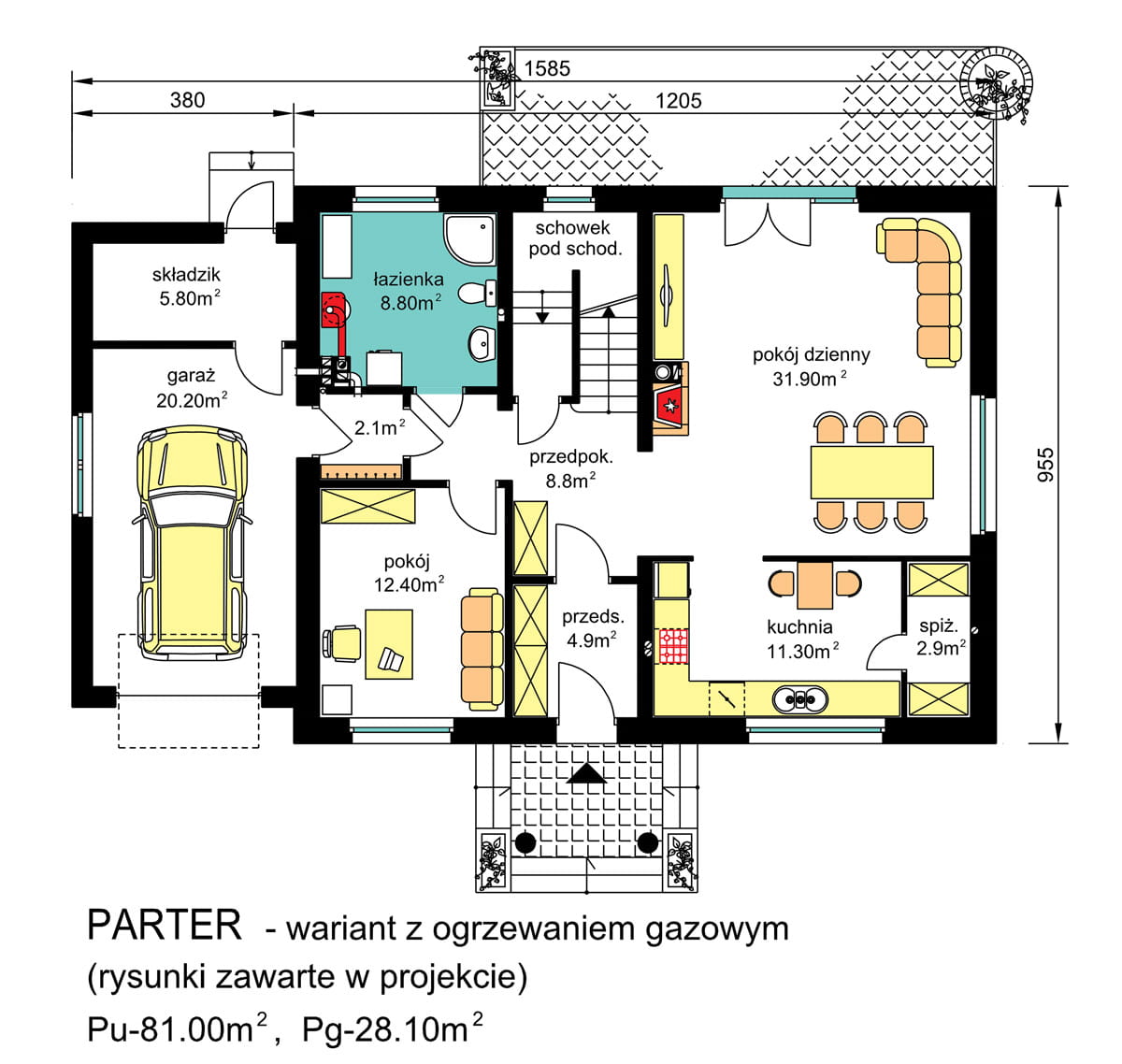

Parter: 2 pokoje, kuchnia, spiżarka, węzeł sanitarny, kotłownia ze składem opału i garaż 1-stanowiskowy.

Poddasze:  3 sypialnie, łazienka i strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

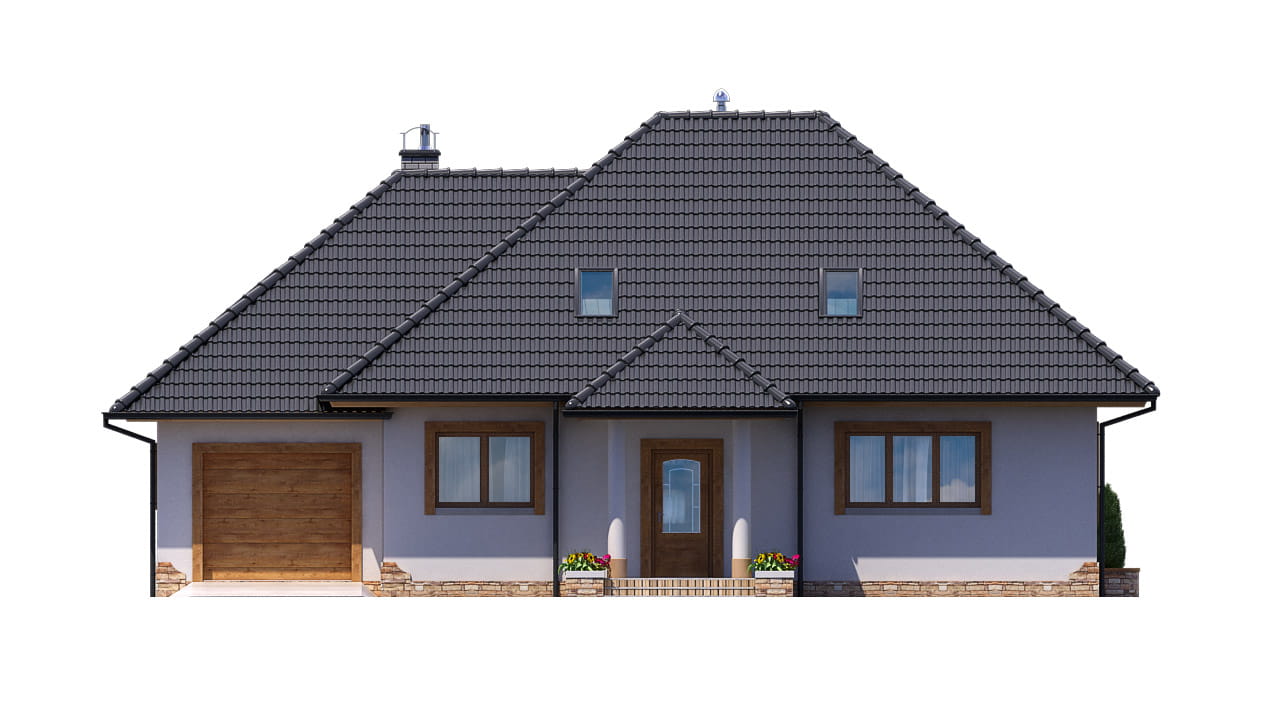

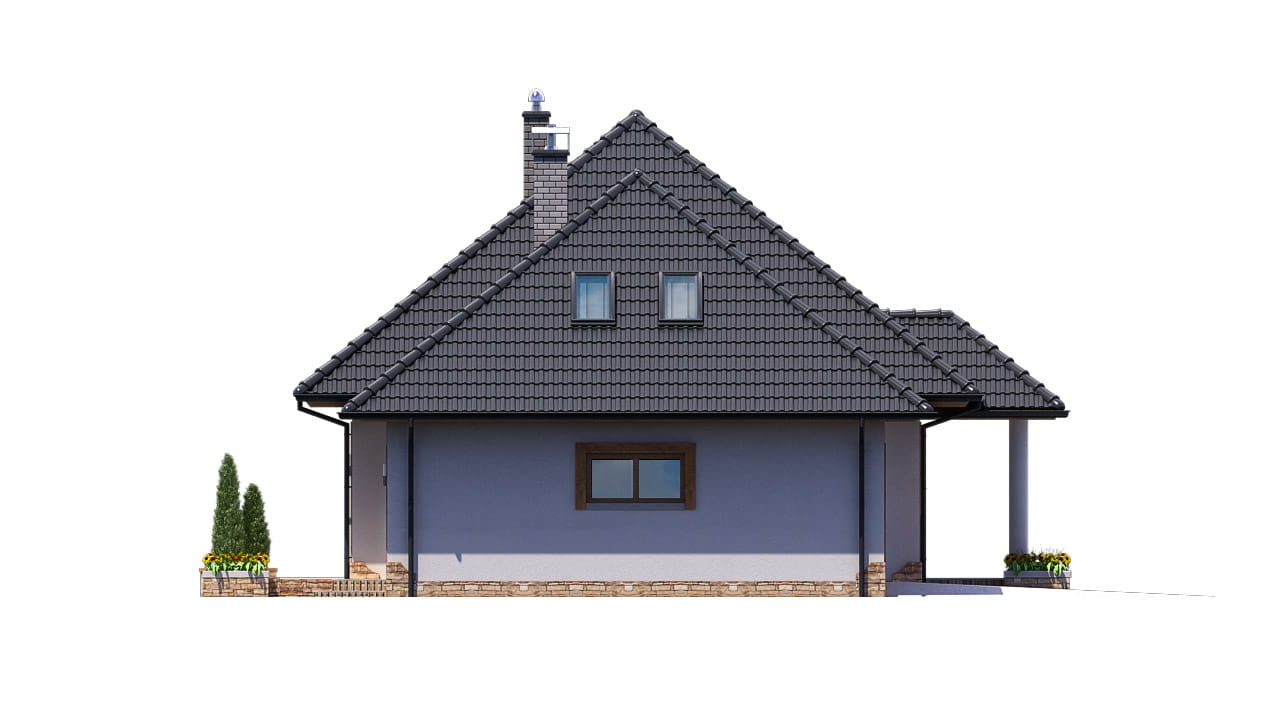

Zaprojektowano budynek parterowy nie podpiwniczony, z poddaszem użytkowym. Bryłę budynku oparto na kształcie prostokąta z przekryciem prostym kopertowym dachem o nachyleniu połaci 40°.  W elewacji frontowej wprowadzono otwarty ganek wejściowy z dachem nawiązującym do geometrii dachu głównego. Przy ścianie bocznej budynku zaprojektowano garaż 1-stanowiskowy połączony z bryłą budynku z przekryciem dachowym nawiązującym do geometrii dachu głównego.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków
z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy  prefabrykowane  gęstożebrowe. Ławy  fundamentowe  żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo - płatwiowy, pokrycie - dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
