BW-52

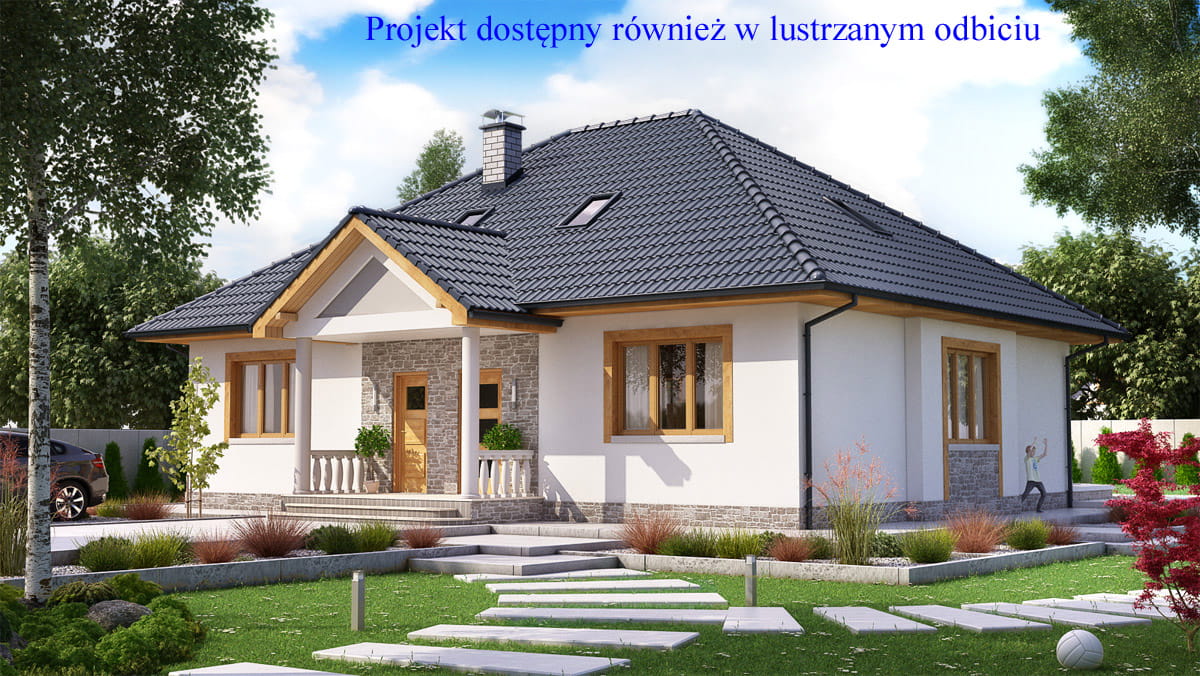

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 129,90

Powierzchnia zabudowy  160,50m2

Powierzchnia dachu  249,30m2

Kubatura  785,70m3

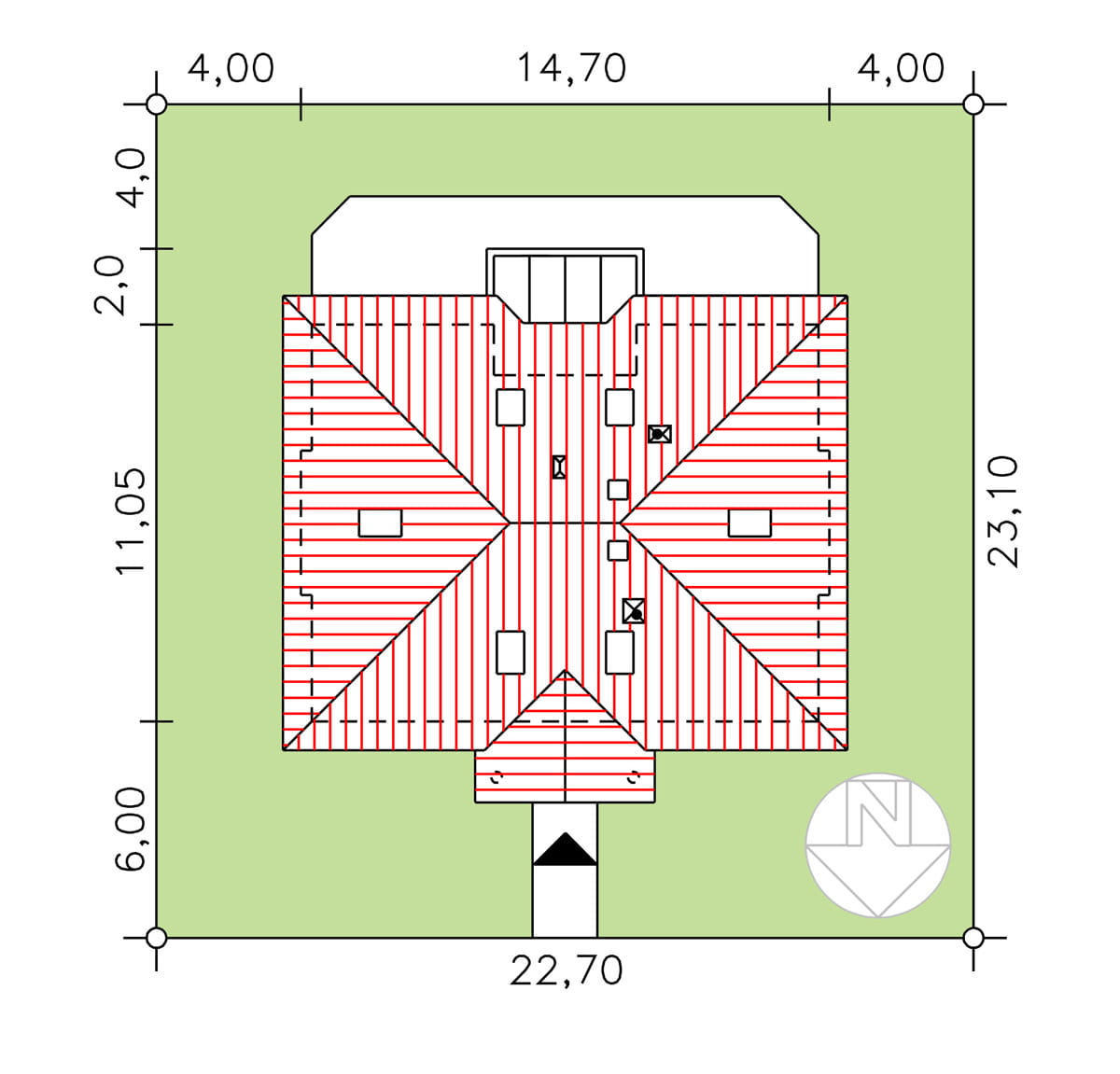

Minimalne wymiary działki 22,70 x 23,10m

j.w. bez oranżerii 22,70 x 21,10

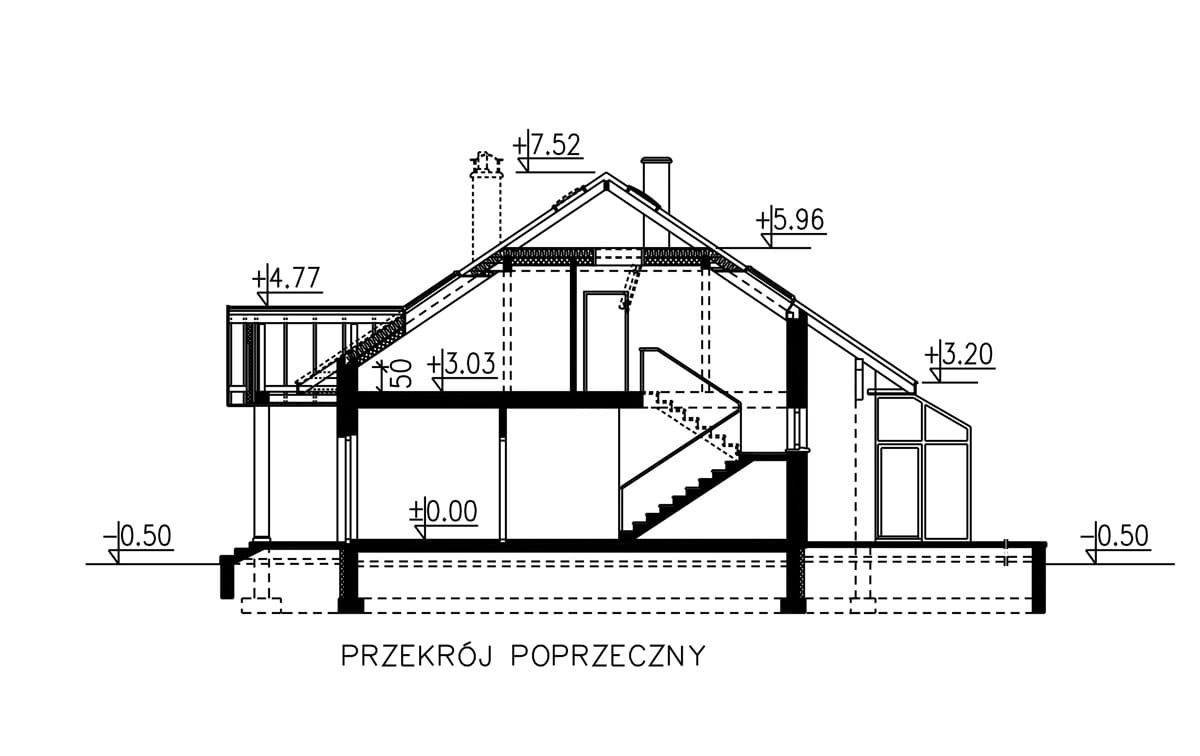

Wysokość pomieszczeń  2,70, 2,58m

Wysokość budynku 8,02m

Kąt nachylenia dachu 35st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek  jednorodzinny,   wolnostojący,   parterowy  bez   podpiwniczenia, z możliwością częściowego wykorzystania poddasza na funkcję mieszkalną.

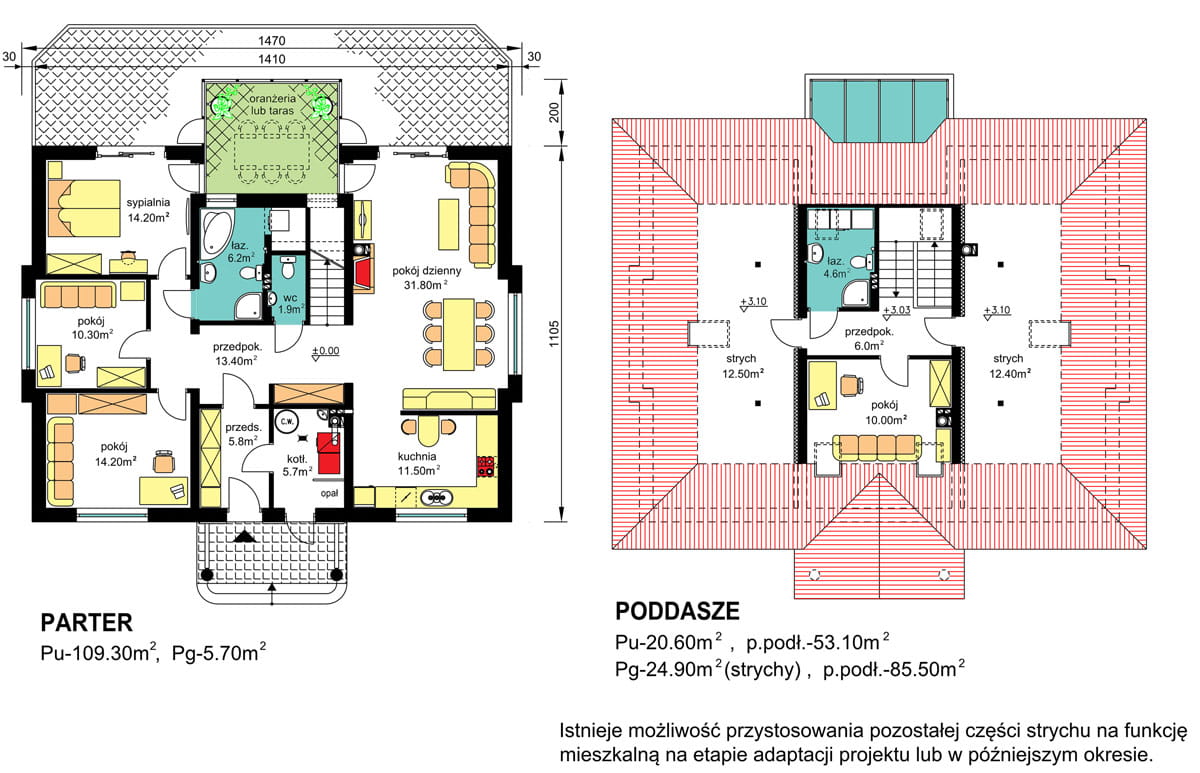

Program użytkowy budynku:

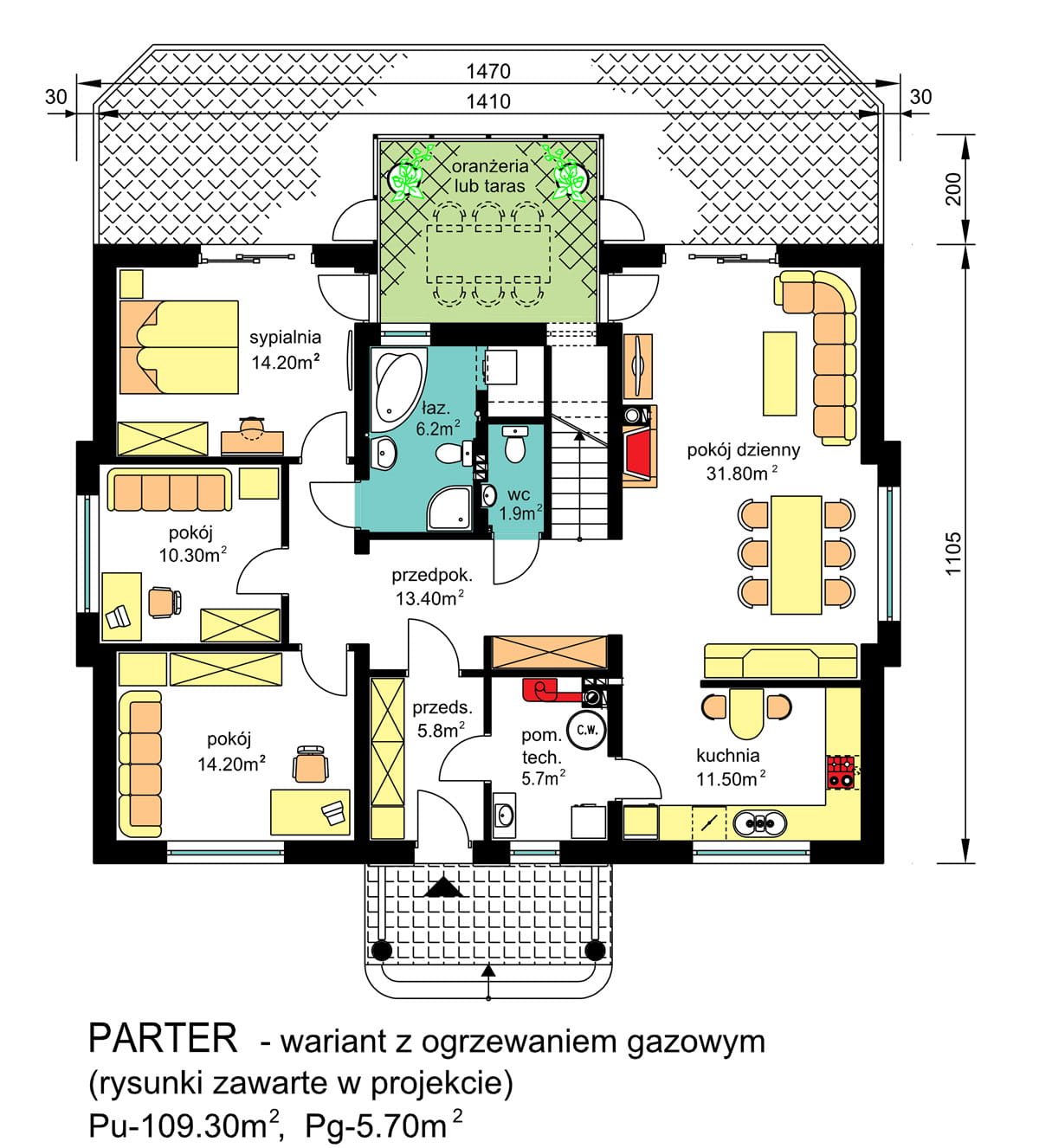

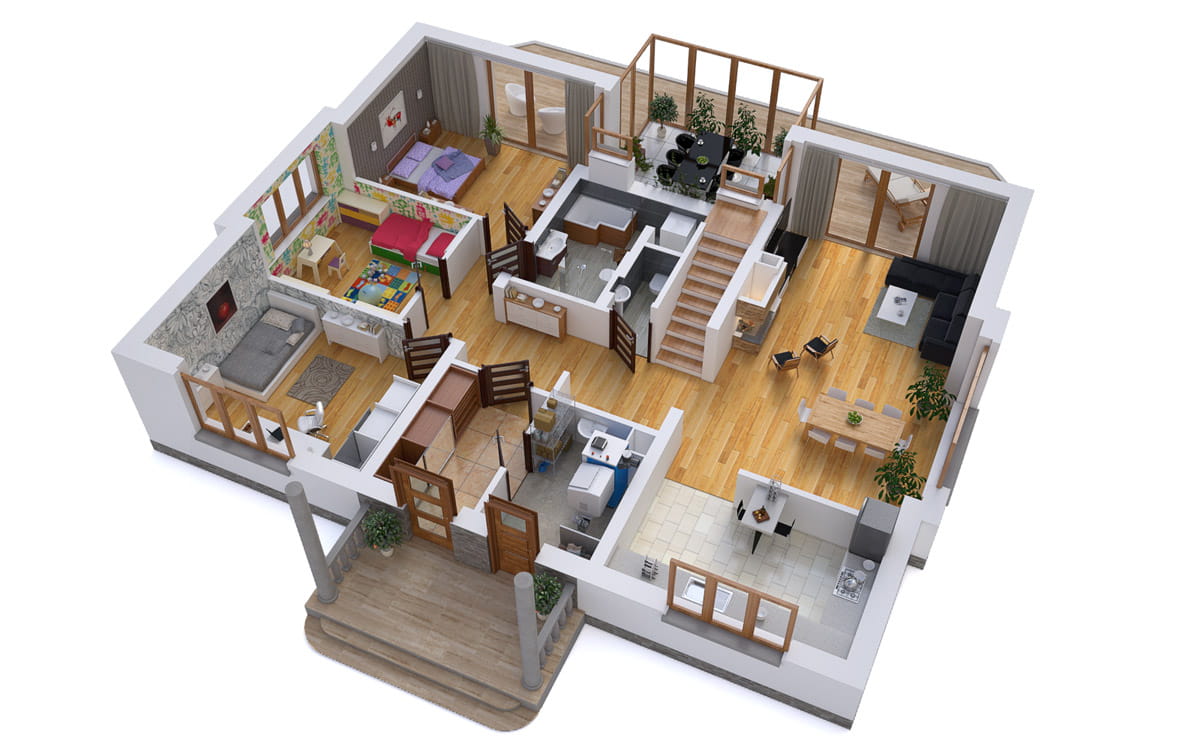

• parter – 4 pokoje, kuchnia, łazienka, wc, kotłownia lub pomieszczenie techniczne.

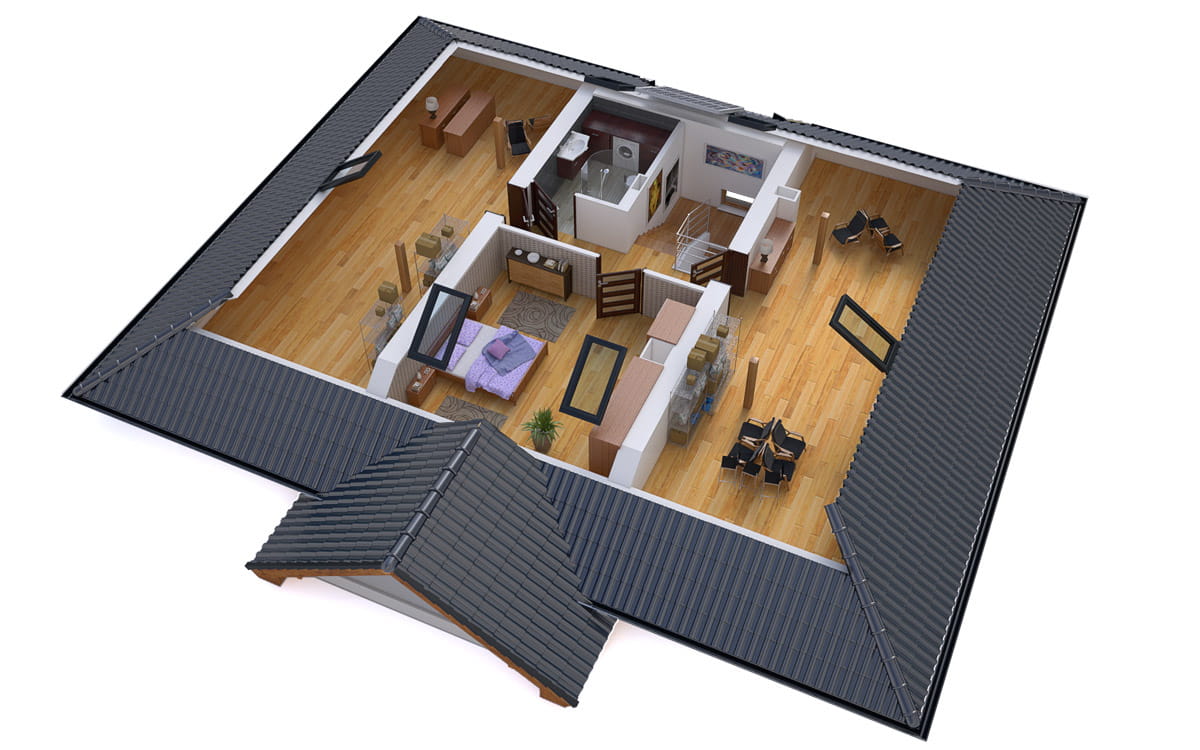

-     poddasze  – pokój, łazienka i strych.

Wielkość mieszkania odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

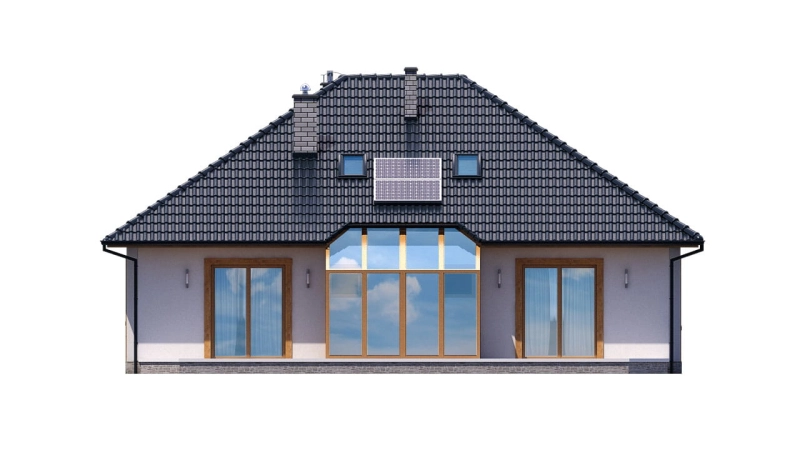

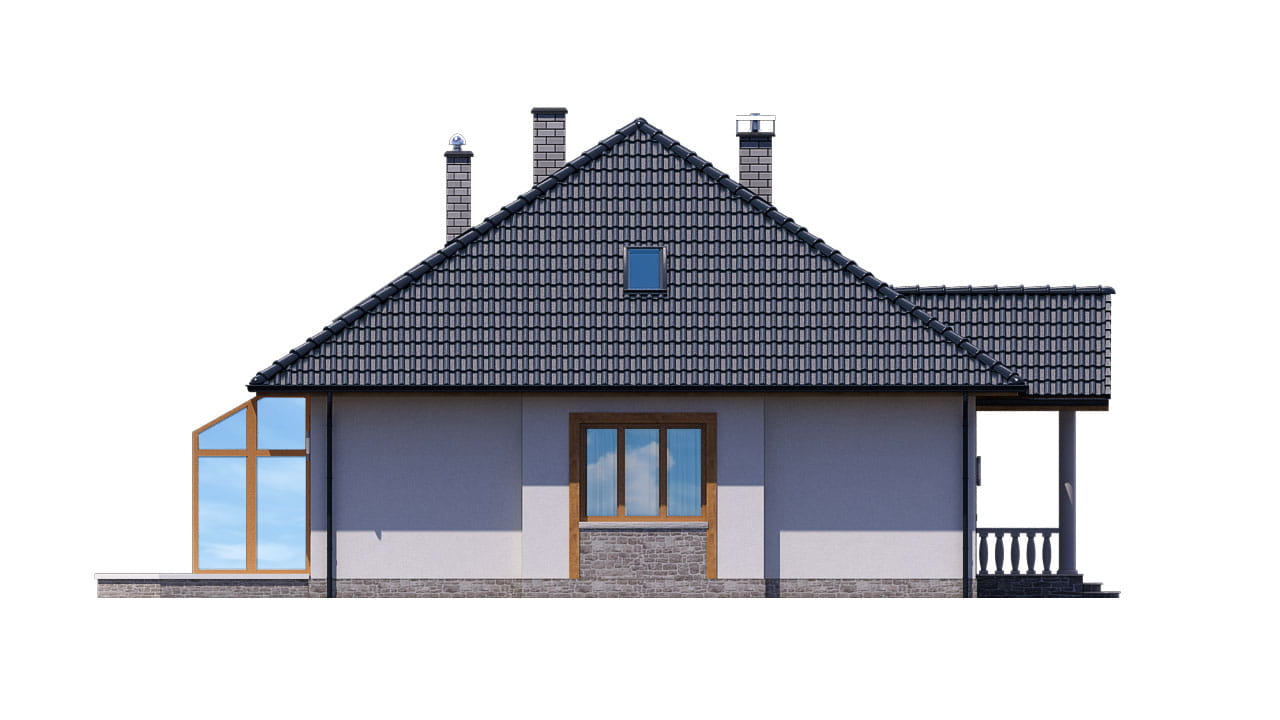

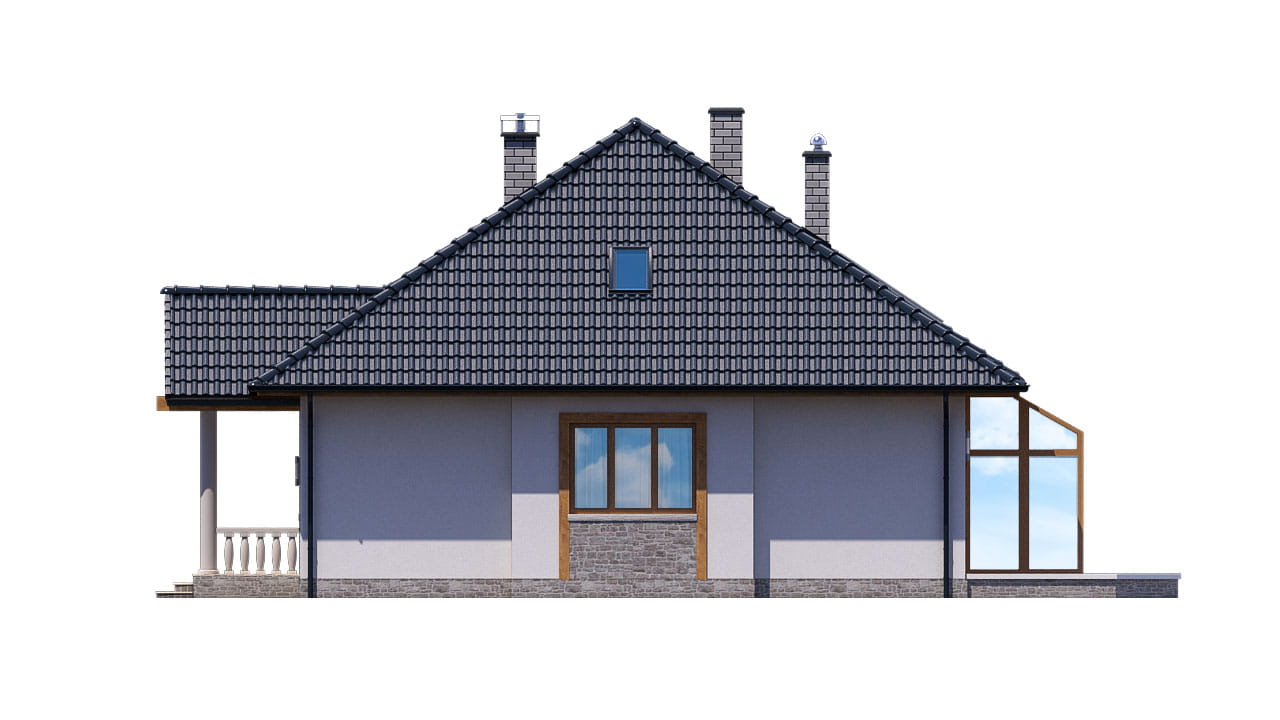

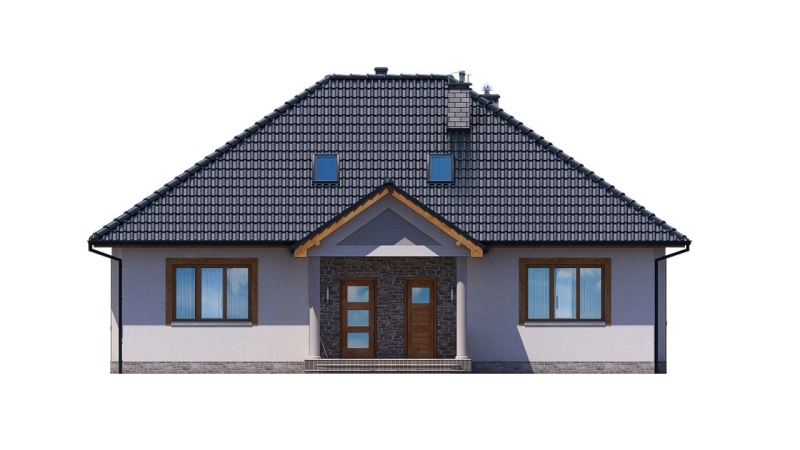

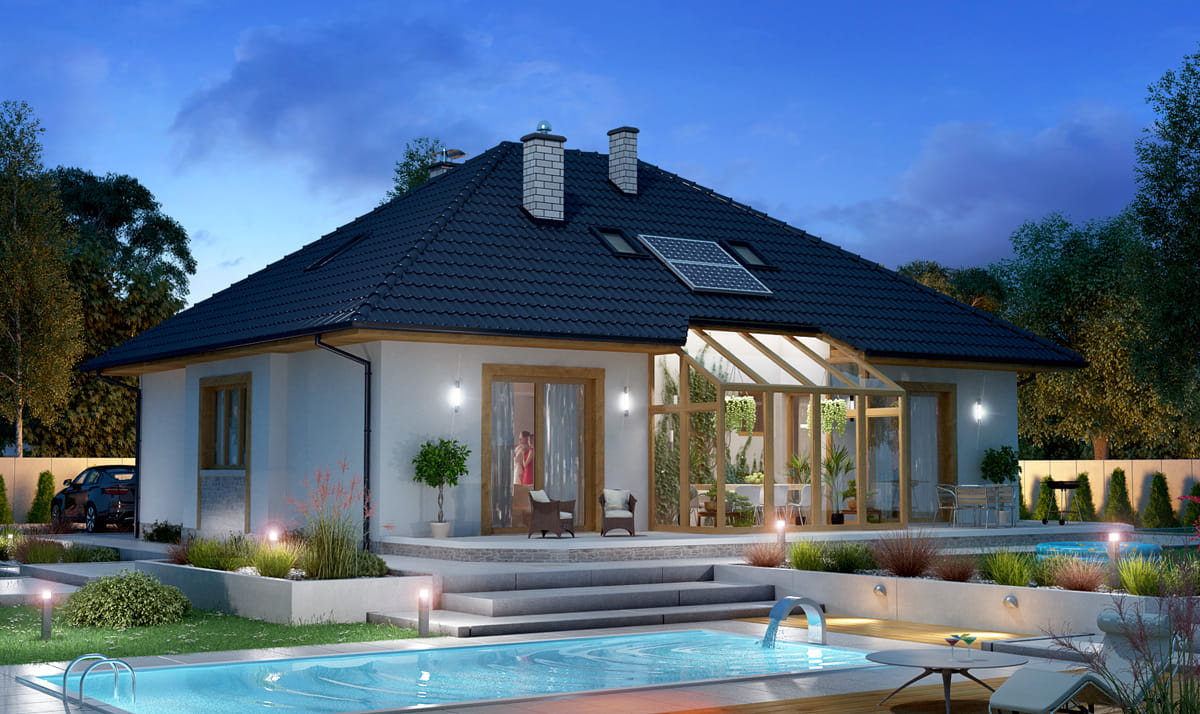

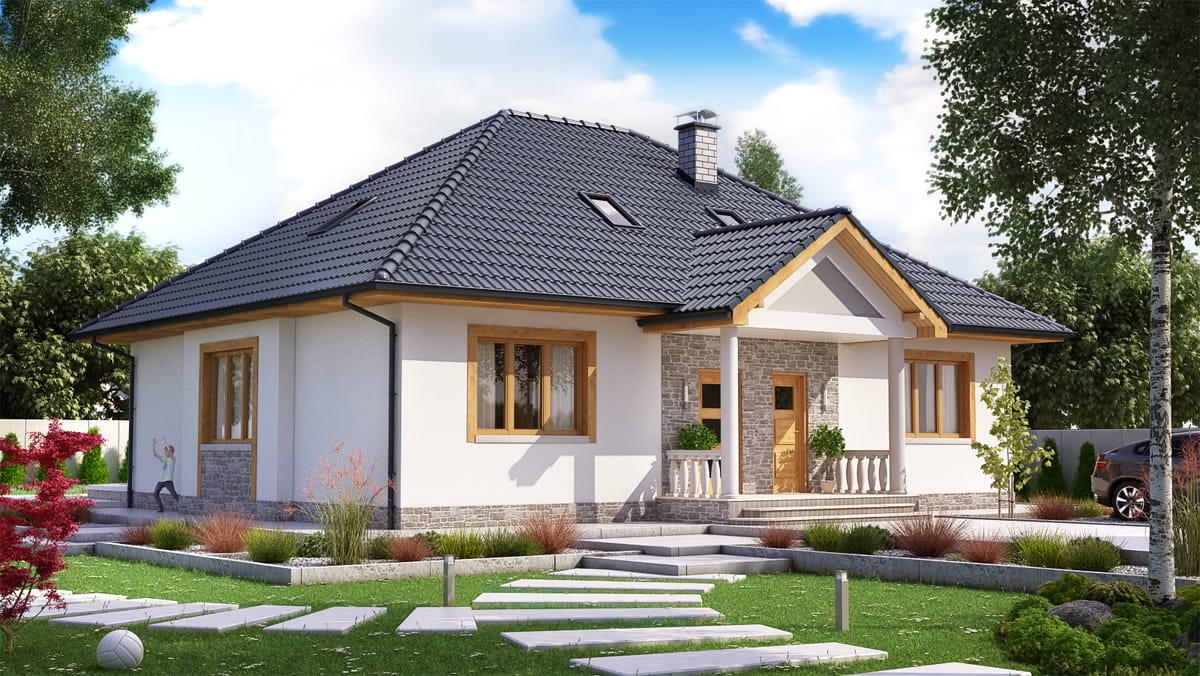

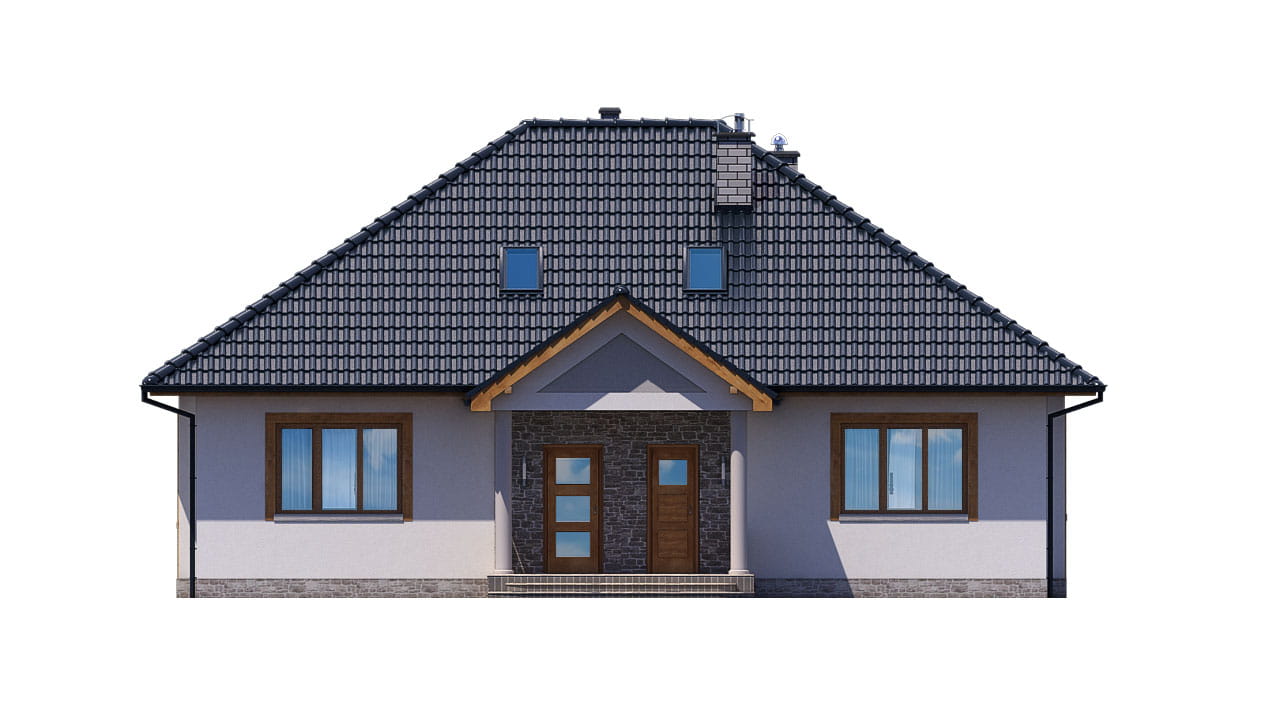

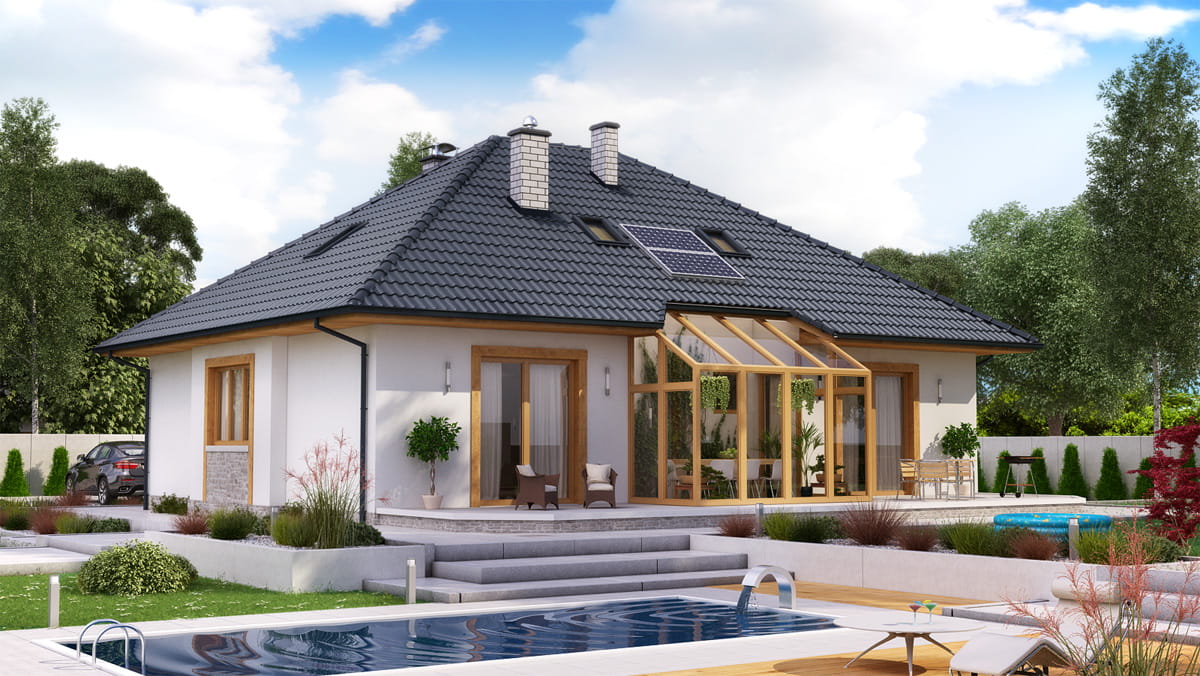

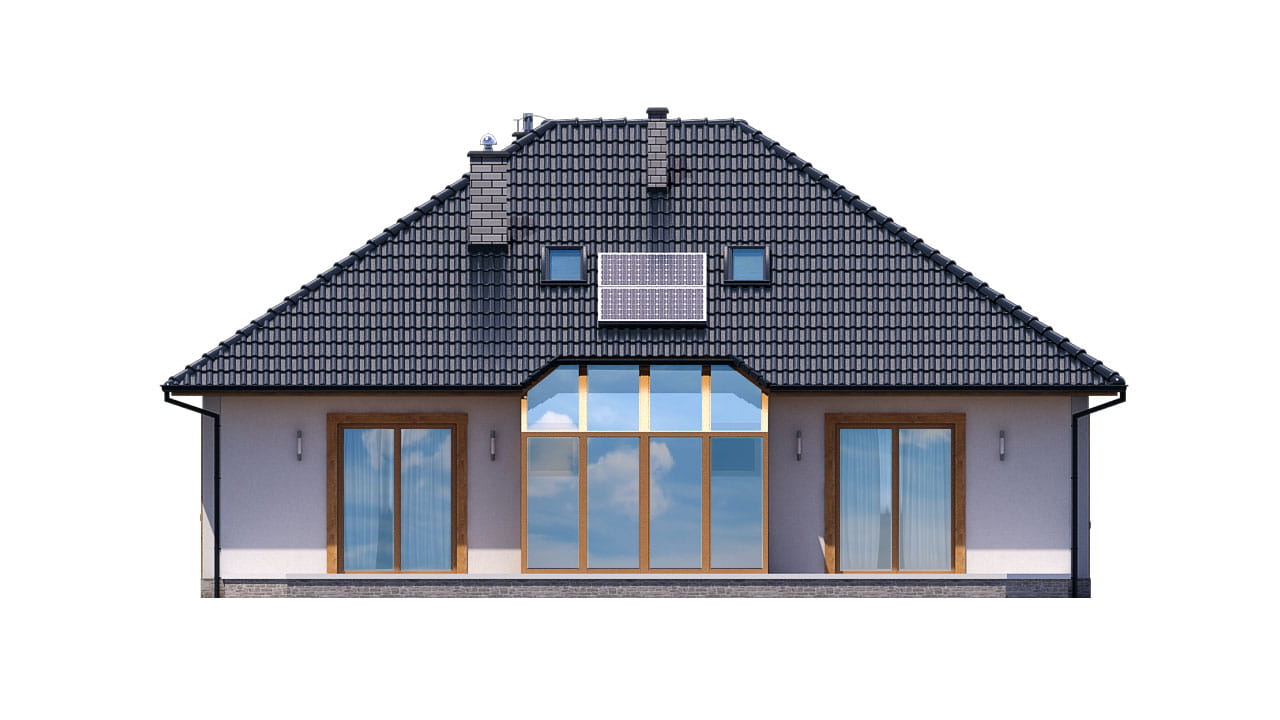

Zaprojektowano budynek parterowy bez podpiwniczenia, z częściowym wykorzystaniem poddasza na funkcję użytkową. Rzut budynku oparto na kształcie prostokąta z zawężeniem traktu środkowego od strony ogrodowej w formie podcienia lub z wykonaniem oszklonej oranżerii. Rozwiązanie projektowe oranżerii obejmuje jedynie gabaryty i formę architektoniczną. Ewentualne jej wykonanie należy powierzyć firmie specjalizującej się w projektowaniu i realizacji ogrodów zimowych.  Budynek zwieńczono dachem kopertowym o kącie nachylenia połaci 35° wprowadzając rozrzeźbienie bryły dachu facjatą frontową podpartą filarami.

Przystosowanie do celów mieszkalnych części poddasza projektowanego w trakcie środkowym budynku może być zrealizowane w późniejszym czasie, bowiem funkcja parteru stanowi pełny programowo i funkcjonalnie czteropokojowy lokal mieszkalny.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z ceramicznych pustaków szczelinowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach czterospadowy drewniany krokwiowo – płatwiowy z narożnicami. Pokrycie dachu – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
