BW-52 wariant 1

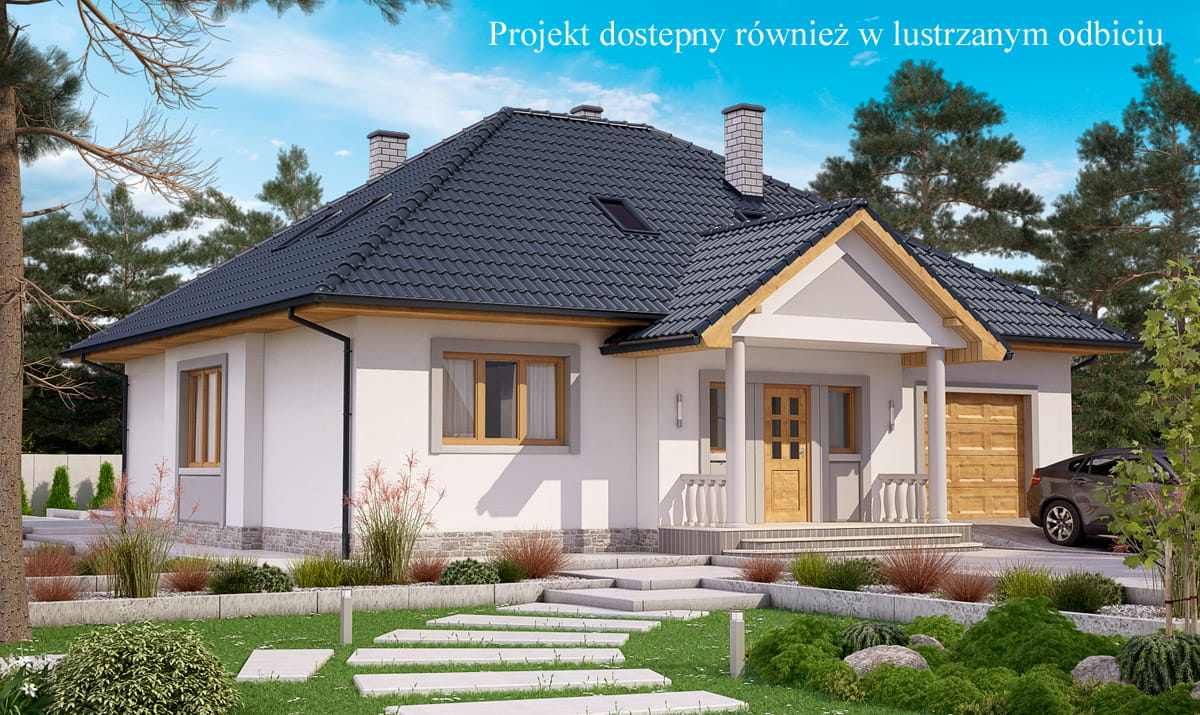

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 134,80

Powierzchnia zabudowy  162,20m2

Powierzchnia dachu  253,00m2

Kubatura  796,70m3

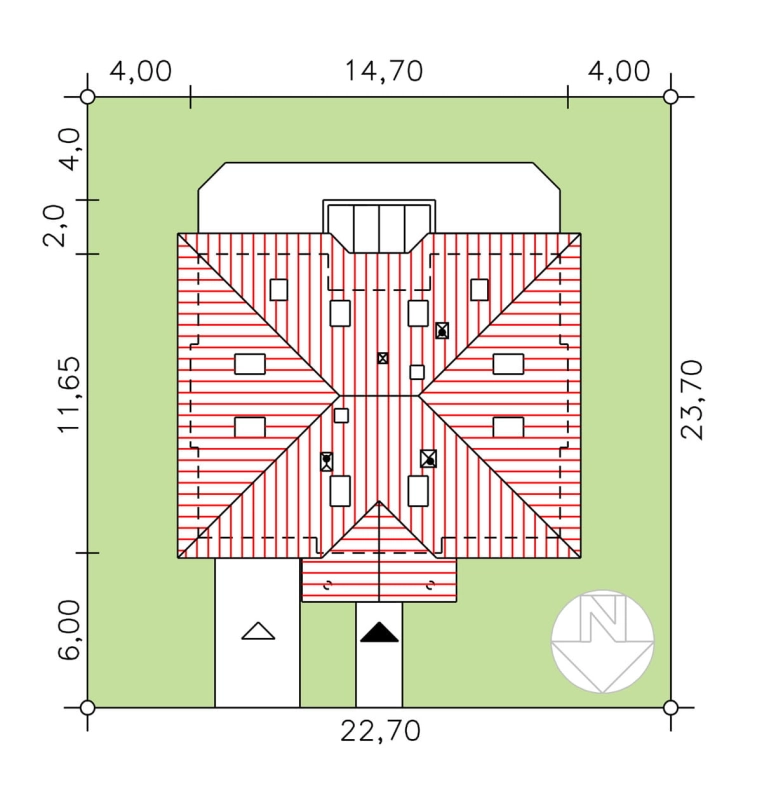

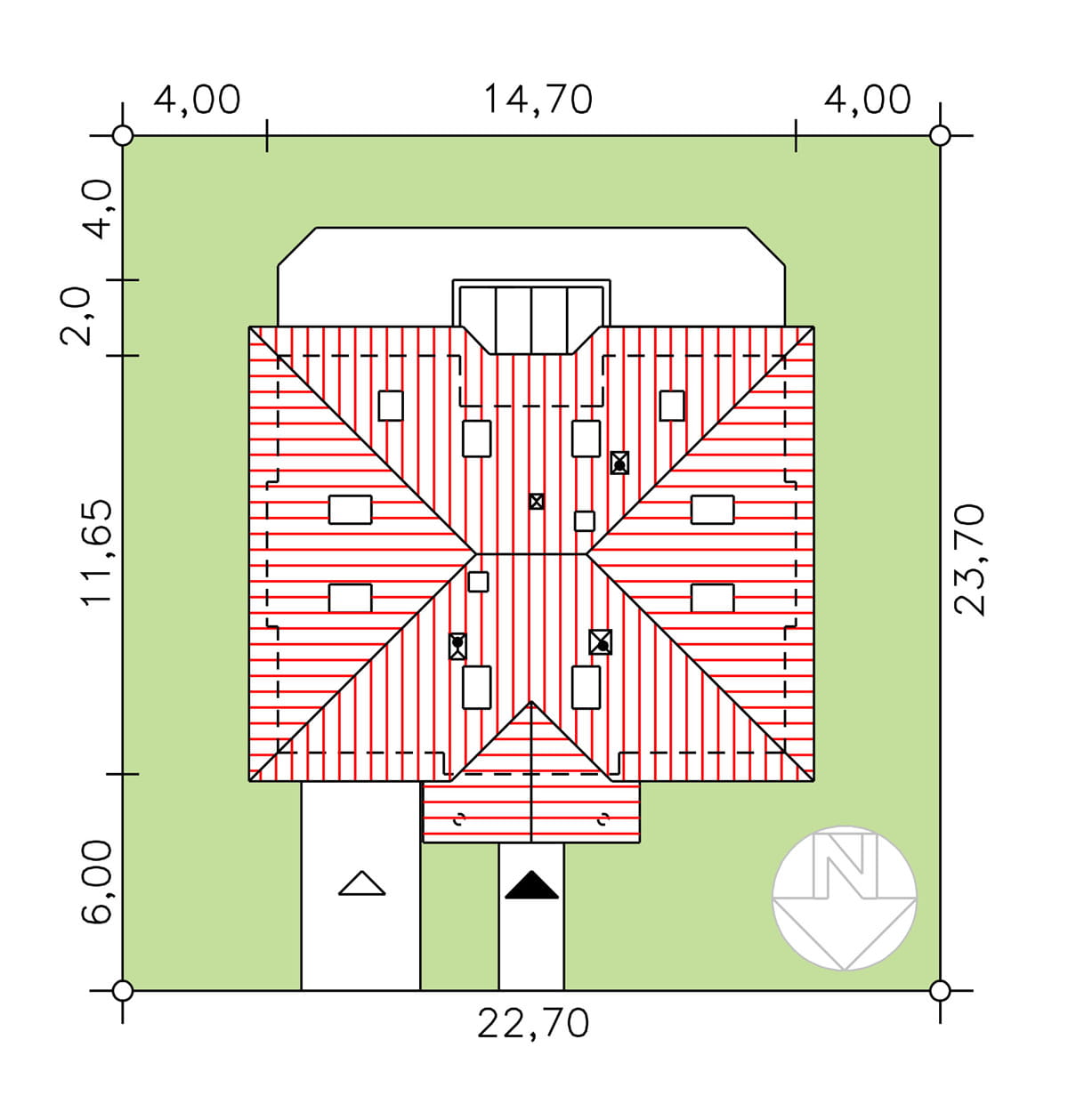

Minimalne wymiary działki 22,70 x 23,70m

j.w. bez oranżerii 22,70 x 21,70

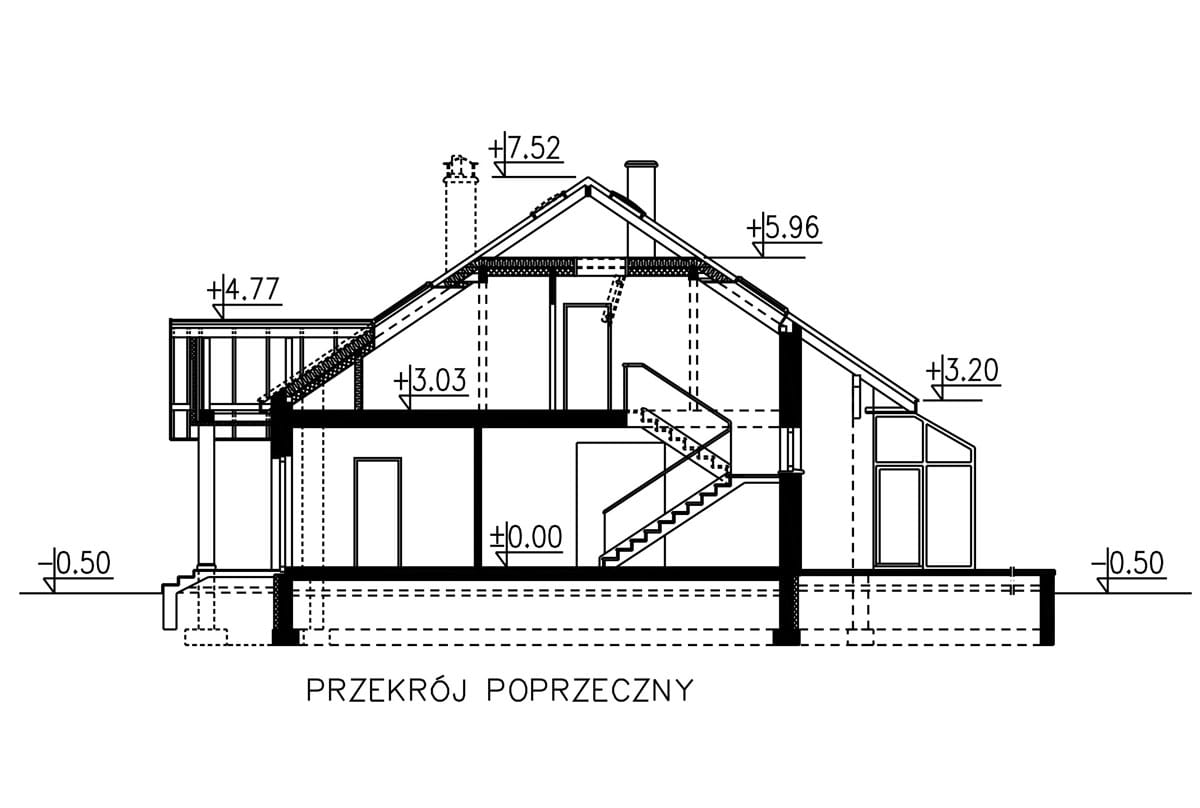

Wysokość pomieszczeń  2,70, 2,60m

Wysokość budynku 8,02m

Kąt nachylenia dachu 35st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny,   wolnostojący,   parterowy bez   podpiwniczenia,   z poddaszem użytkowym.

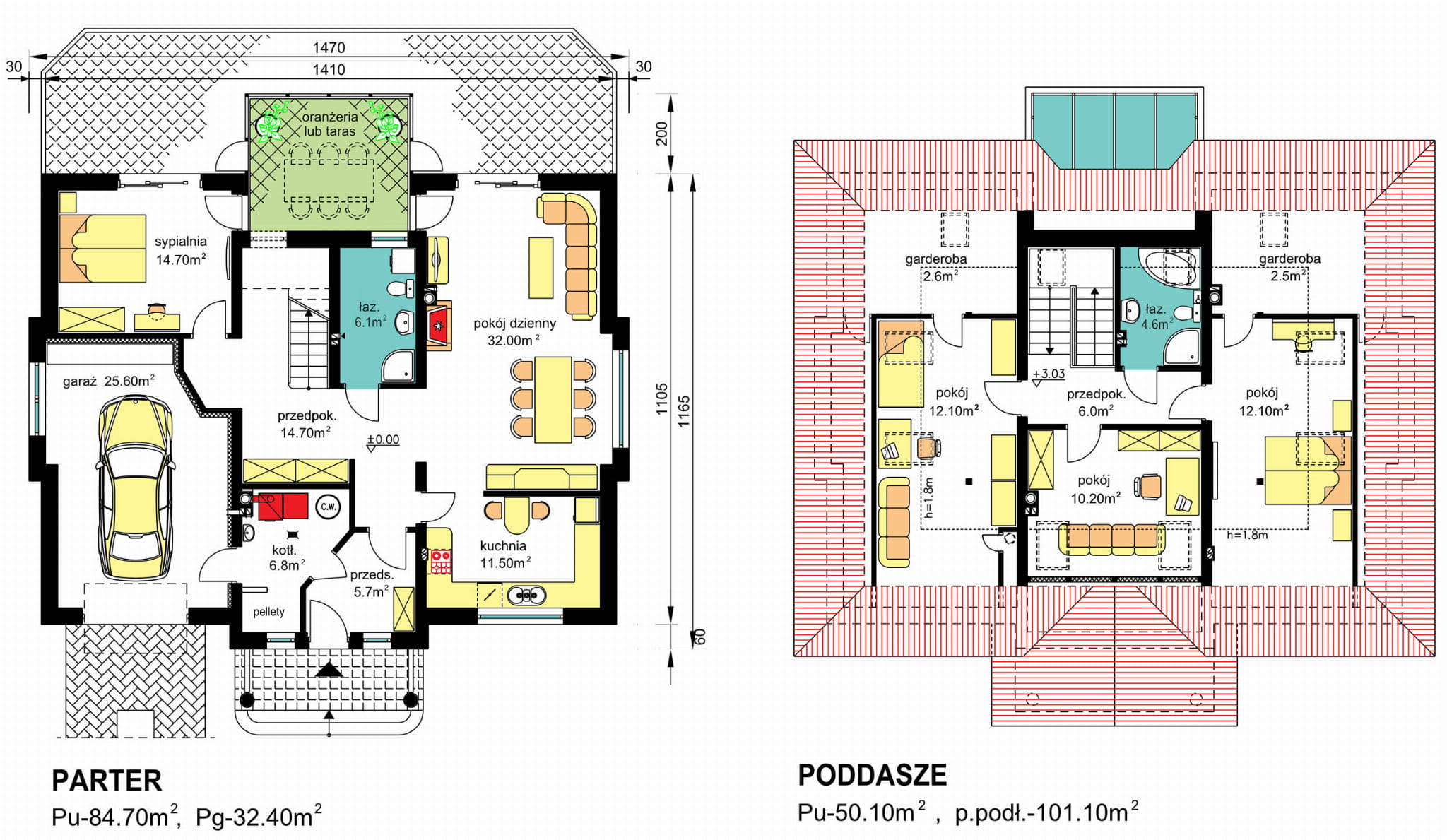

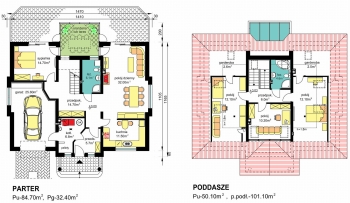

Program użytkowy budynku:

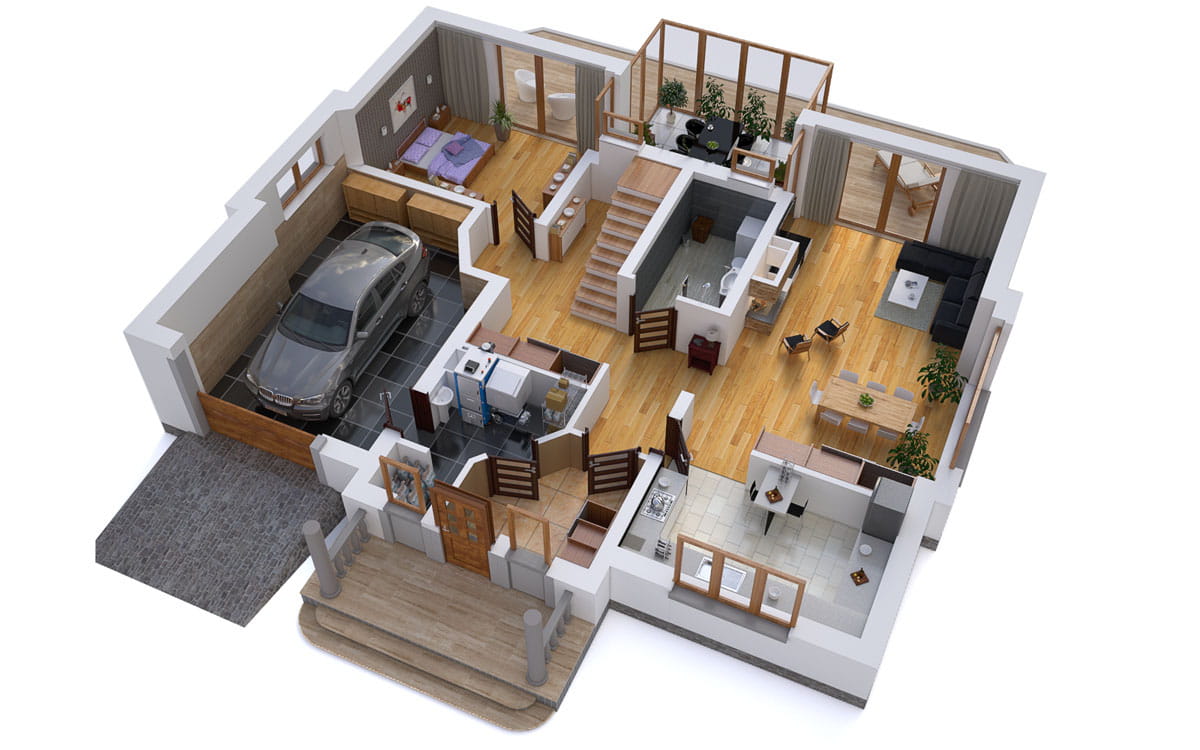

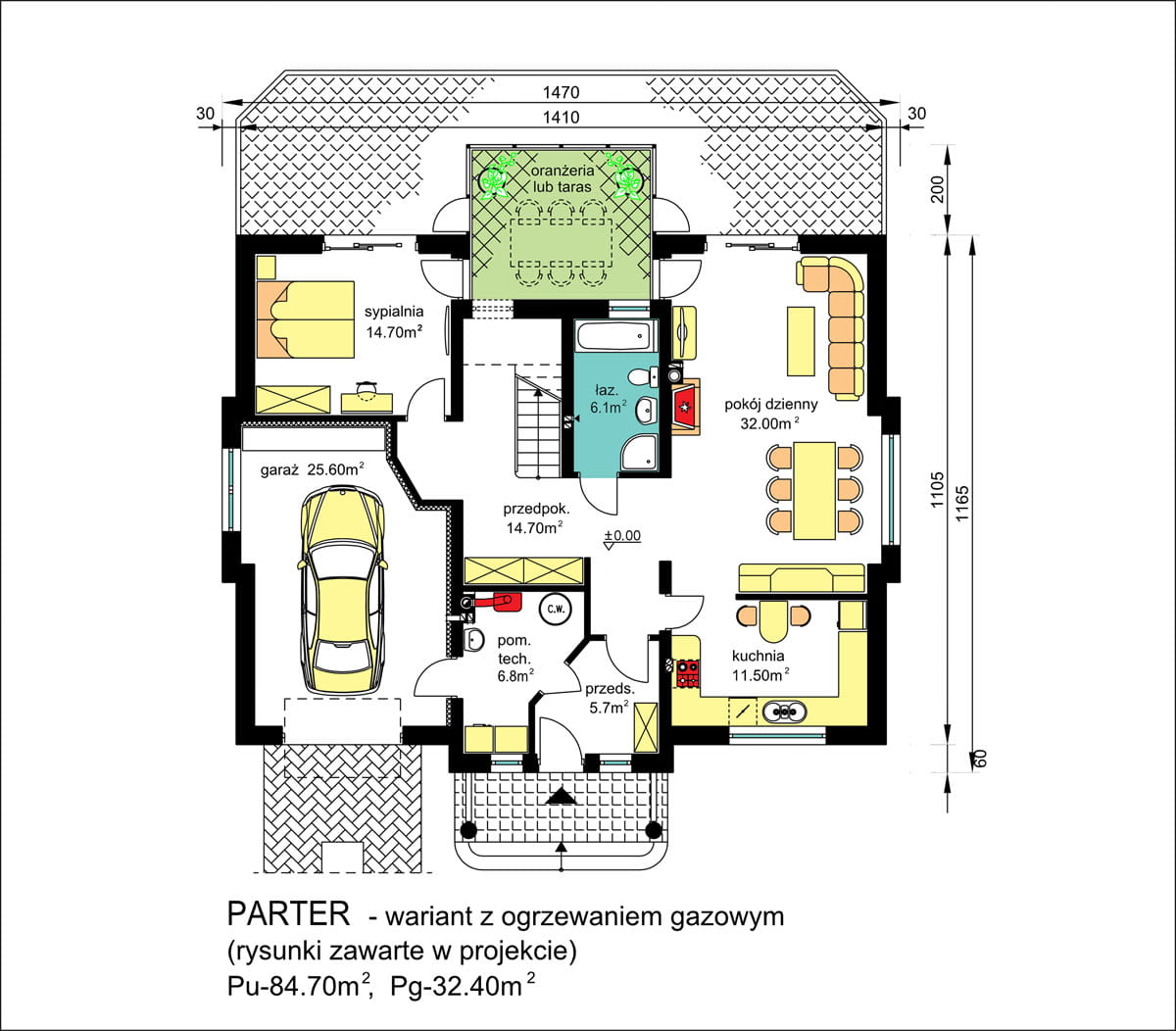

-     parter - 2 pokoje, kuchnia, łazienka, kotłownia lub pomieszczenie techniczne, garaż.

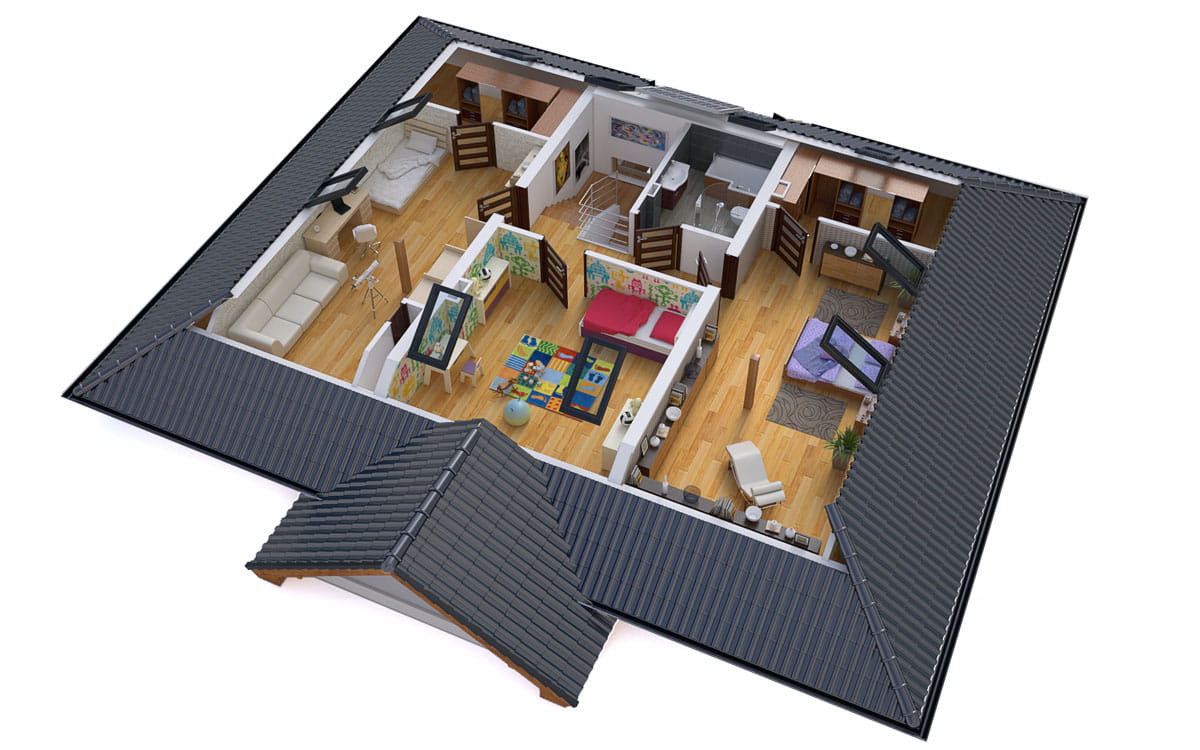

-     poddasze – 3 pokoje, 2 garderoby, łazienka.

Wielkość mieszkania odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

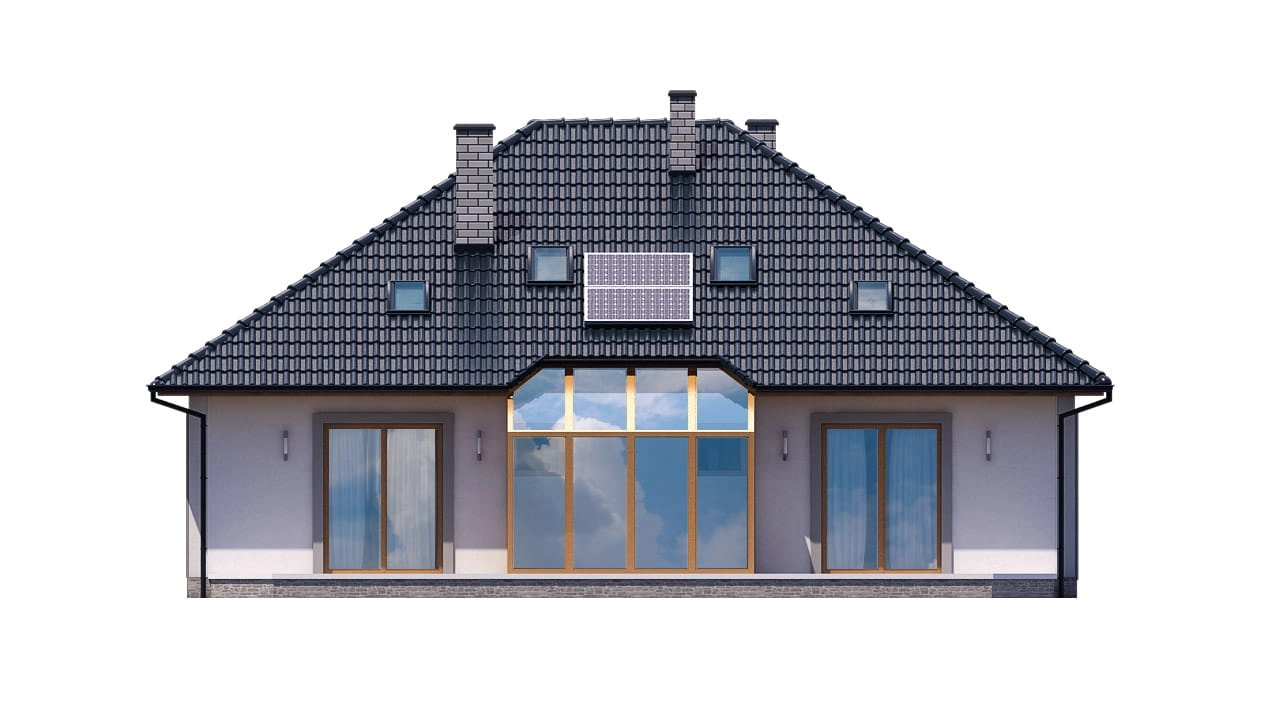

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z zawężeniem traktu środkowego od strony ogrodowej w formie podcienia, który umożliwia także dobudowanie oszklonej oranżerii. Rozwiązanie projektowe oranżerii obejmuje jedynie gabaryty i formę architektoniczną. Ewentualne jej wykonanie należy powierzyć firmie specjalizującej się w projektowaniu i realizacji ogrodów zimowych.

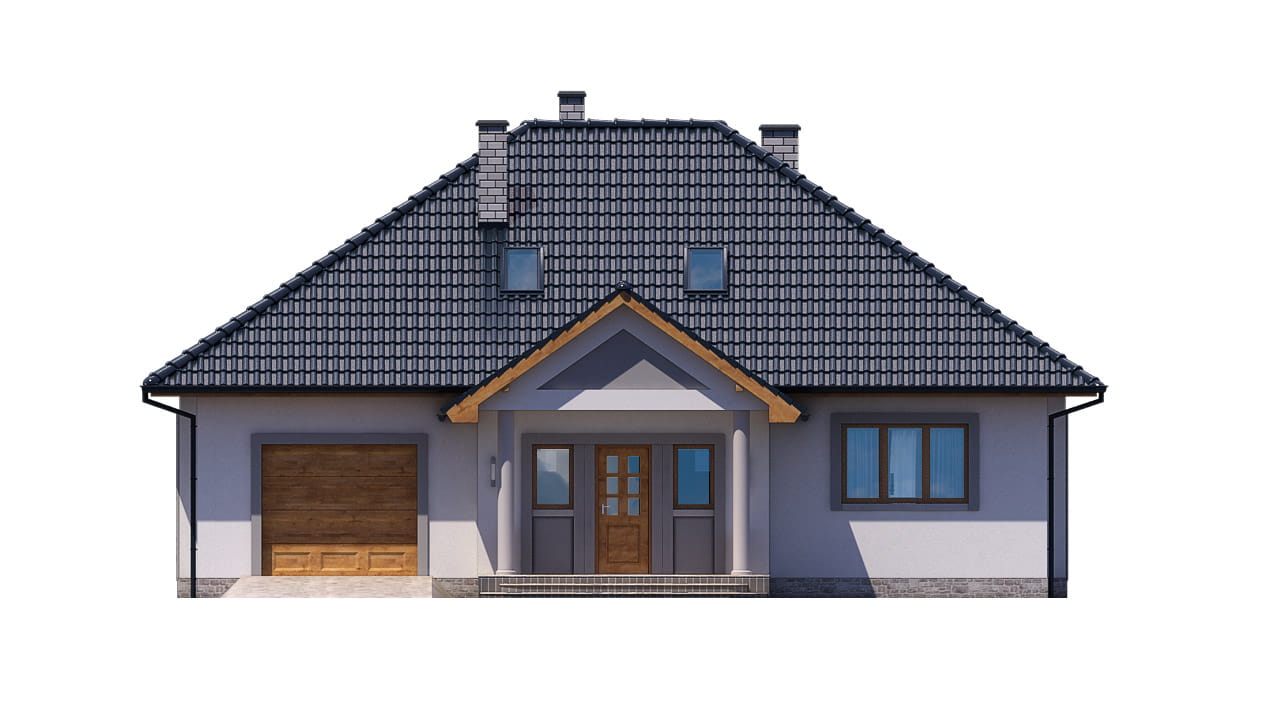

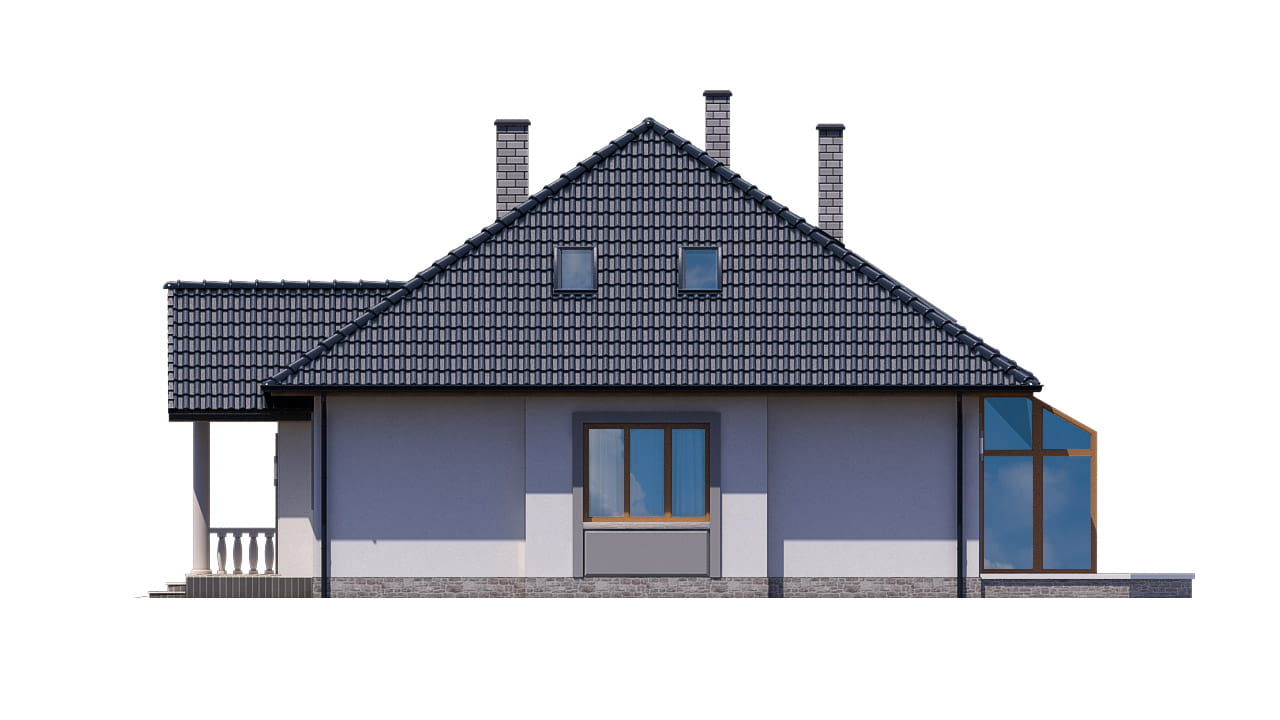

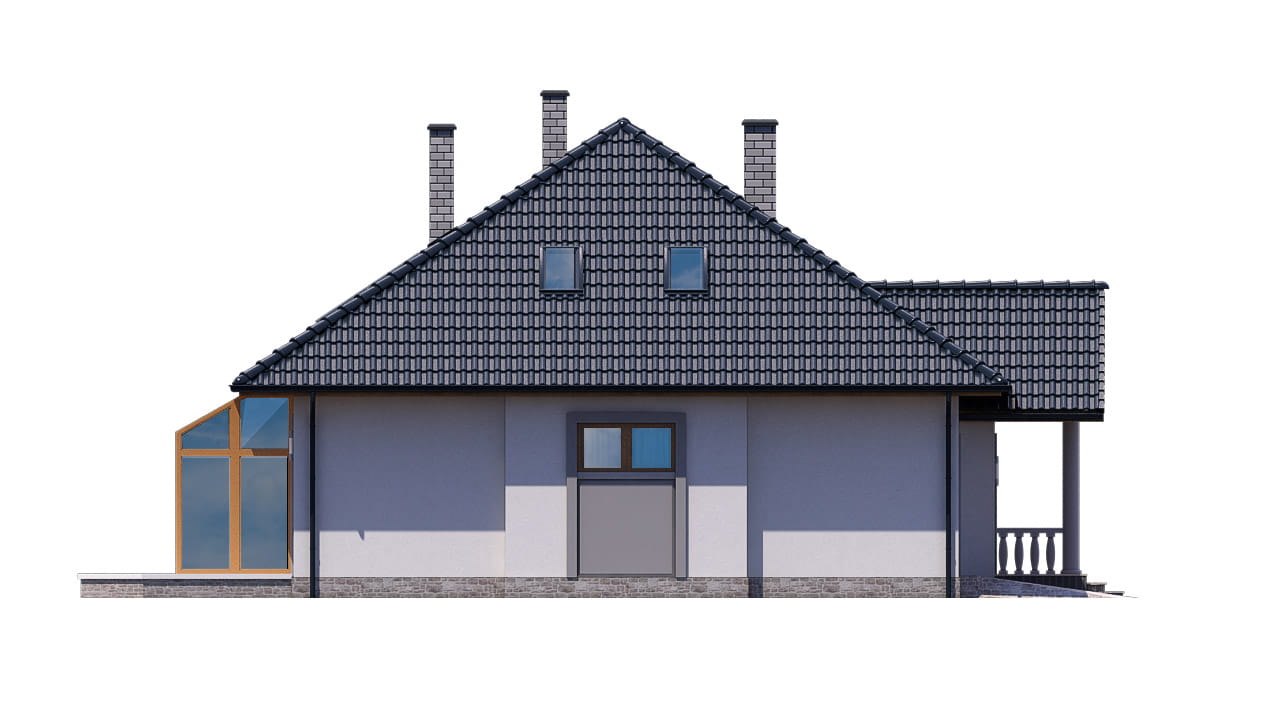

Budynek zwieńczono dachem kopertowym o kącie nachylenia połaci 35° wprowadzając rozrzeźbienie bryły dachu facjatą frontową podpartą filarami.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe. Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując w projekcie technicznym włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z ceramicznych pustaków szczelinowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach czterospadowy drewniany krokwiowo – płatwiowy z narożnicami. Pokrycie dachu – dachówka cementowa lub ceramiczna albo blacha profilowana (dachówkowa).

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
