Projekt domu BW-17 - garaż 1st. - Pow. użytkowa 123,20m2

BW-17

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 123,20m2

Powierzchnia zabudowy 130,60m2

Kubatura 809,00m3

Wysokość pomieszczeń 2,70, 2,55m

Wysokość budynku 8,55m

Powierzchnia dachu  243,00m2 - w tym zadaszenie tarasu 21,20m2

Kąt nachylenia dachu  42st.

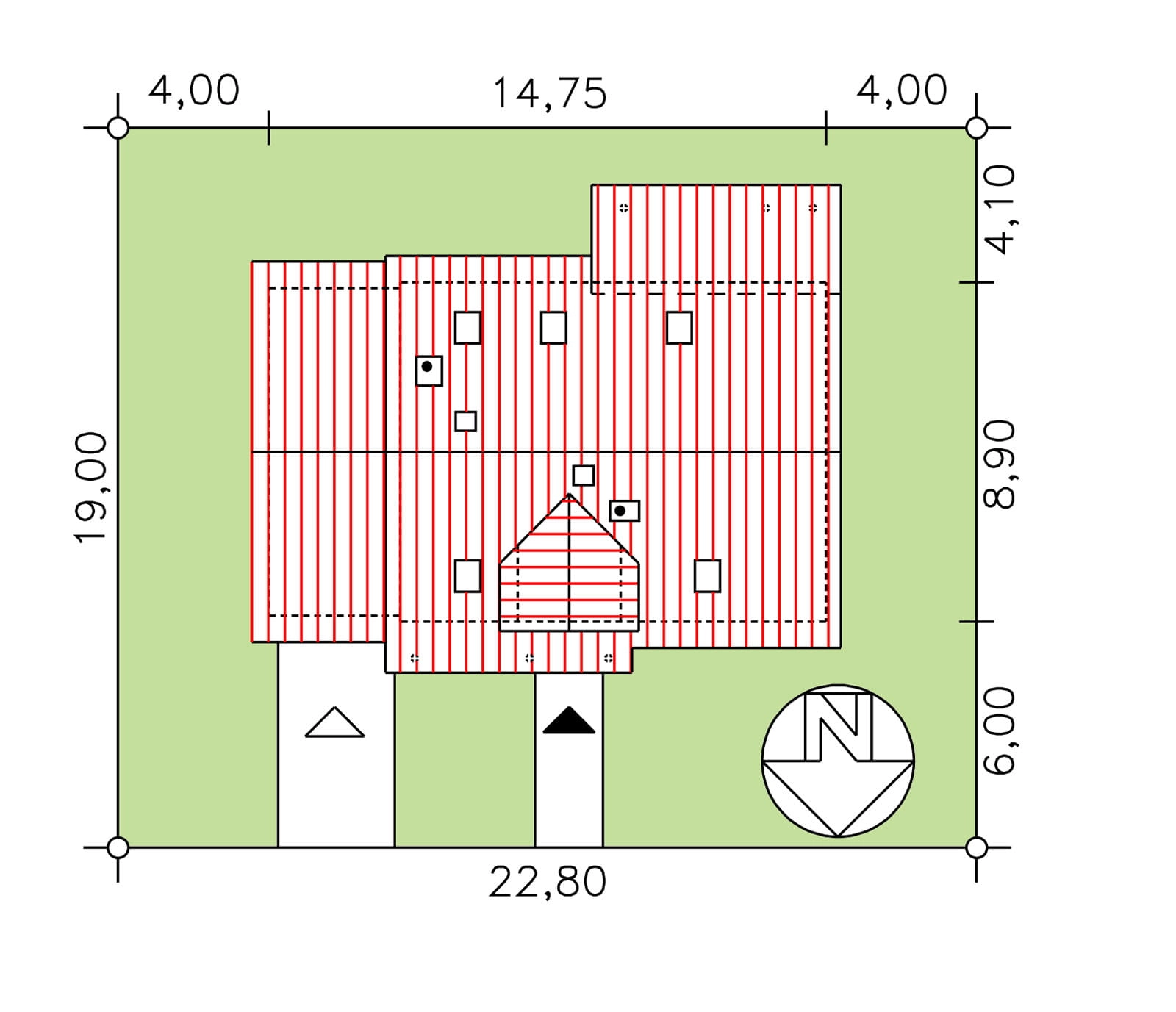

Minimalne wymiary działki 22,80 x 19,00m

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Możliwość zainstalowania pompy ciepła - Tak

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny,   wolnostojący,   parterowy bez   podpiwniczenia, z   poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku.

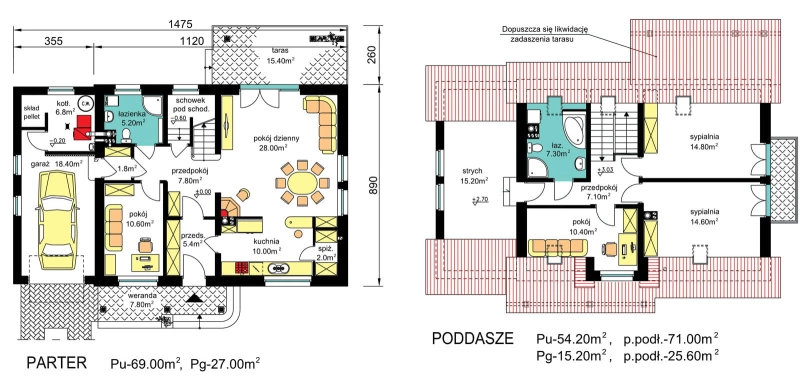

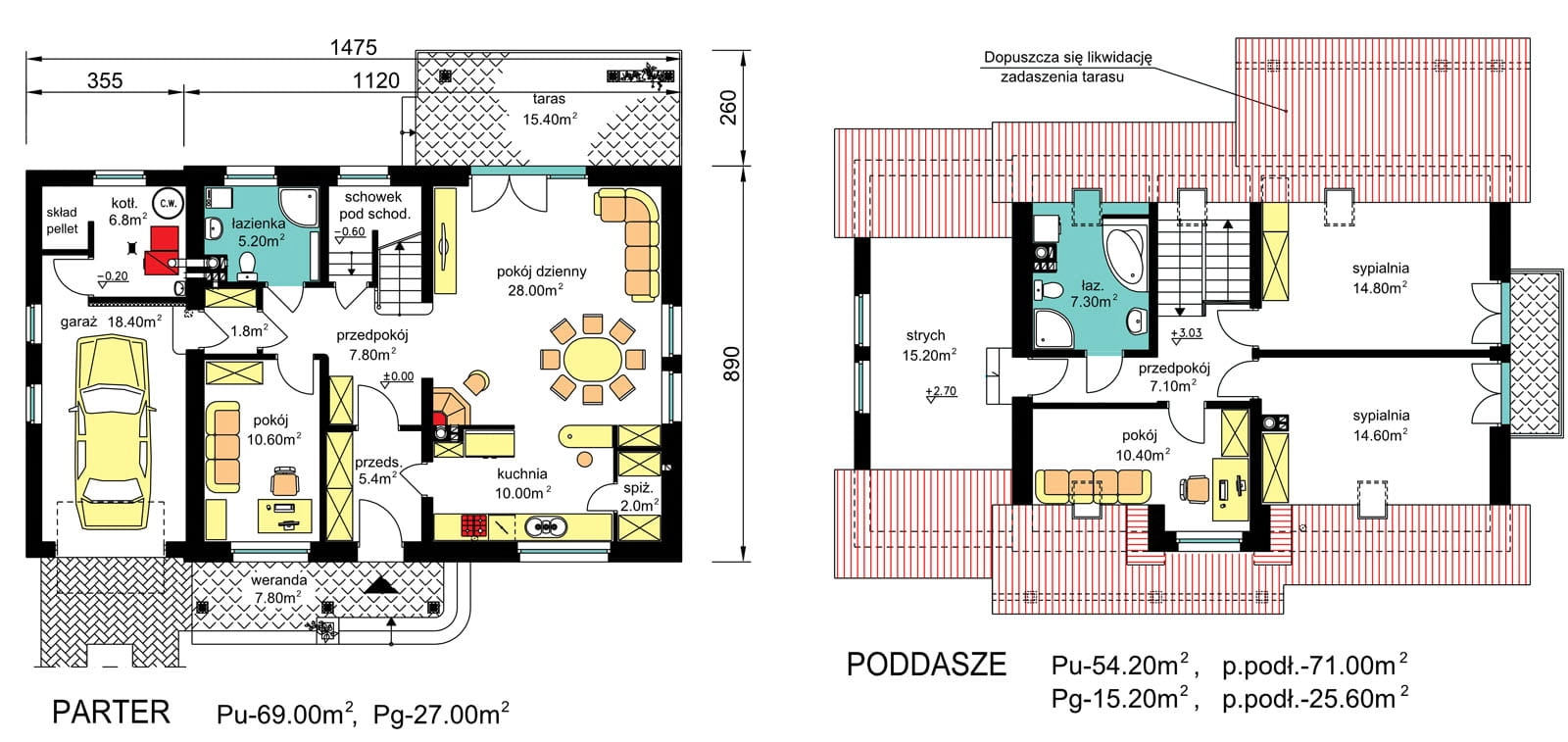

Program użytkowy:

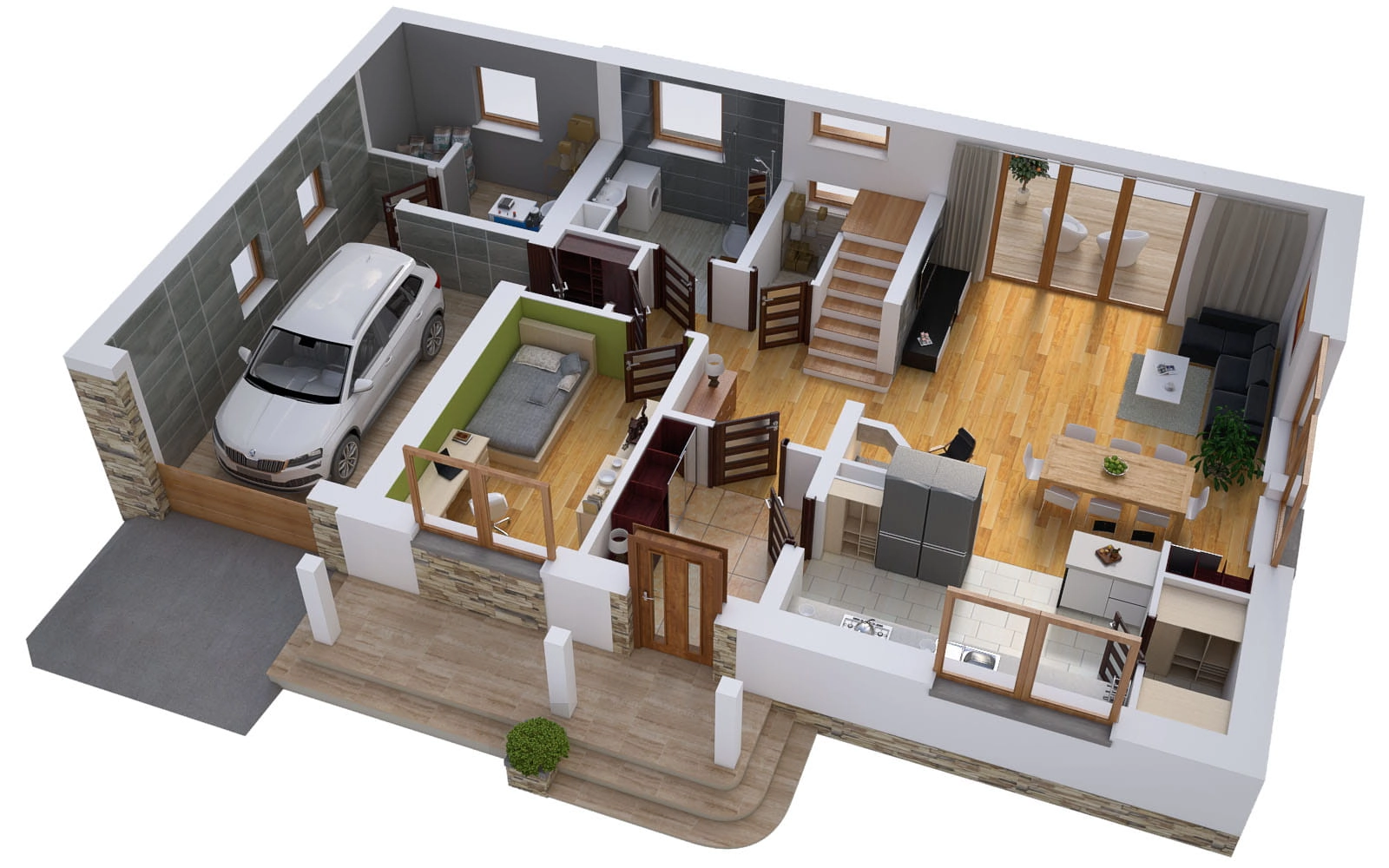

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny oraz garaż dobudowany z wydzieloną kotłownią i składem opału.

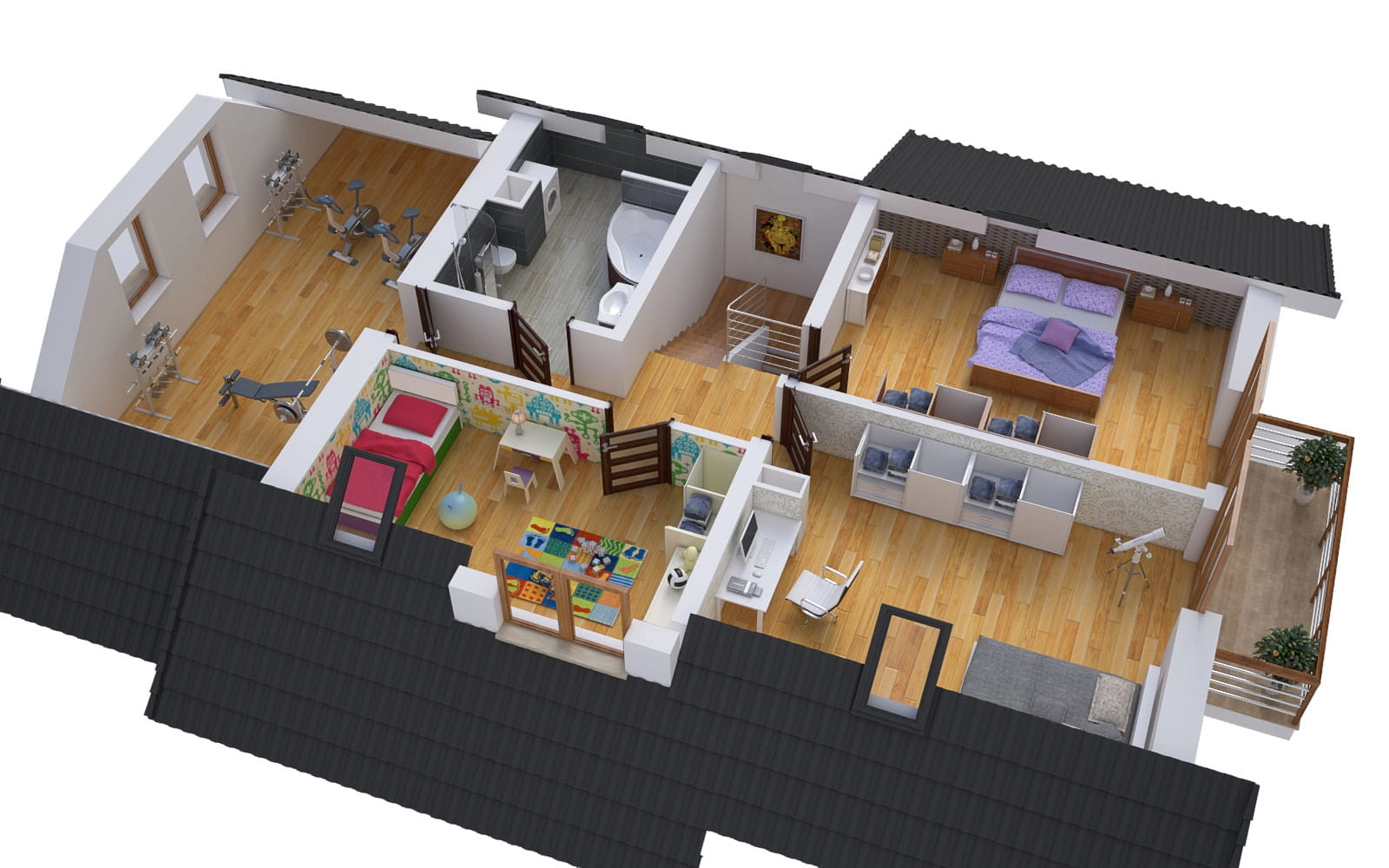

-   poddasze - 3 sypialnie, łazienka oraz strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

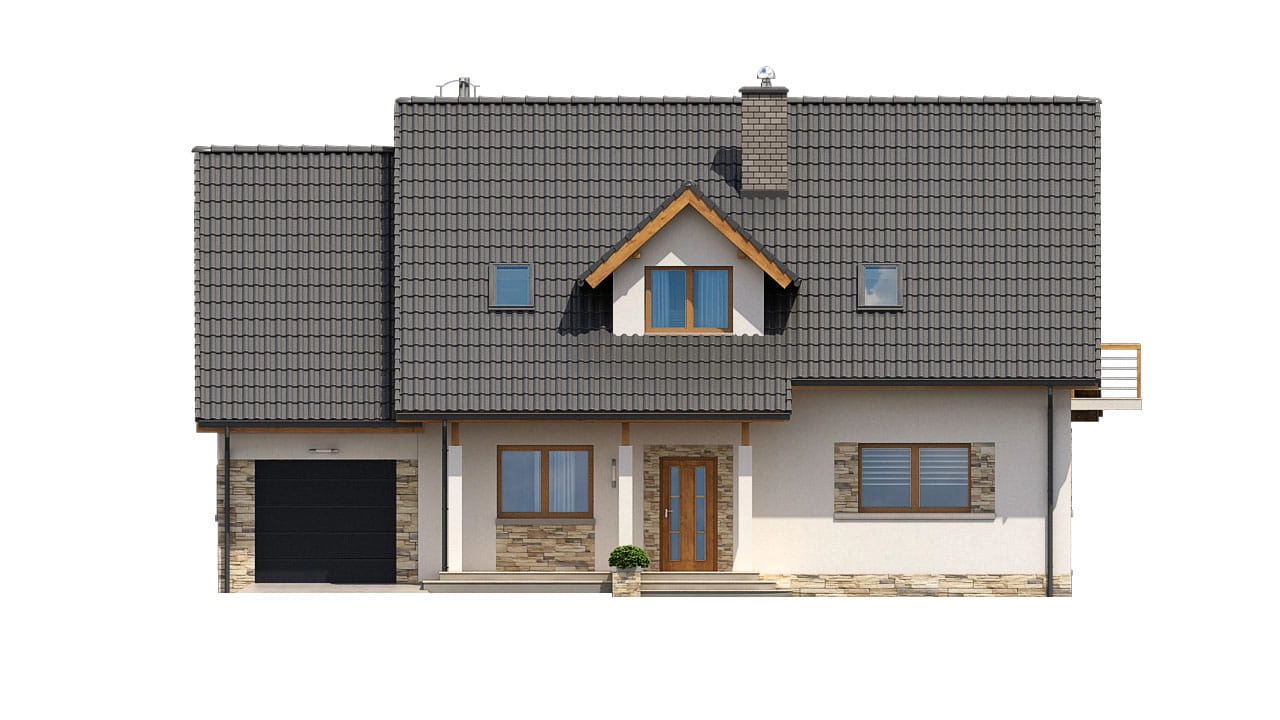

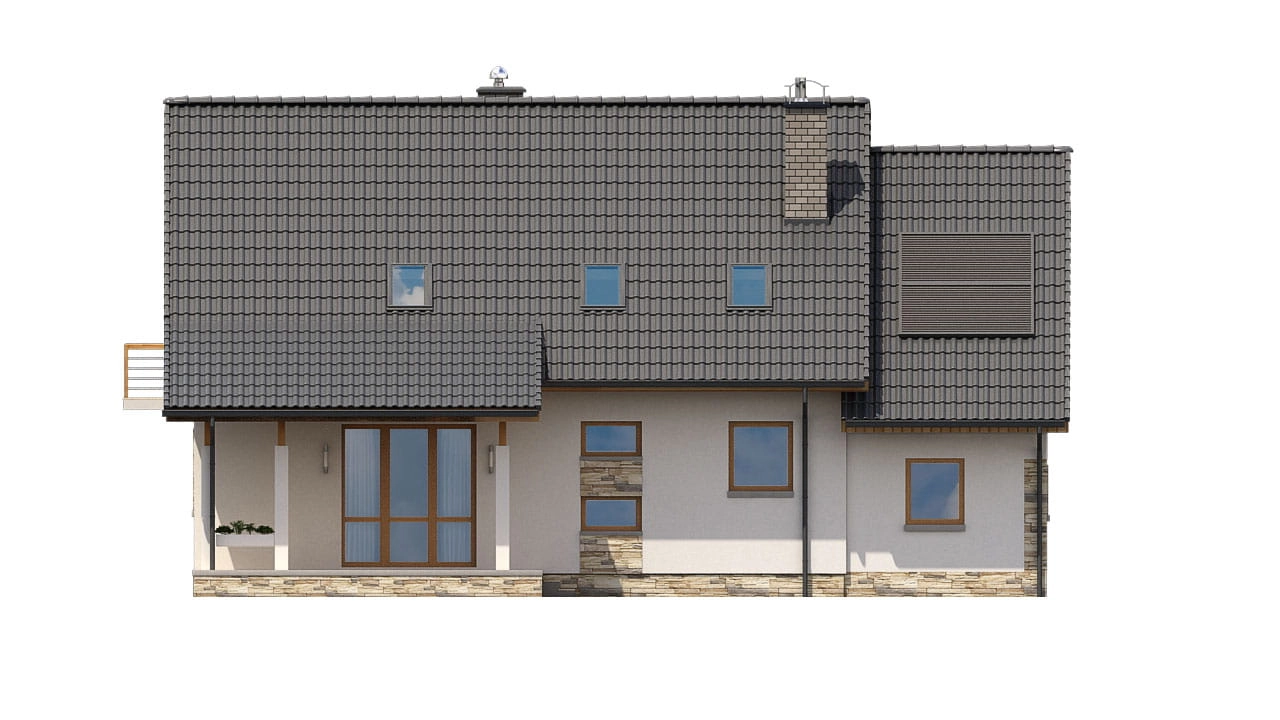

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42° z lukarną dachową.

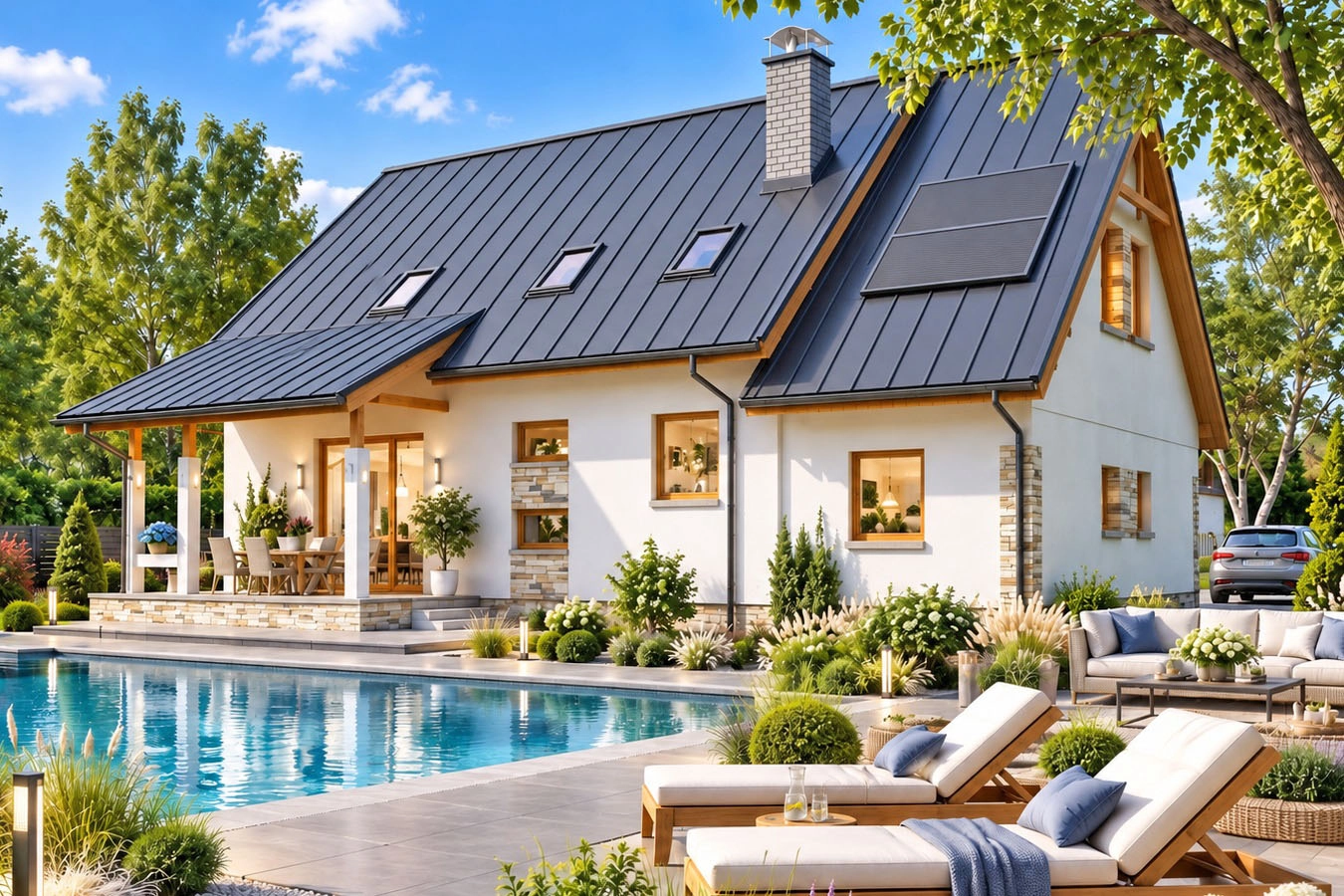

Przy ścianie bocznej budynku zaprojektowano garaż dobudowany 1-stanowiskowy z kotłownią na paliwo stałe wydzieloną w tylnej części segmentu garażowego oraz strychem dostępnym z poziomu poddasza. Nad tarasem ogrodowym przewidziano zadaszenie podparte słupami drewnianymi. Jego wykonanie nie jest obowiązkowe i może być wykreślone na etapie adaptacji projektu do terenu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując w projekcie technicznym włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

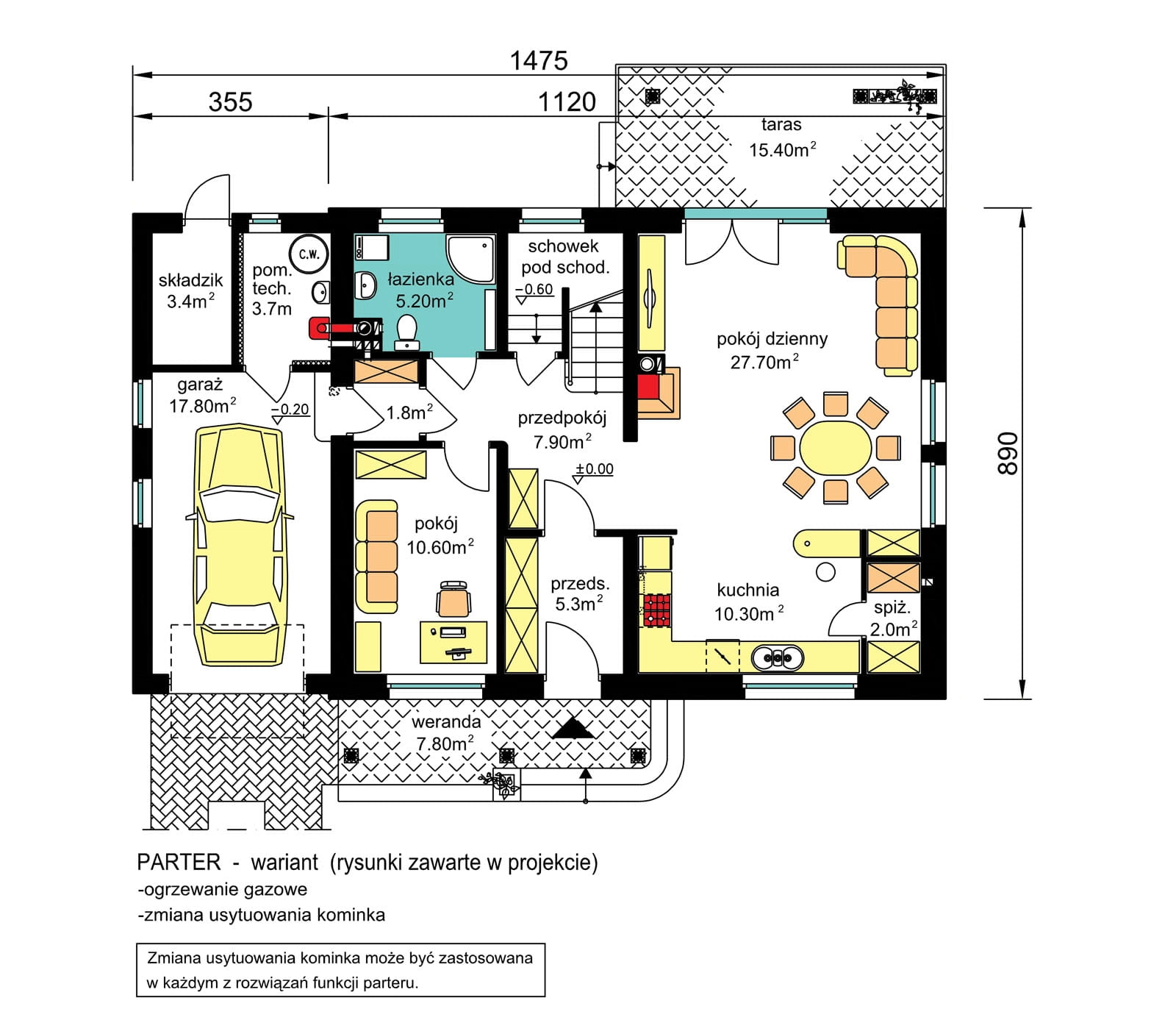

W rozwiązaniu z kotłem gazowym zaproponowano możliwość zmiany usytuowania kominka w pokoju dziennym. Zmiana ta może być dokonana również w wersji z kotłownią.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo - jętkowy z płatwią kalenicową. Pokrycie dachu – dachówka cementowa lub ceramiczna.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania aktualnych “Warunków technicznych”, a w zakresie ochrony cieplnej także po 2021r.
