Projekt domu BW-17 wariant 3 - Pow. użytkowa 123,20m2

BW-17 wariant 3

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 123,20m2

Powierzchnia zabudowy 169,40m2

Kubatura 926,80m3

Wysokość pomieszczeń 2,70, 2,54m

Wysokość budynku 8,55m

Powierzchnia dachu  278,10m2 - w tym zadaszenie tarasu 21,50m2

Kąt nachylenia dachu  42st.

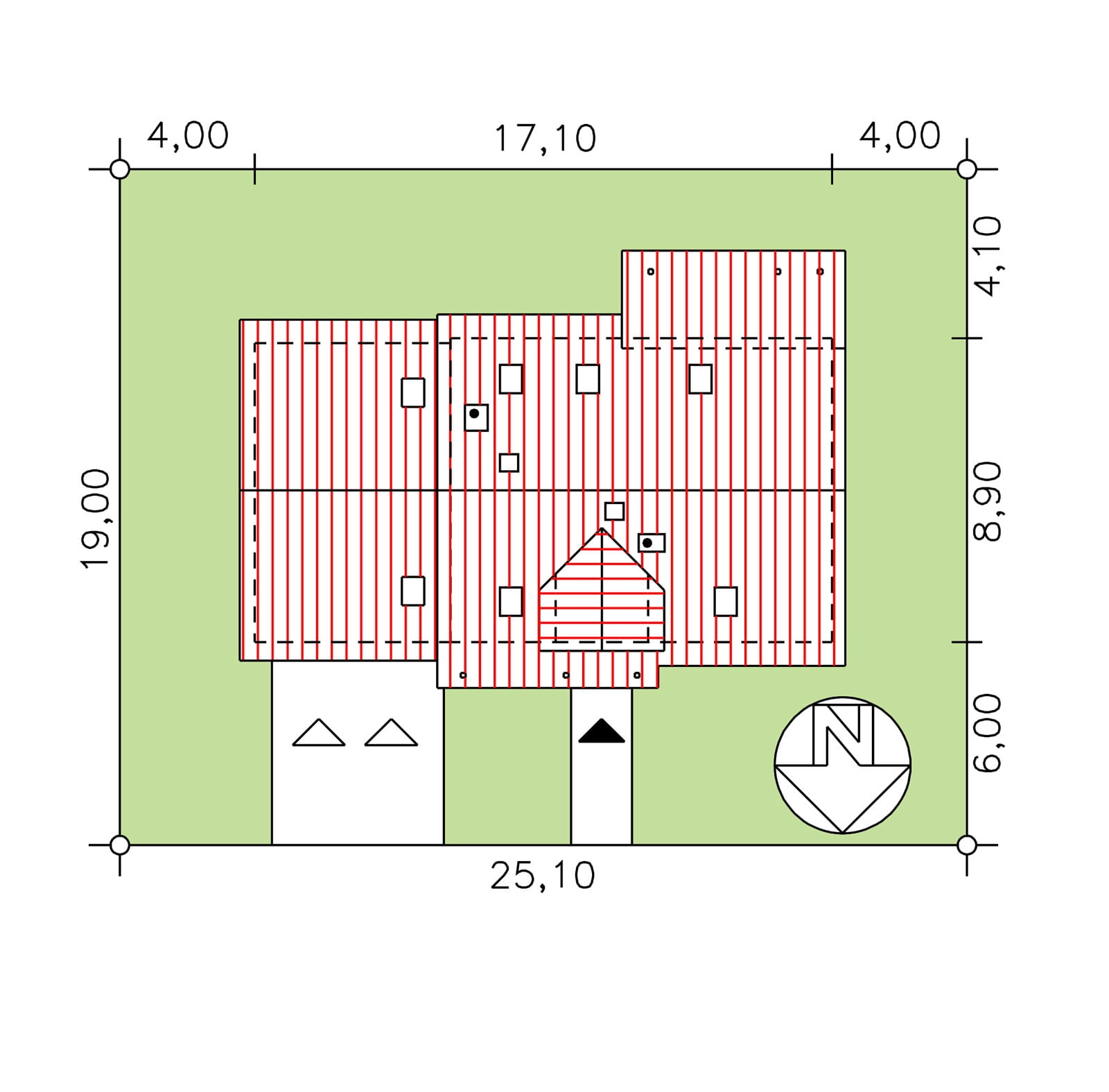

Minimalne wymiary działki 25,10 x 19,00m

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny,   wolnostojący,   parterowy bez   podpiwniczenia, z   poddaszem użytkowym i garażem 2-stanowiskowym dobudowanym do ściany bocznej budynku. Program użytkowy:

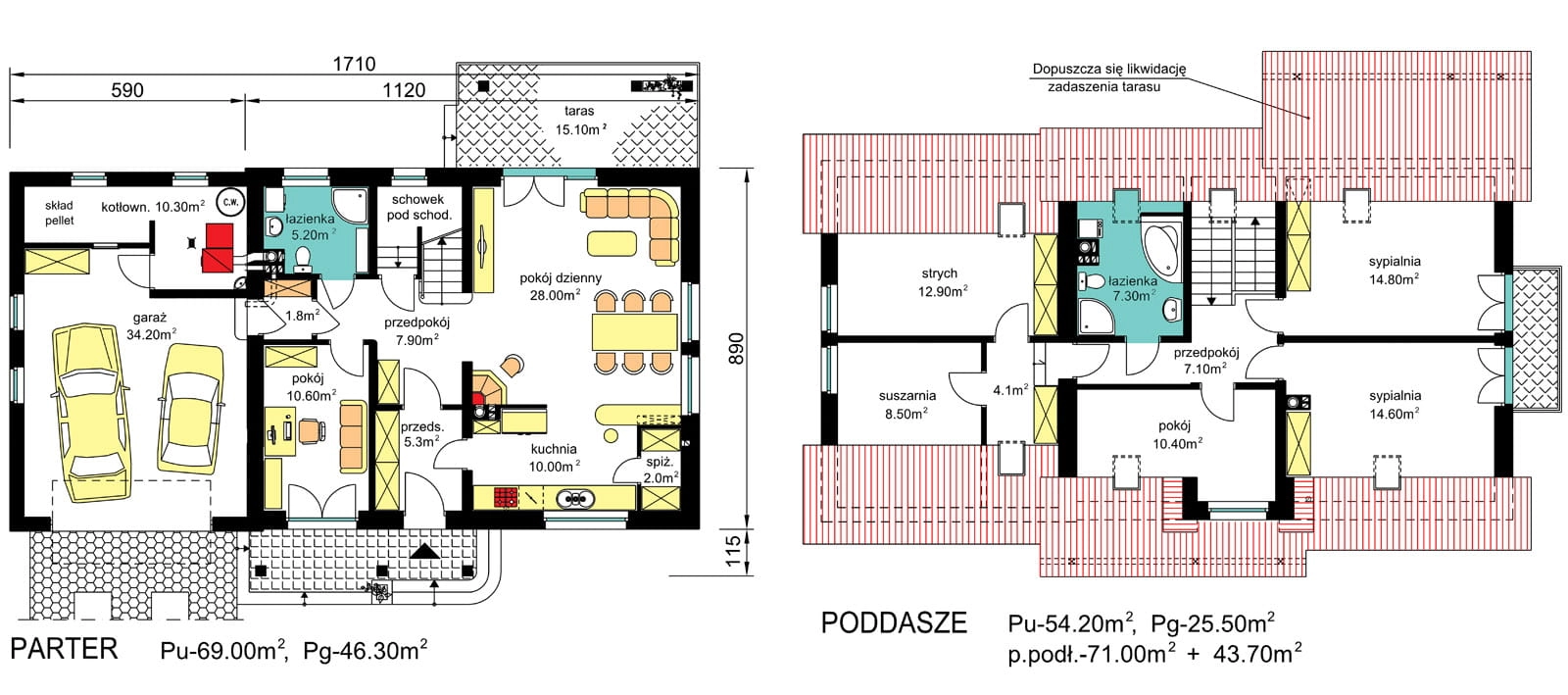

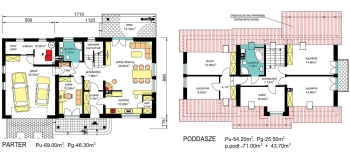

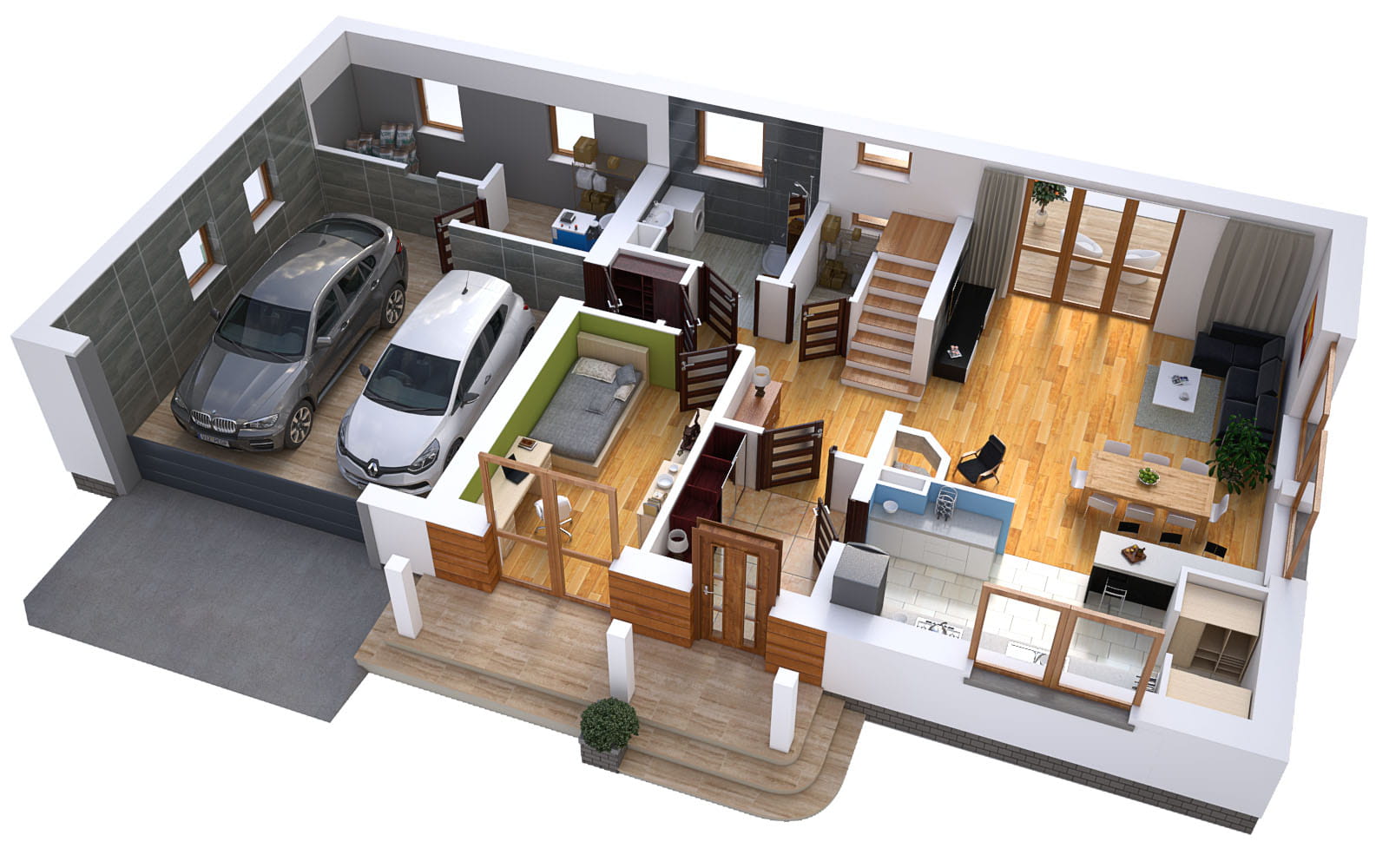

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny oraz garaż dobudowany z wydzieloną kotłownią i składem opału.

-   poddasze - 3 sypialnie, łazienka oraz strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny

Rozwiązania architektoniczne.

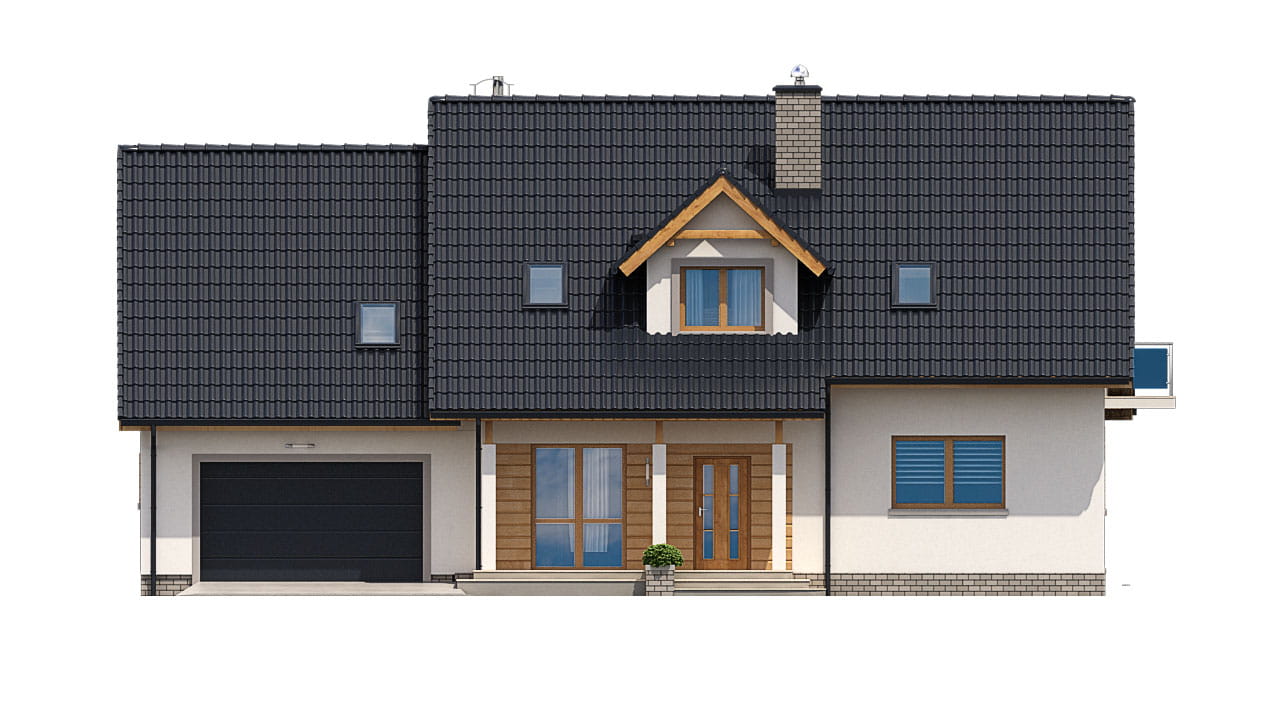

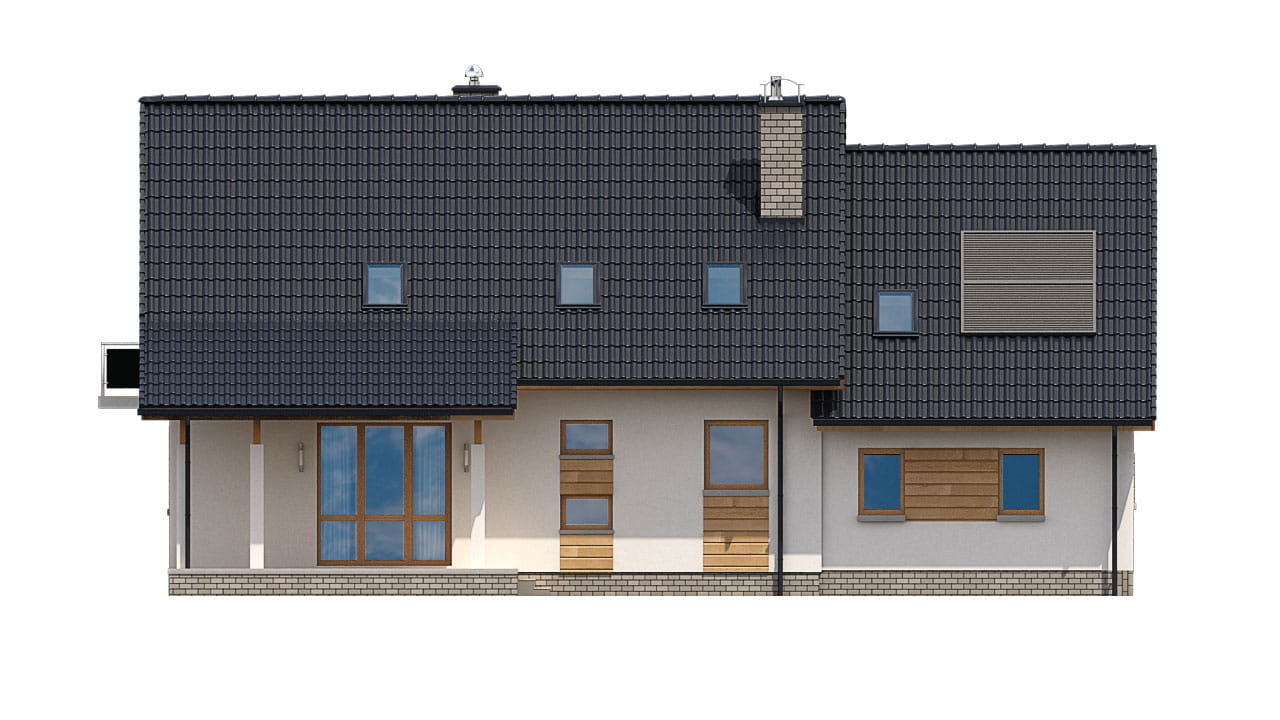

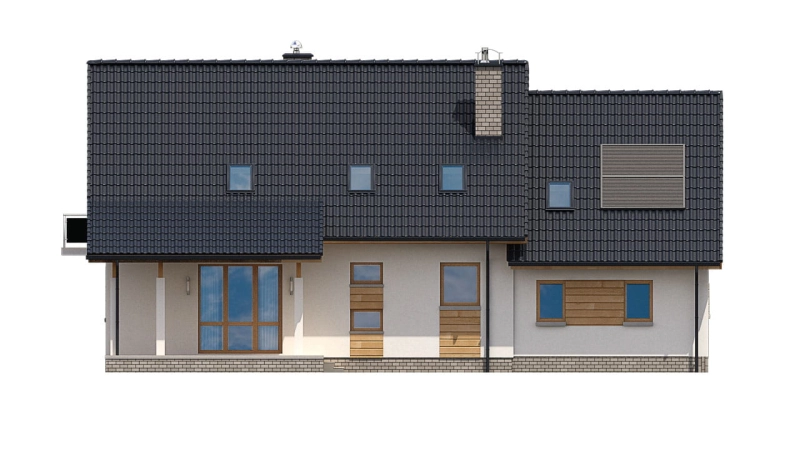

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania frontem na stronę północną. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42° z lukarną dachową nad strefą wejściową. Przy ścianie bocznej budynku zaprojektowano garaż dobudowany 2-stanowiskowy z kotłownią na paliwo stałe wydzieloną w tylnej części segmentu garażowego oraz strychem dostępnym z poziomu poddasza. Nad tarasem ogrodowym zaprojektowano zadaszenie podparte słupami drewnianymi. Jego wykonanie nie jest obowiązkowe i może być wykreślone na etapie adaptacji projektu do terenu.

Program użytkowy i rozwiązania funkcji budynku opracowano w 2 wariantach. W założeniu podstawowym przyjęto ogrzewanie kotłem na paliwo stałe (pellety) wraz z instalacją solarną. Wariantowo przewidziano kocioł gazowy z uwzględnieniem w bilansie cieplnym współpracy z ogrzewaniem kominkowym oraz instalacją solarną do podgrzewania c.w.u.

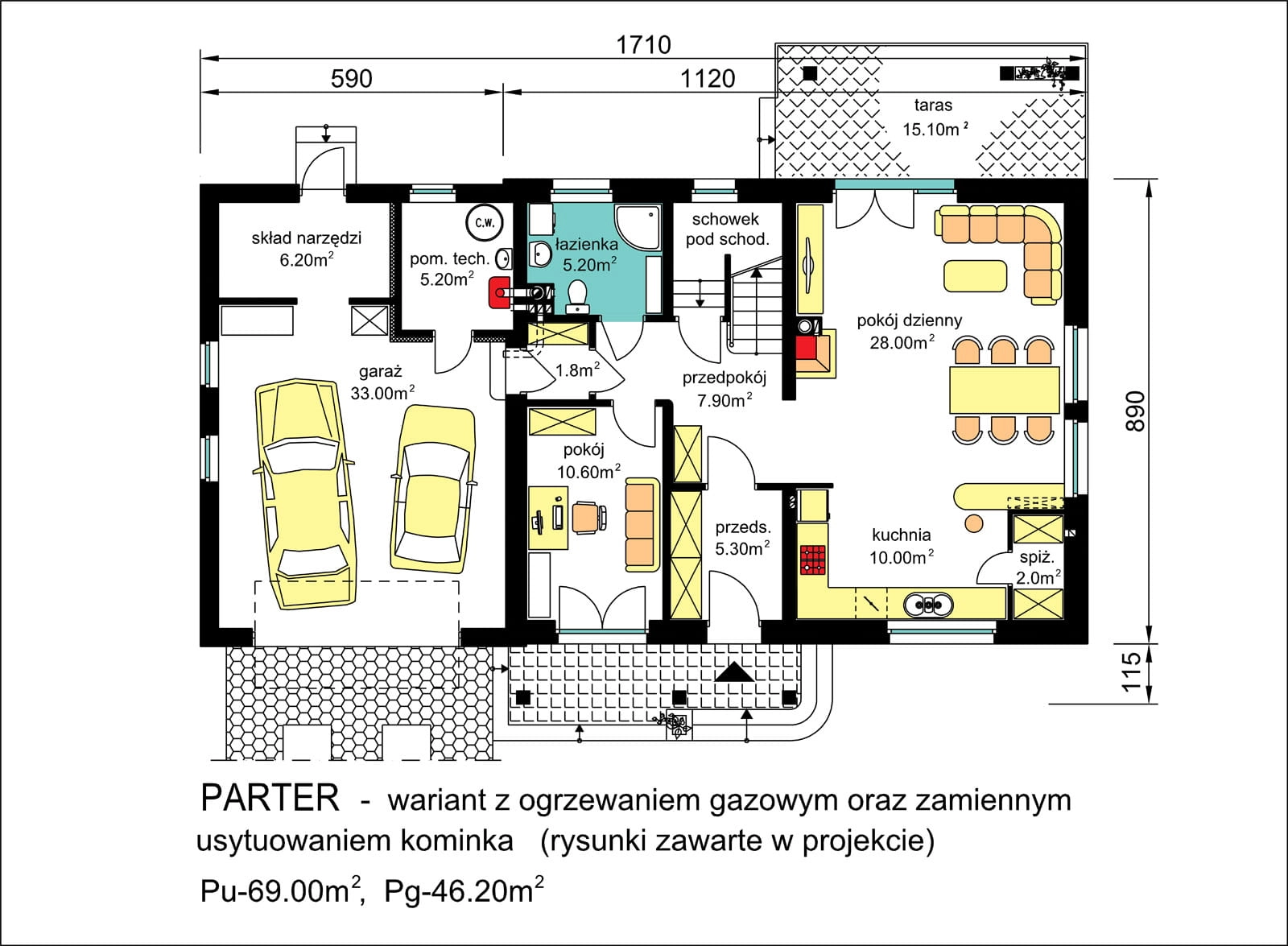

W rozwiązaniu z kotłem gazowym zaproponowano również możliwość zmiany usytuowania kominka w pokoju dziennym. Zmiana ta może być dokonana również w wersji z kotłownią.

Rozwiązania konstrukcyjne budynku.

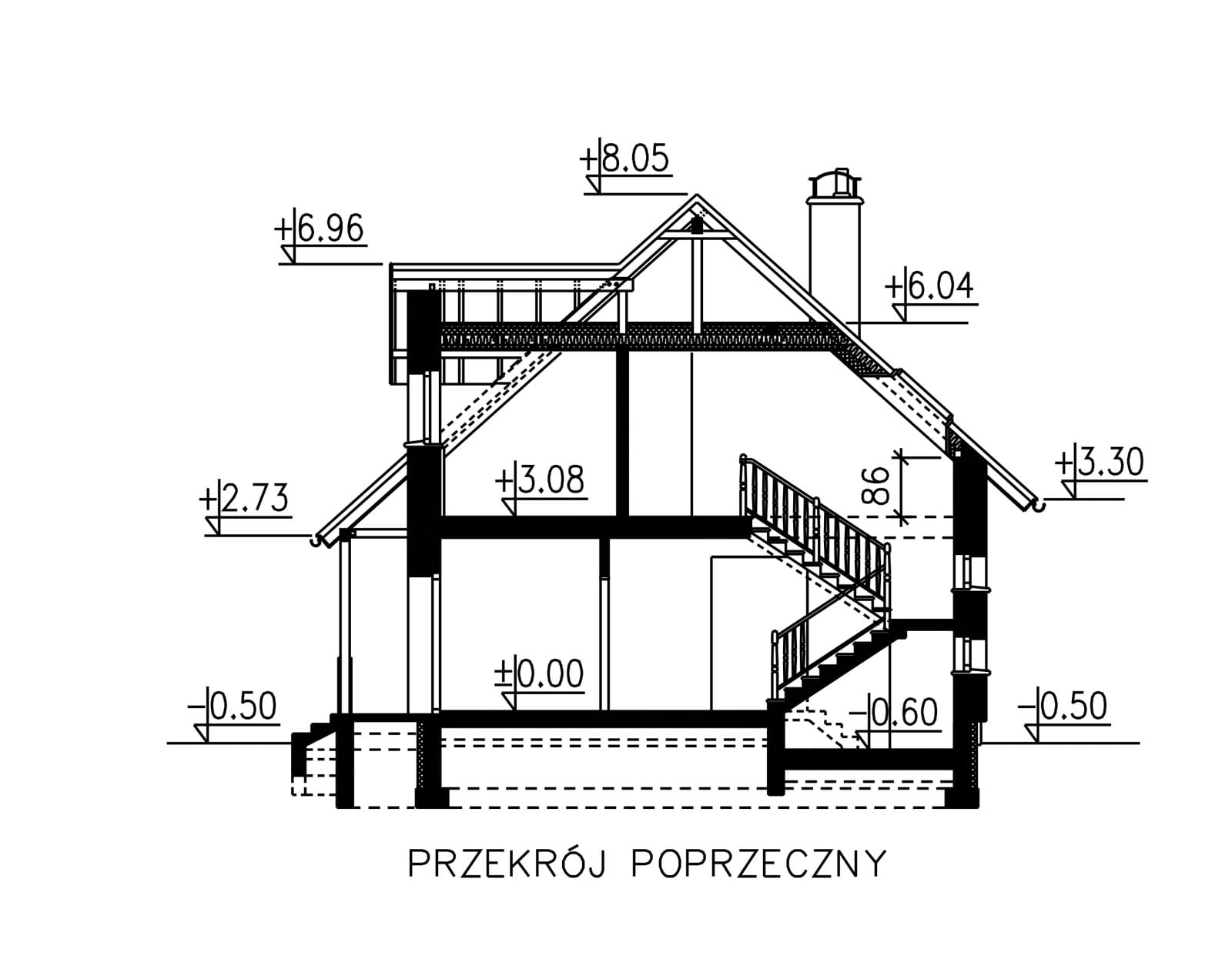

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo - jętkowy z płatwią kalenicową. Pokrycie dachu – dachówka cementowa lub ceramiczna.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Projekt spełnia wymagania aktualnych “Warunków technicznych”, a w zakresie ochrony cieplnej także po 2021r.
