Projekt domu BW-17 wariant. - Pow. użytkowa 123,00m2

BW-17 wariant

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa 123,00m2

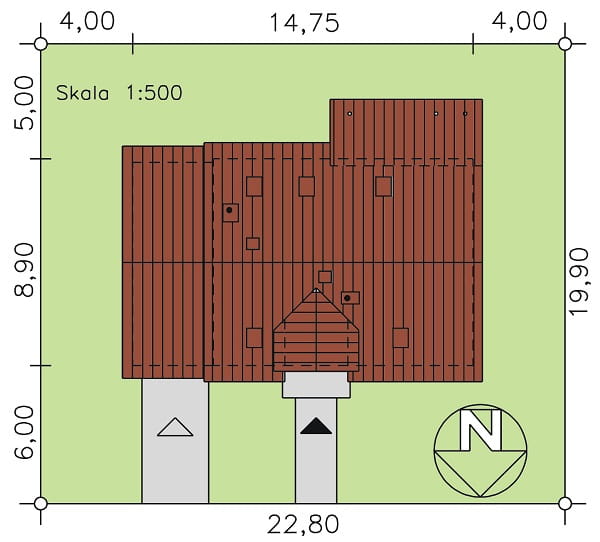

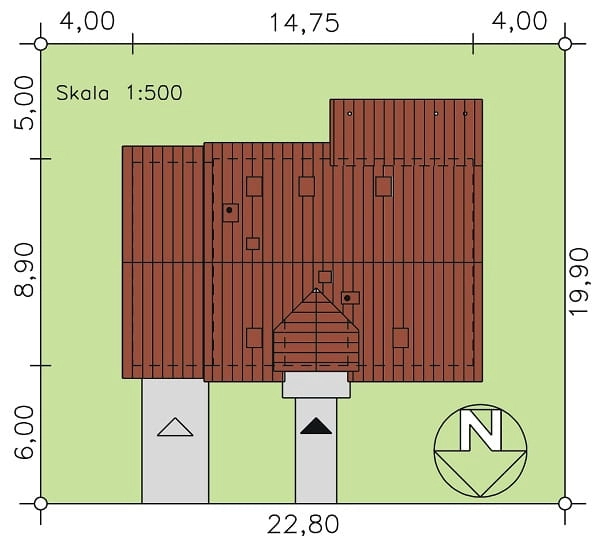

Minimalne wymiary działki 22,80 x 19,90m

Powierzchnia zabudowy 131,70m2

-  taras zadaszony 11,30m2

Wysokość pomieszczeń  2,70, 2,56m

Wysokość budynku  8,55m

Powierzchnia dachu 237,9 + zad. tarasu21,5m

Kubatura   809,60m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny,   wolnostojący,   parterowy bez   podpiwniczenia, z   poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku.

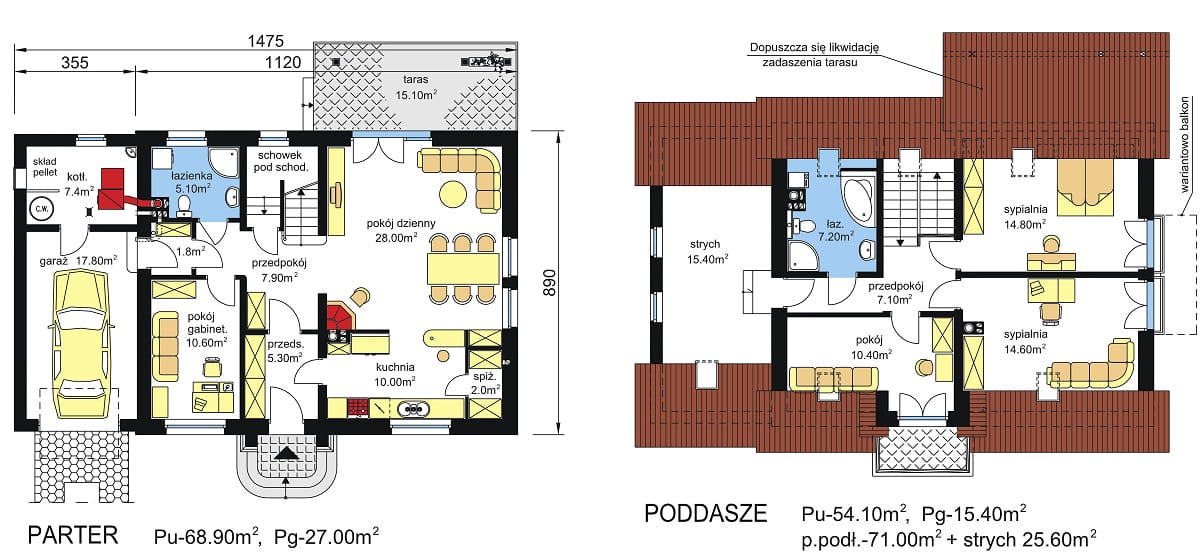

Program użytkowy:

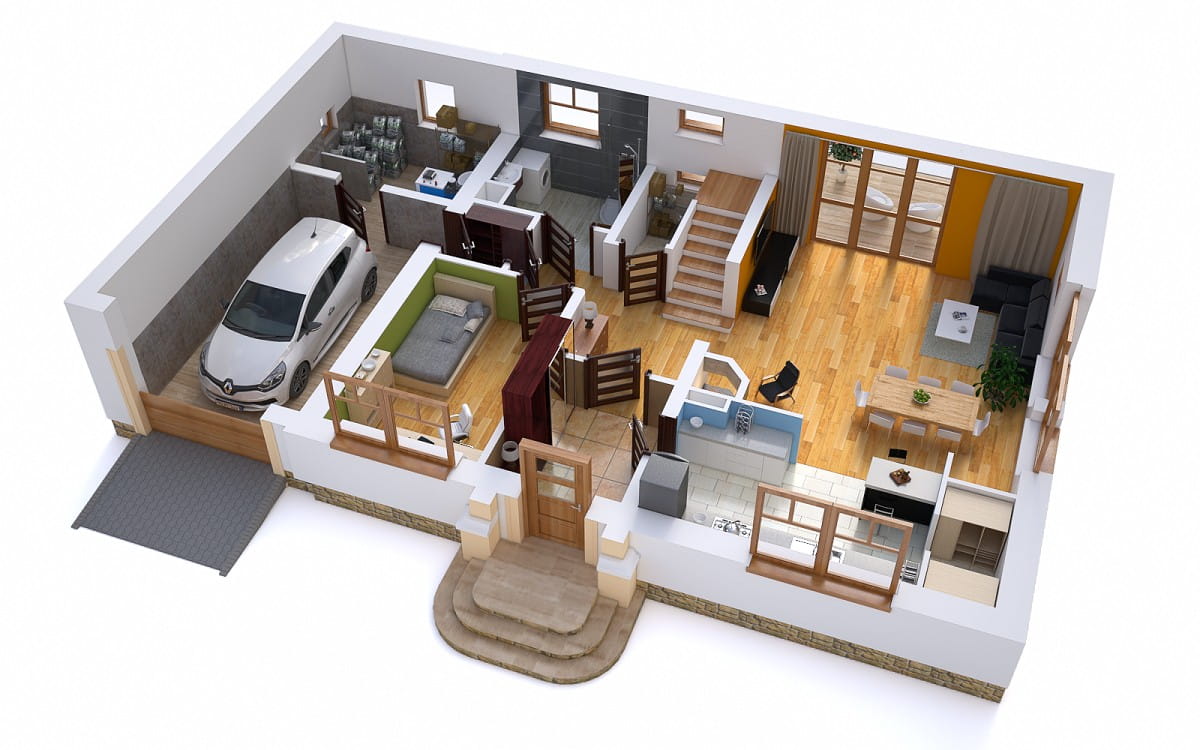

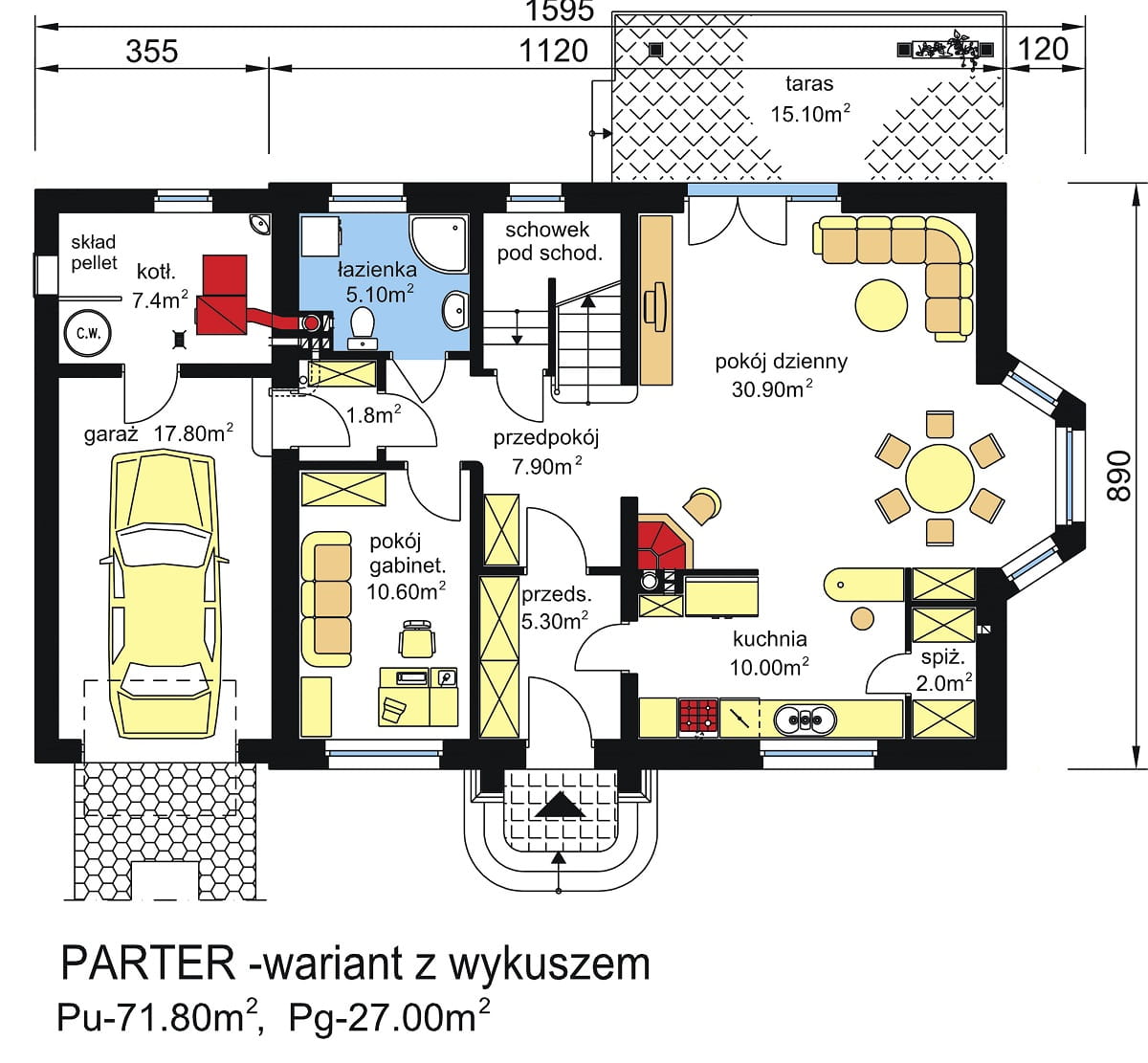

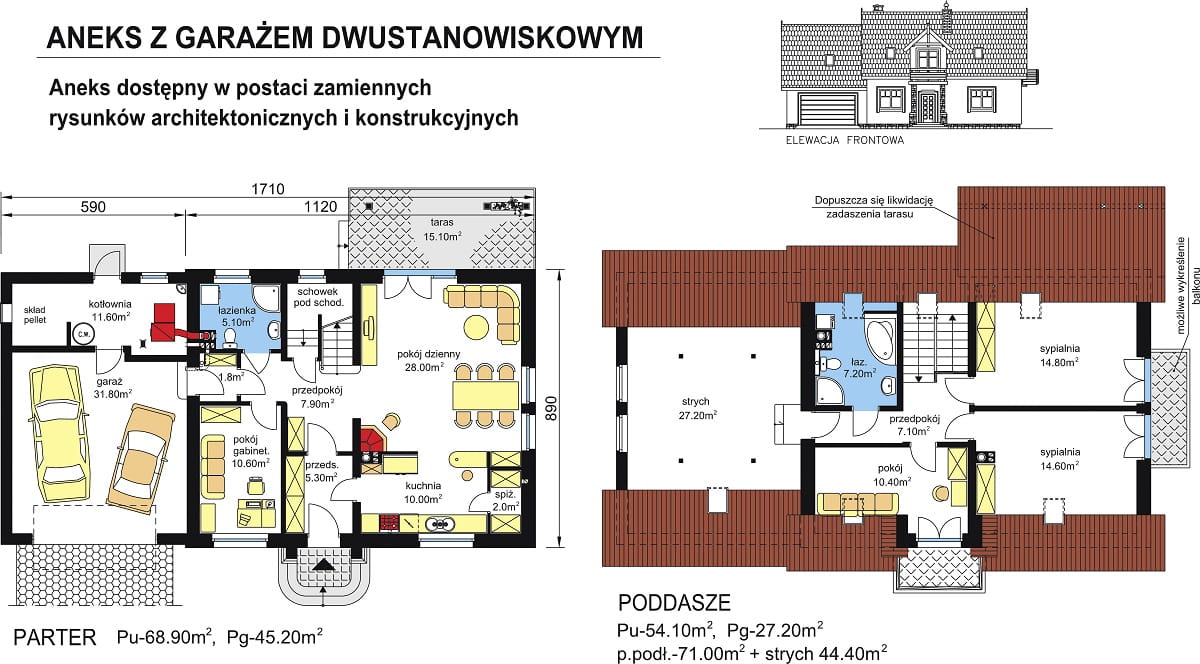

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny oraz garaż dobudowany z wydzieloną kotłownią i składem opału.

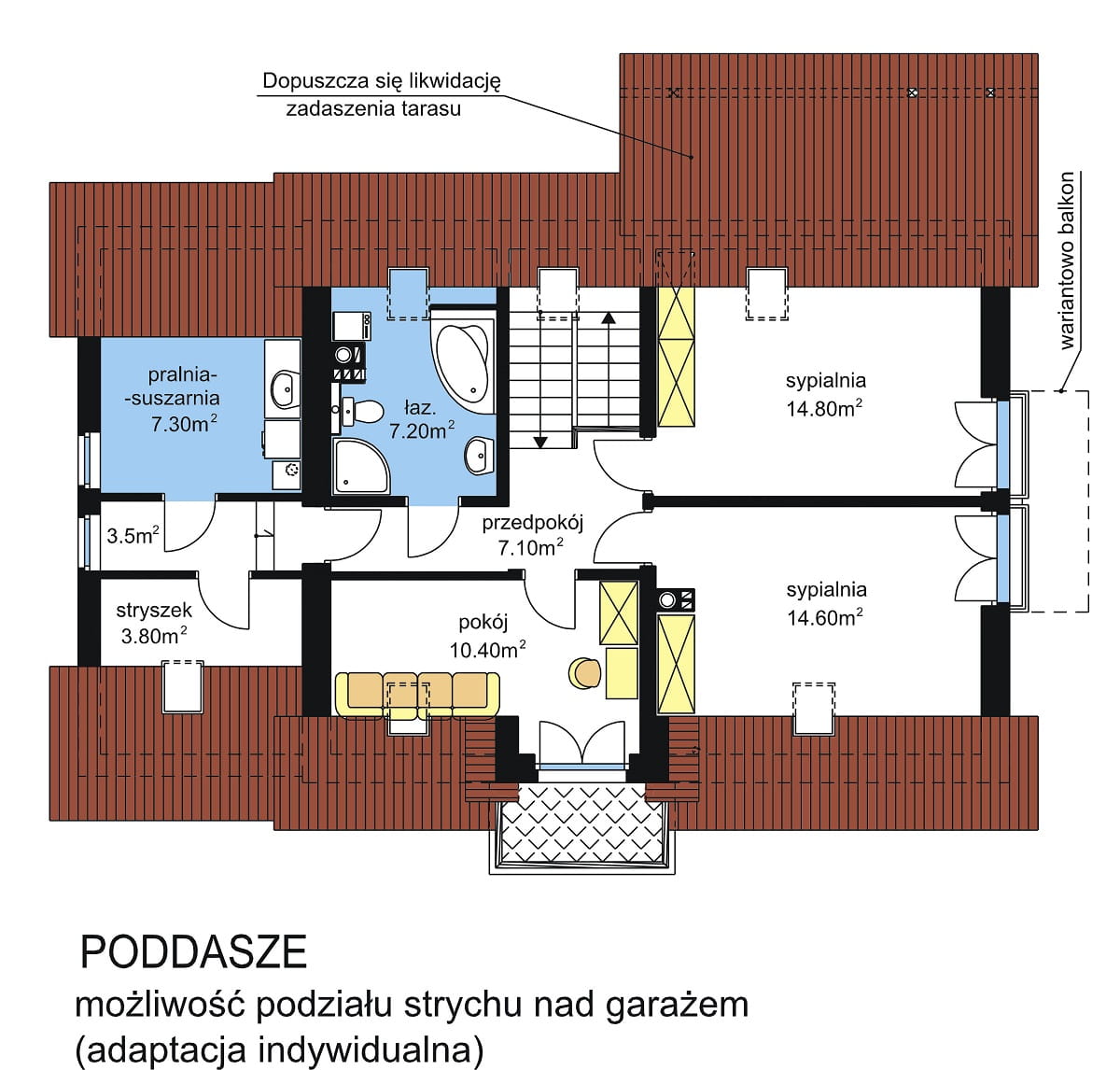

-   poddasze - 3 sypialnie, łazienka oraz strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

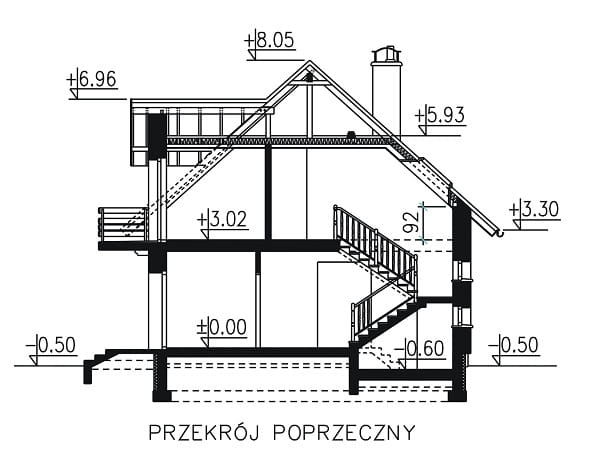

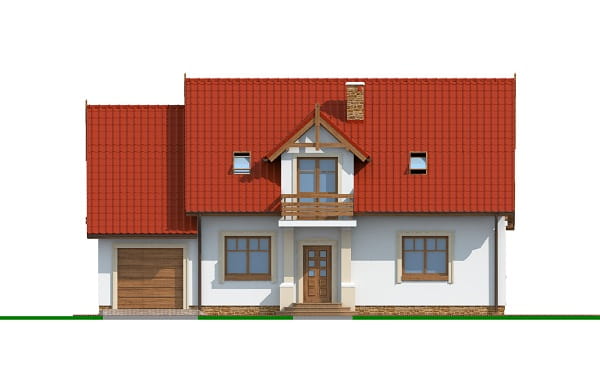

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42° z lukarną dachową.

Przy ścianie bocznej budynku zaprojektowano garaż dobudowany 1-stanowiskowy z kotłownią na paliwo stałe wydzieloną w tylnej części segmentu garażowego oraz strychem dostępnym z poziomu poddasza. Nad tarasem ogrodowym przewidziano zadaszenie podparte słupami drewnianymi. Jego wykonanie nie jest obowiązkowe i może być wykreślone na etapie adaptacji projektu do terenu.

Program użytkowy i rozwiązania funkcji budynku opracowano w 2 wariantach. W założeniu podstawowym przyjęto ogrzewanie kotłem na paliwo stałe (pellety) wraz z instalacją solarną. Wariantowo przewidziano kocioł gazowy z uwzględnieniem w bilansie cieplnym współpracy z ogrzewaniem kominkowym oraz instalacją solarną do podgrzewania c.w.u.

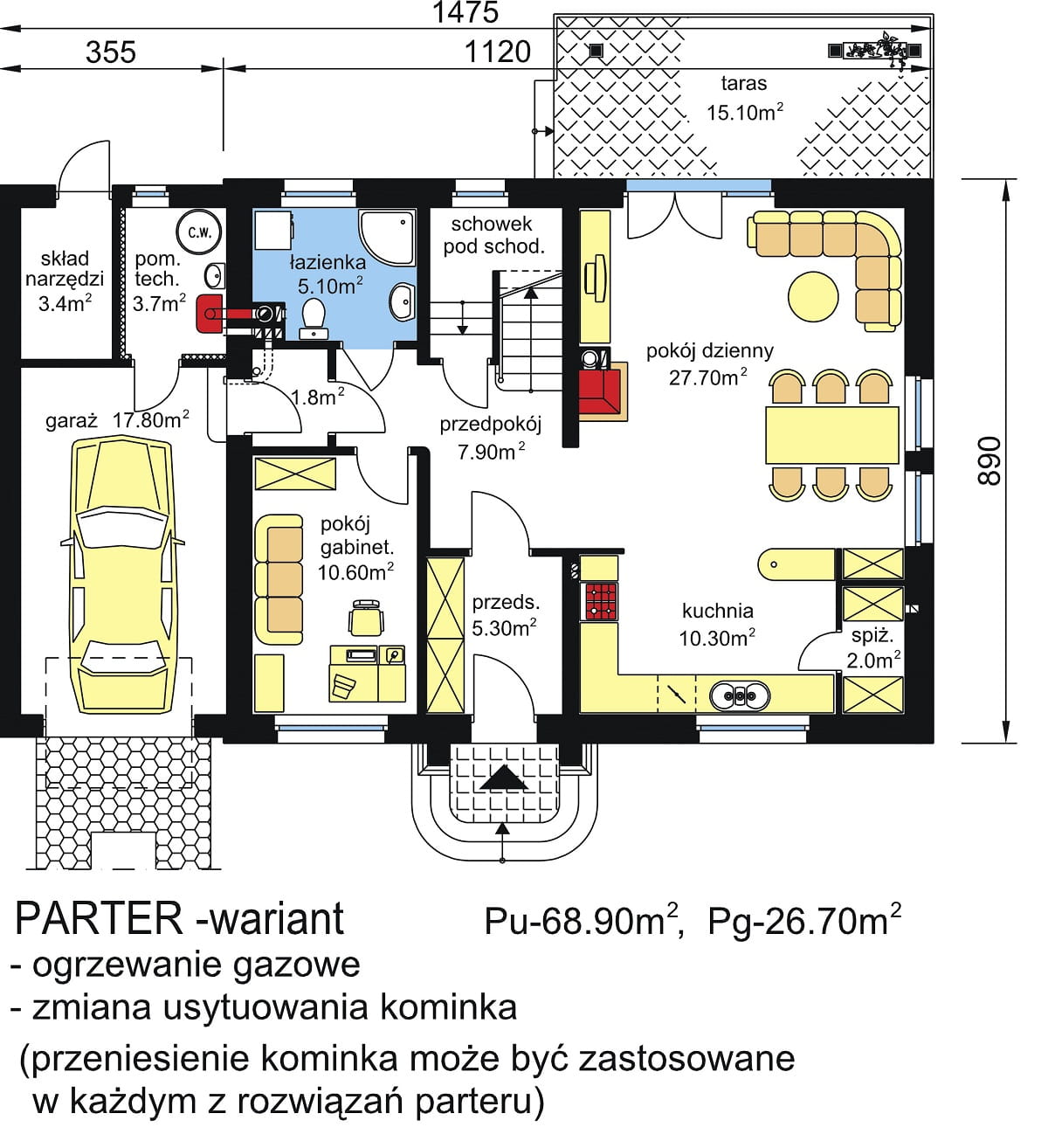

W rozwiązaniu z kotłem gazowym zaproponowano możliwość zmiany usytuowania kominka w pokoju dziennym. Zmiana ta może być dokonana również w wersji z kotłownią.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo - jętkowy z płatwią kalenicową. Pokrycie dachu – dachówka cementowa lub ceramiczna.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Projekt spełnia wymagania aktualnych “Warunków technicznych”, a w zakresie ochrony cieplnej także po 2021r.
