Projekt domu BW-18 wariant (podpiwniczony) - Pow. użytkowa 124,40m2

BW-18 wariant

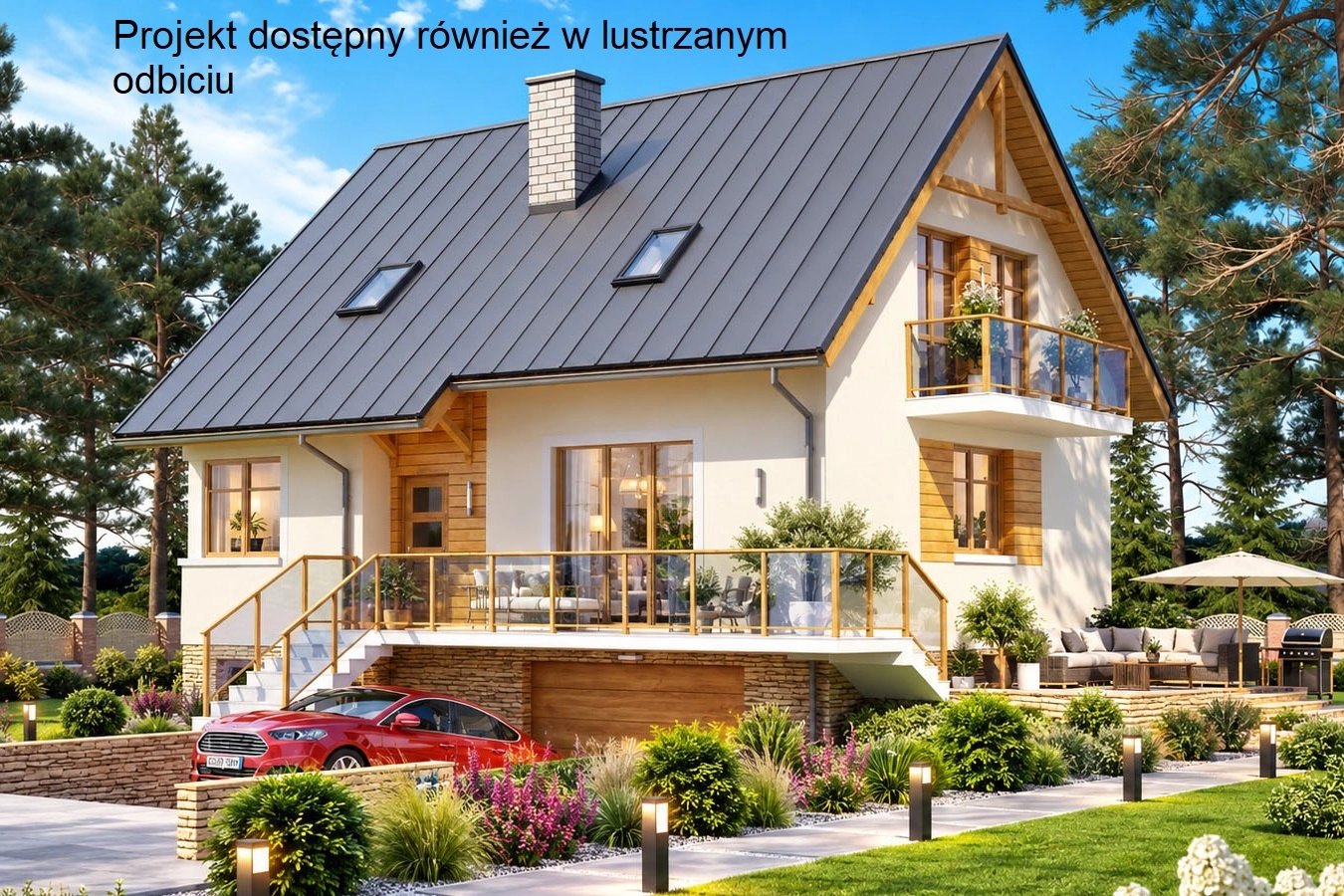

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa  124,40m2

Powierzchnia zabudowy  98,40m2

Powierzchnia dachu  173,50m2

Kubatura   888,90m3

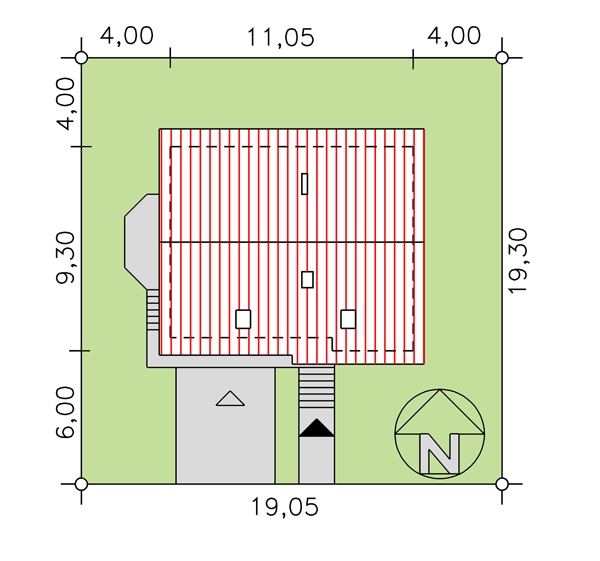

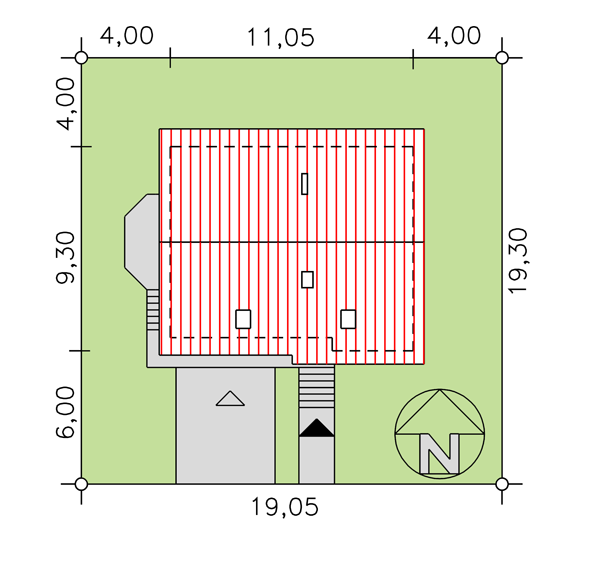

Minimalne wymiary działki 19,05 x 19,30m

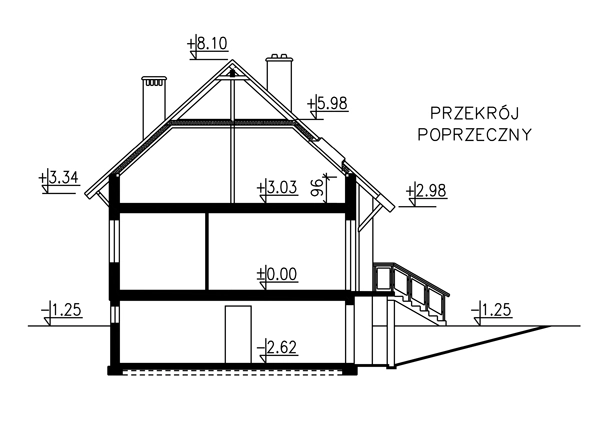

Wysokość pomieszczeń 2,70, 2,64m

Wysokość budynku 8,35m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny  jednorodzinny,   wolnostojący,   parterowy,  z pełnym podpiwniczeniem i   poddaszem użytkowym.

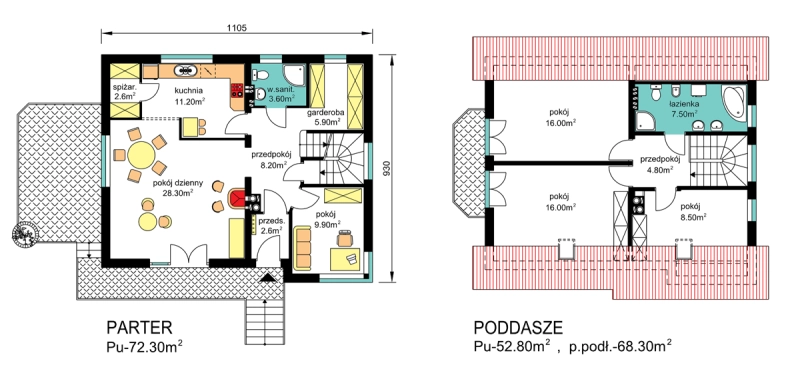

Program użytkowy:

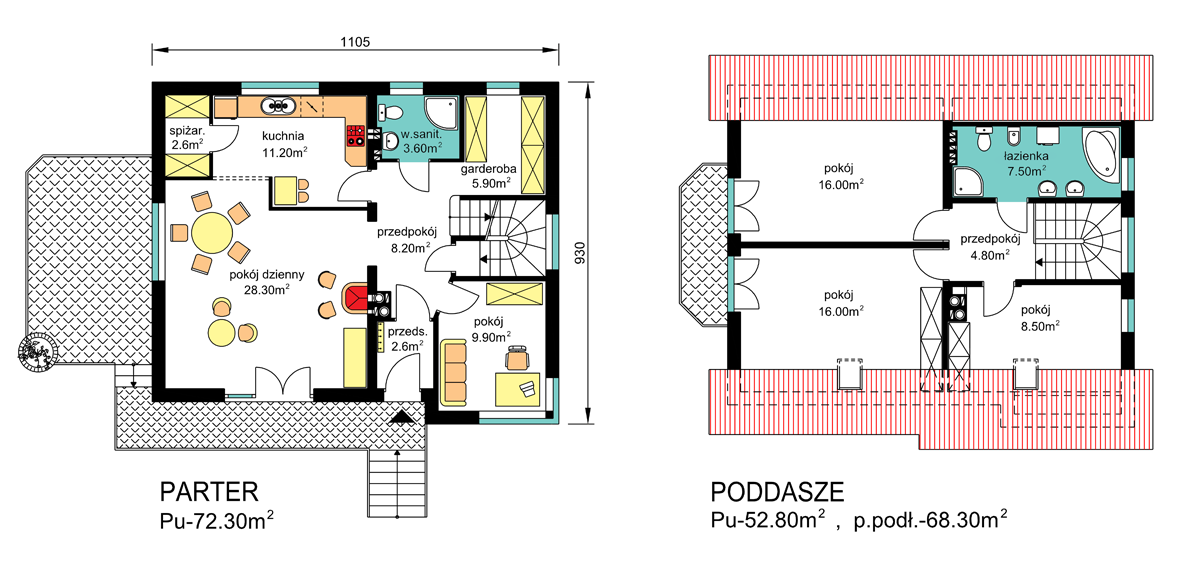

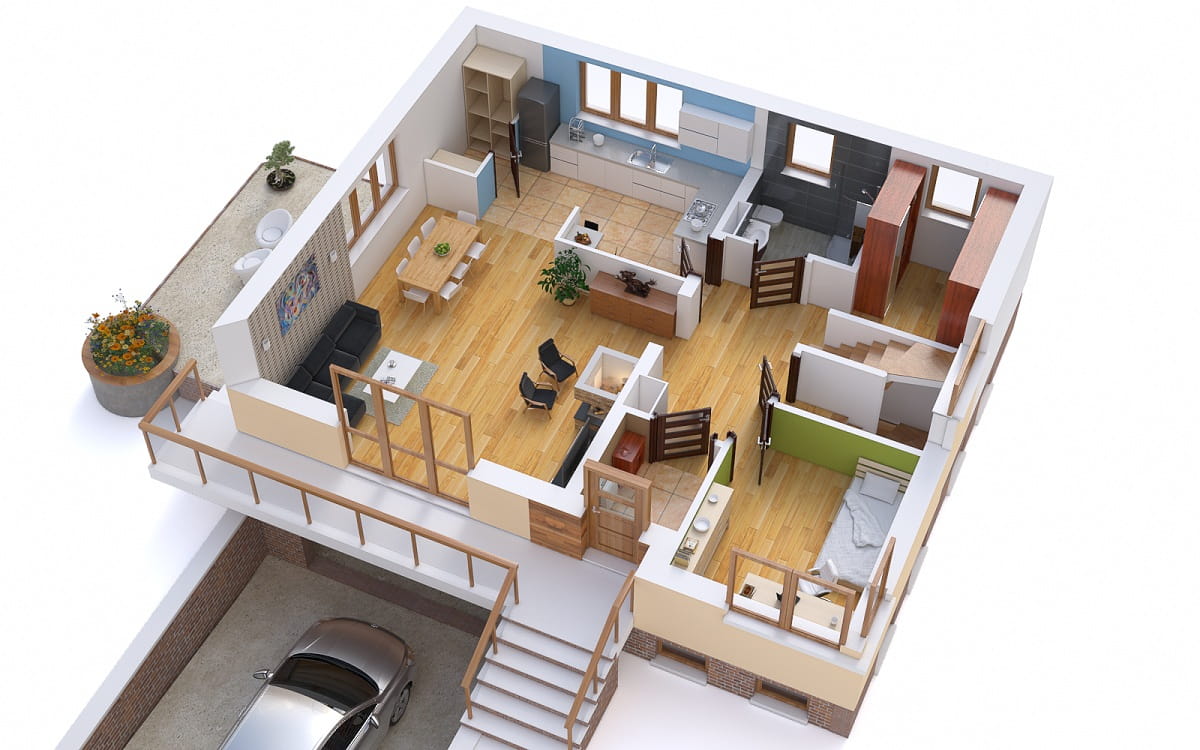

-    parter – przedsionek, węzeł sanitarny, pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, garderoba.

-    poddasze - 3 sypialnie i łazienka.

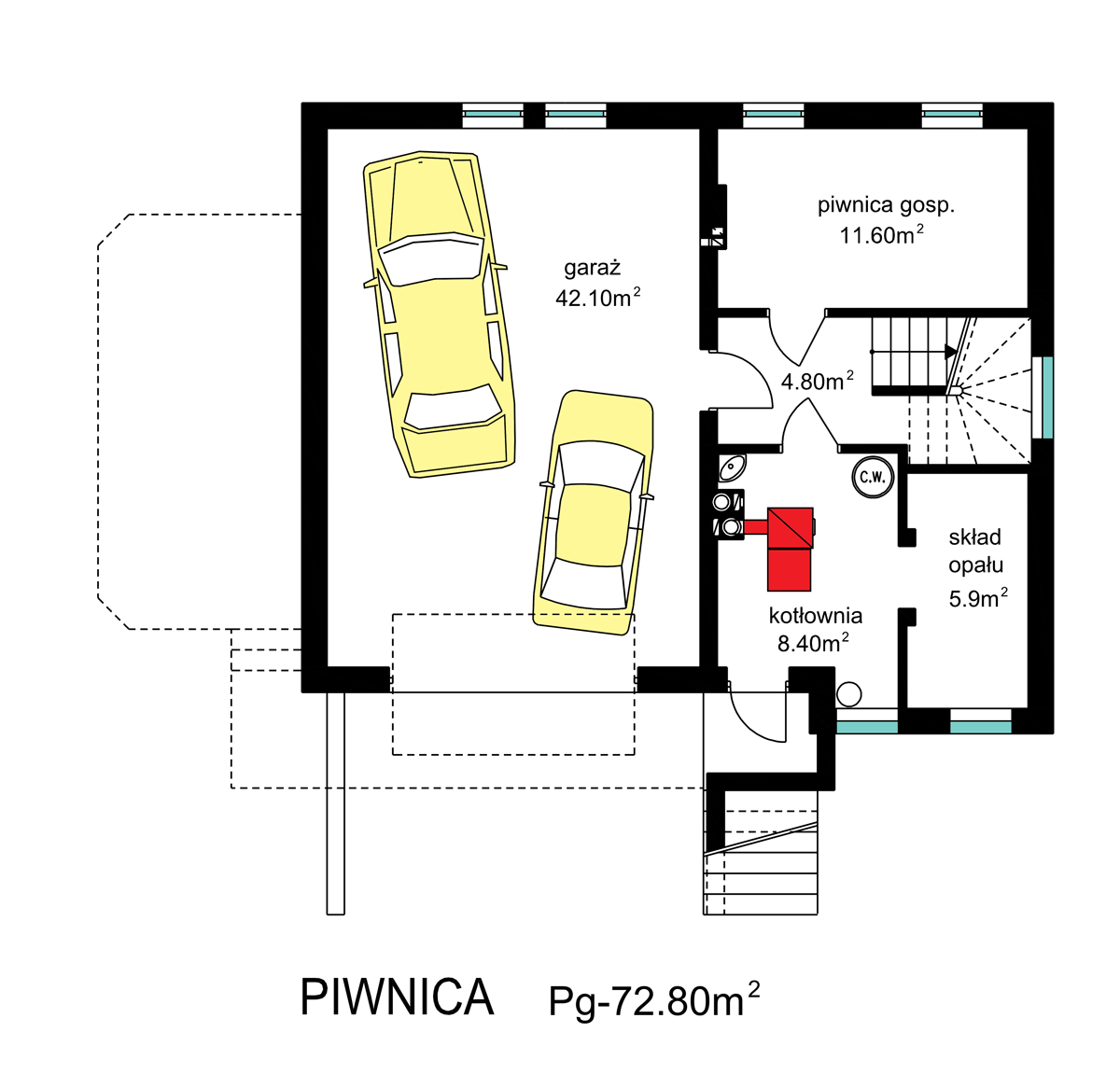

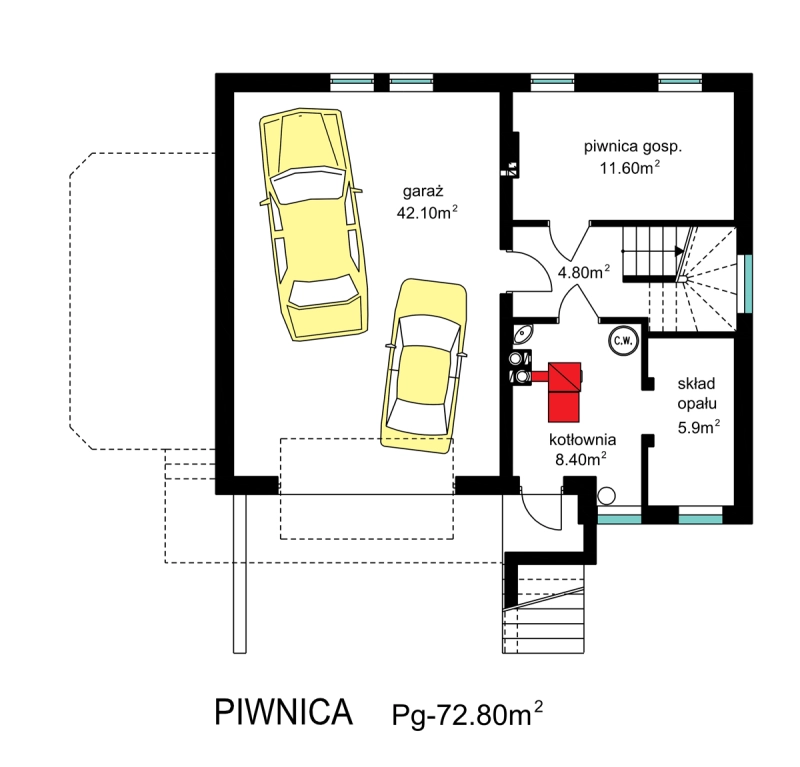

-    piwnica – kotłownia, skład opału, pomieszczenie gospodarcze, garaż 1-stanowiskowy rozszerzony (z możliwością zaparkowania drugiego samochodu).

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.

Rozwiązania architektoniczne.

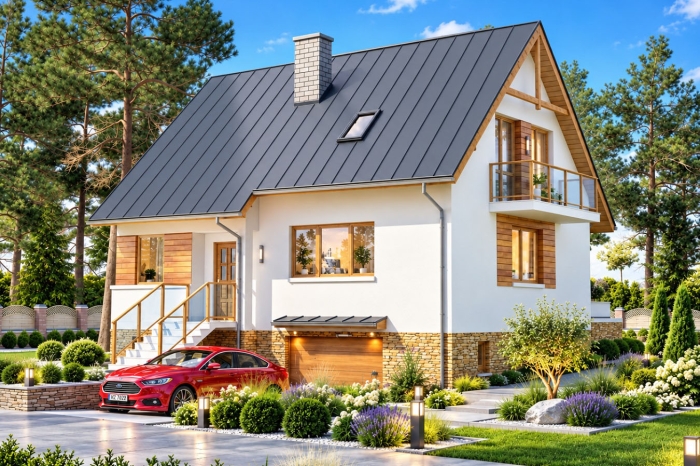

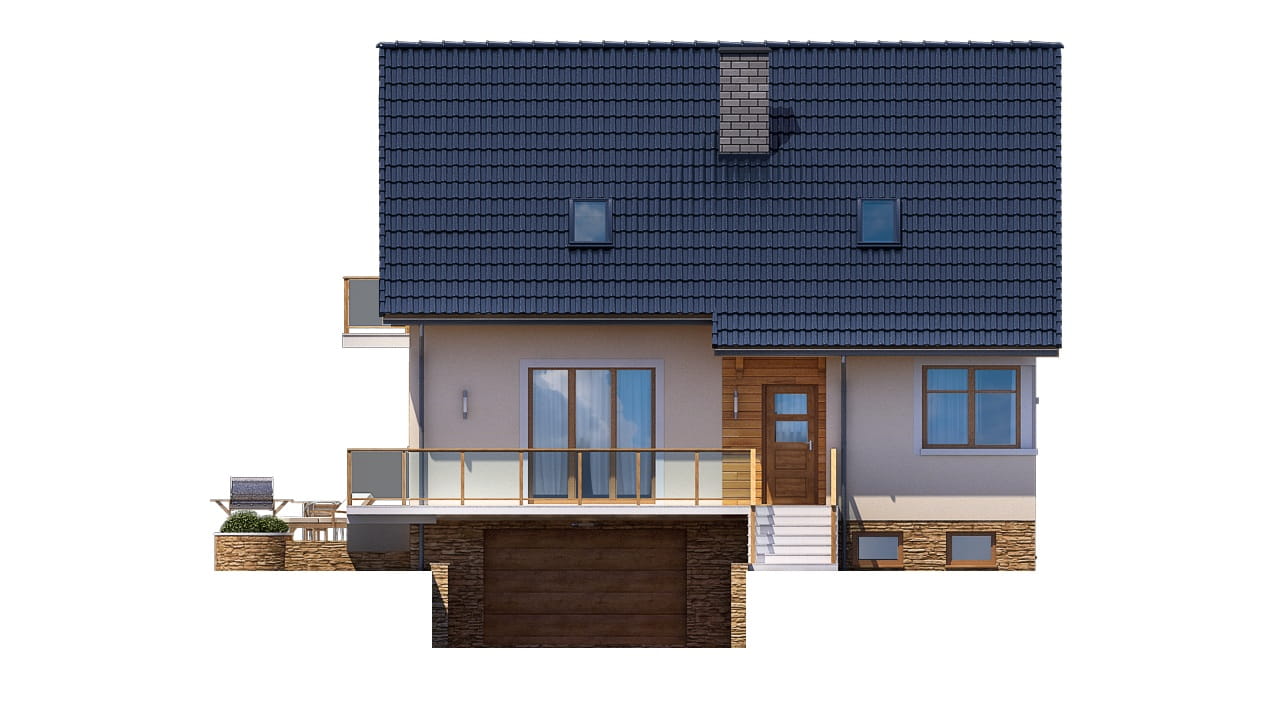

Zaprojektowano prostą tradycyjną formę przestrzenną budynku opartą na rzucie prostokąta, przekrytą dachem dwuspadowym prostym o nachyleniu 42°. Funkcję wewnętrzną rozwiązano przy założeniu oświetlenia budynku od strony frontowej. Wejście do budynku oraz wjazd do garażu umieszczono od strony frontowej.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne podziemia jednowarstwowe murowane z bloczków piwnicznych z betonu komórkowego. Ściany nadziemia dwuwarstwowe, murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Ściany wewnętrzne nośne murowane z bloczków wapienno-piaskowych lub z cegły pełnej ceramicznej lub silikatowej. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe. Dach drewniany krokwiowo – płatwiowy, pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, oraz odgromową.

Projekt spełnia wymagania“Warunków technicznych”od 2021r.
