BW-49 wariant 10 podpiwniczony

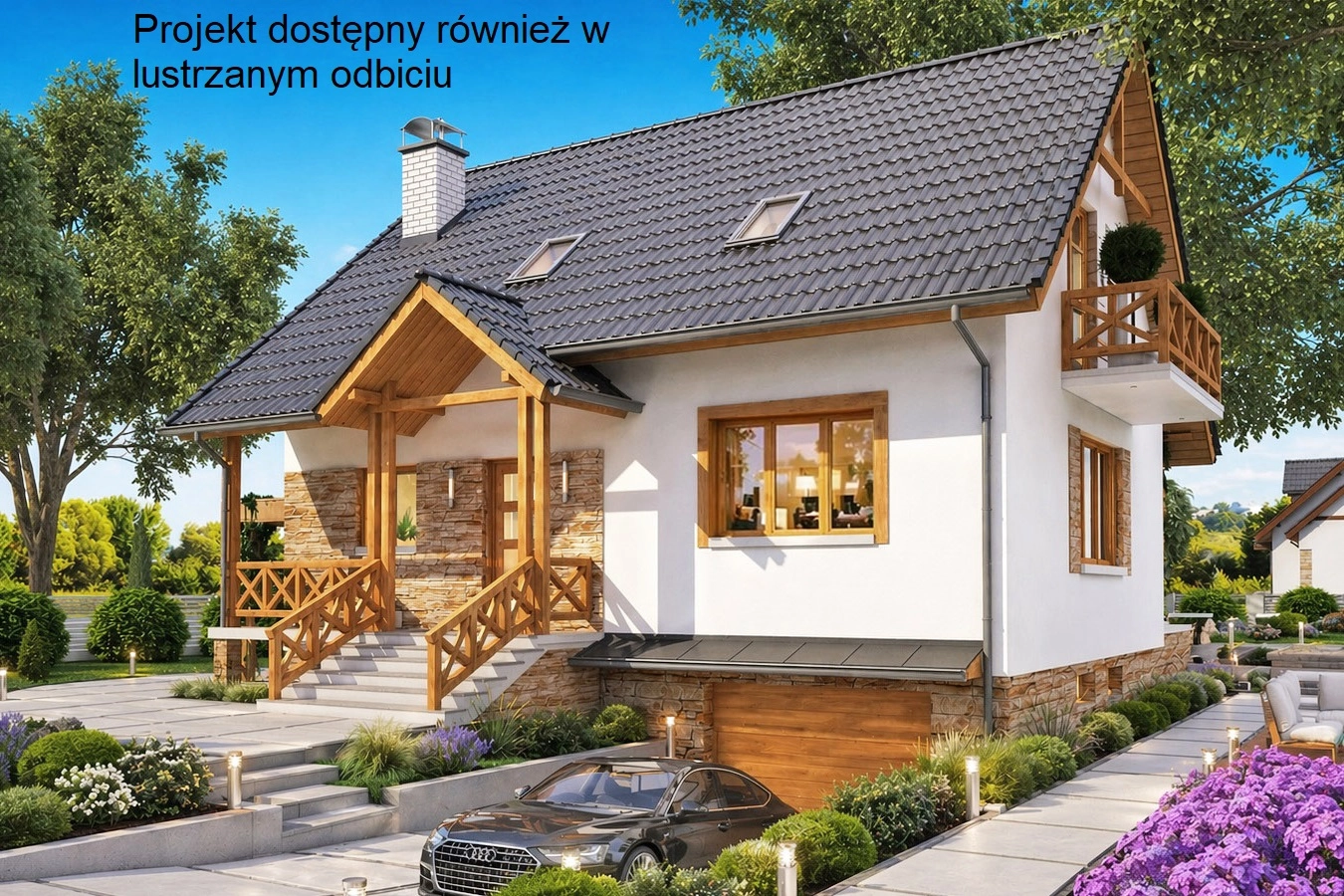

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 103,50m2

Powierzchnia zabudowy  100,40m2

Powierzchnia dachu  160,20m2

Kubatura 783,50m3

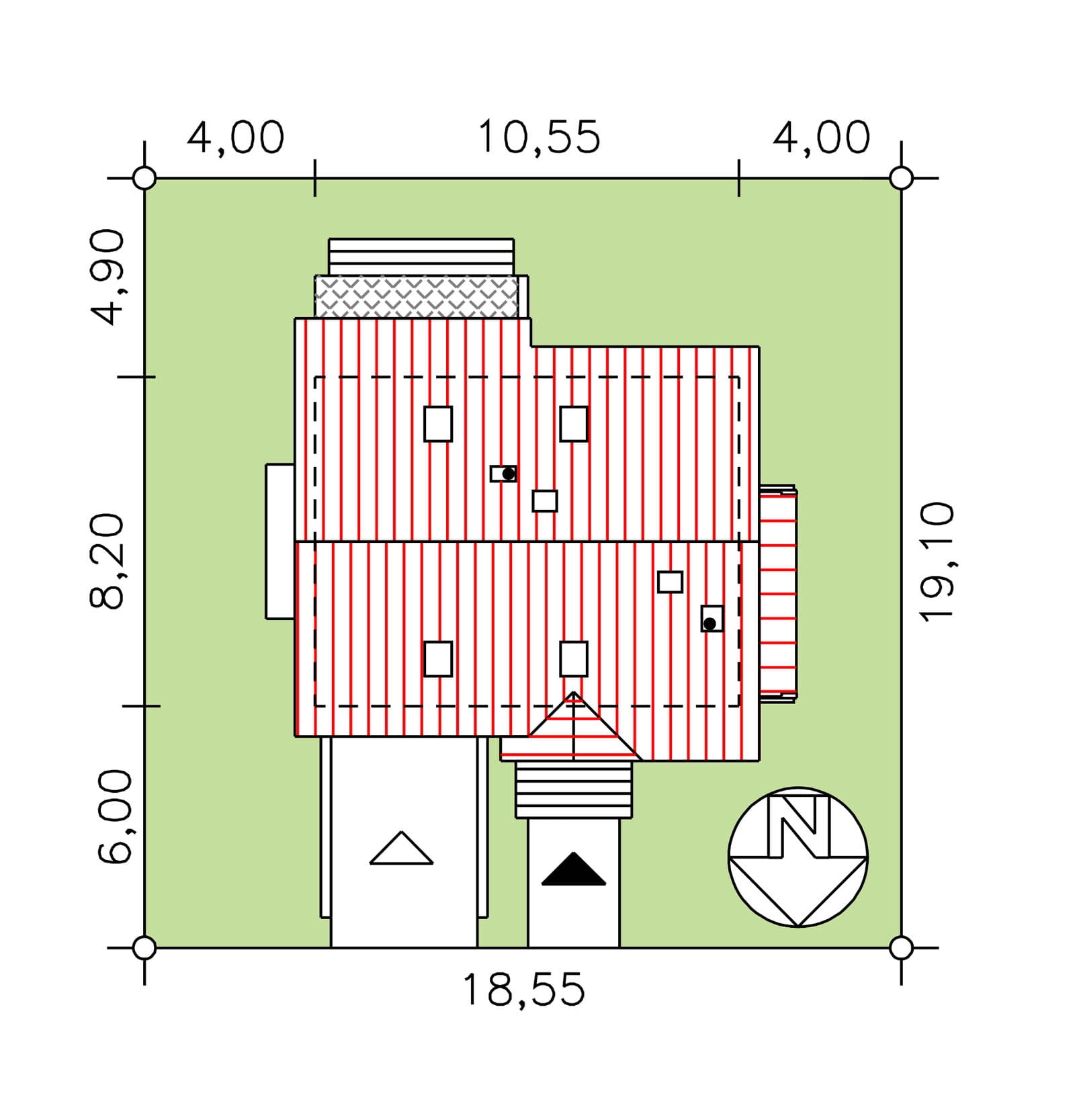

Minimalne wymiary działki  18,55 x 19,10m

Wysokość pomieszczeń  2,70, 2,54m

Wysokość budynku 8,70m

Kąt nachylenia dachu  42st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

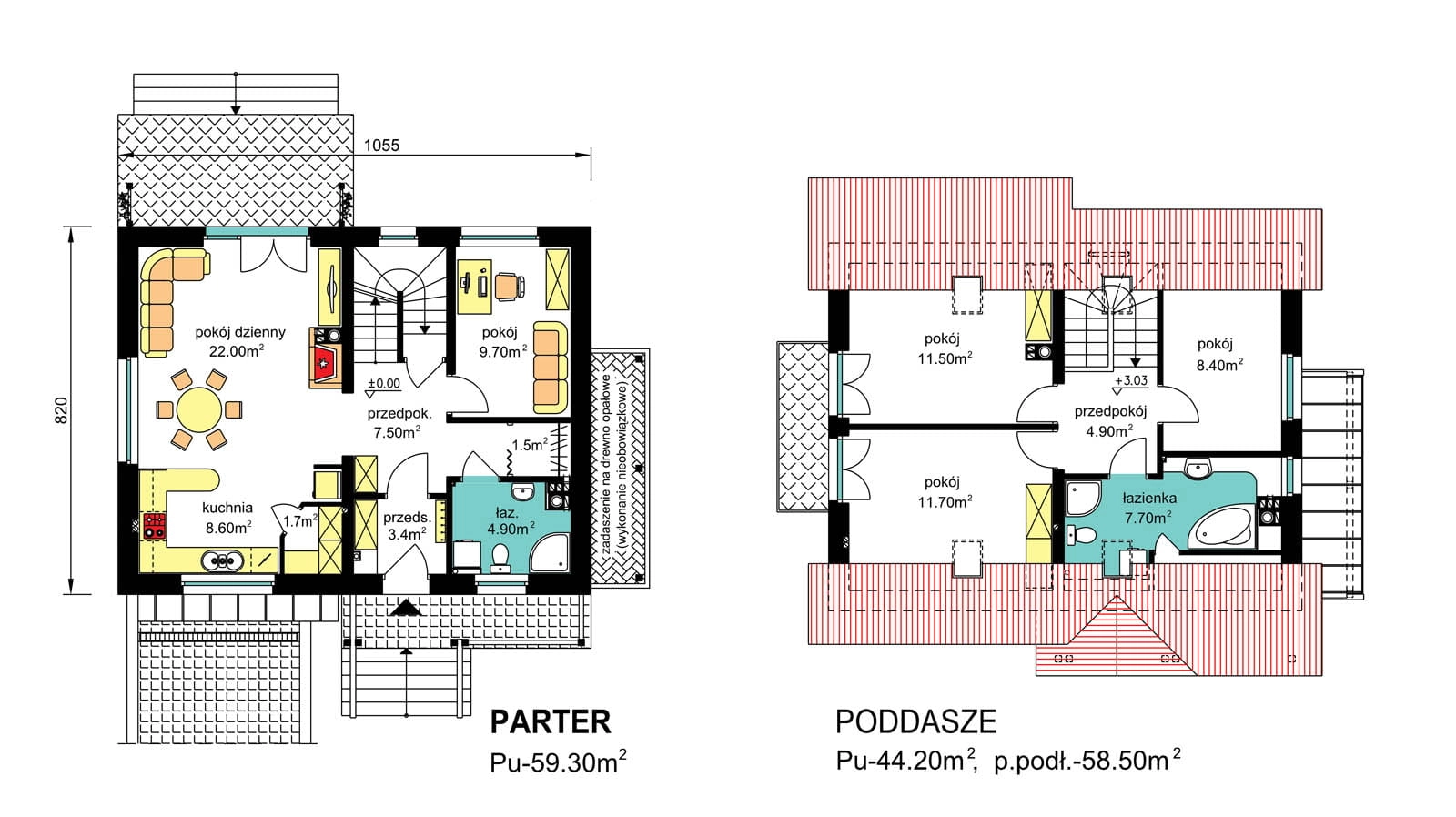

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy, z pełnym podpiwniczeniem i poddaszem użytkowym. Program użytkowy:

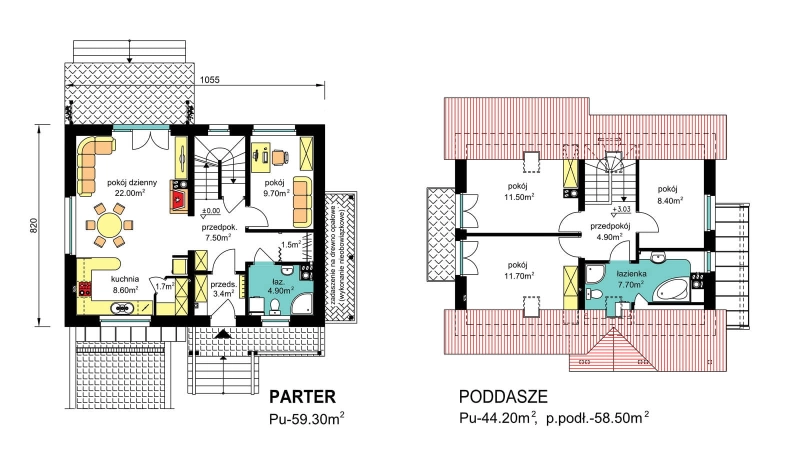

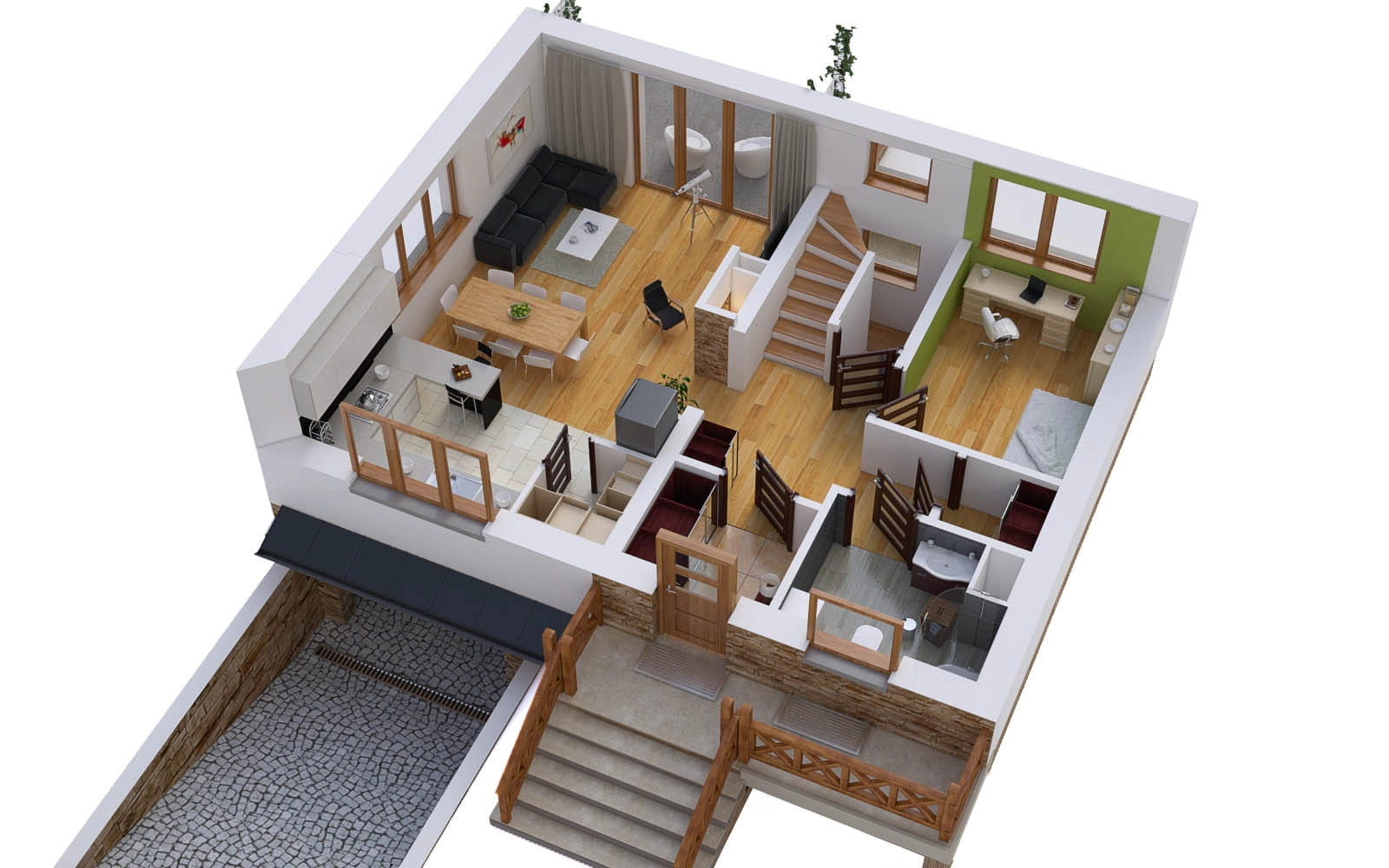

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, łazienka oraz niewielka garderoba.

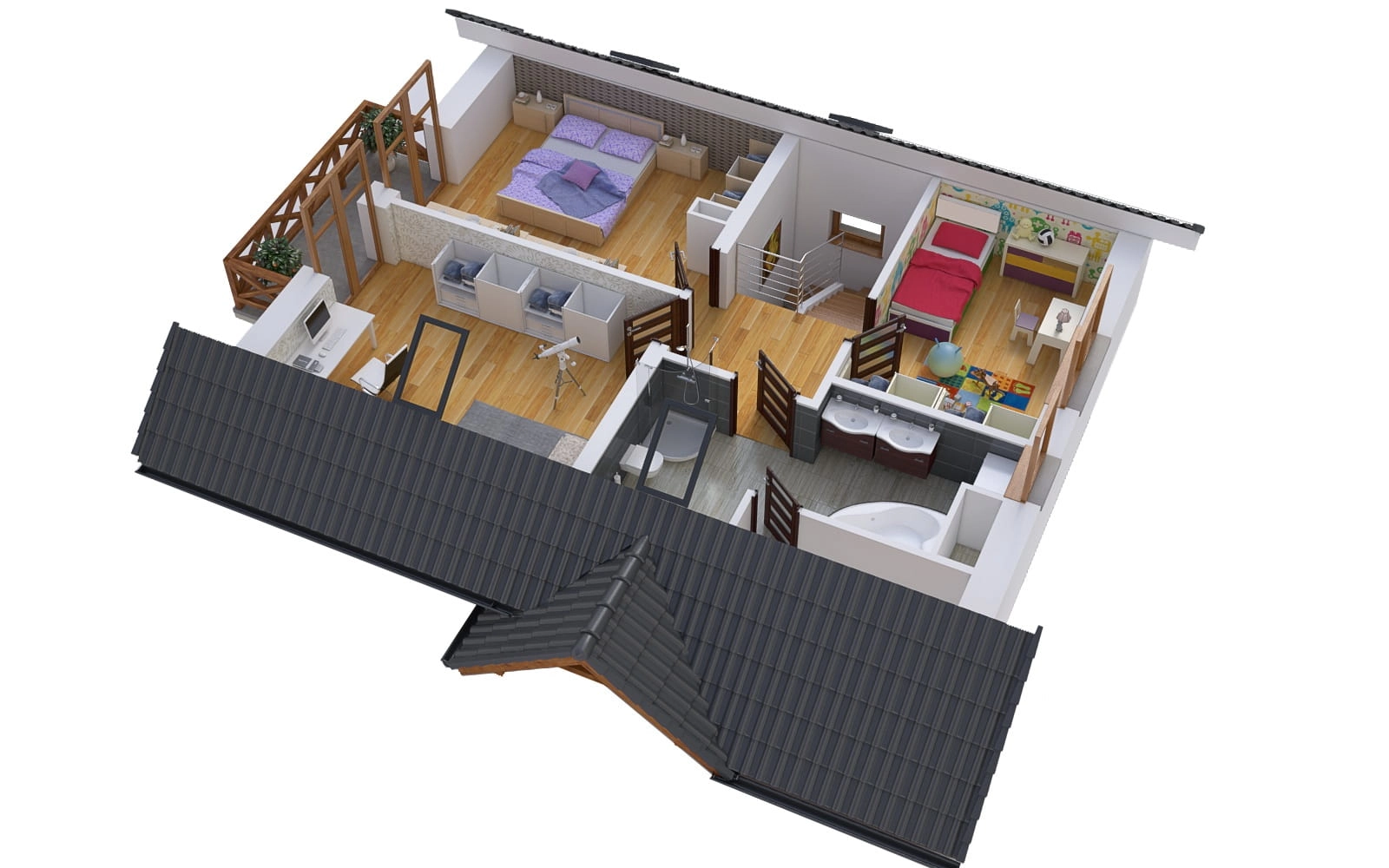

• - poddasze - 3 sypialnie i łazienka.

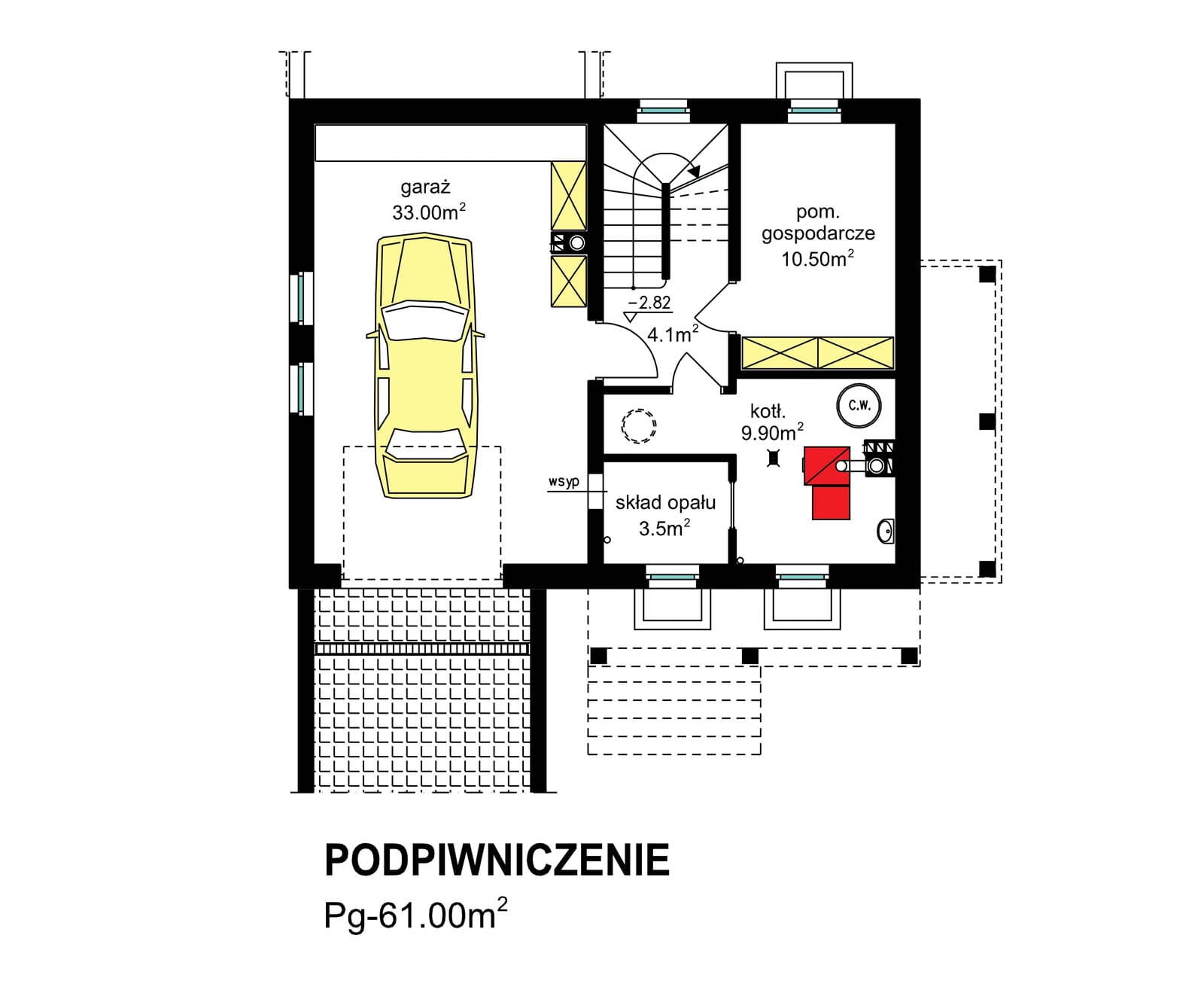

• - podpiwniczenie - garaż, kotłownia ze składem opału, pomieszczenie gospodarcze.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

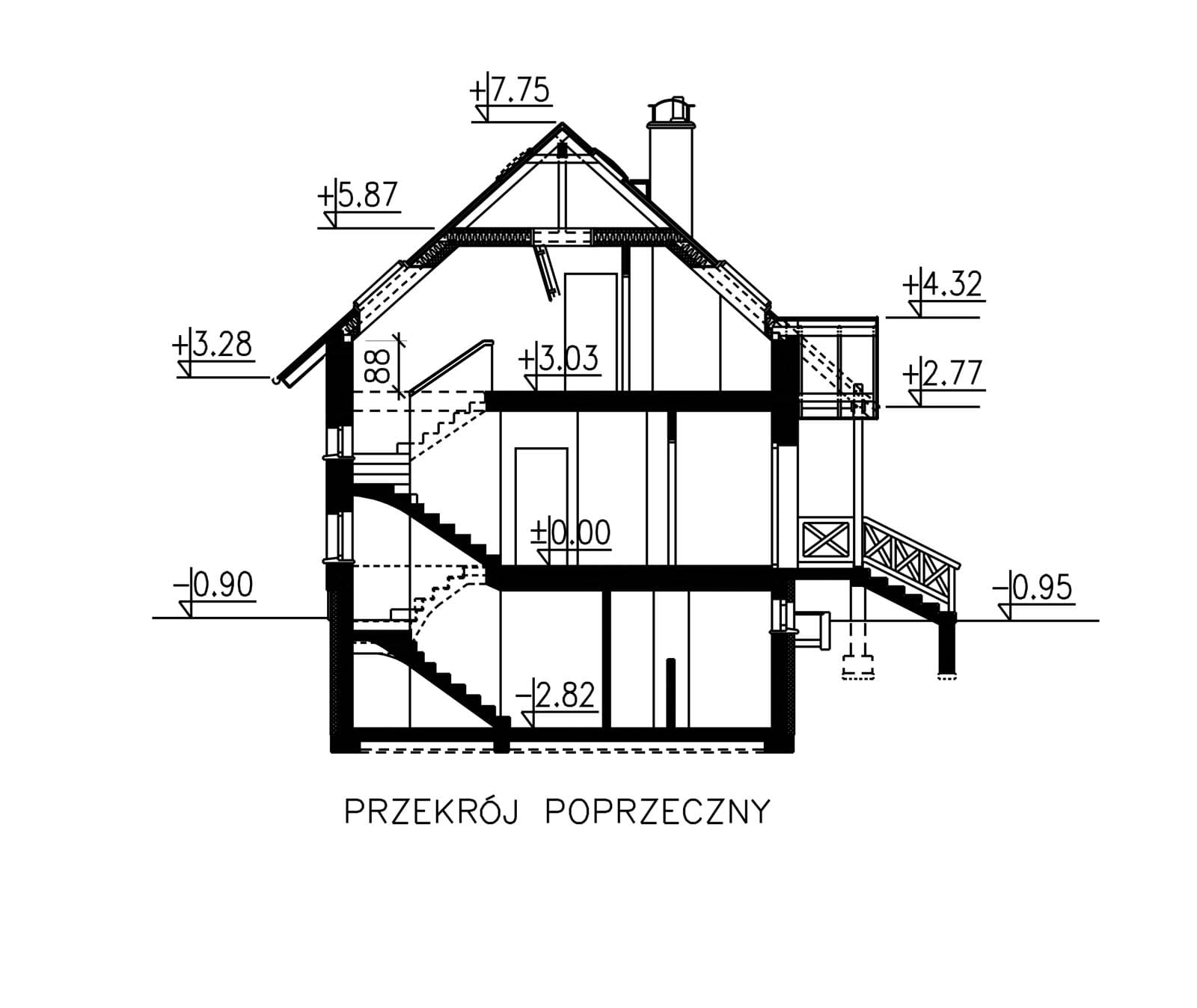

Zaprojektowano budynek parterowy z podpiwniczeniem i poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°.

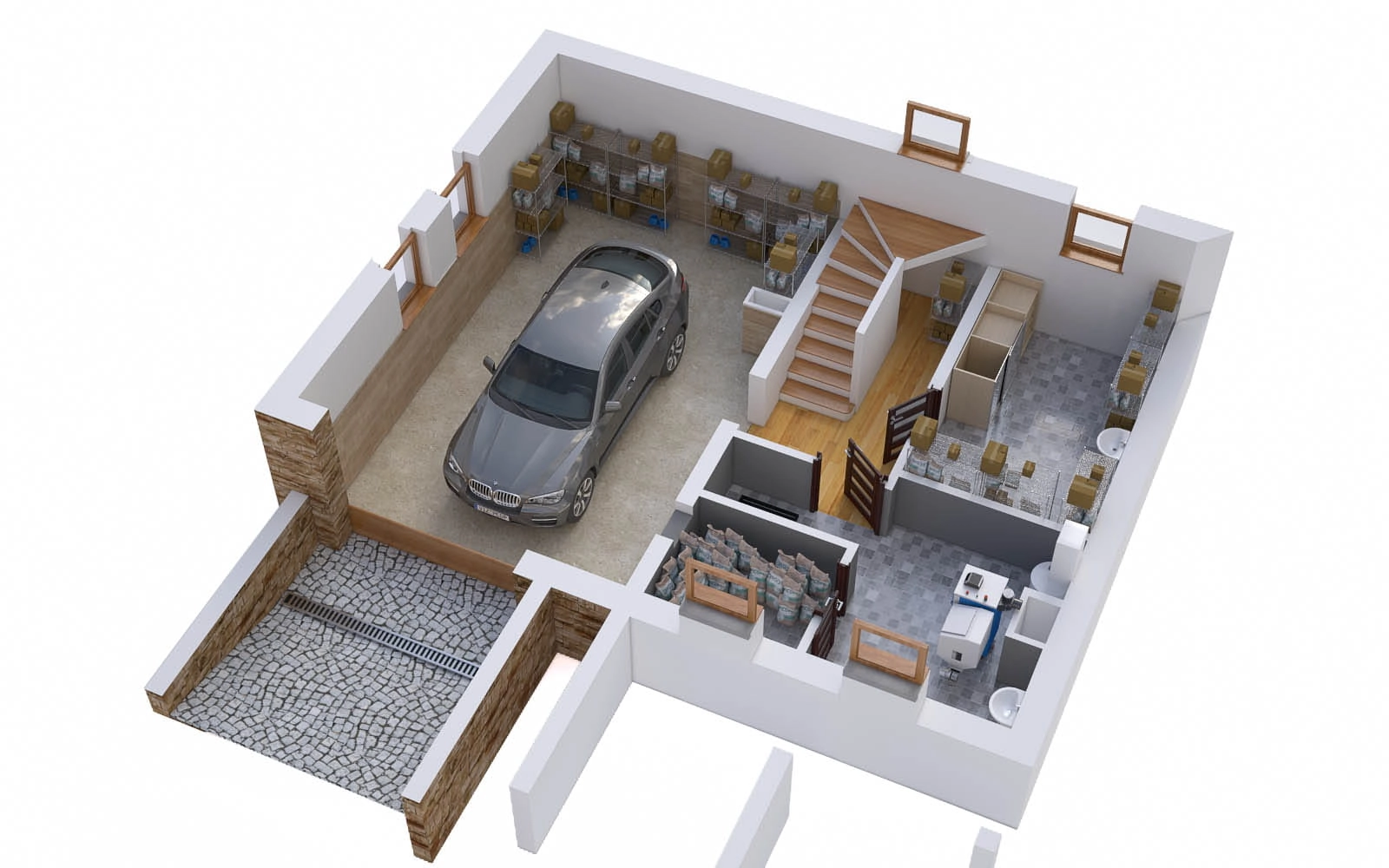

W podpiwniczeniu budynku przewidziano duży garaż, pomieszczenie gospodarcze na zasoby oraz kotłownię ze składem opału.

Od strony szczytowej budynku zaproponowano zadaszoną wiatę na drewno opałowe. Jej wykonanie nie jest obowiązkowe, wiata może zostać wykreślona z projektu na etapie adaptacji do terenu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne piwnic żelbetowe wylewane docieplone płytami polistyrenowymi, ściany zewnętrzne nadziemia murowane z bloczków z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo - płatwiowy, pokrycie - dachówka ceramiczna lub cementowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
