Projekt domu BW-36 wariant 14 podpiwniczony - Pow. użytkowa 100,40m2

BW-36 wariant 14 podpiwniczony

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 100,40m2

Powierzchnia zabudowy  116,20m2

Powierzchnia dachu  209,00m2

Kubatura 936,30m3 ( w tym garaż 163,90)

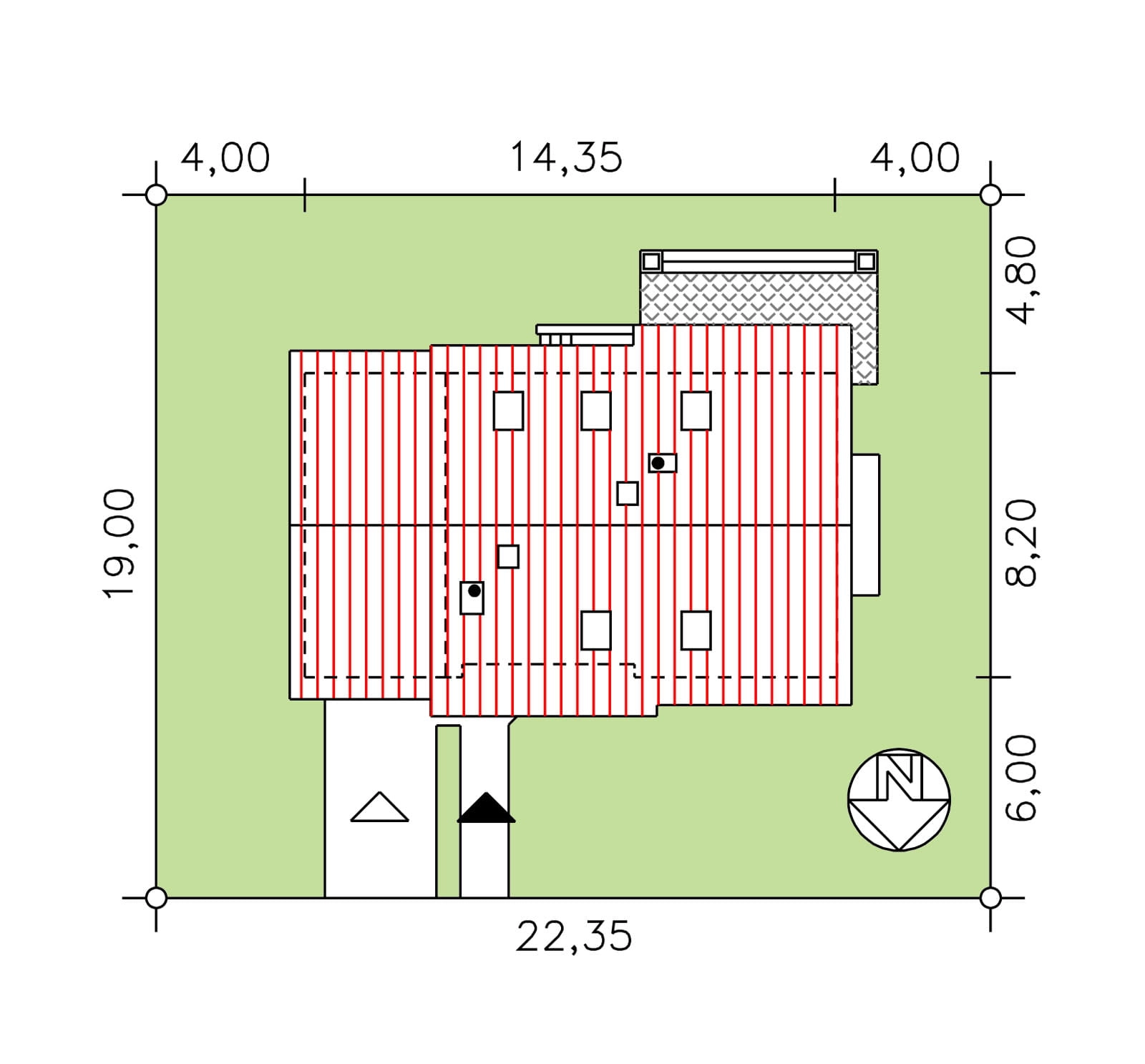

Minimalne wymiary działki  22,35 x 19,00m

Wysokość pomieszczeń  2,70, 2,54m

Wysokość budynku 8,08m

Kąt nachylenia dachu  42st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy, z pełnym podpiwniczeniem i poddaszem użytkowym. Segment garażowy dobudowany do ściany bocznej budynku, bez podpiwniczenia, ze strychem w poziomie poddasza. Program użytkowy:

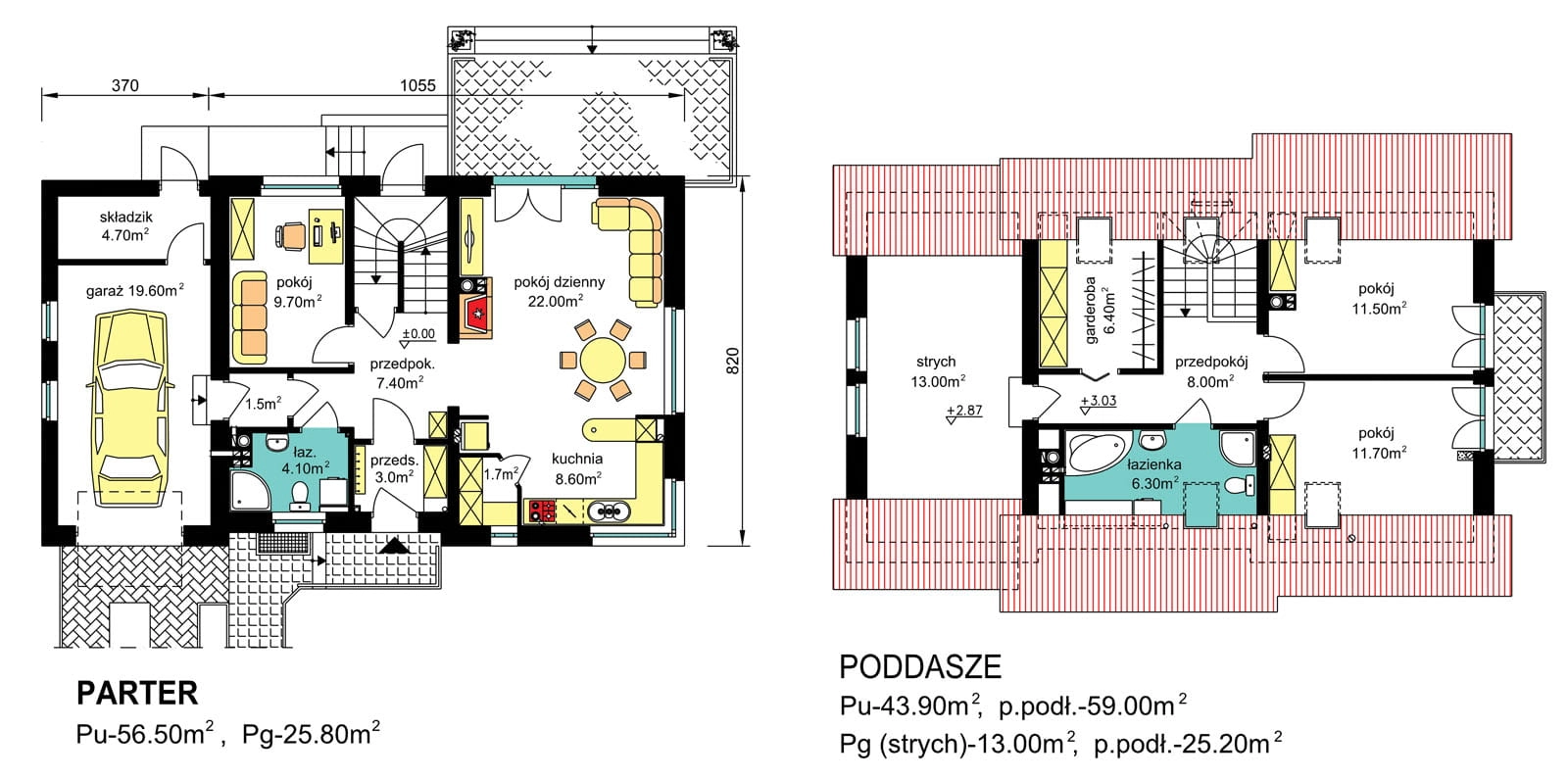

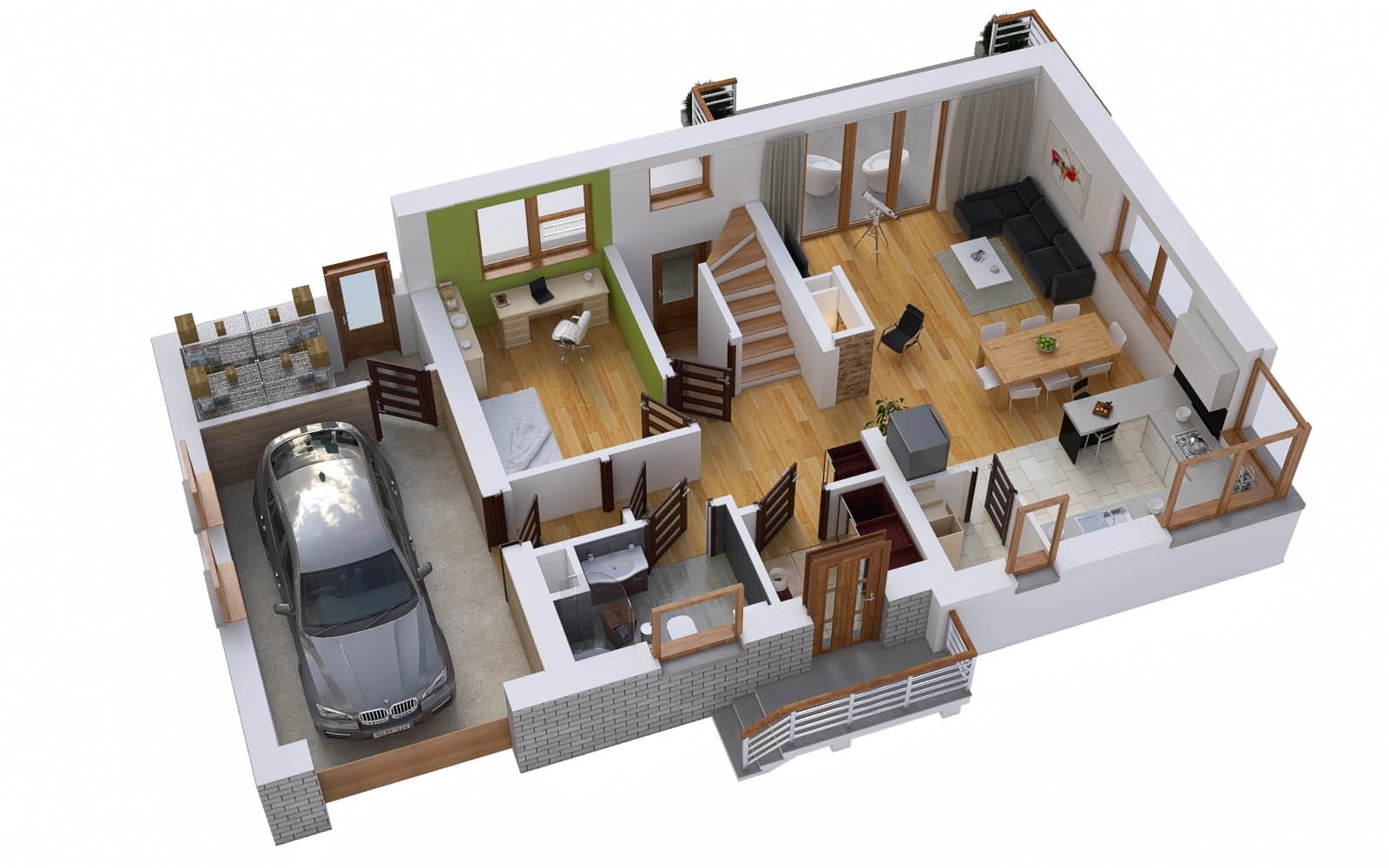

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, łazienka oraz garaż dobudowany ze składzikiem.

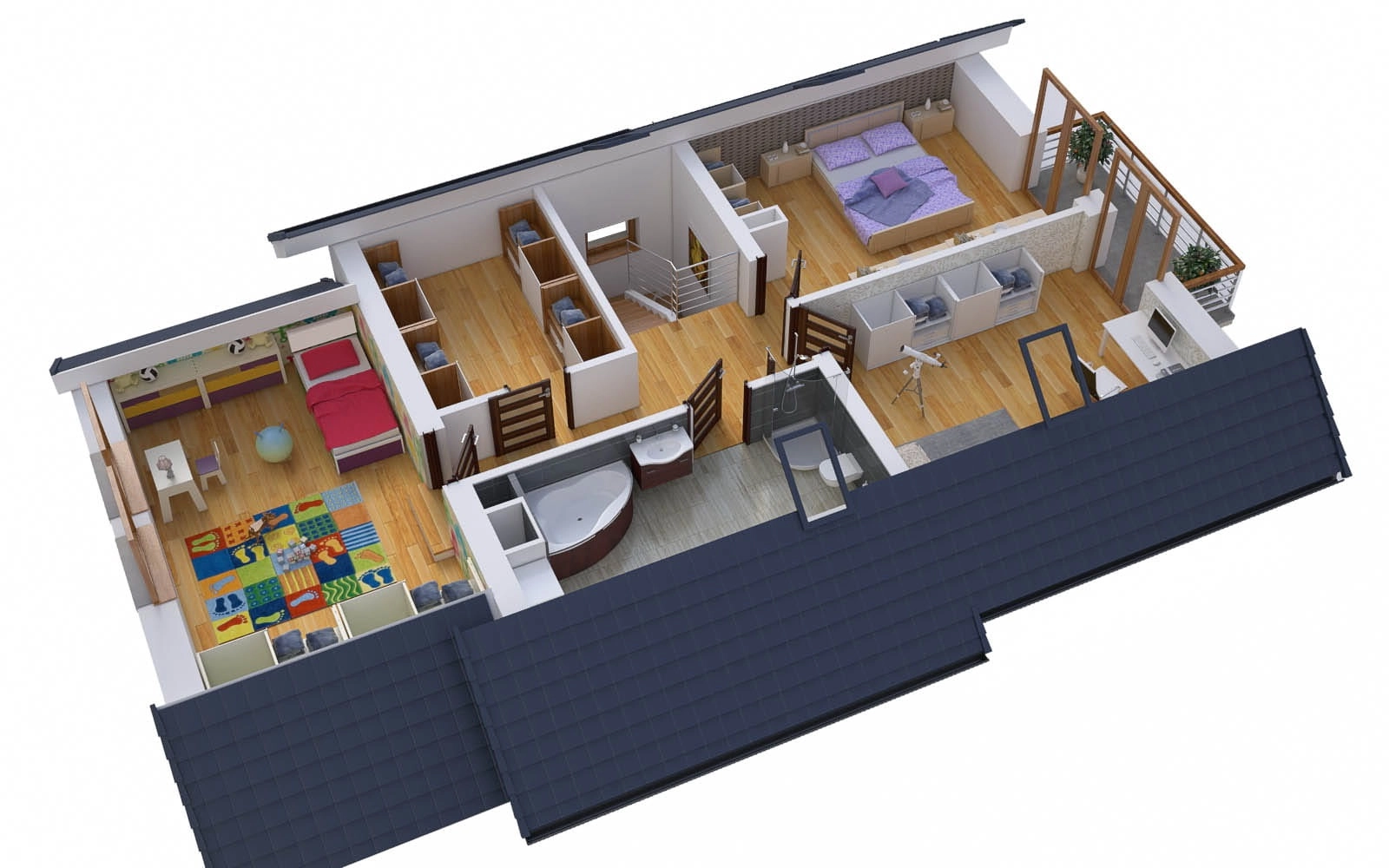

-   poddasze - 2 sypialnie, garderoba, łazienka oraz strych nad garażem z niezależnym dostępem z przedpokoju.

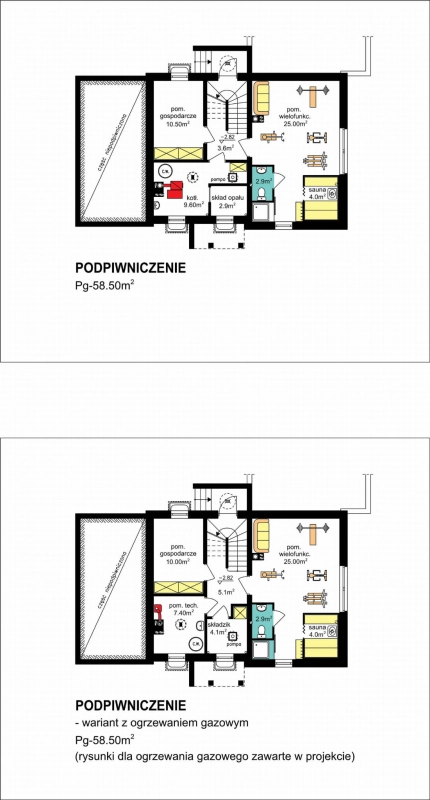

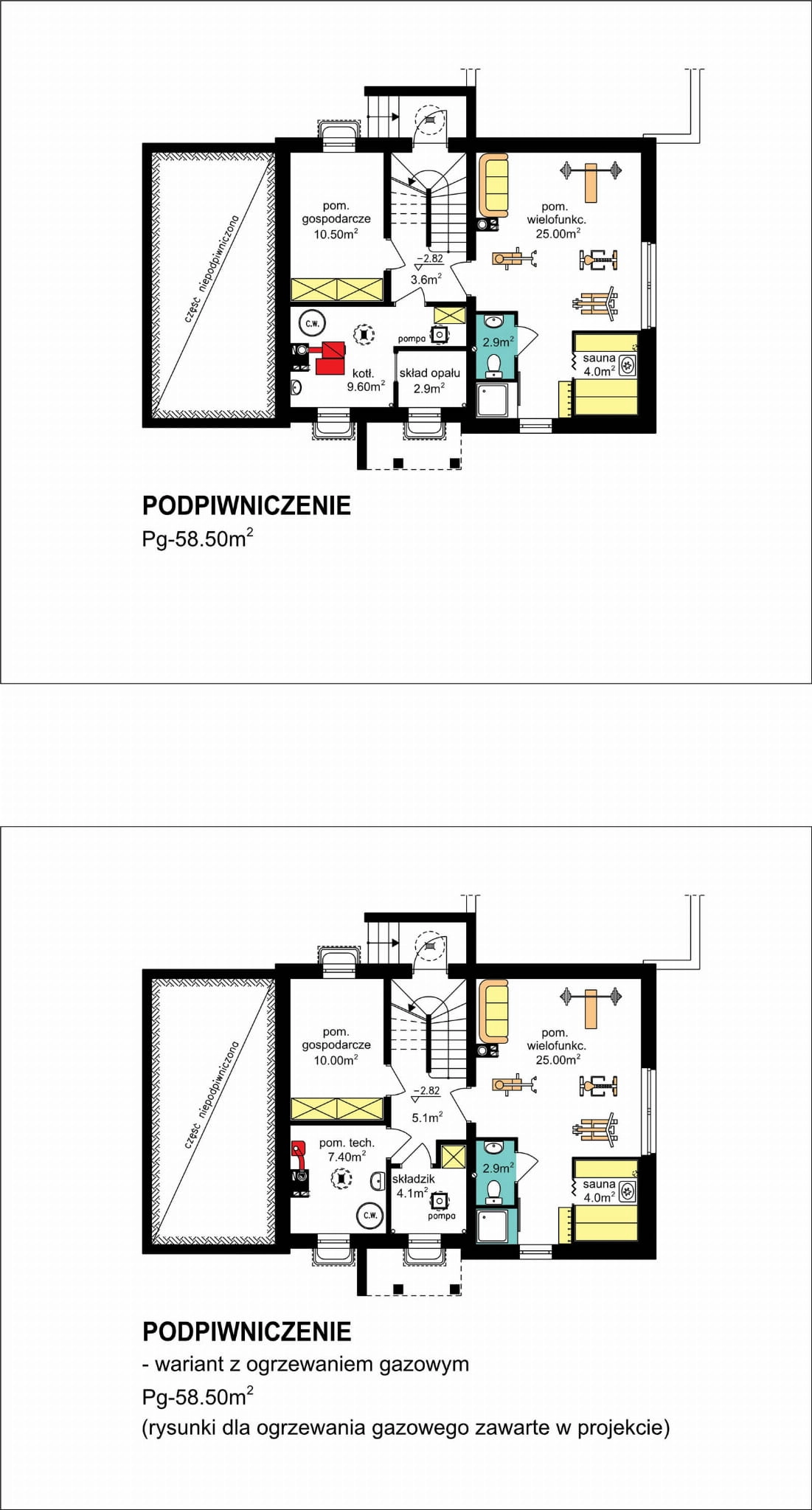

-   podpiwniczenie - kotłownia ze składem opału, pomieszczenie gospodarcze oraz pomieszczenie wielofunkcyjne (fitness) z sauną, wc i natryskiem.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

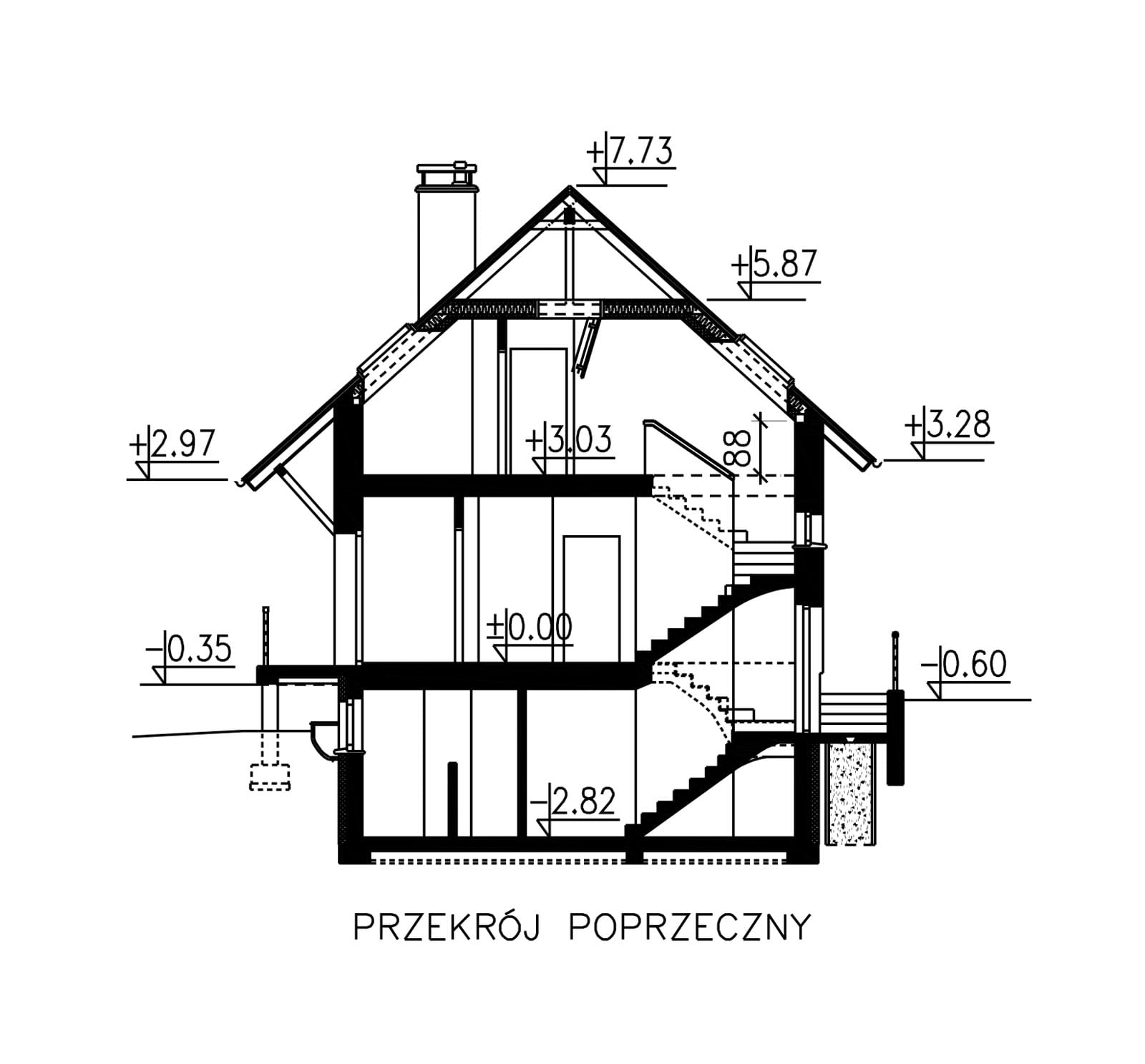

Zaprojektowano budynek parterowy z podpiwniczeniem oraz poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°.

Projekt uwzględnia segment garażowy (bez podpiwniczenia) dobudowany do ściany bocznej budynku z garażem i składzikiem na parterze oraz ze strychem w poziomie poddasza. Możliwe jest przystosowanie strychu na funkcję mieszkalną z zastosowaniem odpowiednich materiałów wykończeniowych oraz wprowadzeniem ogrzewania.

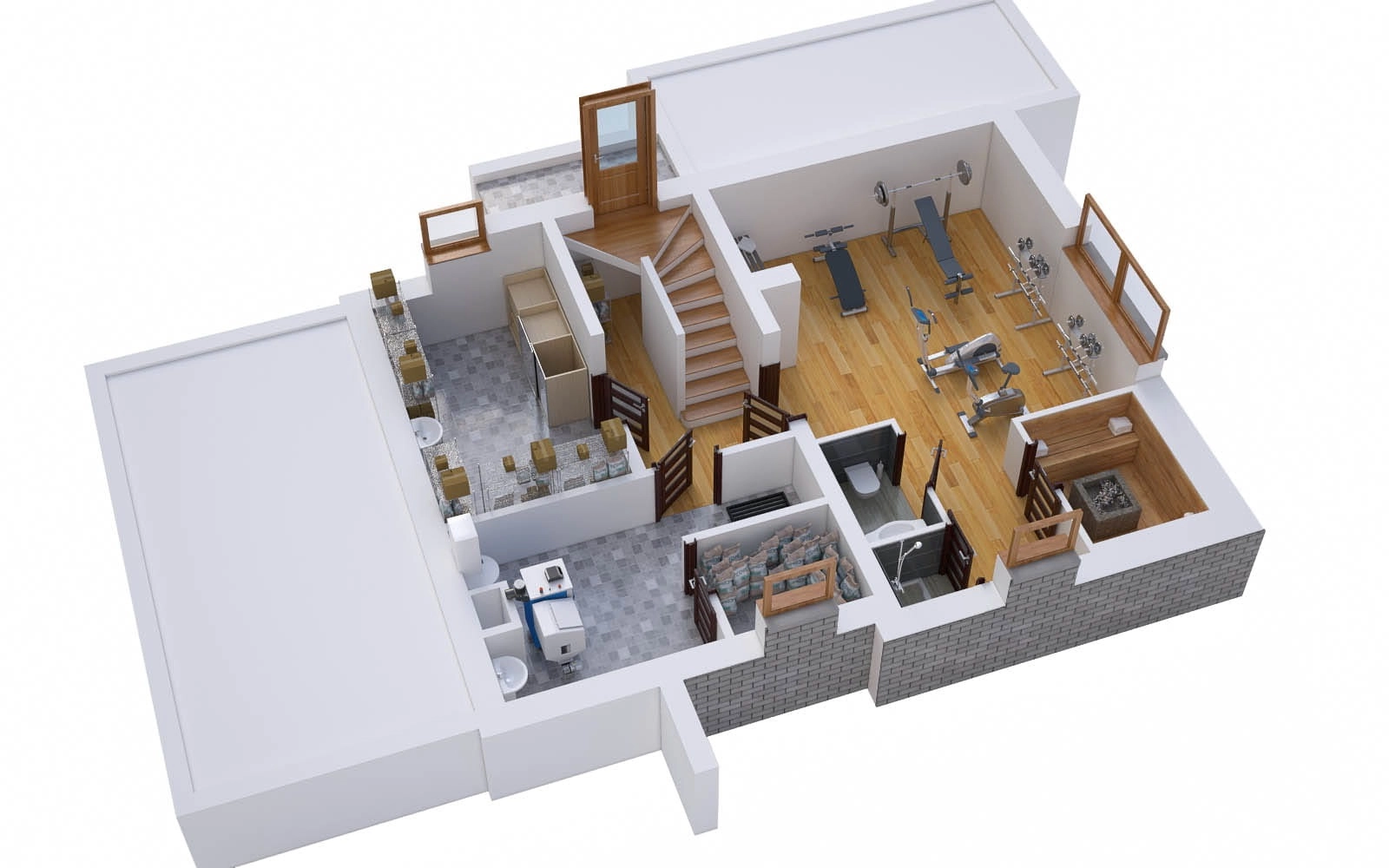

W podpiwniczeniu budynku przewidziano: kotłownię ze składem opału, pomieszczenie gospodarcze na zasoby oraz pomieszczenie wielofunkcyjne, gdzie wskazano możliwość zainstalowania sauny, węzła sanitarnego oraz umiejscowienie sprzętu rekreacyjnego.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne piwnic żelbetowe wylewane docieplone płytami polistyrenowymi, ściany zewnętrzne nadziemia murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy segmentu głównego: prefabrykowane gęstożebrowe, strop nad garażem: płyta żelbetowa wylewana. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo - płatwiowy, pokrycie - dachówka ceramiczna lub cementowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

UWAGA: do projektu można zakupić aneks z projektem wentylacji mechanicznej z rekuperacją. (szczegóły)

Projekt spełnia wymagania  “Warunków technicznych” od 2021r.
