Projekt domu BW-32 wariant 1 (podpiwniczony) - Pow. użytkowa 133,70m2

BW-32 wariant 1

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 133,7m2

Powierzchnia zabudowy  103,40m2

Powierzchnia dachu  167,20m2

Kubatura  861,00m3

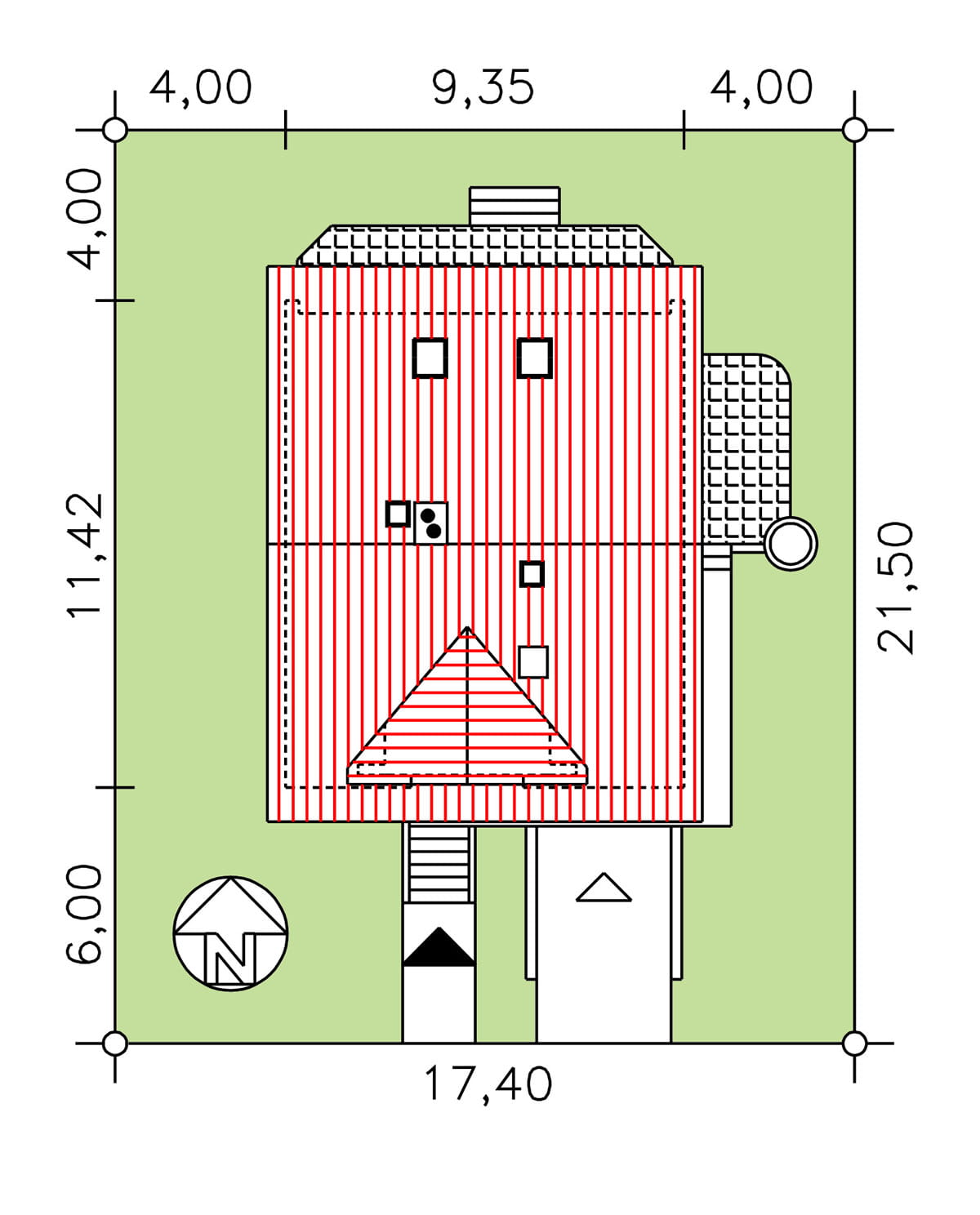

Minimalne wymiary działki 17,40 x 21,50m

Wysokość pomieszczeń  2,70, 2,62m

Wysokość budynku 9,40m

Kąt nachylenia dachu 36st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

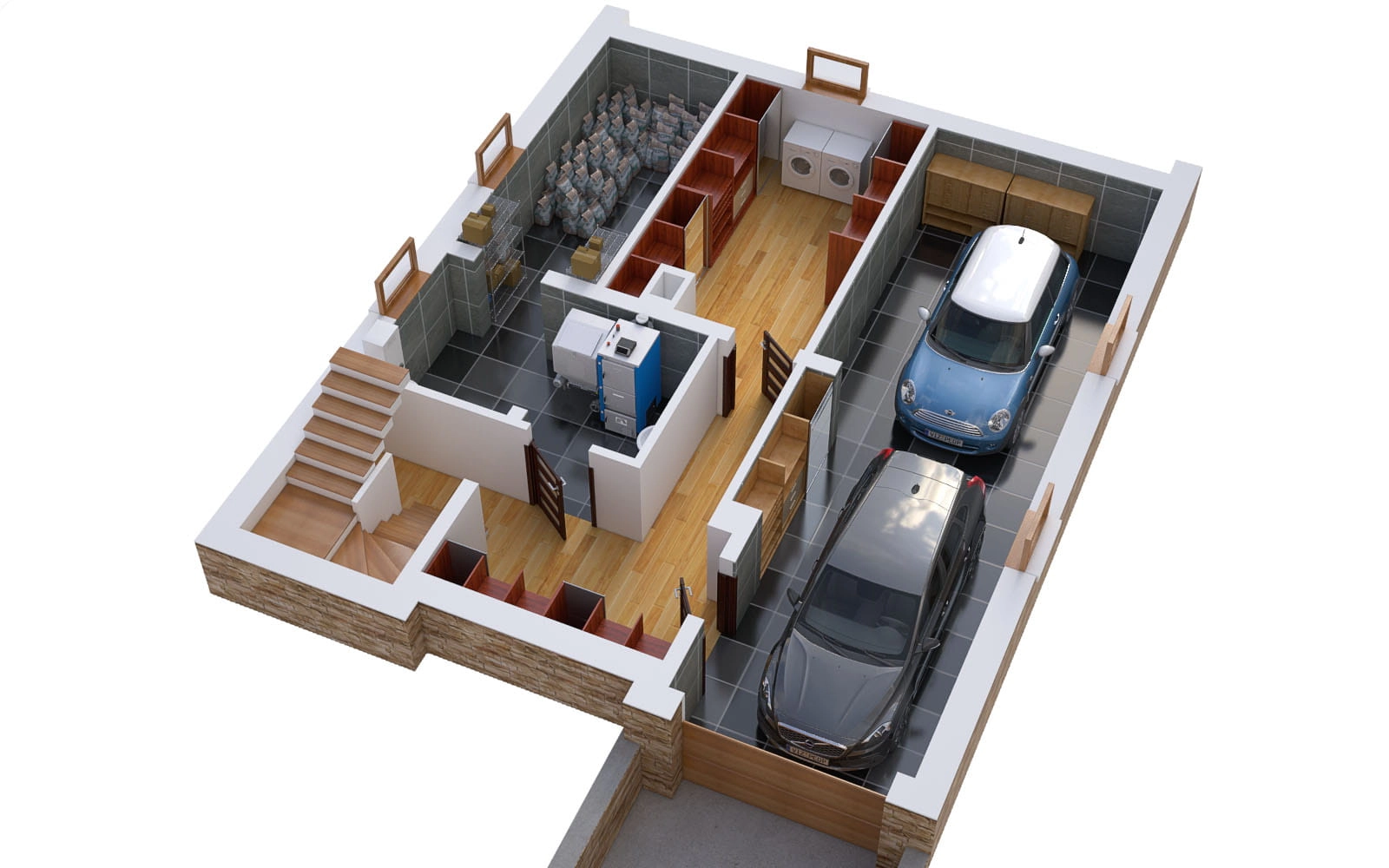

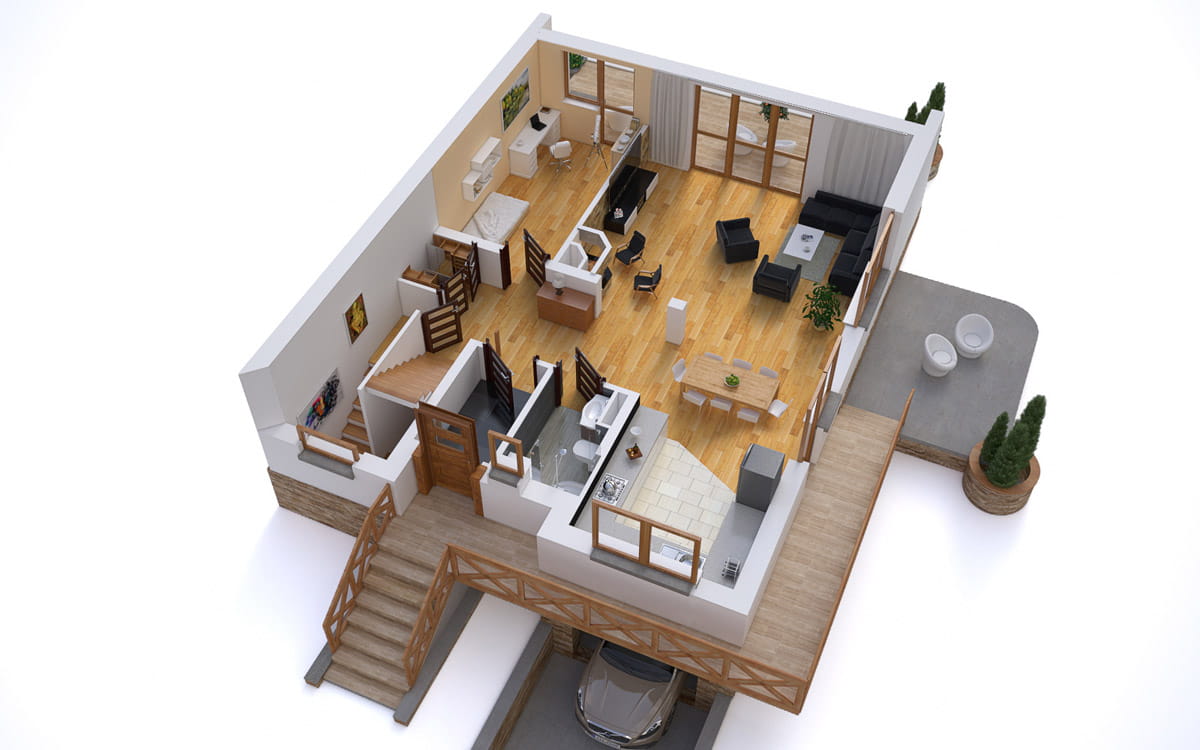

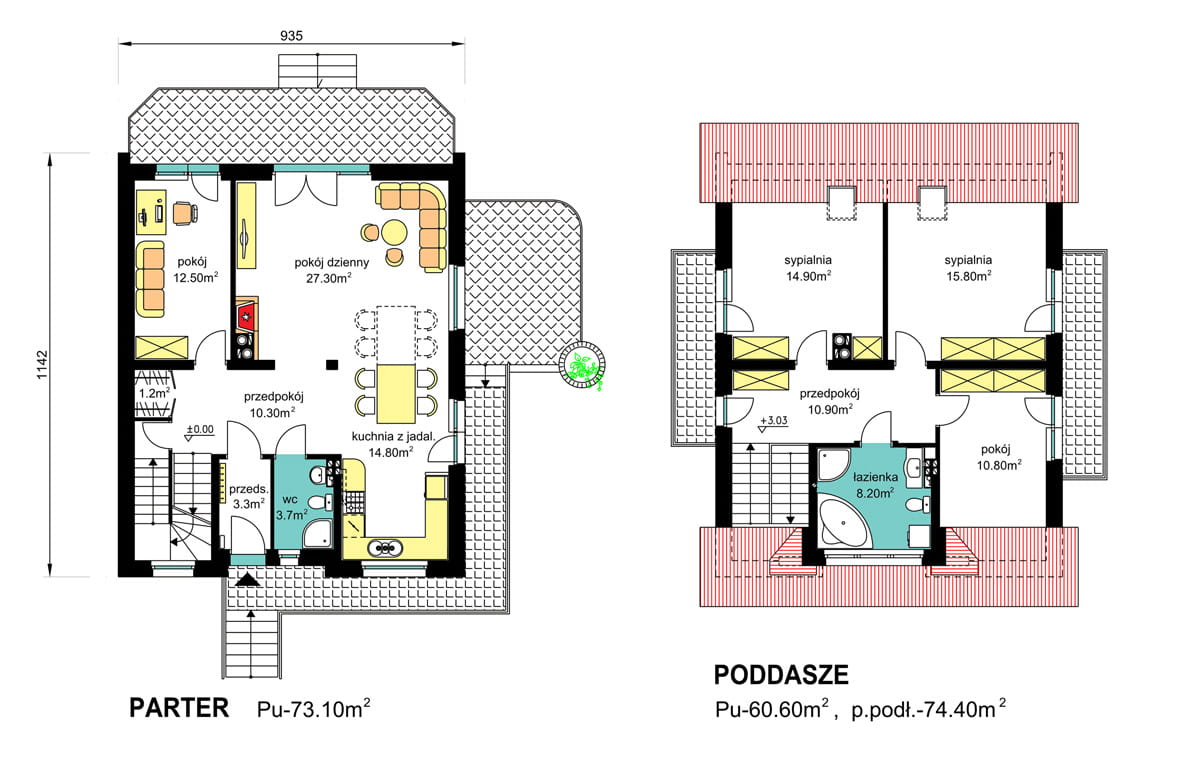

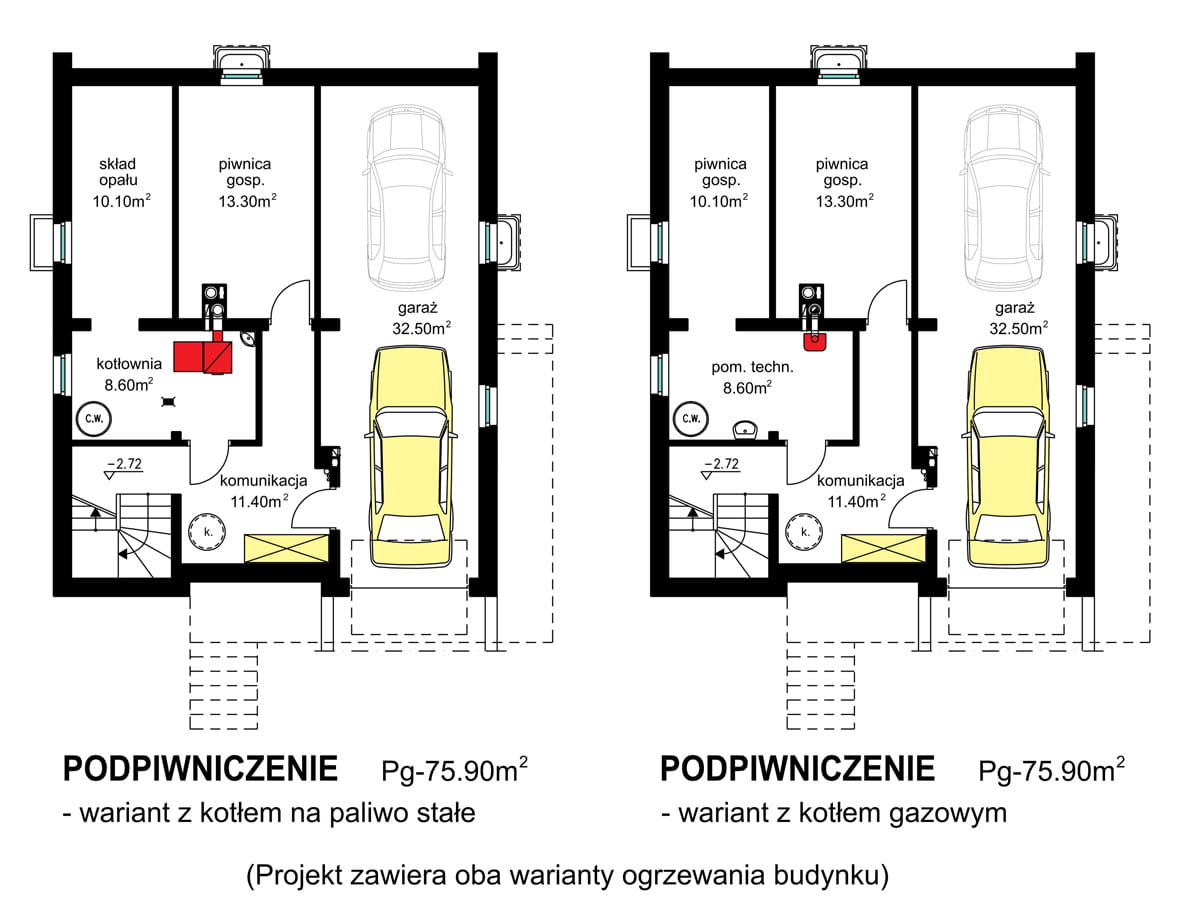

Budynek jednorodzinny, parterowy z poddaszem mieszkalnym i pełnym podpiwniczeniem. Na parterze budynku zaprojektowano strefę dzienną mieszkania zawierającą: pokój dzienny, pokój gabinetowy, kuchnię z jadalnią, węzeł sanitarny i małą garderobę. Na poddaszu znajduje się strefa nocna mieszkania zawierająca: trzy sypialnie i łazienkę. W podpiwniczeniu przewidziano garaż, kotłownię, skład opału i piwnicę gospodarczą.

Rozwiązania architektoniczne.

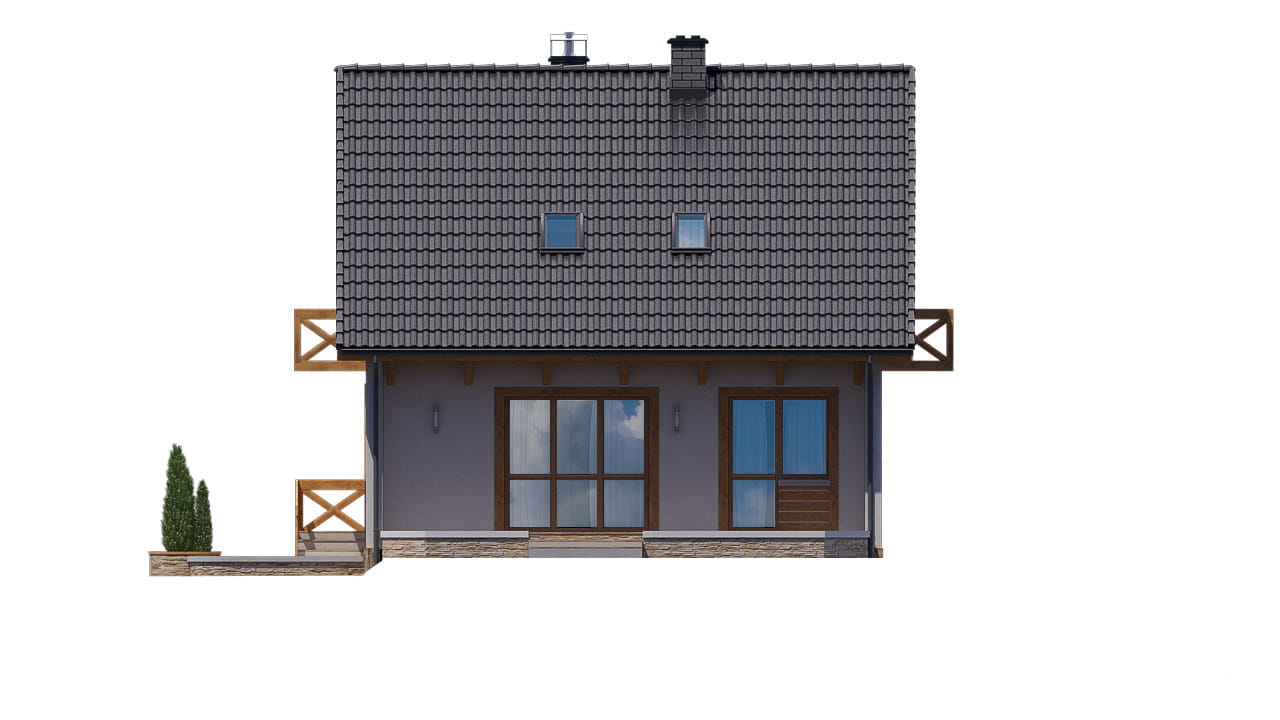

Zaprojektowano budynek z przeznaczeniem na wąskie działki o minimalnej szerokości frontu 17,40m. Forma architektoniczno – przestrzenna prosta, na rzucie prostokąta, z dachem dwuspadowym o nachyleniu 36°, ułożonym kalenicą równolegle do frontowej linii zabudowy. W zależności od otaczających budynków dopuszcza się zwiększenie kąta nachylenia dachu do 45°.

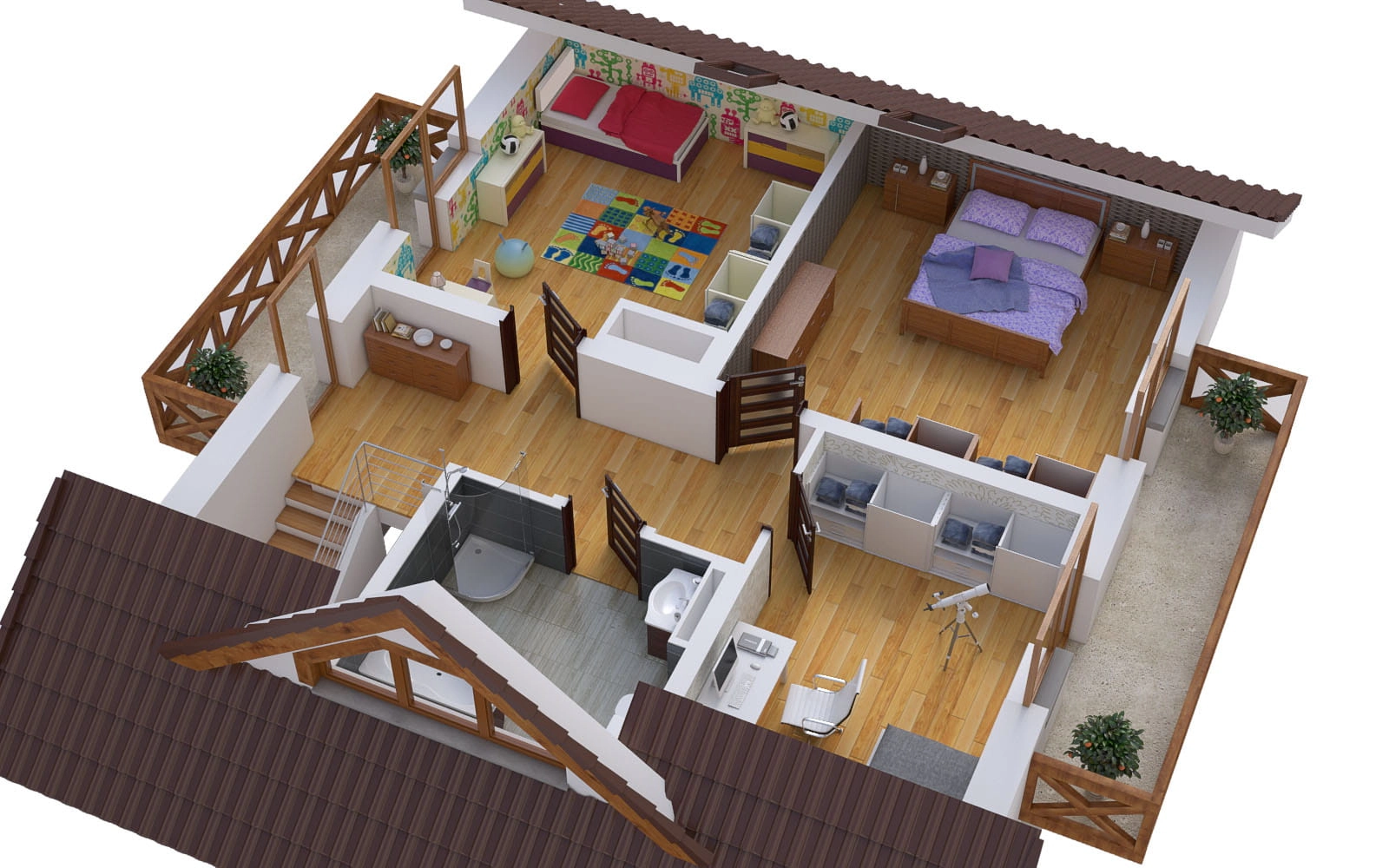

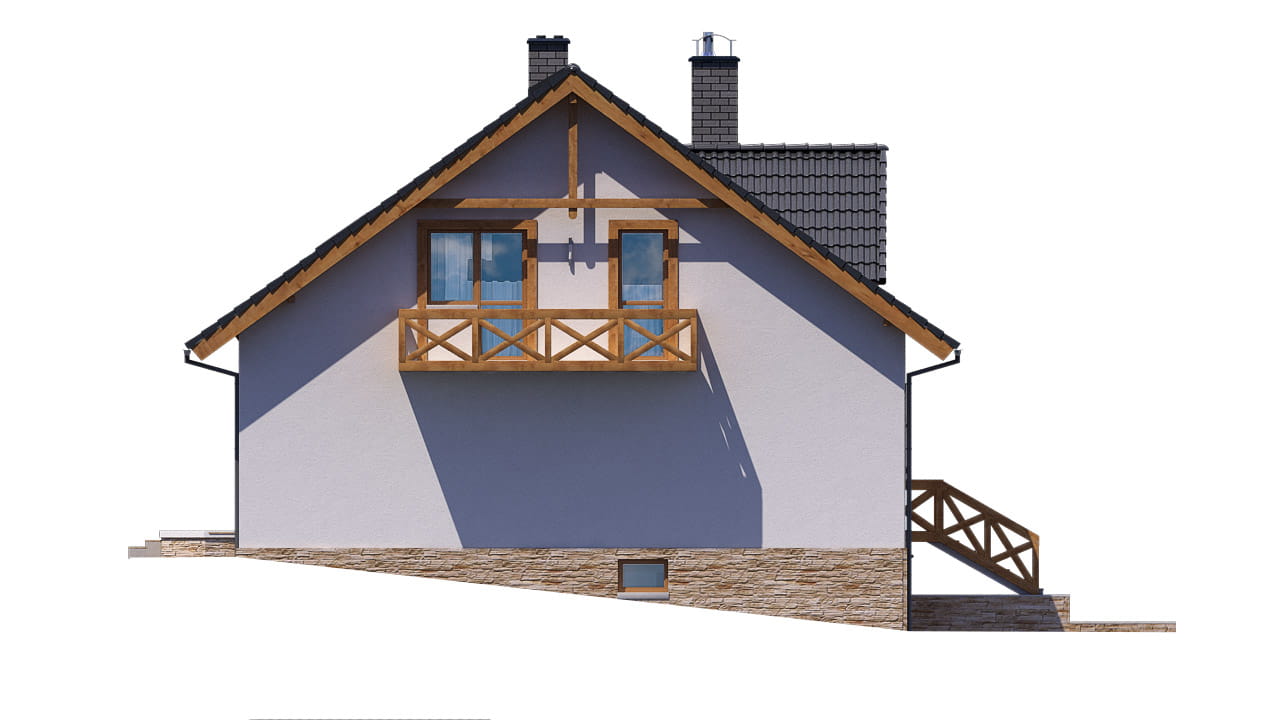

Poddasze budynku rozwiązano z balkonami dwustronnymi. Dopuszcza się jednostronne wykonanie balkonu lub wykreślenie obu balkonów z projektu. W ramach adaptacji projektu możliwa jest także rezygnacja z balkonu narożnego w poziomie parteru.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Możliwe jest także zastosowanie powietrznej pompy ciepła z wykorzystaniem pomieszczenia technicznego na zainstalowanie wszelkich urządzeń dla tej technologii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne piwnic murowane z bloczków keramzytobetonowych, ściany zewnętrzne nadziemia murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe wylewane. Dach drewniany krokwiowo - płatwiowy, pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania“Warunków technicznych”od 2021r.
