BW-44

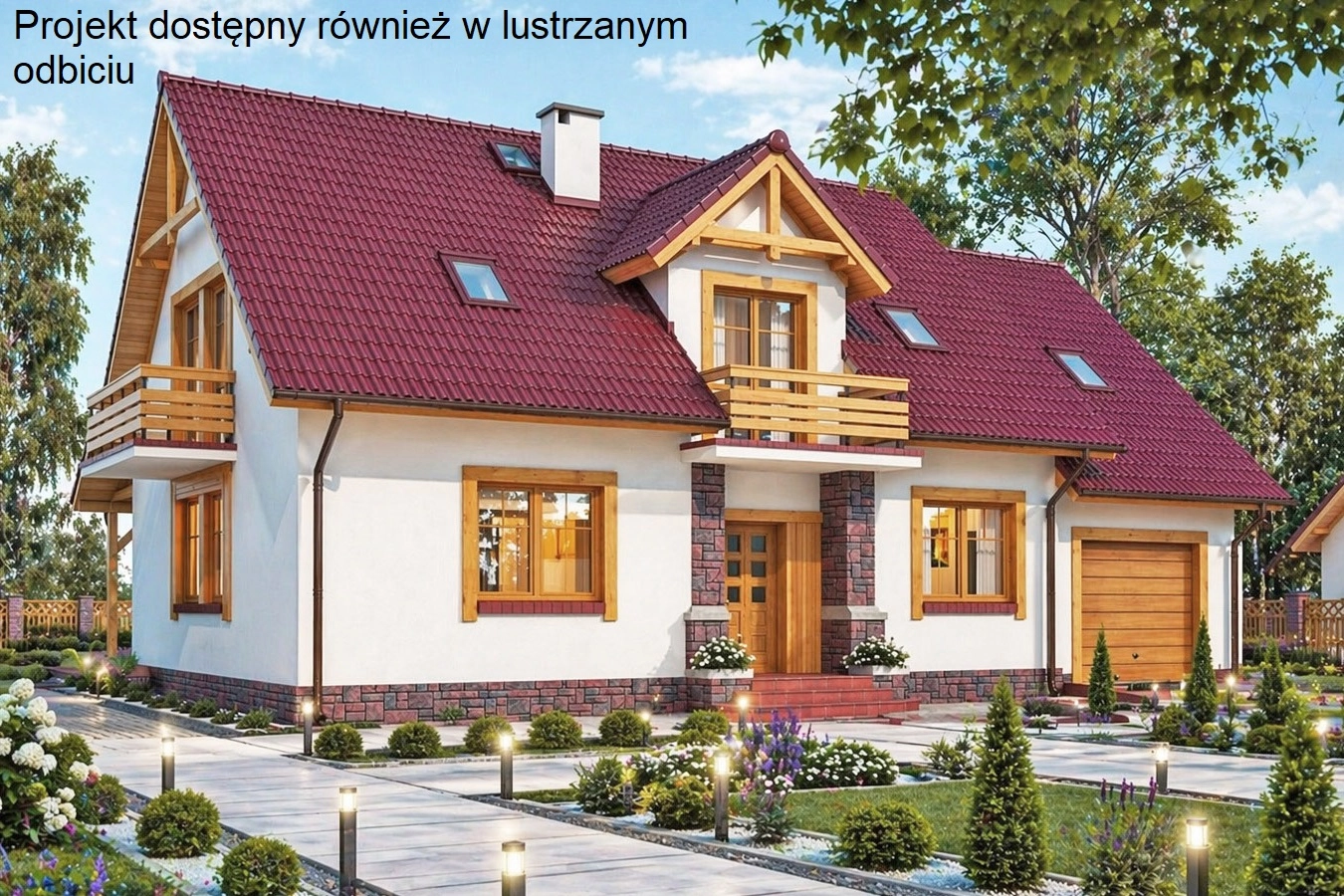

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa  133,70m2

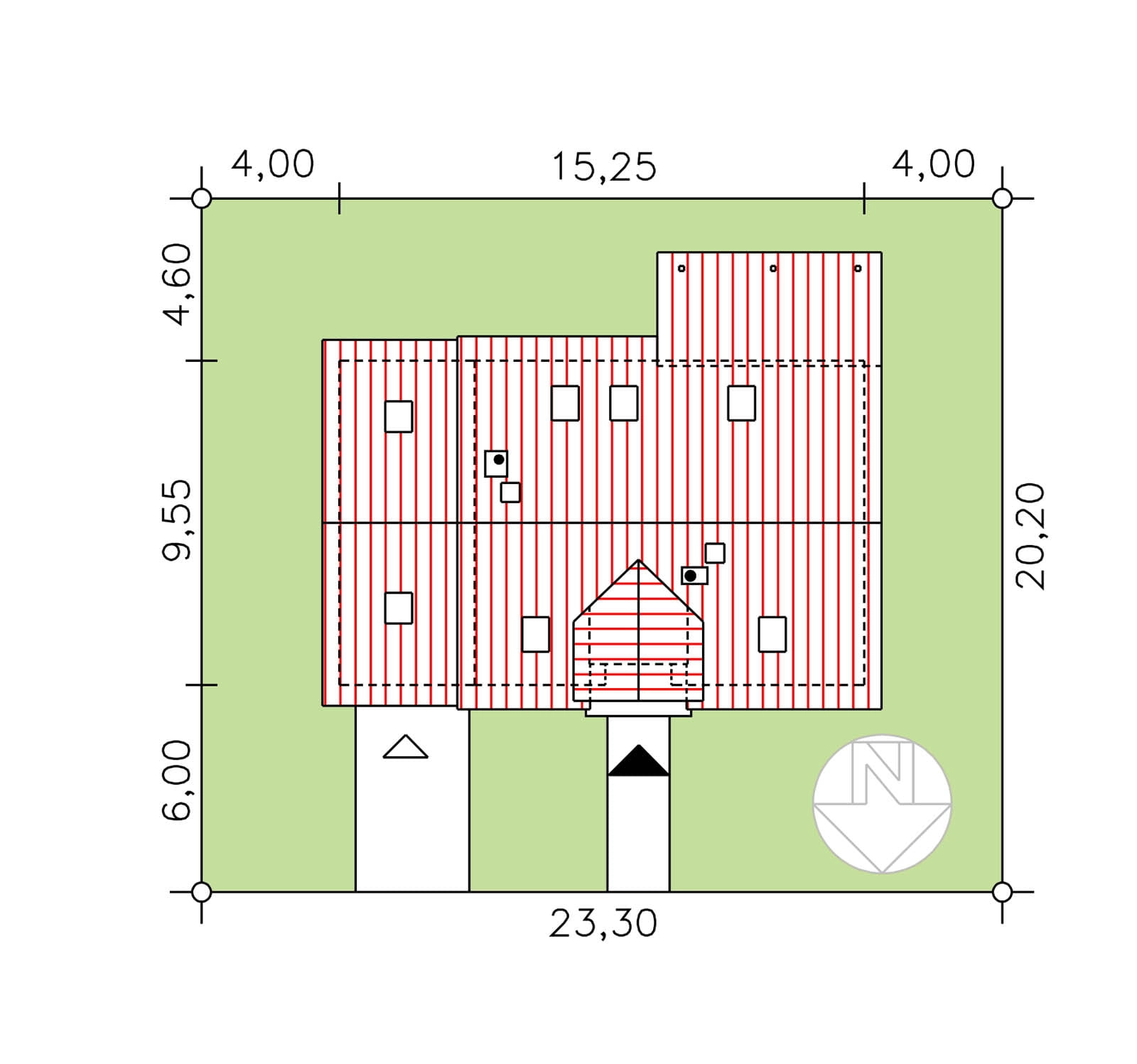

Minimalne wymiary działki  23,30 x 20,20m

j.w. bez garażu  19,50 x 20,20m

Powierzchnia zabudowy  145,30m2 - bez uwzględnienia tarasu.

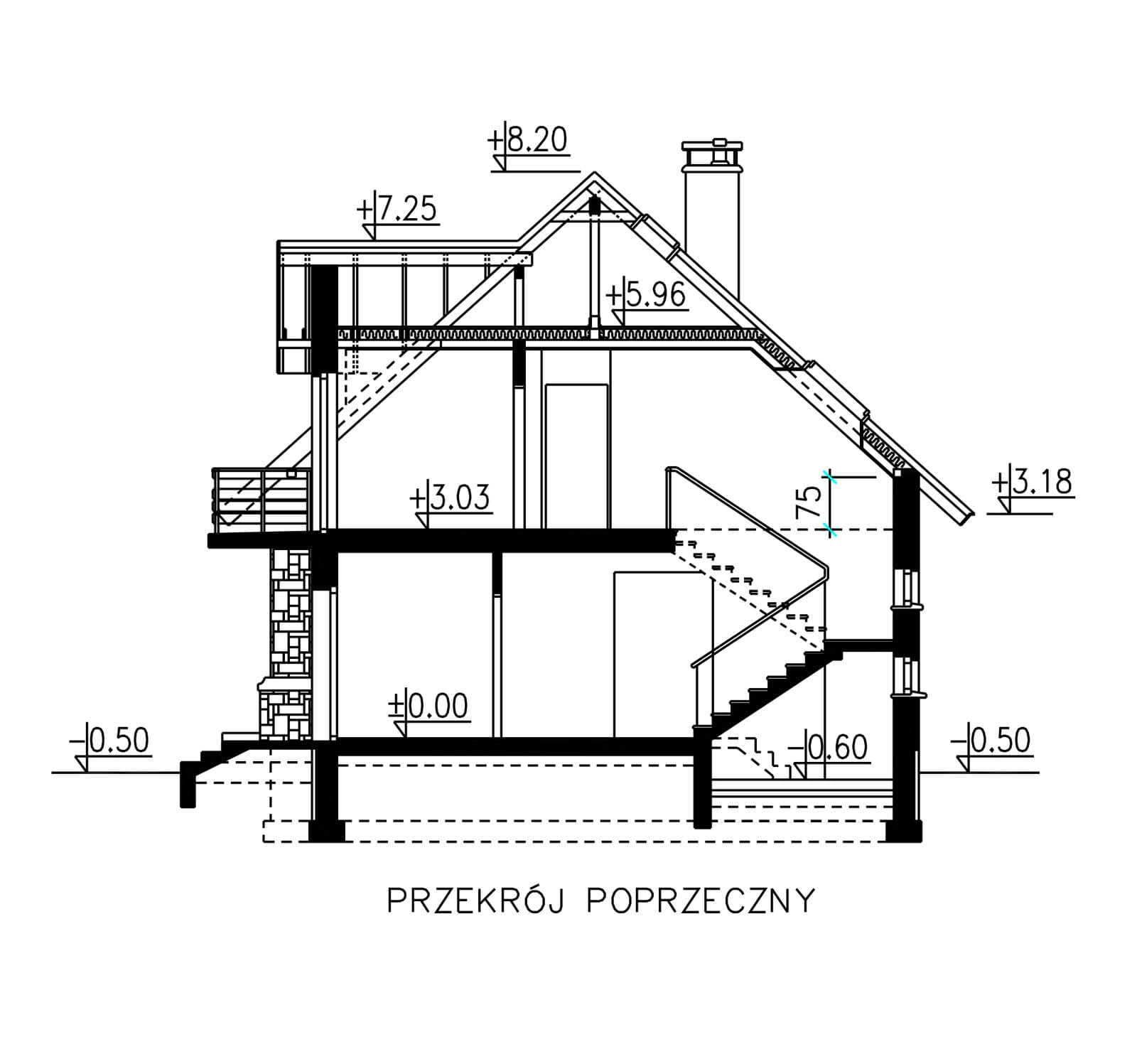

Wysokość pomieszczeń  2,70, 2,60m

Wysokość budynku 8,70m

Powierzchnia dachu 255,00 m2

Kubatura  887,00m3

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

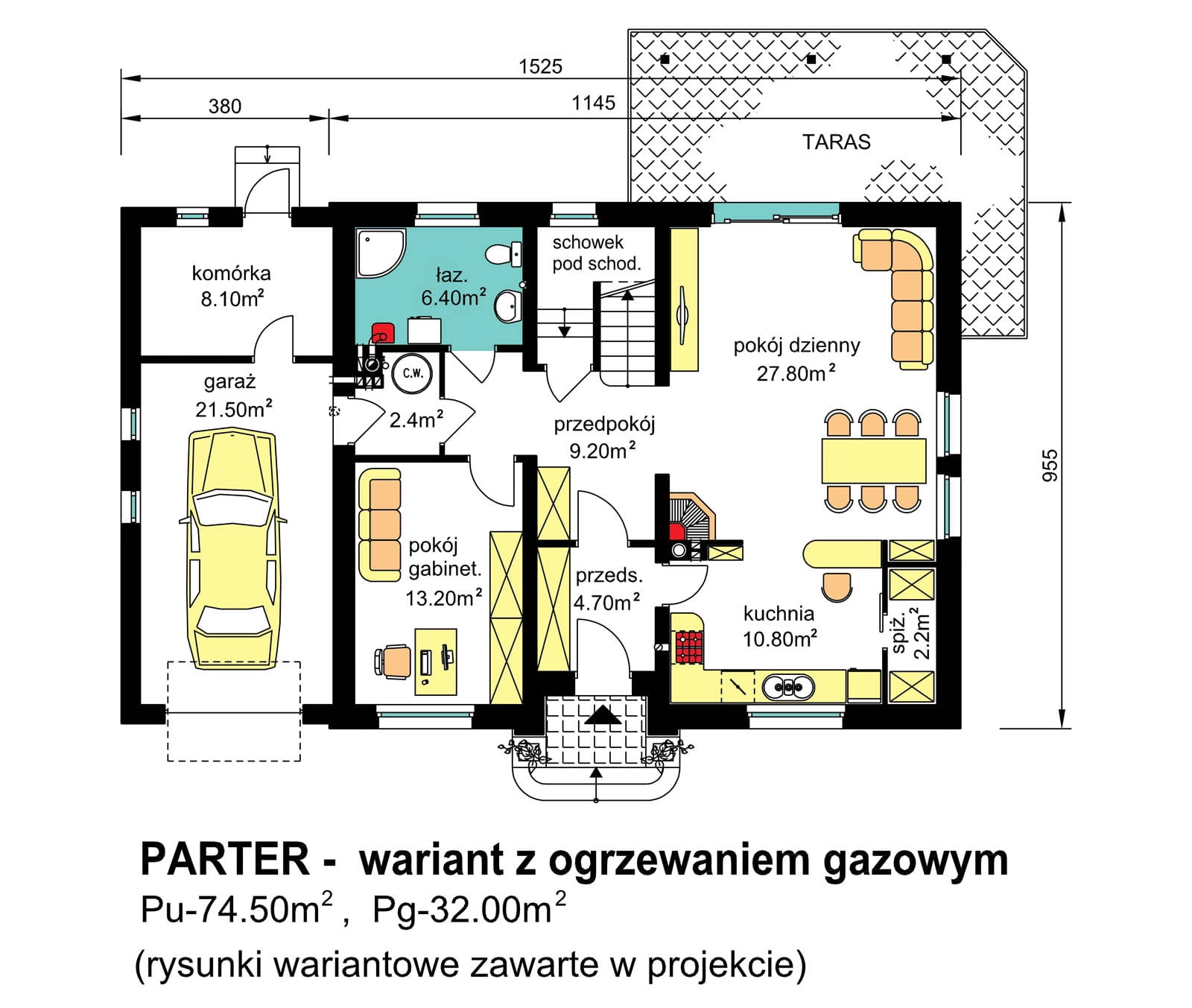

Wariantowo ogrzewanie gazowe -     TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny,   wolno stojący,   parterowy bez   podpiwniczenia,   z   poddaszem użytkowym i dobudowanym segmentem garażowym.

Program użytkowy:

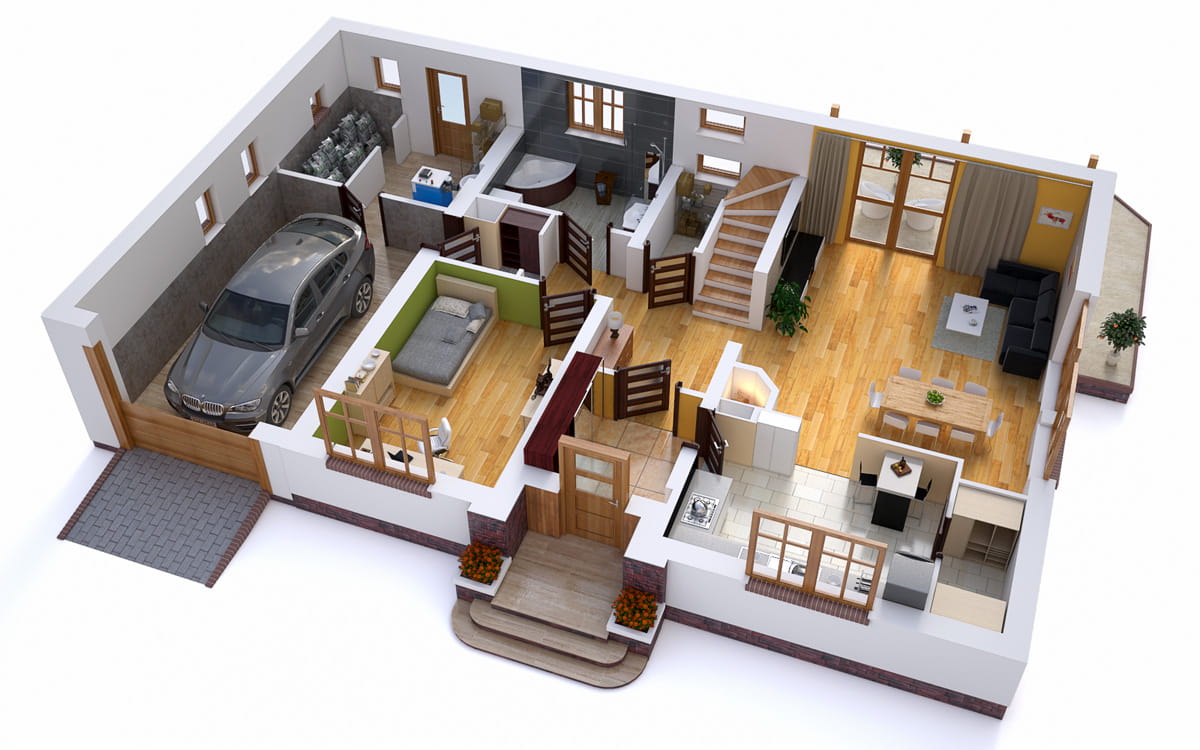

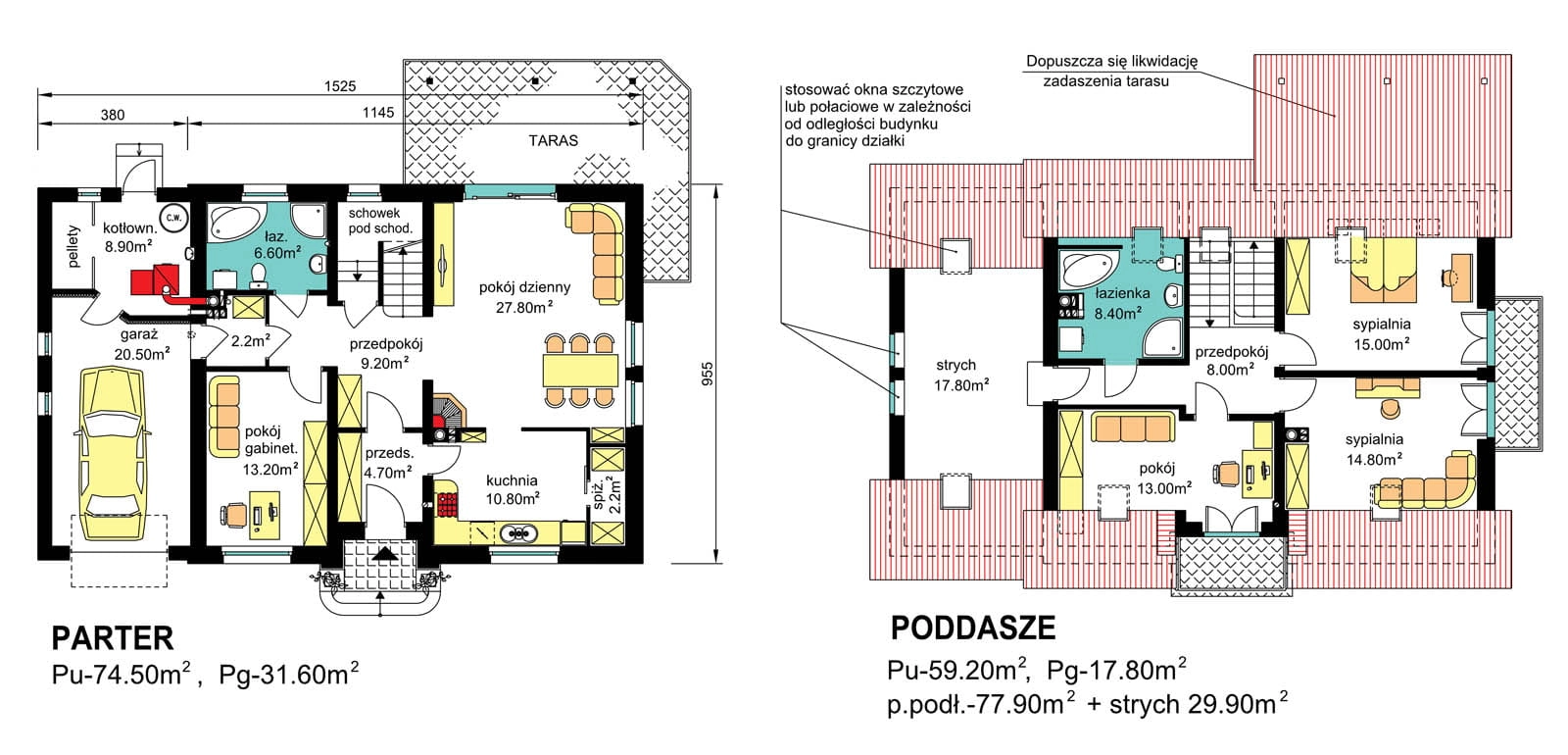

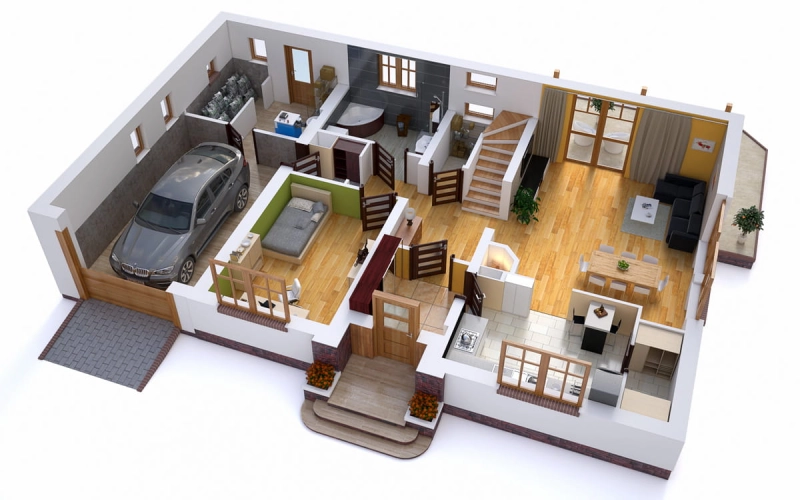

Parter: 2 pokoje, kuchnia, spiżarka, łazienka, garaż dobudowany i kotłownia na paliwo stałe.

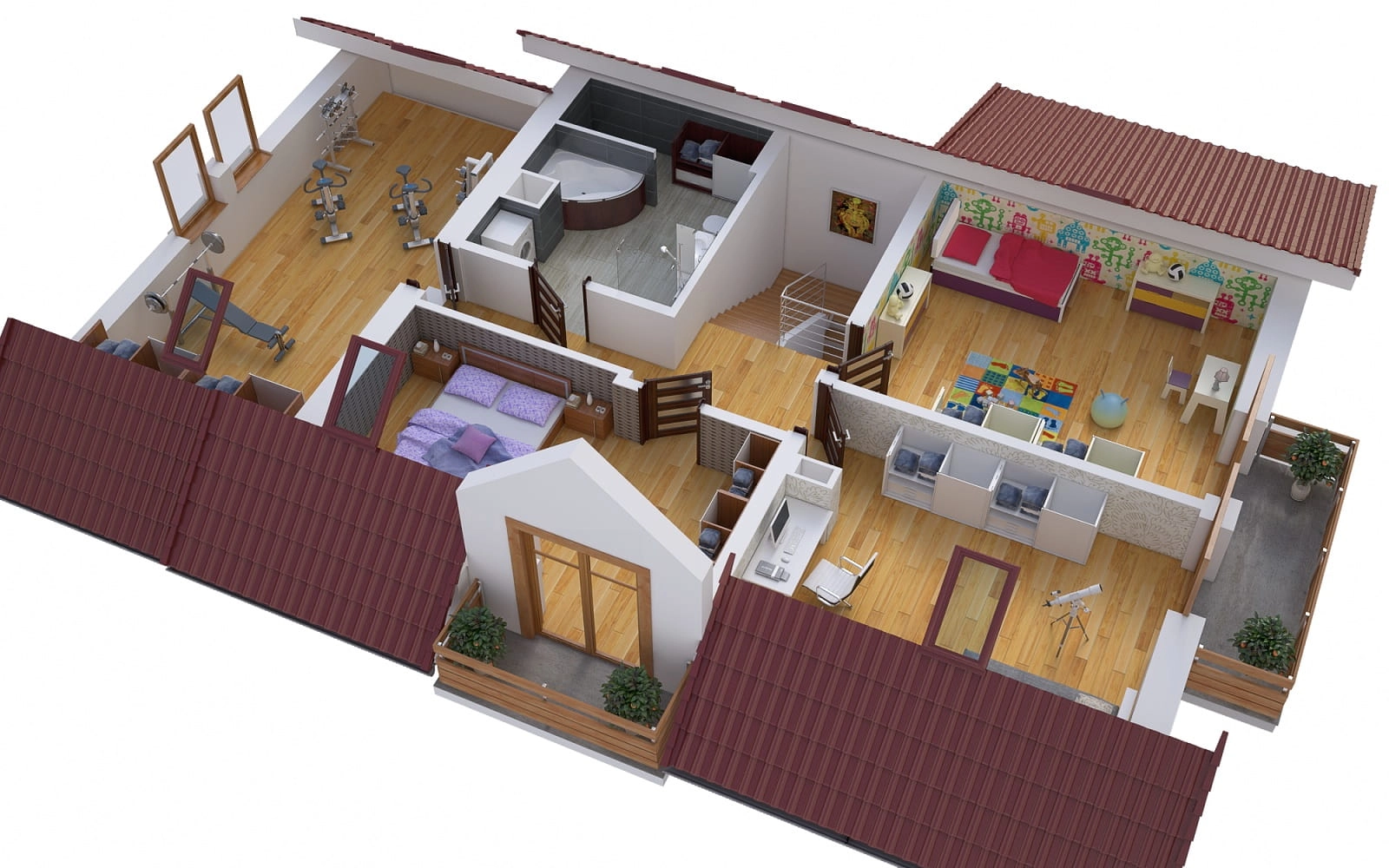

Poddasze: 3 sypialnie, łazienka i strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

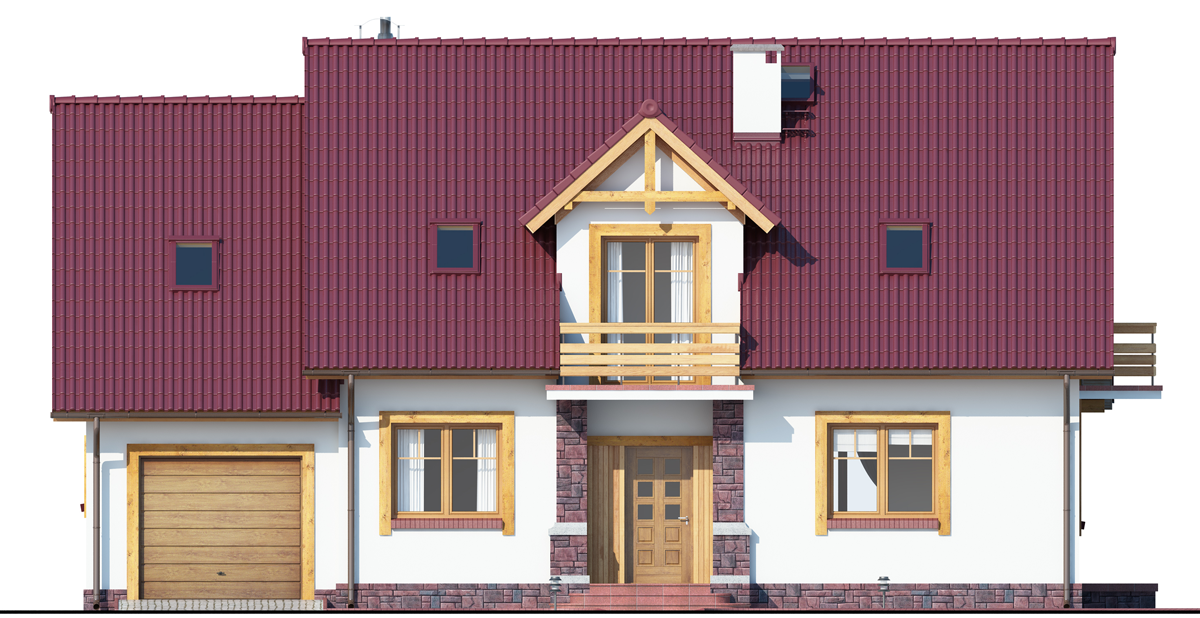

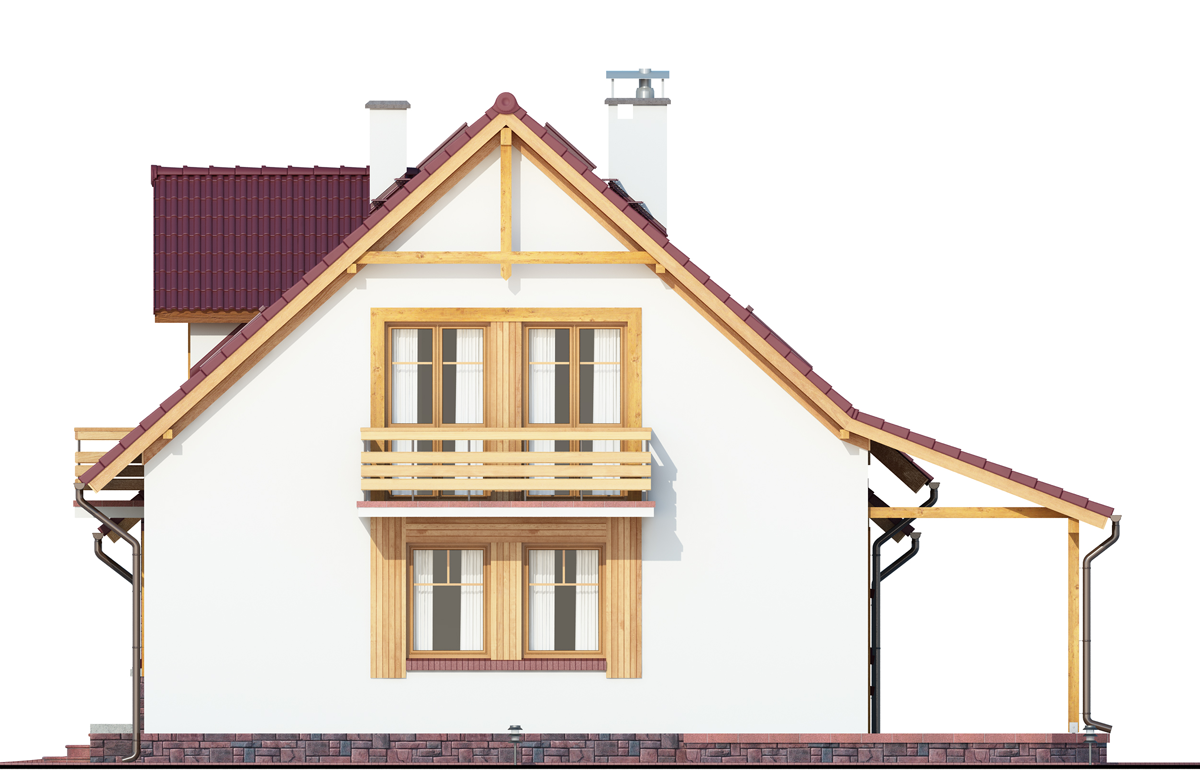

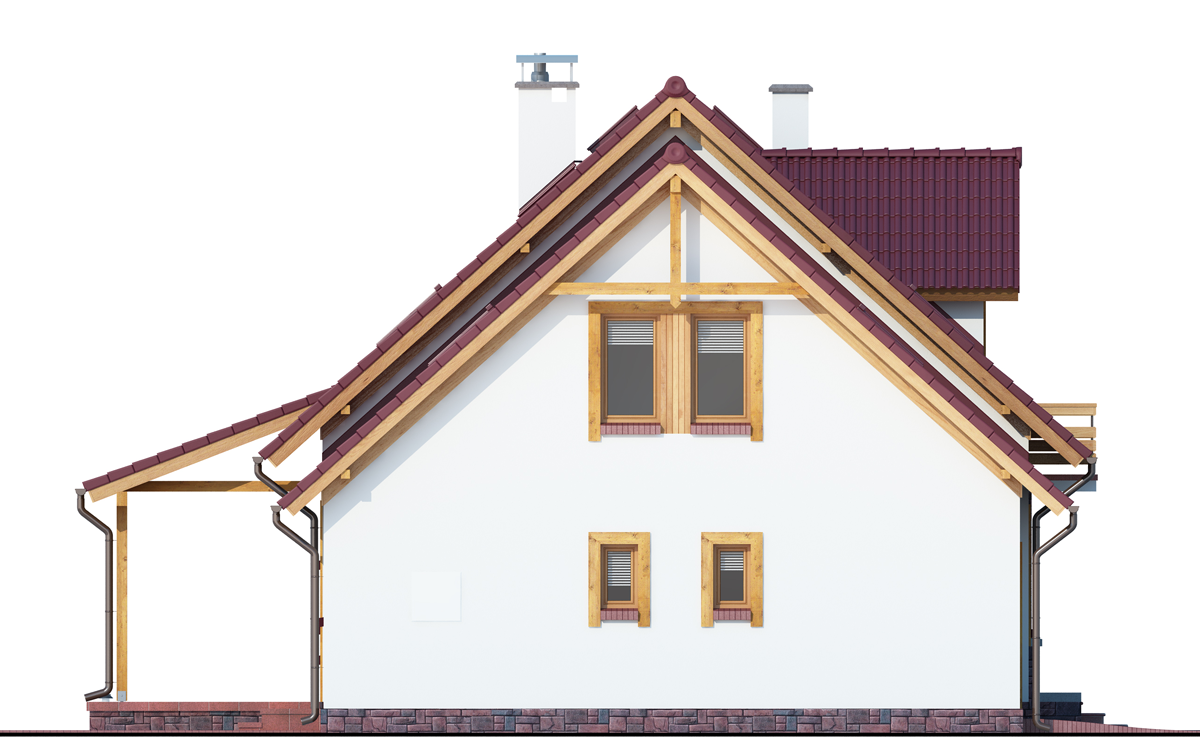

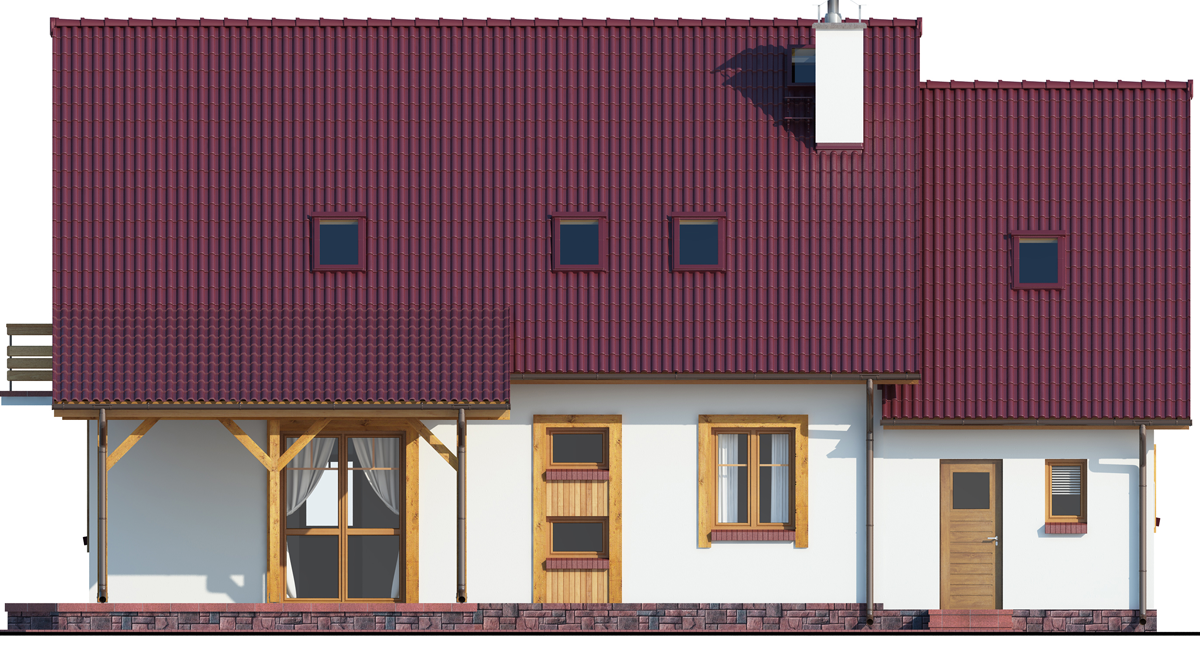

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°. W strefie wejściowej budynku zaprojektowano lukarnę dachową z płytą balkonową wspornikową stanowiącą jednocześnie zadaszenie wejścia do budynku. Przy ścianie bocznej budynku zaprojektowano garaż dobudowany 1-stanowiskowy z kotłownią na paliwo stałe wydzieloną w tylnej części segmentu garażowego oraz strychem dostępnym z poziomu poddasza.

Nad tarasem ogrodowym przewidziano zadaszenie podparte słupami drewnianymi. Jego wykonanie nie jest obowiązkowe i może być wykreślone na etapie adaptacji projektu do terenu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

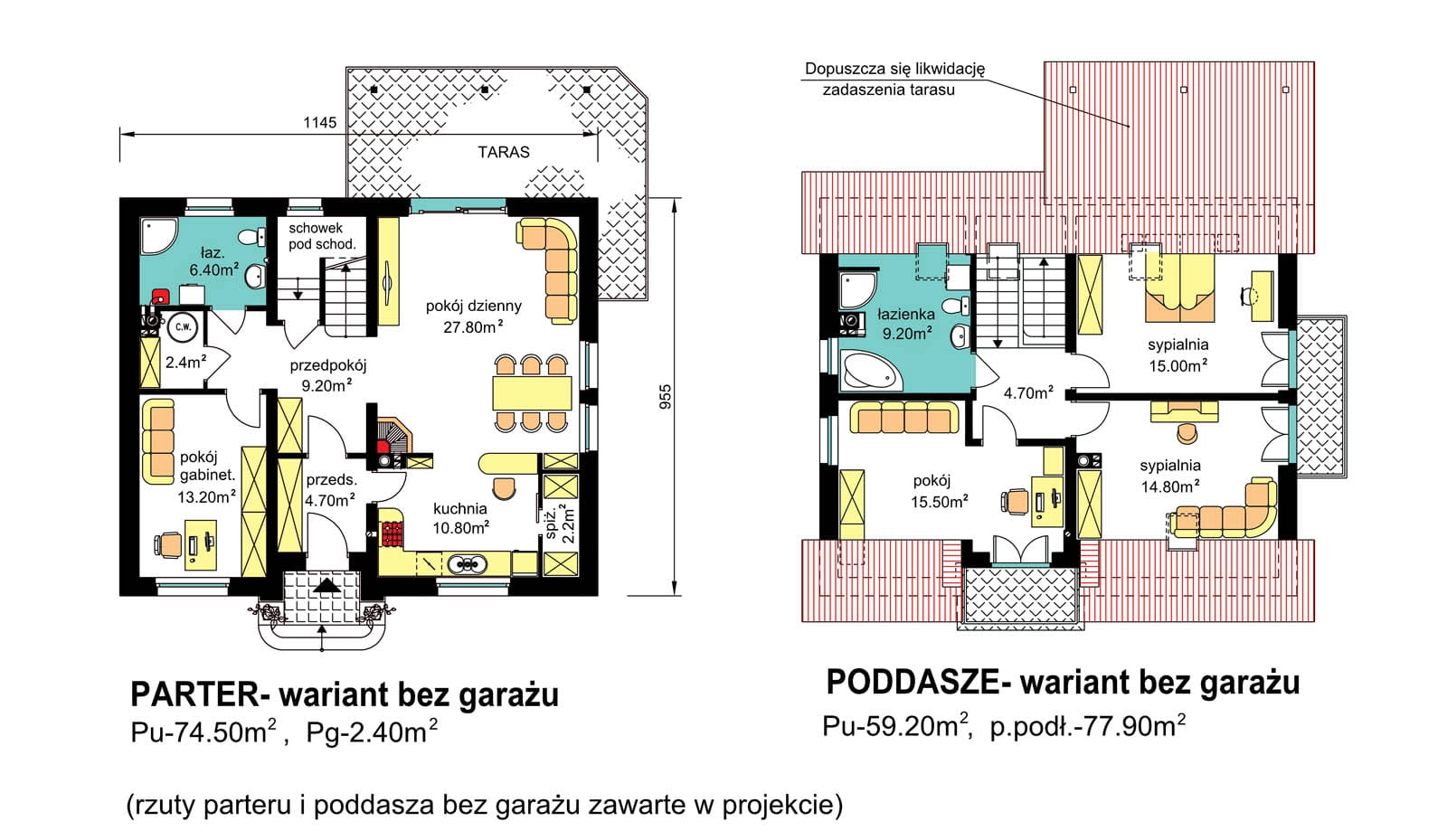

W drodze adaptacji projektu do terenu dopuszcza się wykreślenie garażu z projektu. Projekt zawiera podstawowe rysunki bez garażu dobudowanego. Odstąpienie od realizacji garażu jest możliwe tylko w przypadku ogrzewania gazowego.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z bloczków silikatowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo-jętkowy z płatwią kalenicową. Pokrycie - dachówka cementowa, ceramiczna lub blacha dachówkowa

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
