Projekt domu BW-44 wariant 4 - Pow. użytkowa 121,10m2

BW-44 wariant 4

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa  121,10m2

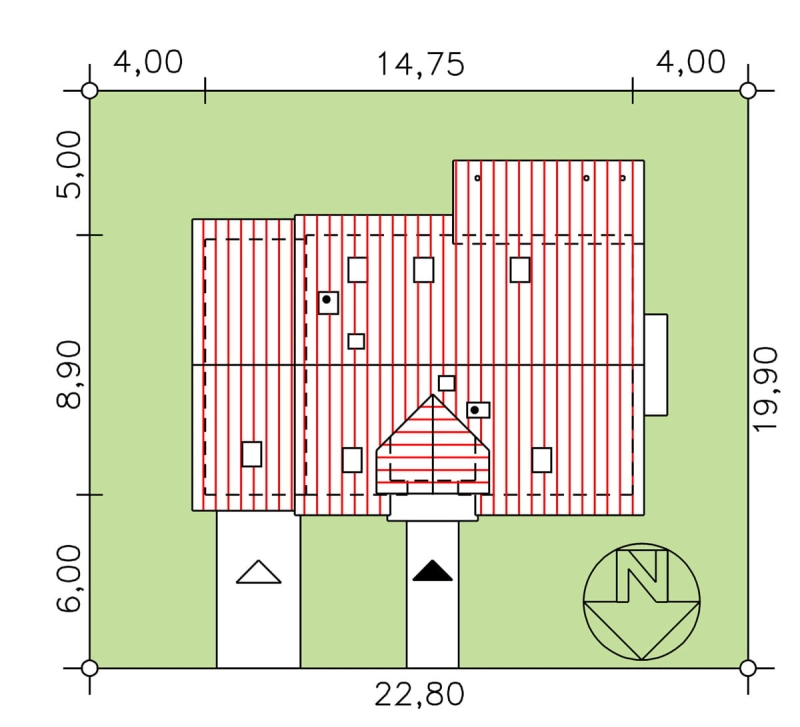

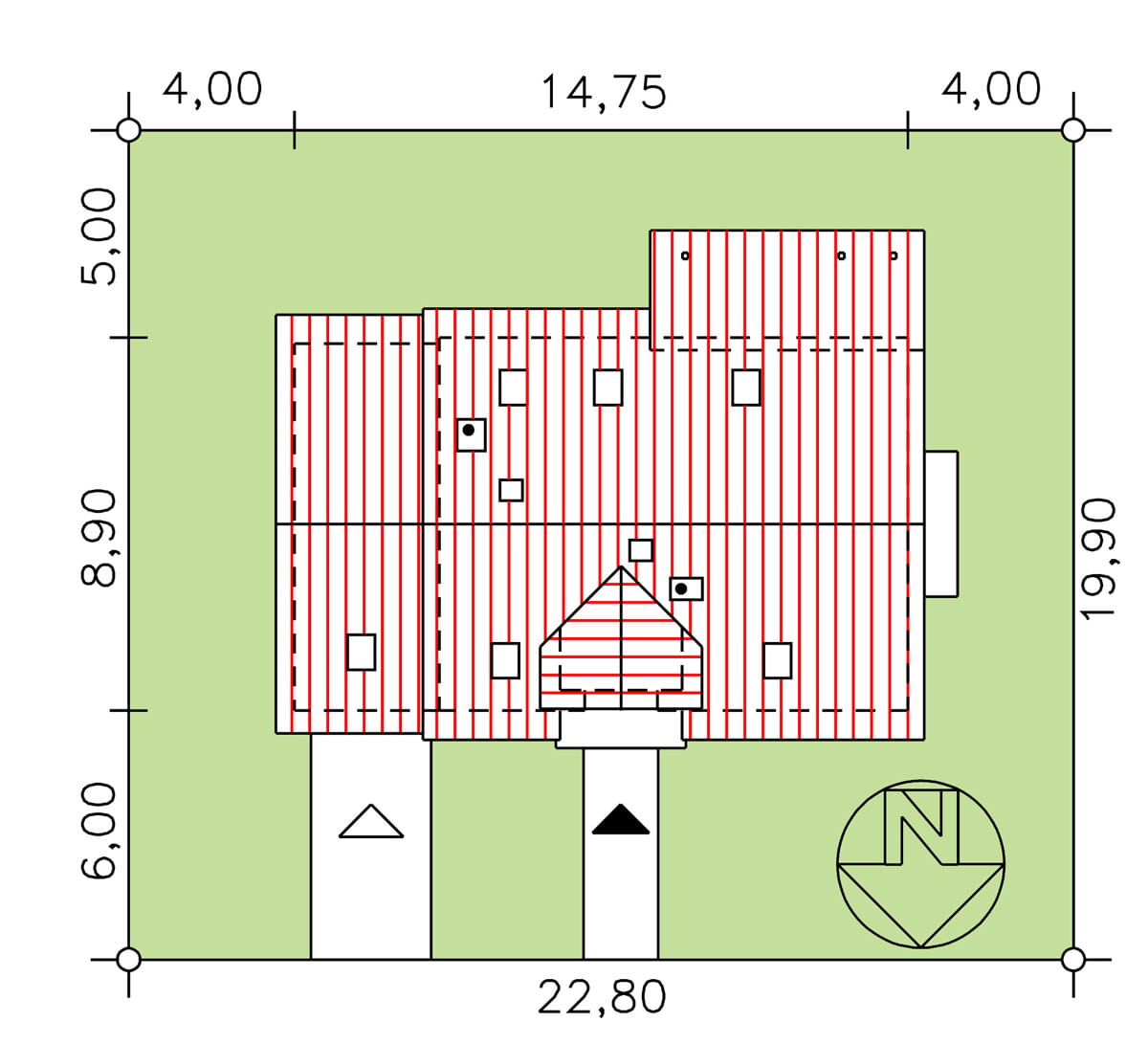

Minimalne wymiary działki  22,80 x 19,90m

Powierzchnia zabudowy  142,20m2 (z zadaszonym tarasem)

Powierzchnia dachu 237,80 (w tym zadaszenie tarasu 21,50m2)

Wysokość pomieszczeń  2,70, 2,55m

Wysokość budynku 8,55m

Kubatura  806,20m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -     TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny  jednorodzinny,   wolnostojący,   parterowy  bez   podpiwniczenia, z   poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku. Program użytkowy:

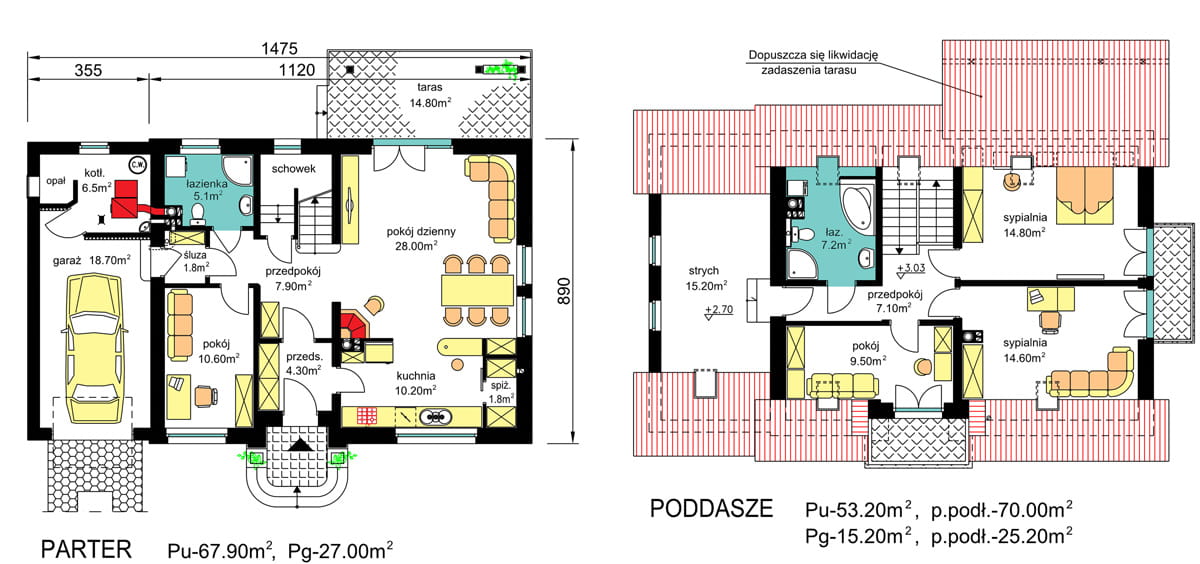

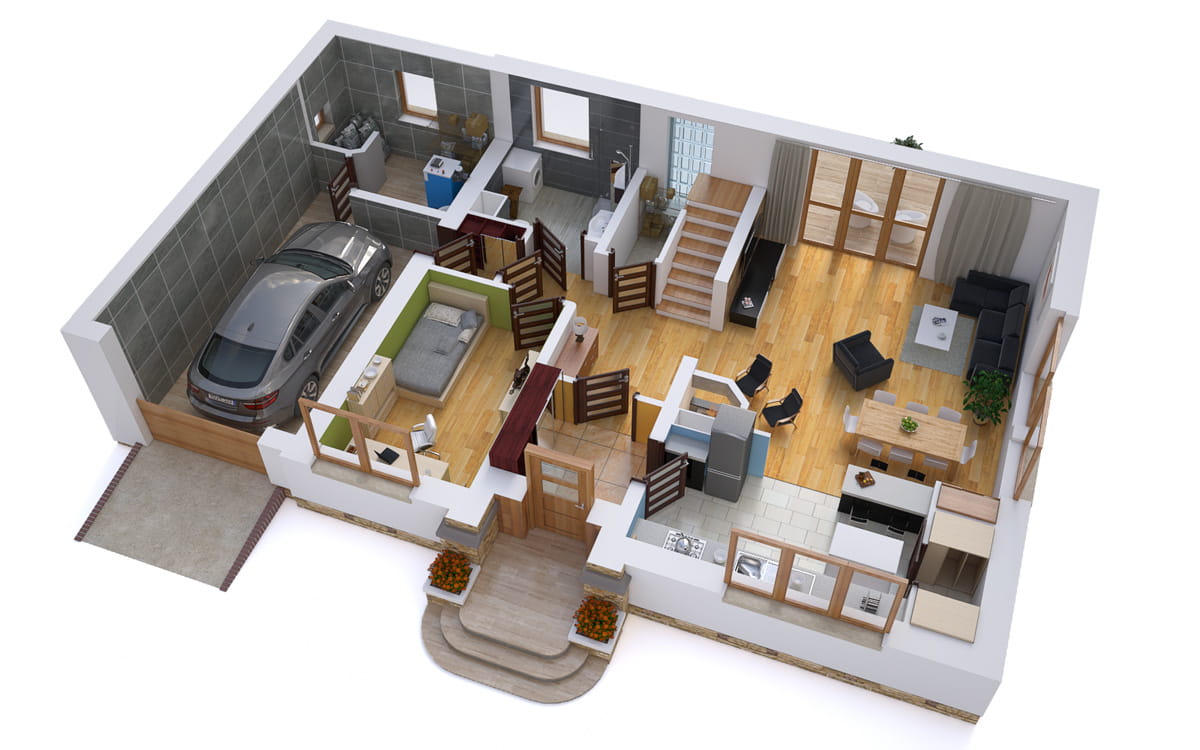

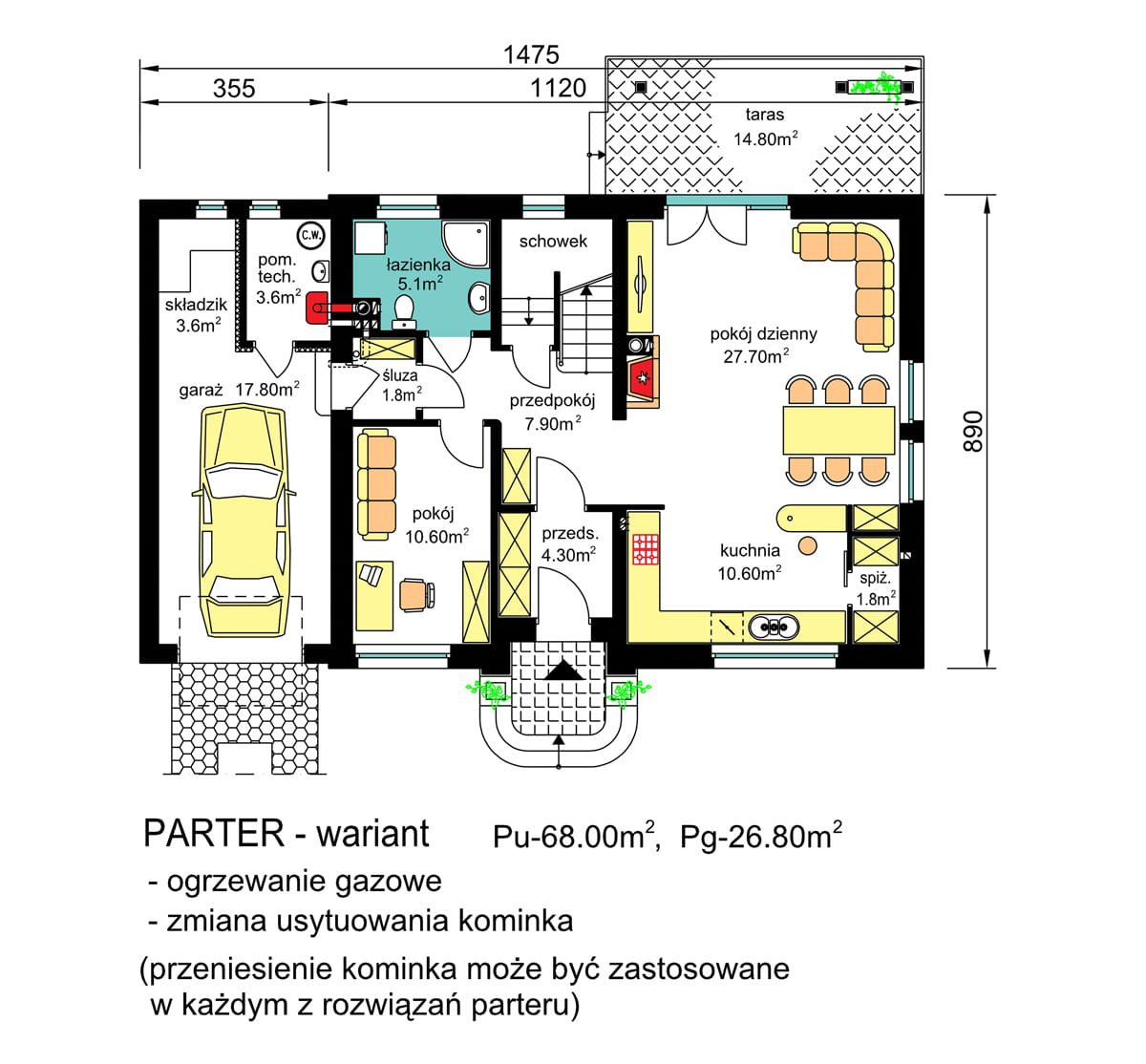

-    parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny oraz garaż dobudowany z wydzieloną kotłownią i składem opału.

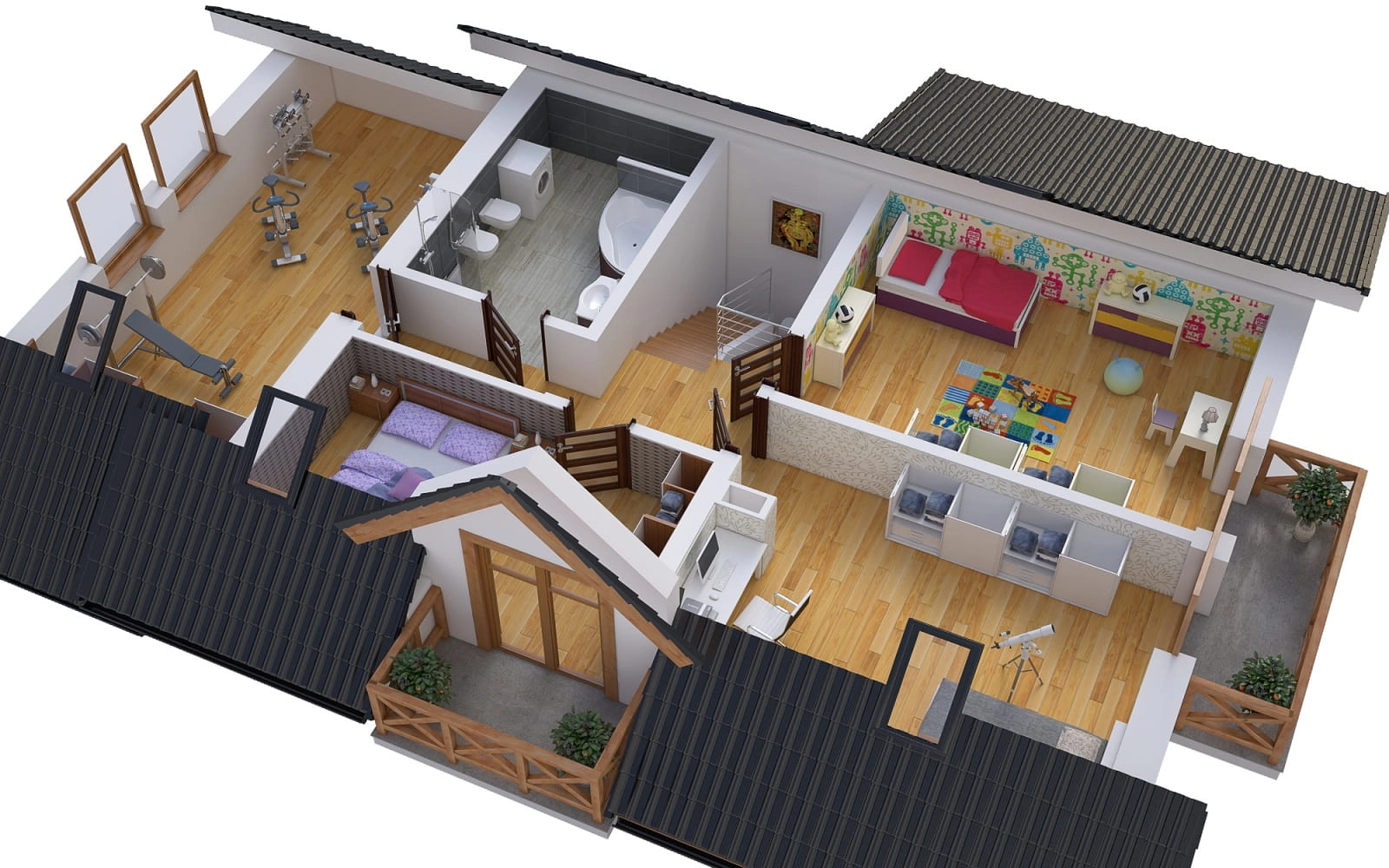

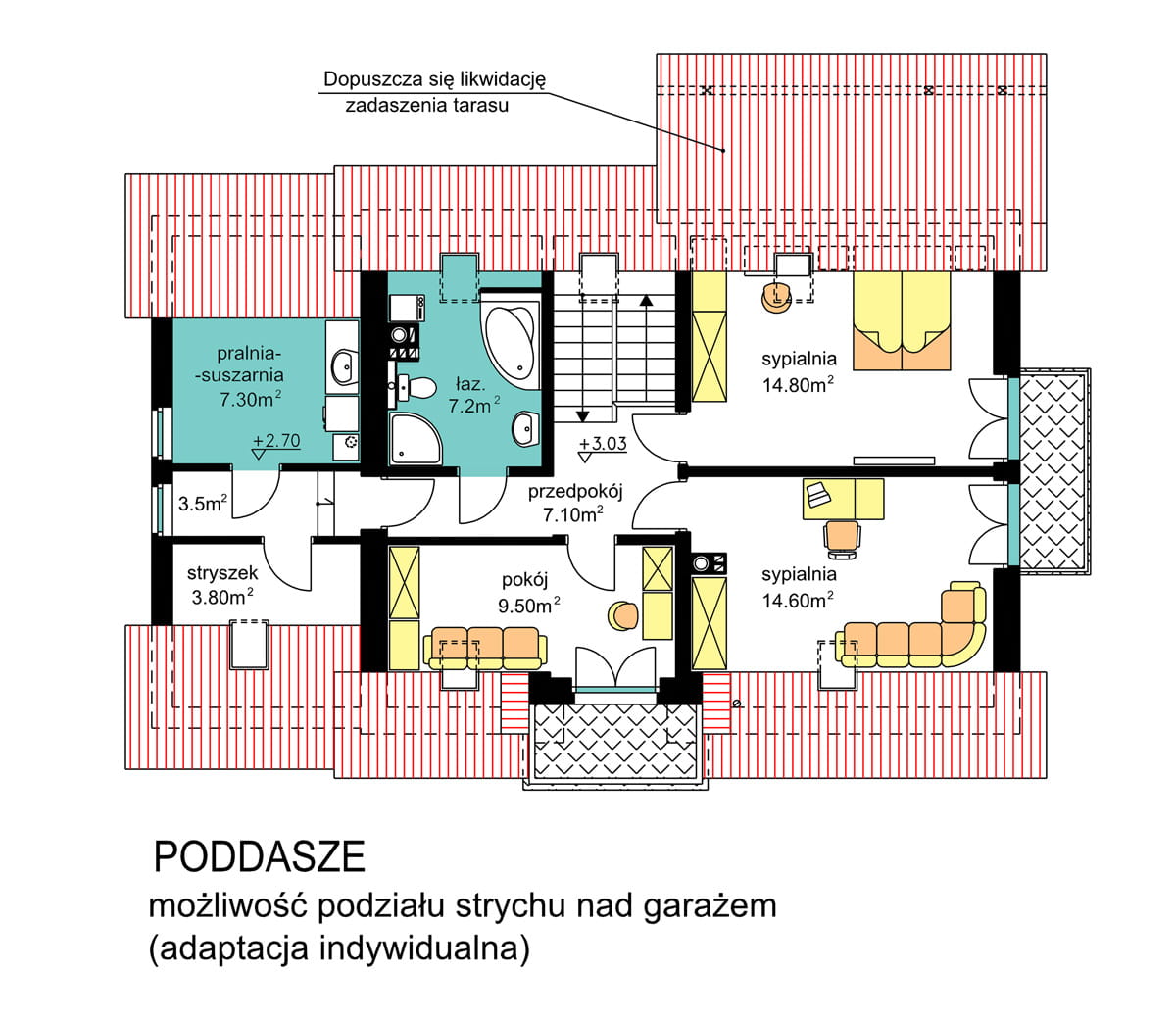

-    poddasze - 3 sypialnie, łazienka oraz strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 4-5 osobowej

Rozwiązania architektoniczne.

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania frontem na stronę północną. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42° z lukarną dachową nad strefą wejściową. Przy ścianie bocznej budynku zaprojektowano garaż dobudowany 1-stanowiskowy z kotłownią wydzieloną w tylnej części segmentu garażowego oraz strychem dostępnym z  poziomu poddasza. Nad tarasem ogrodowym przewidziano zadaszenie podparte słupami drewnianymi.  Zadaszenie tarasu może być wykreślone na etapie adaptacji projektu do terenu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo - jętkowy z płatwią kalenicową. Pokrycie dachu – dachówka cementowa lub ceramiczna albo blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
