Projekt domu BW-44 wariant 1 (powiększony garaż) - Pow. użytkowa 141,20m2

BW-44 wariant

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa  141,20m2

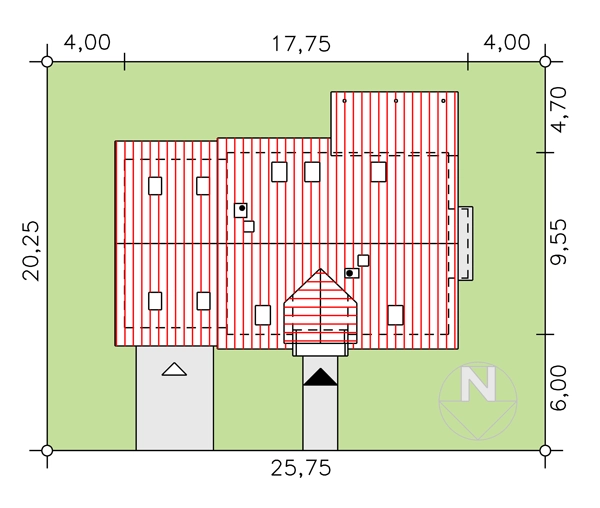

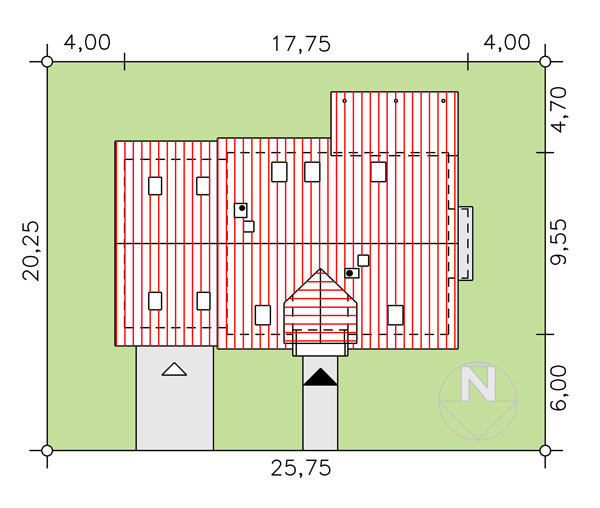

Minimalne wymiary działki  25,75 x 20,25m

Powierzchnia zabudowy  174,50m2 (bez zadaszenia tarasu 160,30m2)

Powierzchnia dachu 277,80 (w tym zadaszenie tarasu 23m2)

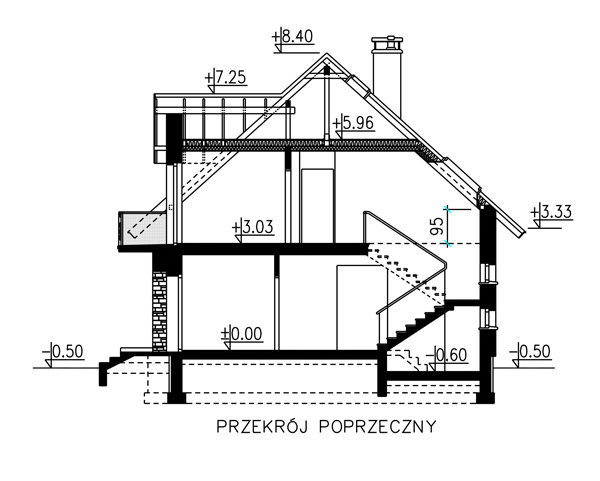

Wysokość pomieszczeń  2,70, 2,60m

Wysokość budynku 8,90m

Kubatura  989,30m

Kąt nachylenia dachu  42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

            Budynek  jednorodzinny   wolnostojący,   parterowy  bez   podpiwniczenia,   z   poddaszem użytkowym i dobudowanym garażem w poziomie parteru.

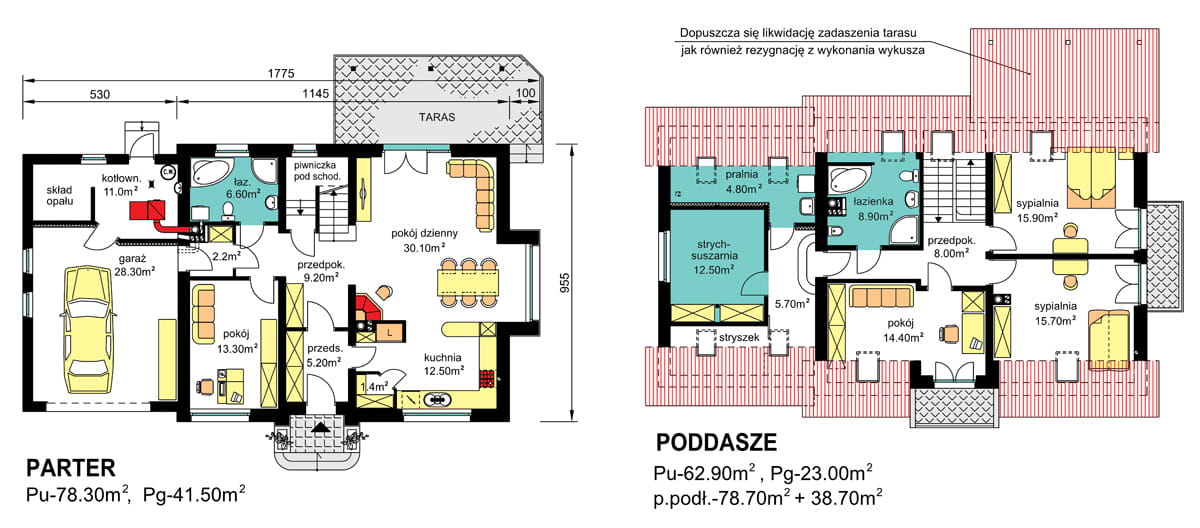

Program użytkowy:

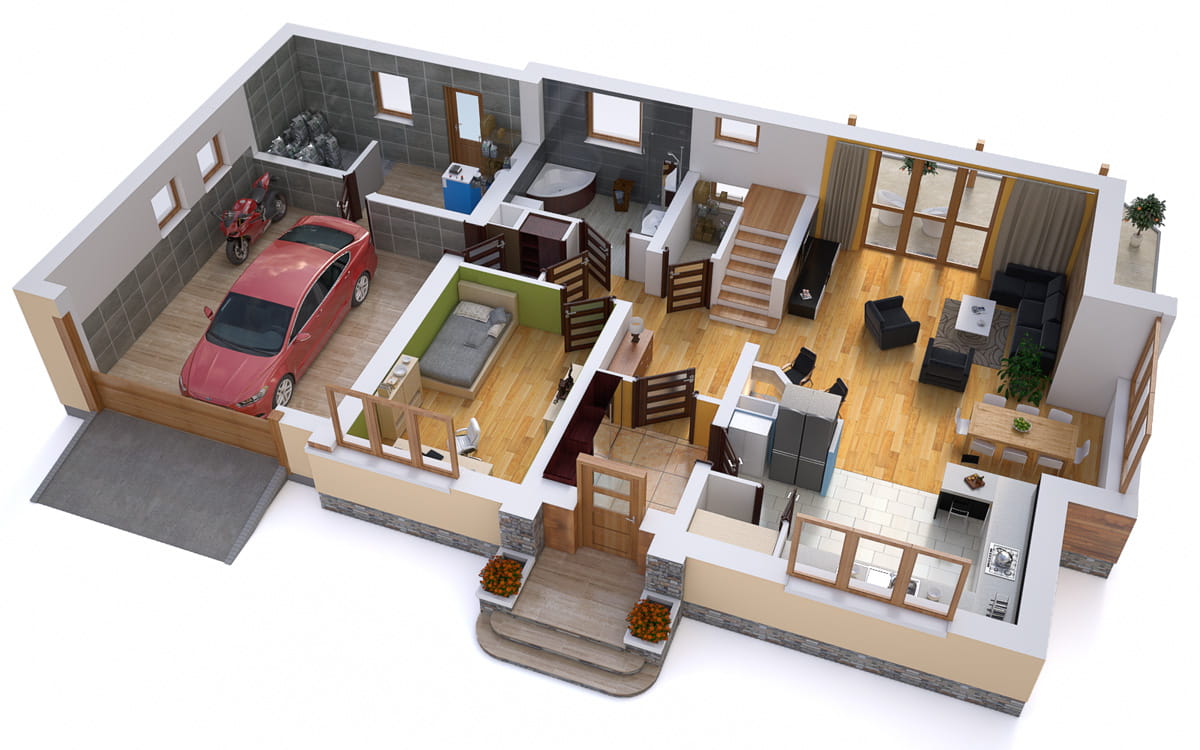

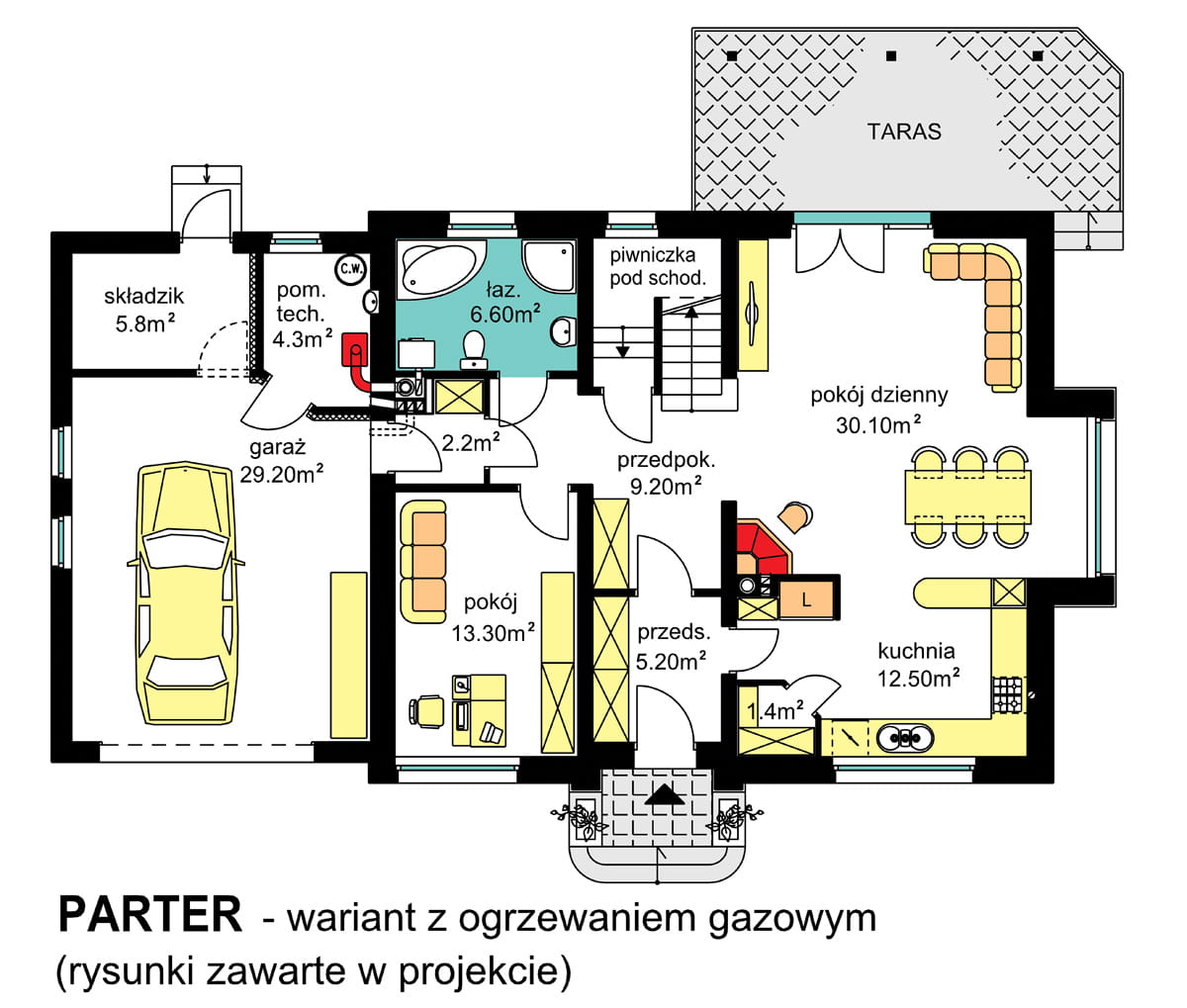

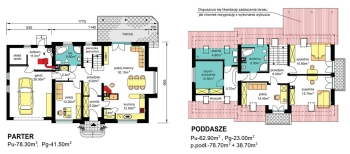

Parter: 2 pokoje, kuchnia, spiżarka, łazienka, garaż dobudowany i kotłownia na paliwo stałe.

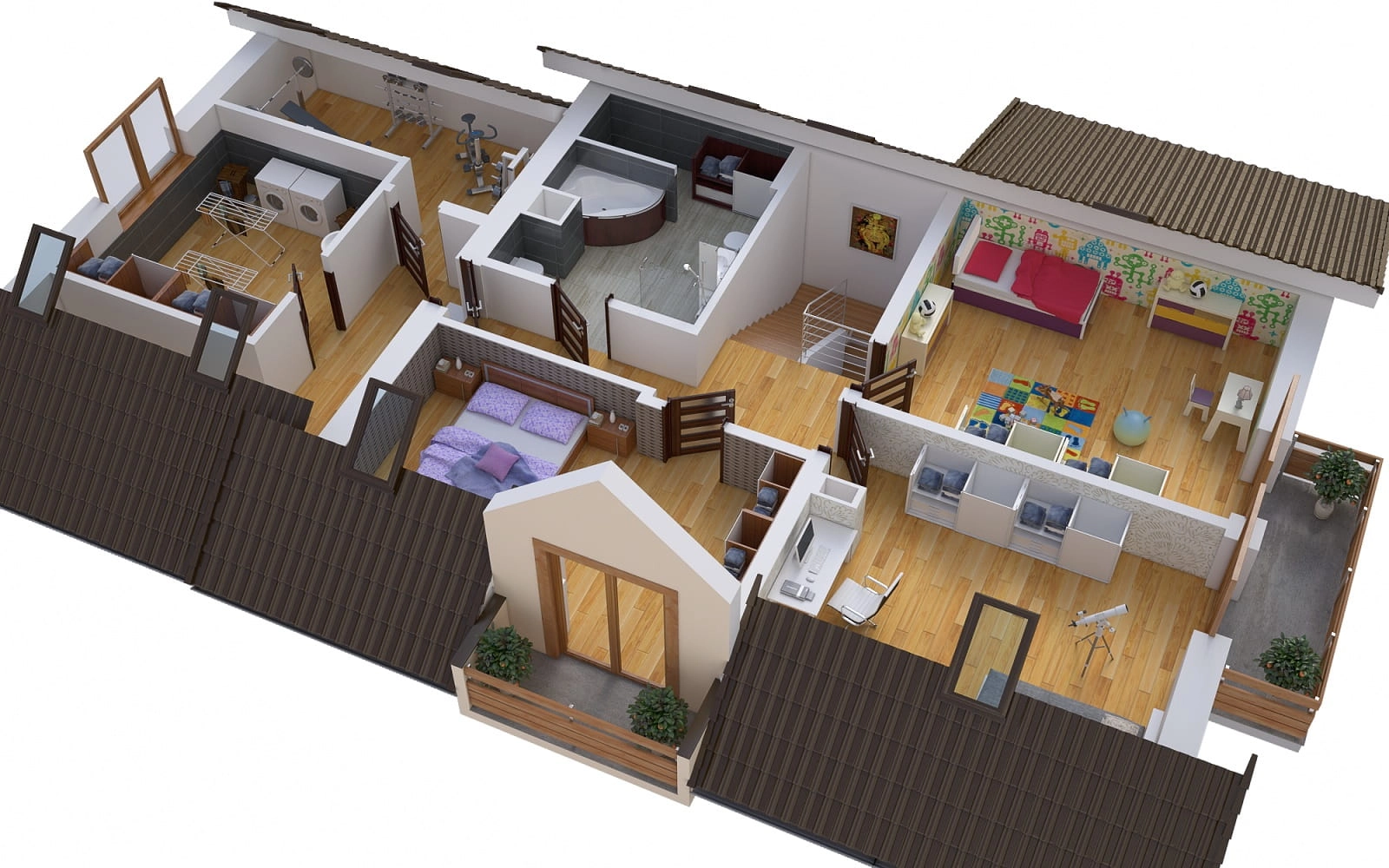

Poddasze:  3 sypialnie, łazienka i strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 4 - 5 osobowej rodziny

Rozwiązania architektoniczne.

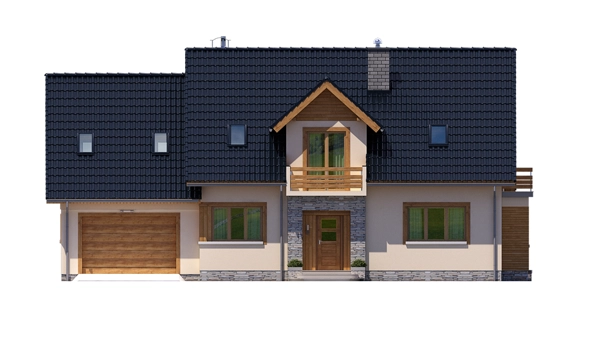

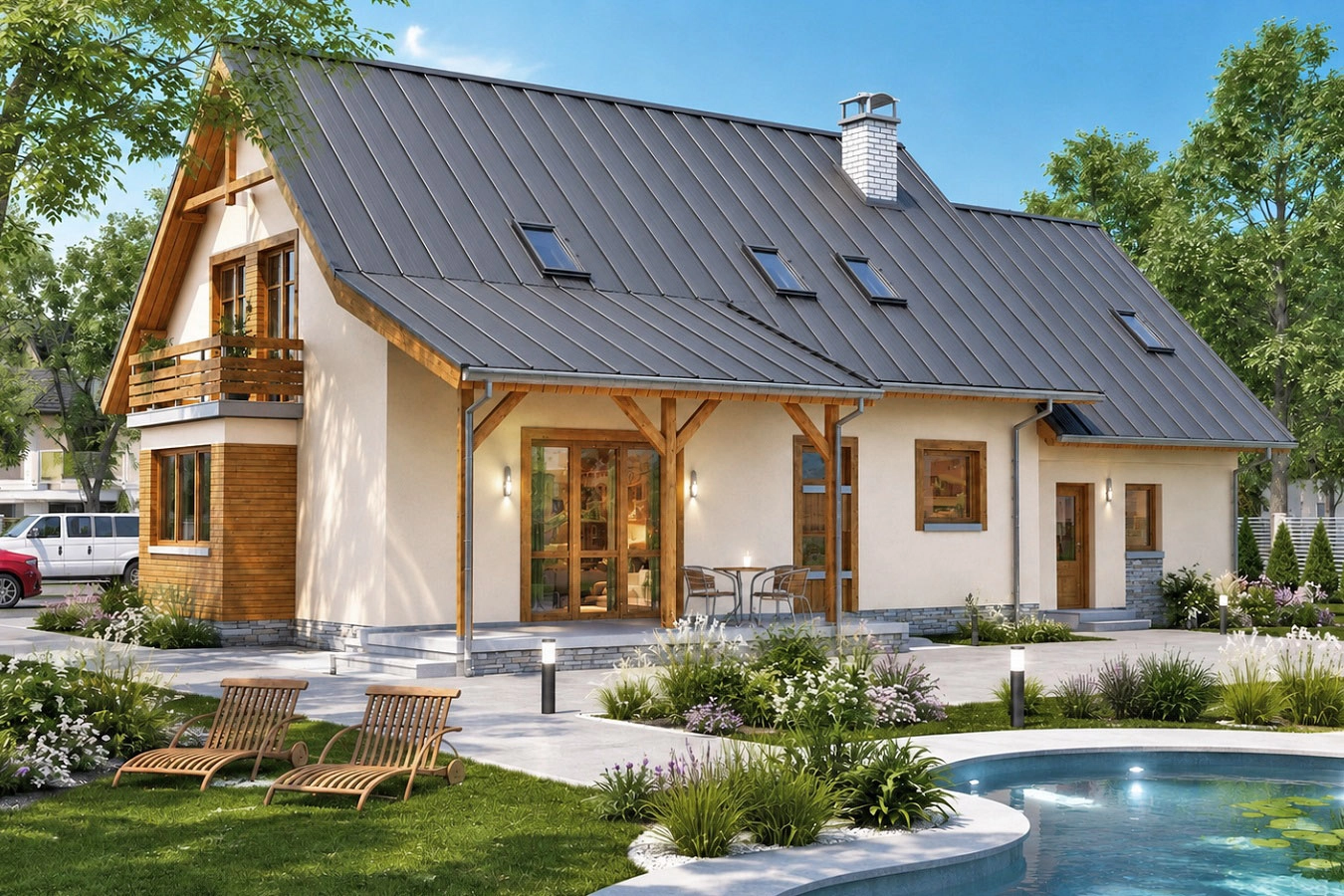

            Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°.  W strefie wejściowej budynku zaprojektowano lukarnę dachową z płytą balkonową wspornikową stanowiącą jednocześnie zadaszenie wejścia do budynku. Przy ścianie bocznej budynku zaprojektowano garaż dobudowany o szerokości 5,0m (w świetle ścian) z kotłownią na paliwo stałe wydzieloną w tylnej części segmentu garażowego oraz strychem dostępnym z  poziomu poddasza. W drodze adaptacji projektu do terenu dopuszcza się rozszerzenie garażu o 60cm (dwa stanowiska) lub zwężenie o 150cm (jedno stanowisko).

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z bloczków silikatowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo – jętkowy z płatwią kalenicową. Pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

UWAGA: do projektu można zakupić aneks z projektem wentylacji mechanicznej z rekuperacją. (szczegóły)

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
