BW-46 wariant z frontem południowym

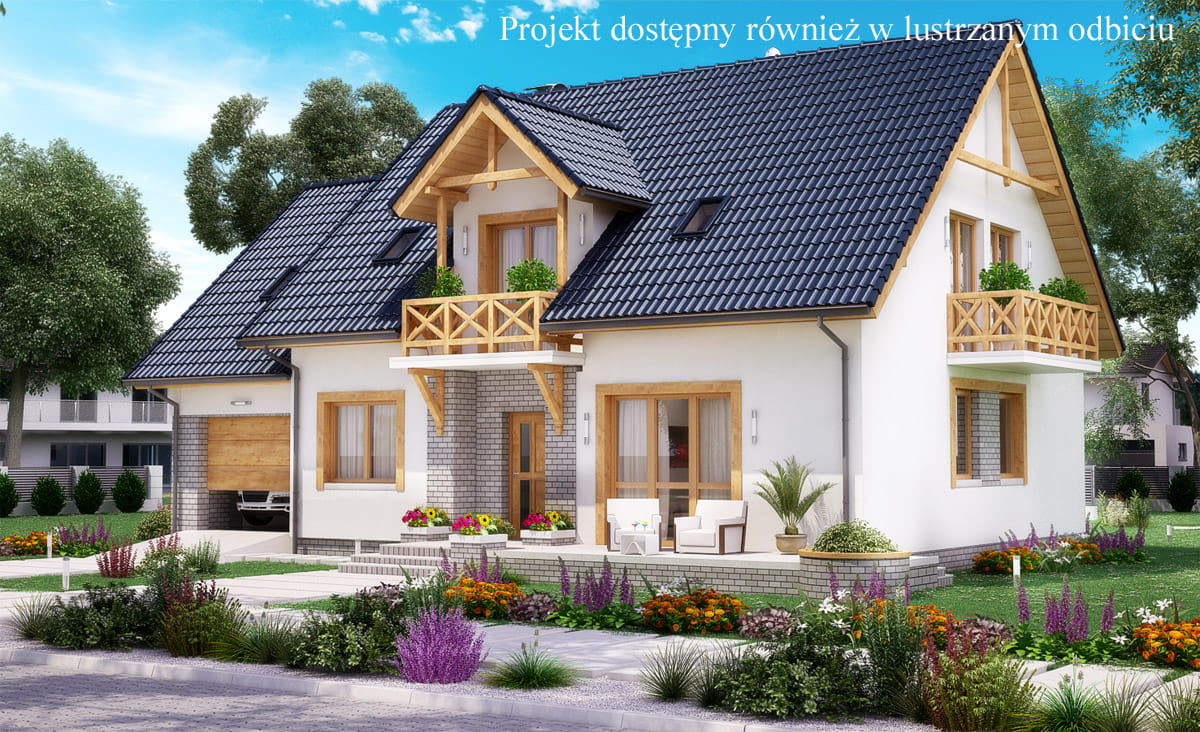

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Powierzchnia użytkowa- 139,80m2

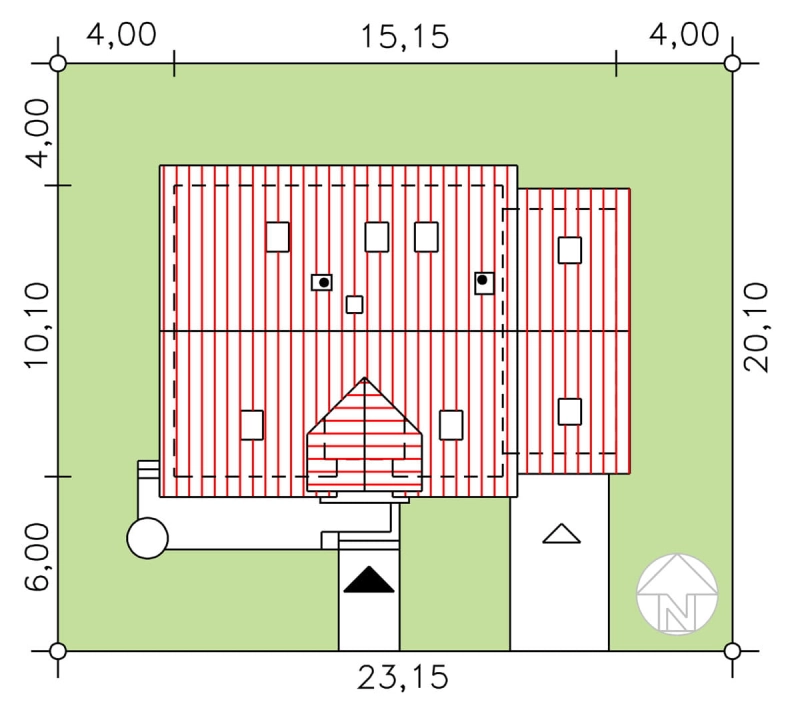

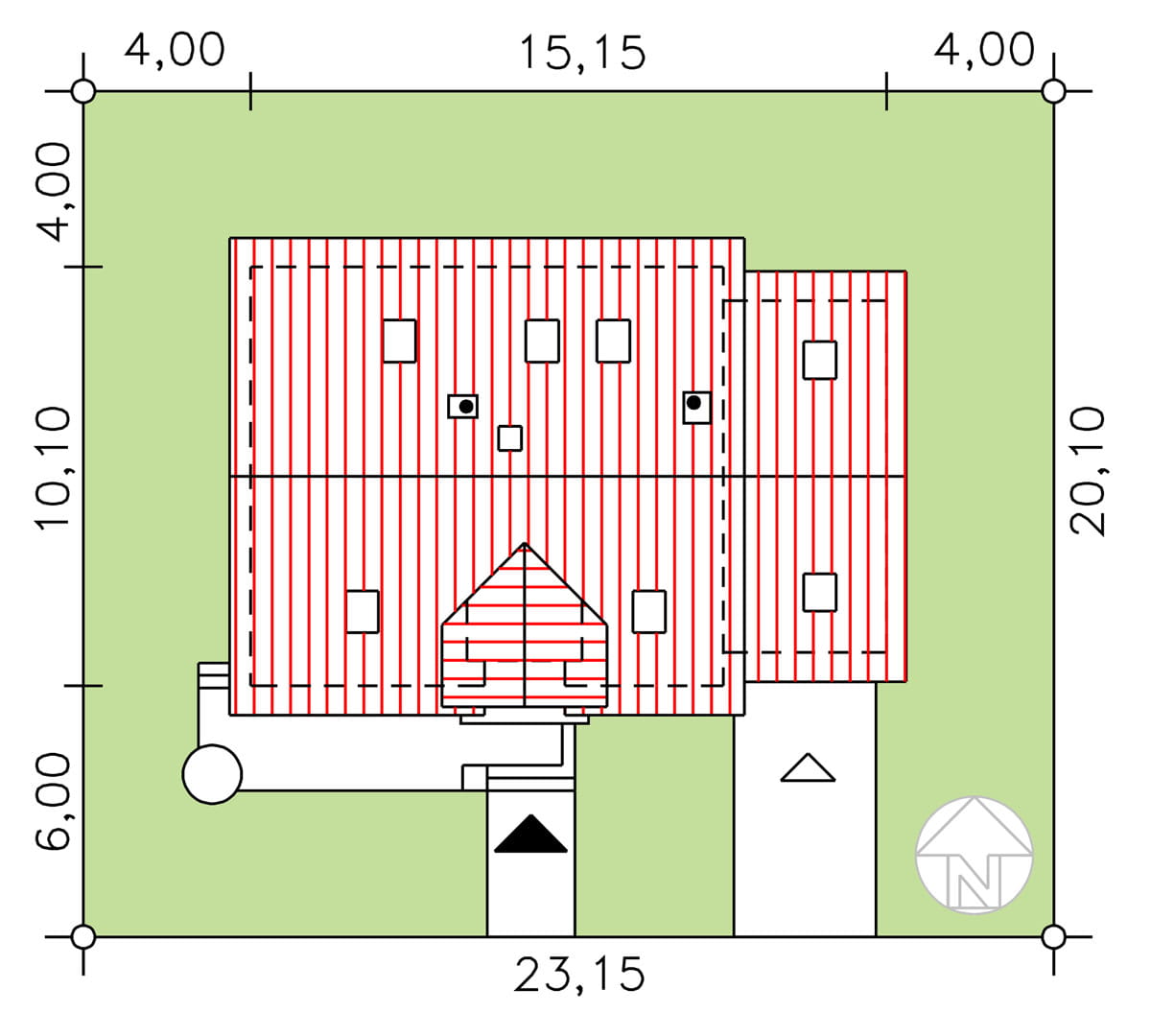

Minimalne wymiary działki  23,15 x 20,10m

j.w. bez garażu 19,40 x 20,10m

Powierzchnia zabudowy 146,70m2

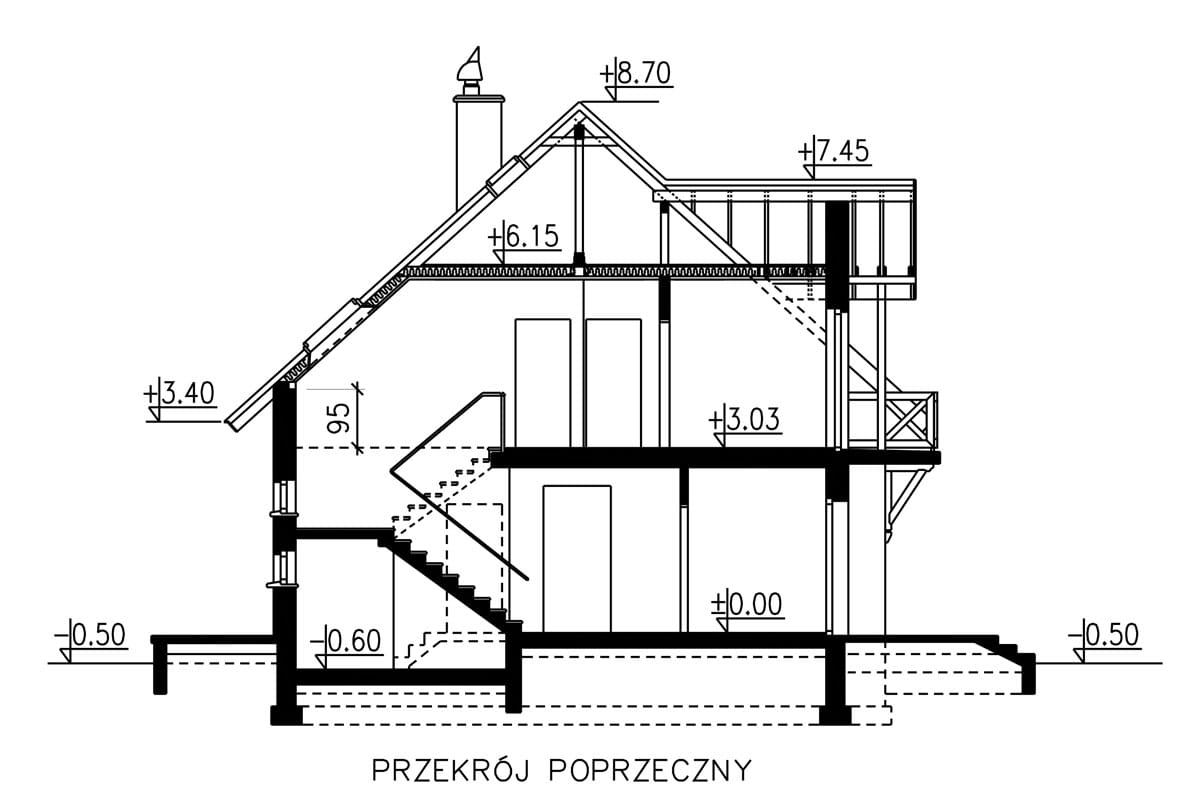

Wysokość pomieszczeń  2,70, 2,80m

Wysokość budynku  9,20m

Powierzchnia dachu 251,40m

Kubatura 927,60m

Kąt nachylenia dachu 42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -  TAK

Przeznaczenie budynku, program użytkowy:

Budynek  jednorodzinny,   wolnostojący,   parterowy  bez   podpiwniczenia,   z   poddaszem użytkowym i dobudowanym garażem w poziomie parteru.

Program użytkowy:

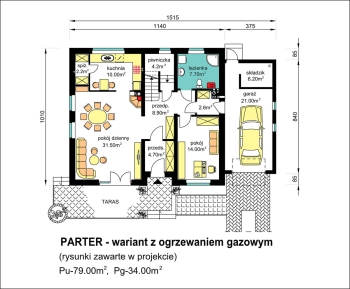

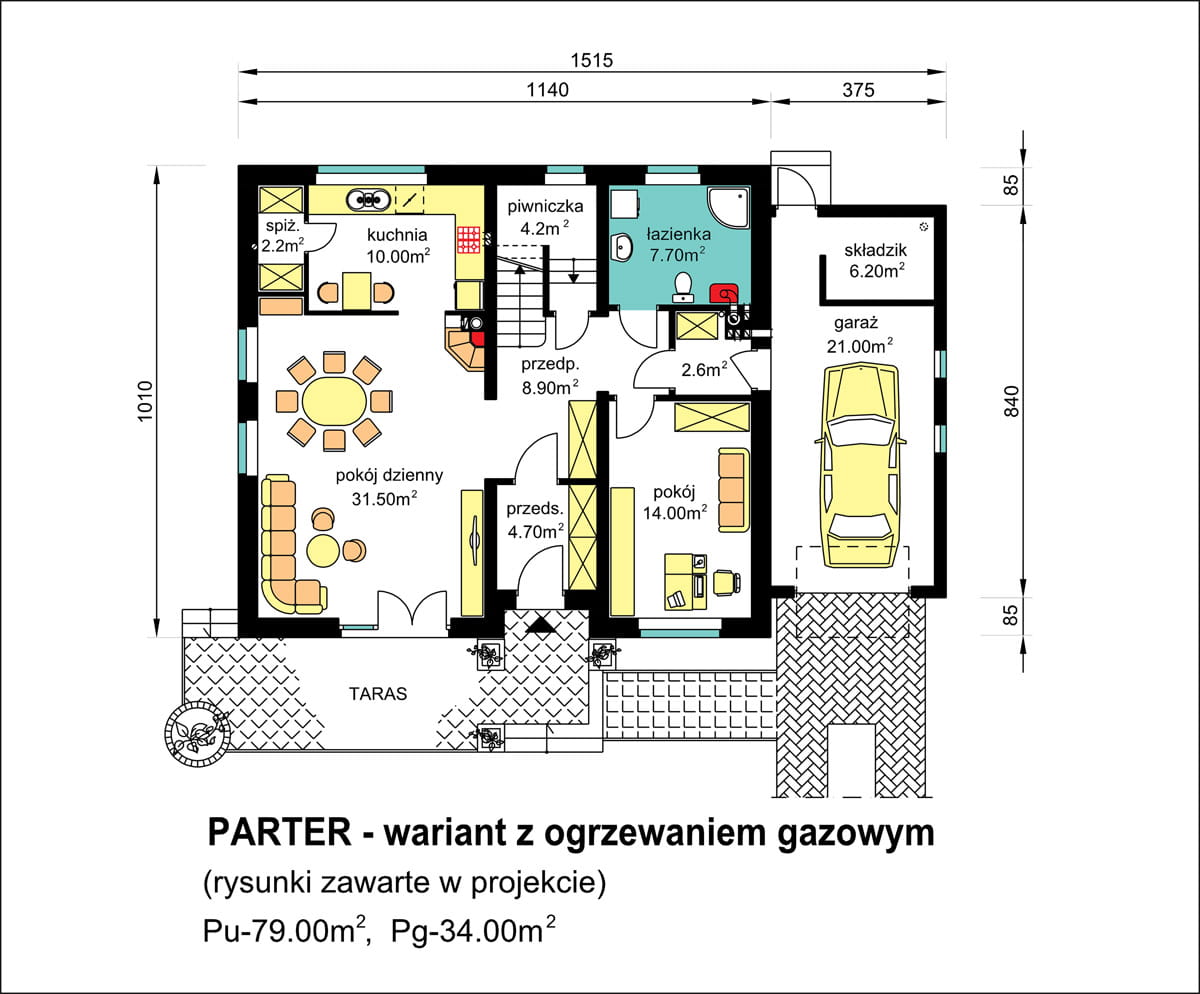

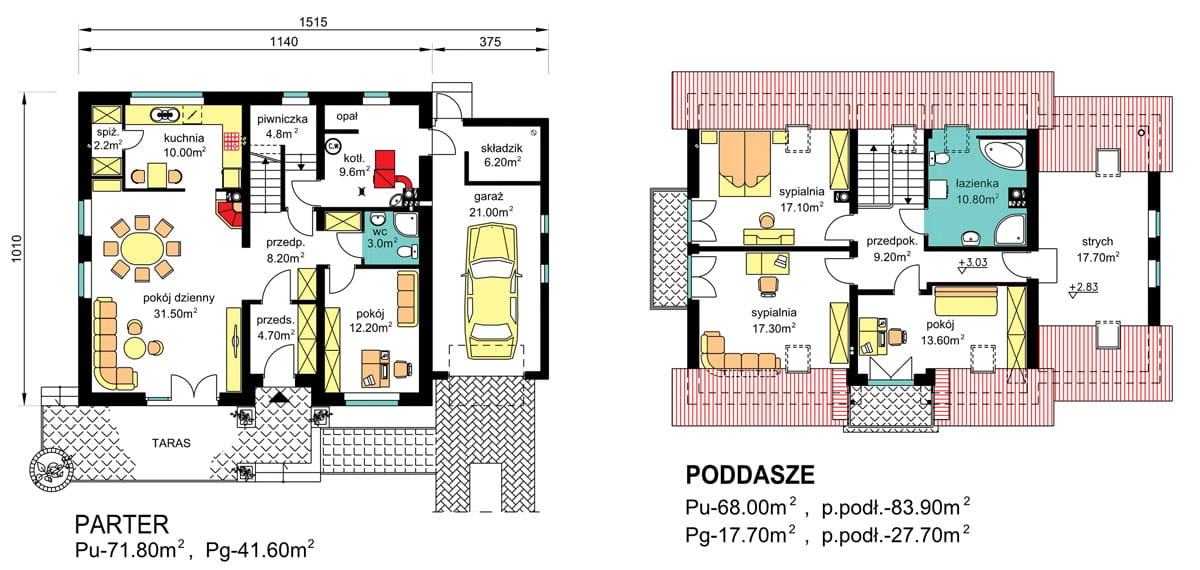

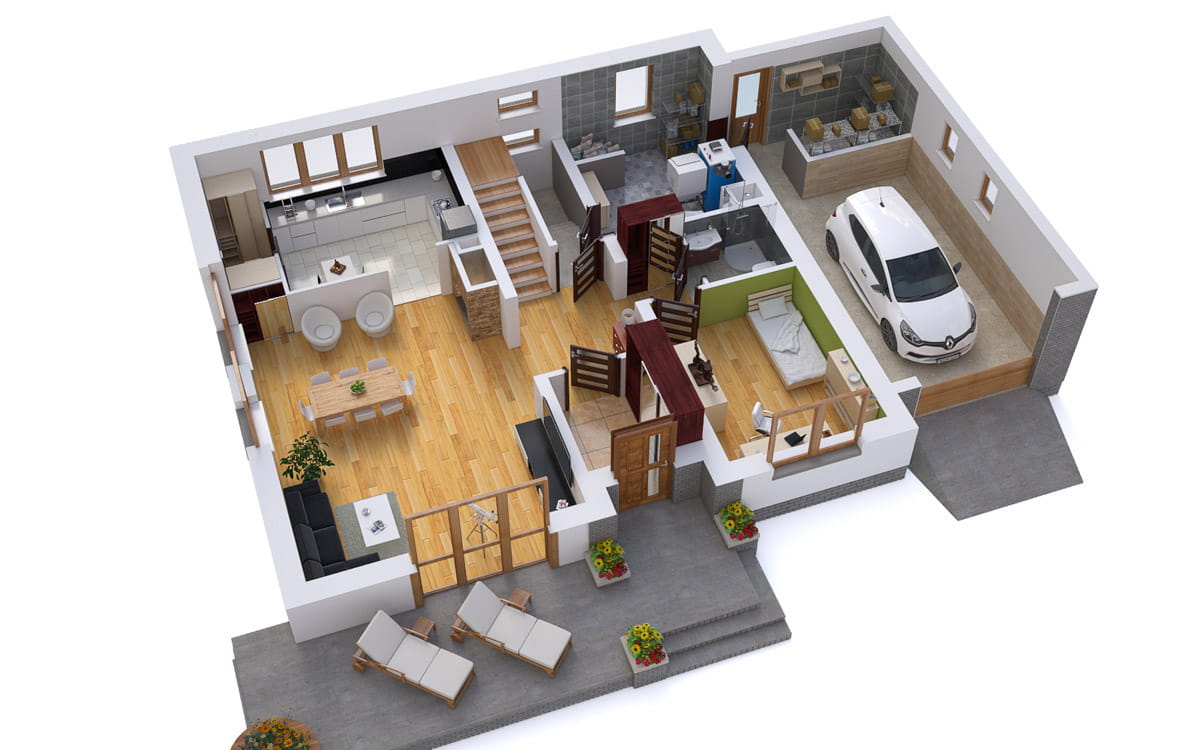

Parter: 2 pokoje, kuchnia, spiżarka, wc, kotłownia i garaż dobudowany.

Poddasze:  3 sypialnie, łazienka i strych nad garażem.

Wielkość mieszkania odpowiada potrzebom 4 - 5 osobowej rodziny.

Rozwiązania architektoniczne.

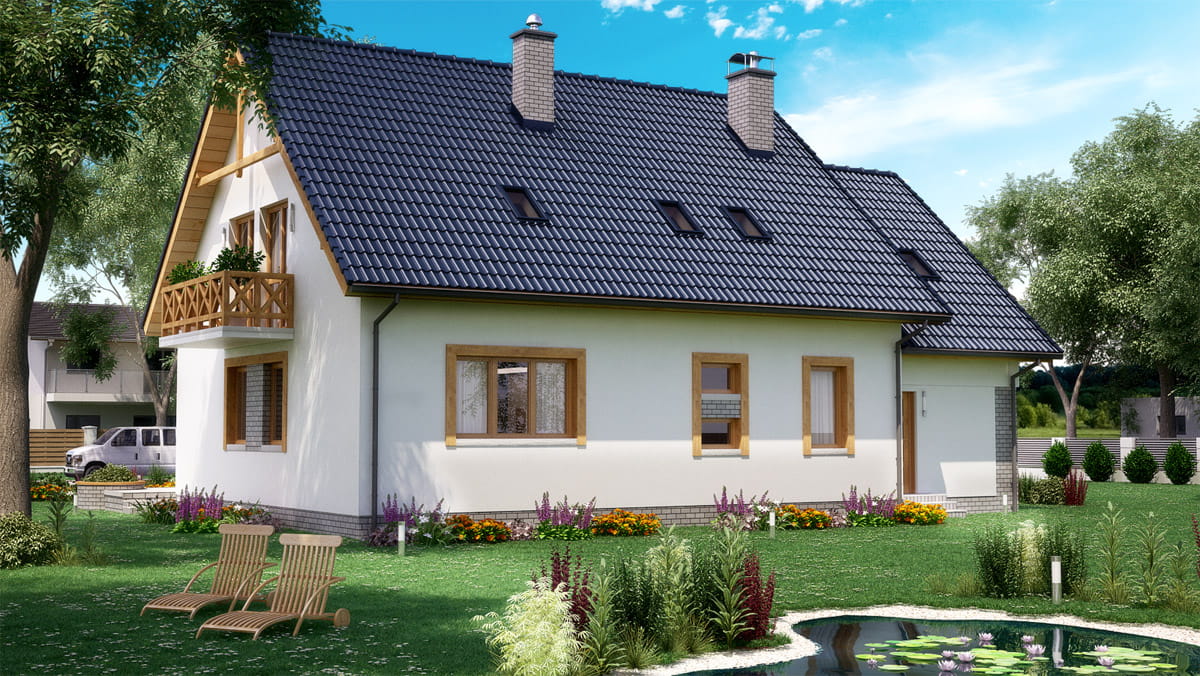

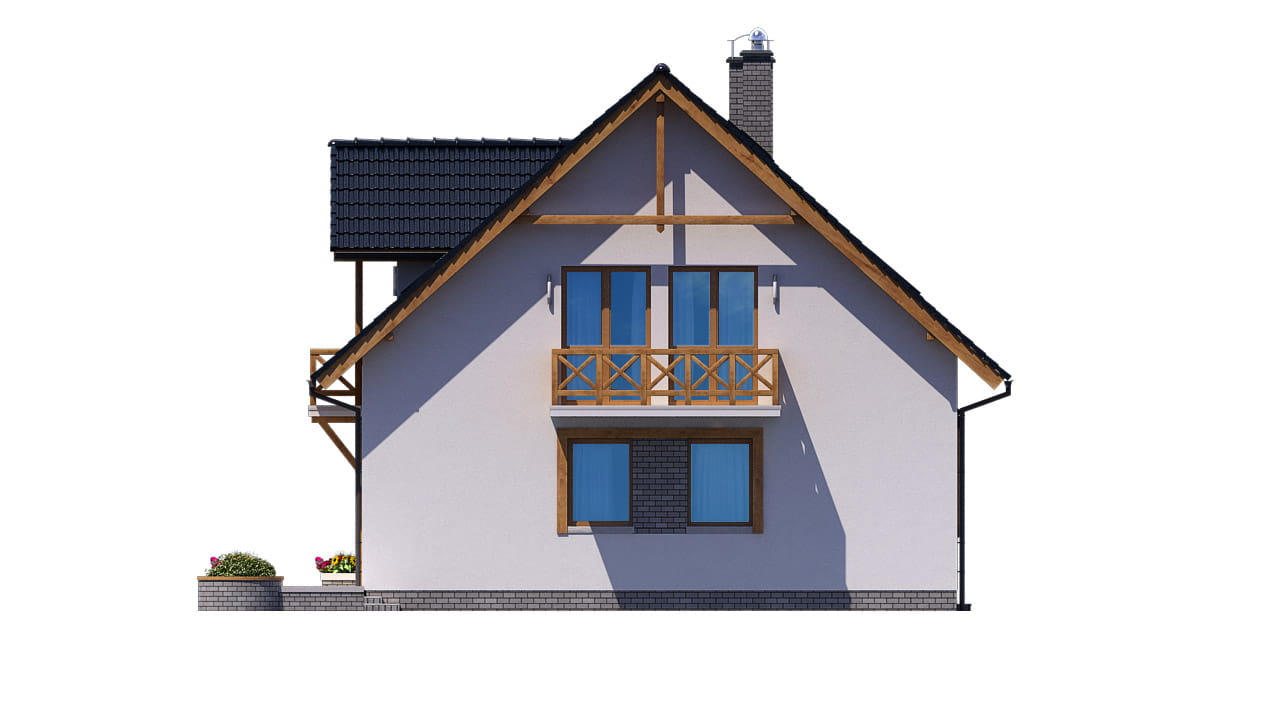

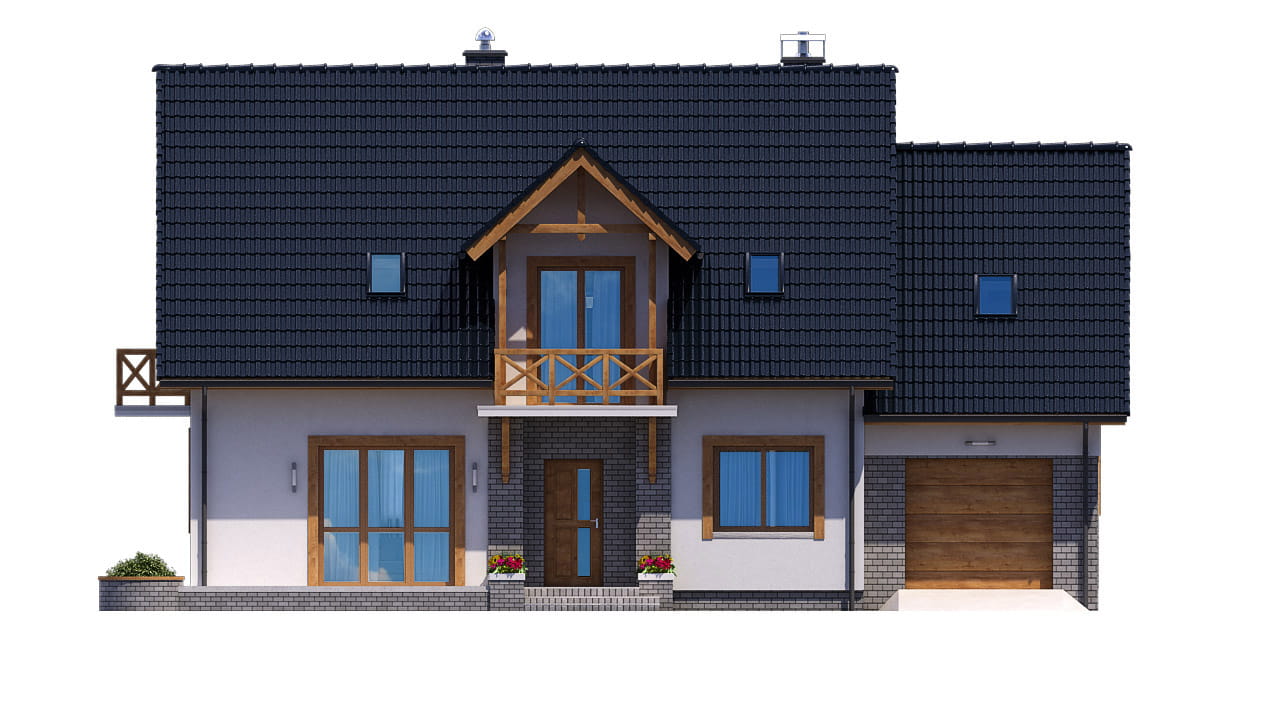

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania frontem na stronę południową. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°. W strefie wejściowej budynku zaprojektowano lukarnę dachową z płytą balkonową wspornikową stanowiącą jednocześnie zadaszenie wejścia do budynku. Przy ścianie bocznej budynku zaprojektowano garaż dobudowany 1-stanowiskowy ze strychem dostępnym z  poziomu poddasza. W ramach adaptacji projektu do terenu dopuszcza się wykreślenie garażu z projektu lub powiększenie go do dwóch stanowisk (zwiększając szerokość budynku maksymalnie o 2,10m).

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z bloczków silikatowych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe murowane z bloczków betonowych. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa lub ceramiczna.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
