Projekt domu BW-54 front południowy - Pow. użytkowa 113,60m2

BW-54

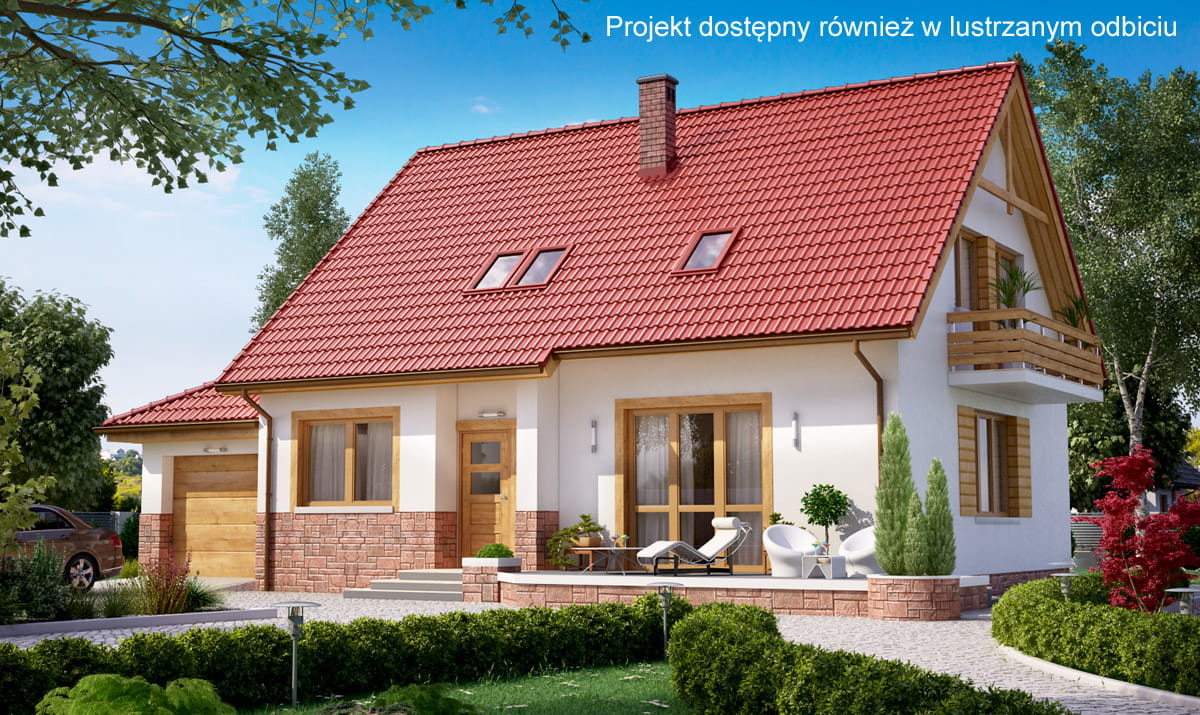

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 113,60 (wariant z ogrzewaniem gazowym 115,60m2)

Powierzchnia zabudowy  130,70m2

Powierzchnia dachu  216,90m2 (w tym garaż 46,00m2)

Kubatura  734,30m3 (w tym garaż 107,10m3)

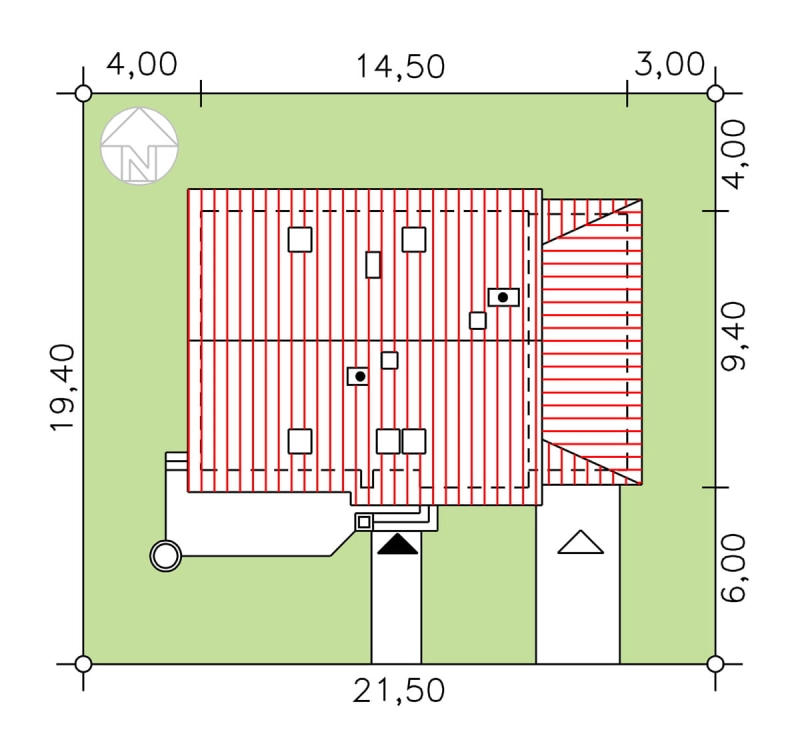

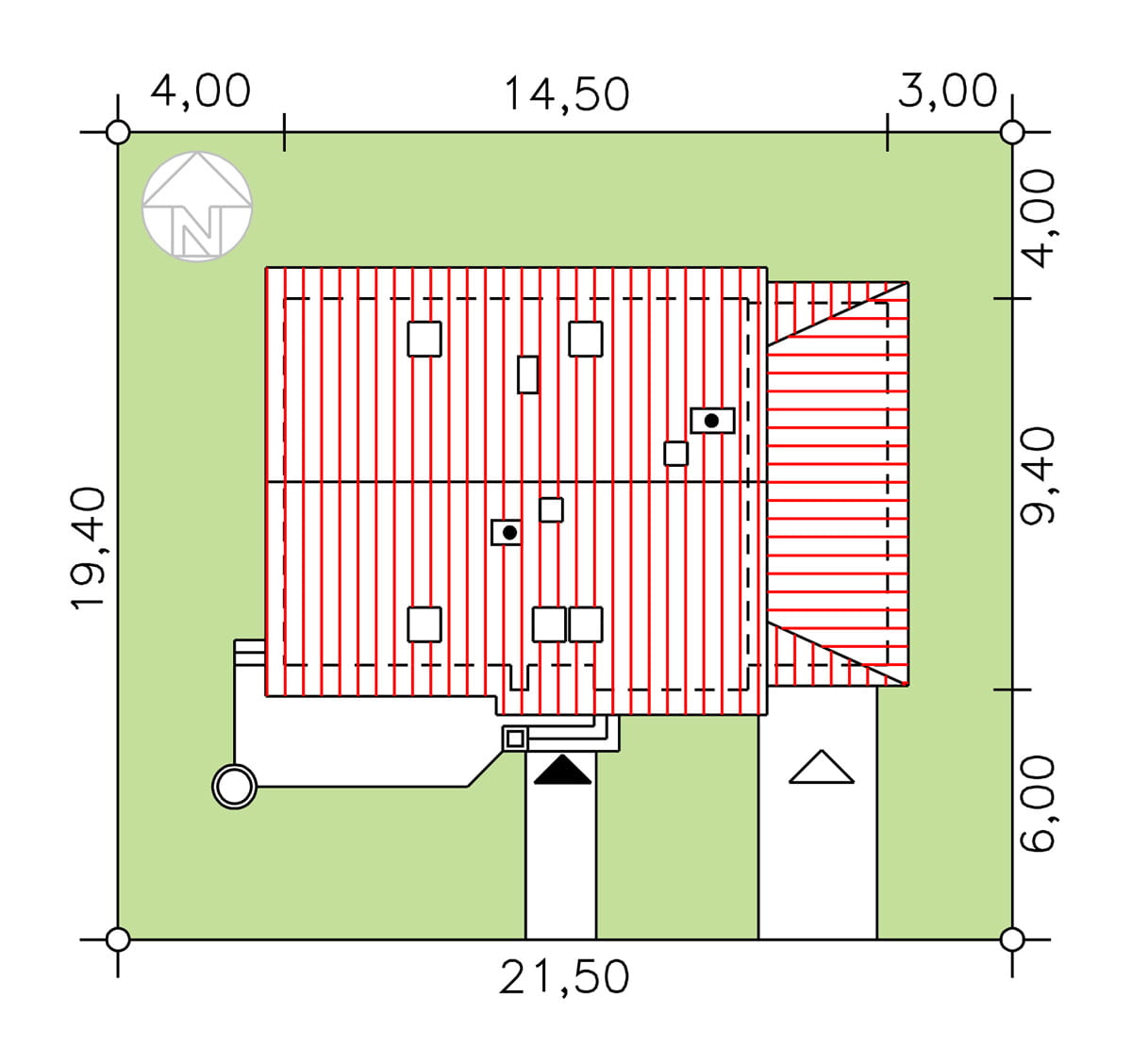

Minimalne wymiary działki 21,50 x 19,40m

j.w. bez garażu 19,20 x 19,40

Wysokość pomieszczeń  2,70, 2,61m

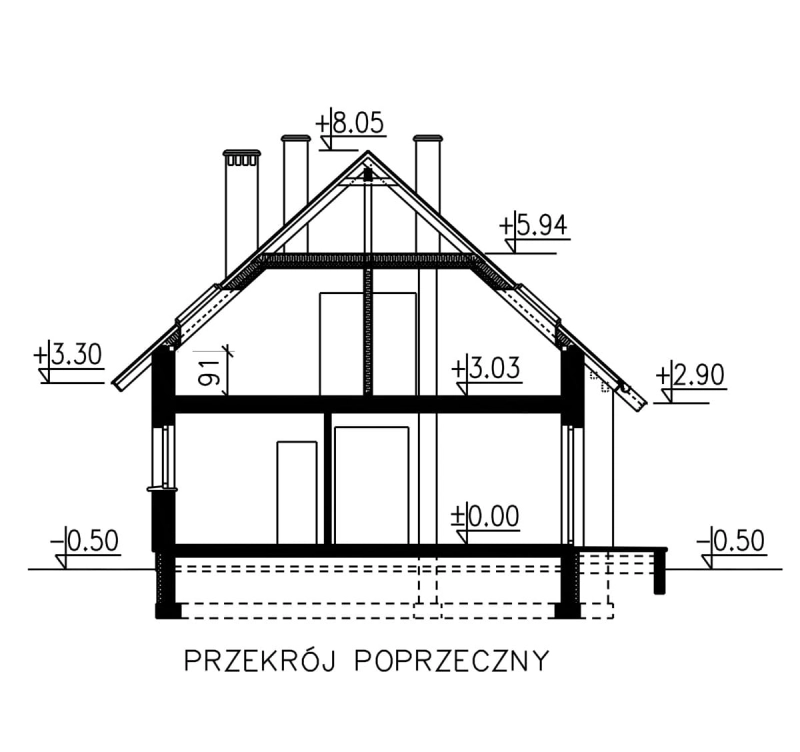

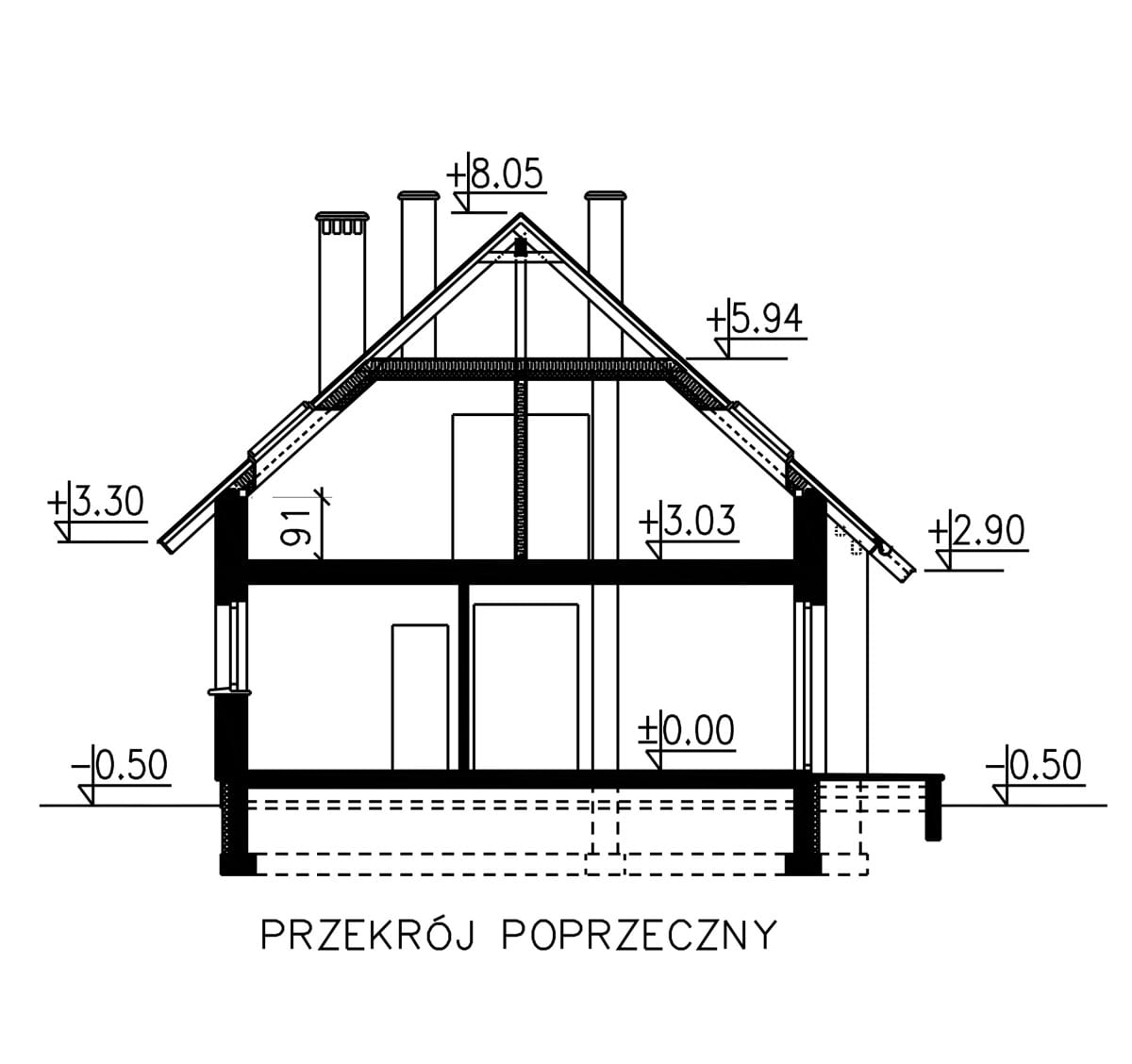

Wysokość budynku 8,55m

Kąt nachylenia dachu 42st.

Kotłownia z piecem na paliwo stałe - TAK

Wariantowo ogrzewanie gazowe -    TAK

Możliwość zainstalowania pompy ciepła - Tak

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny,   wolnostojący,   parterowy bez   podpiwniczenia, z poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku.   Wariantowo budynek może być realizowany bez garażu dobudowanego. Program użytkowy:

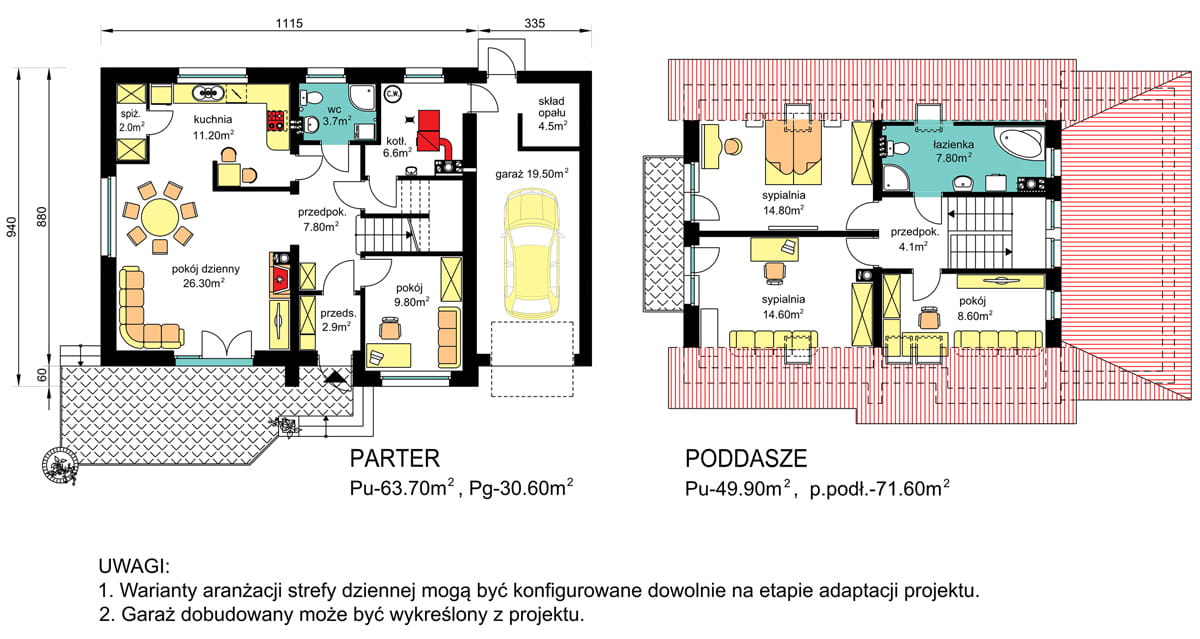

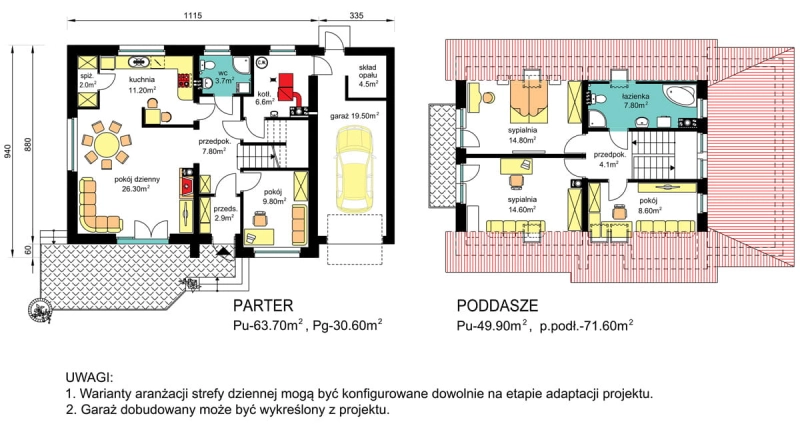

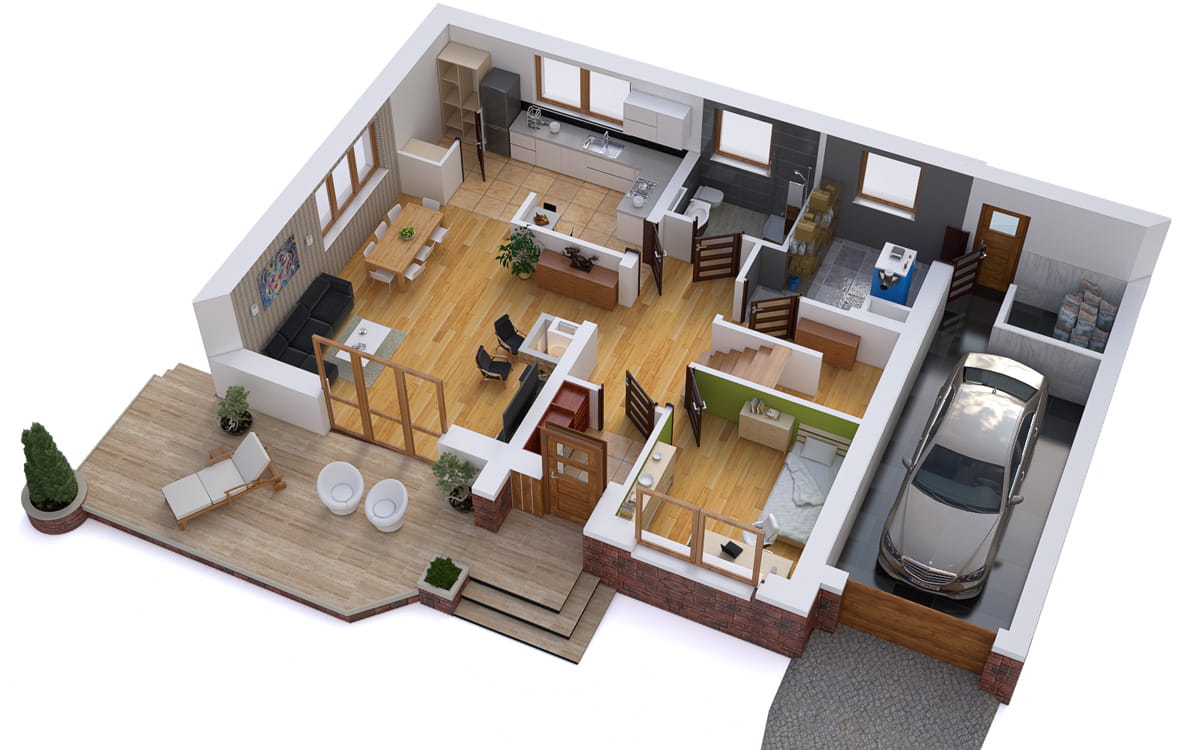

-   parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia oraz garaż dobudowany ze składzikiem.

-   poddasze - 3 sypialnie i łazienka.

Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne.

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania frontem na stronę południową. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Do ściany budynku doprojektowano garaż parterowy z trójspadowym dachem drewnianym. Z pomieszczenia garażu wydzielono składzik na opał. Projekt przewiduje możliwość wykreślenia dobudowanego garażu na etapie adaptacji projektu do terenu.

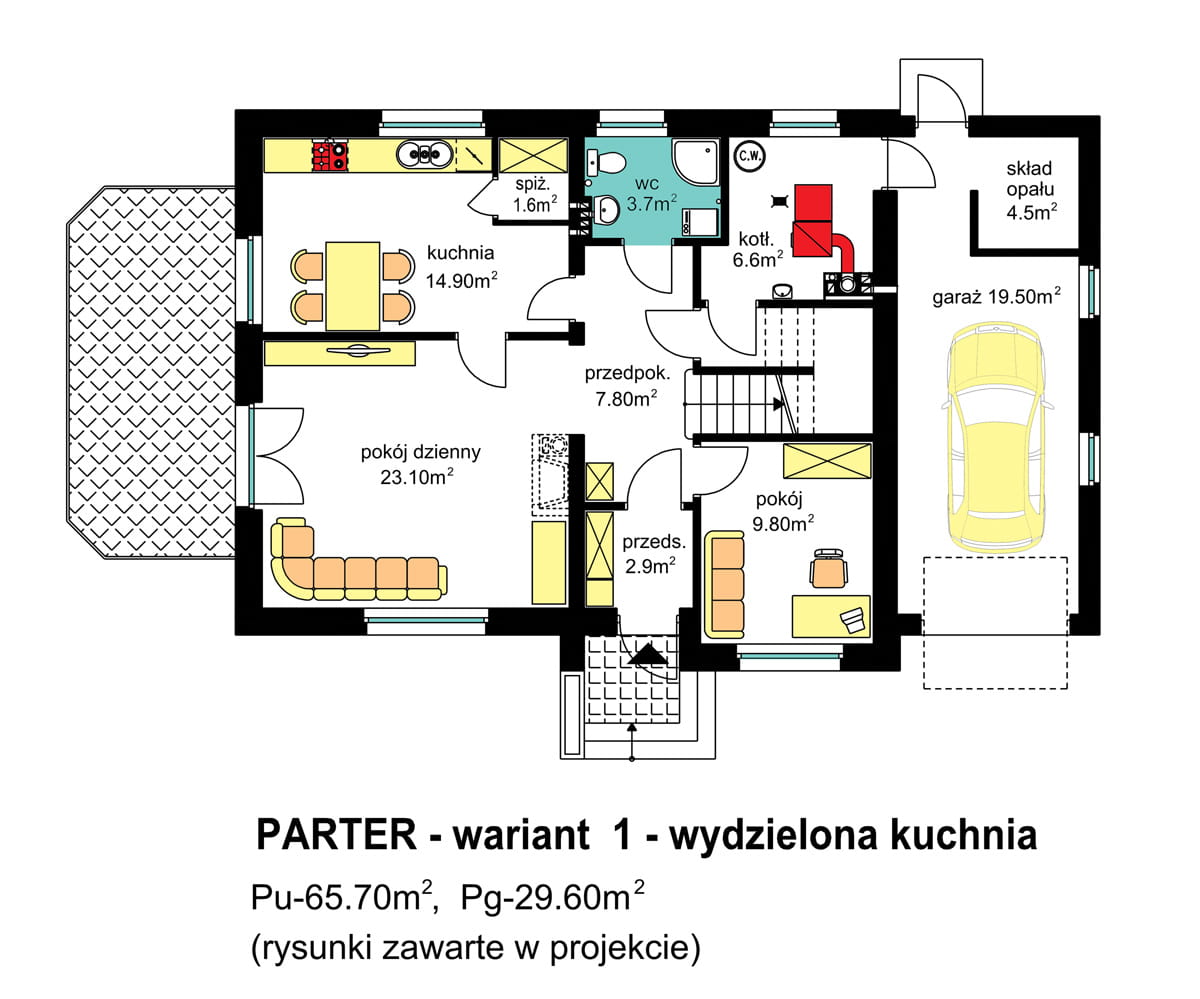

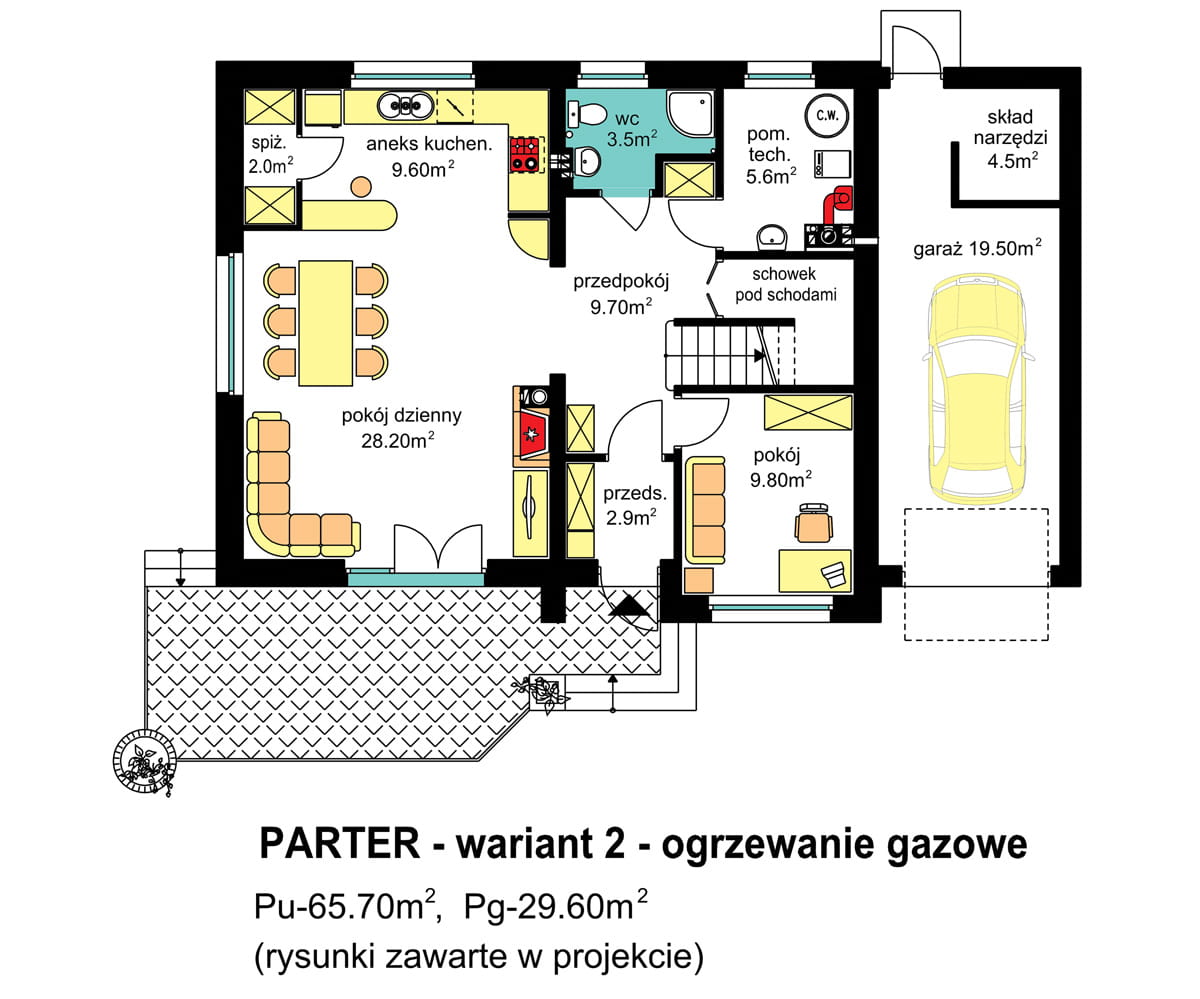

W projekcie zamieszczono także wariantowy rysunek rzutu parteru z propozycją wydzielenia i powiększenia kuchni, a także wariant 2 parteru z kotłem gazowym i korektą funkcji pomieszczeń techniczno – sanitarnych. Warianty aranżacji strefy dziennej mogą być konfigurowane dowolnie, zgodnie z wymaganiami Inwestora.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując w projekcie technicznym włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa lub ceramiczna albo blacha dachówkowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
