Projekt domu BW-55 wariant 4 - Pow. użytkowa 128,80m2

BW-55 wariant 4

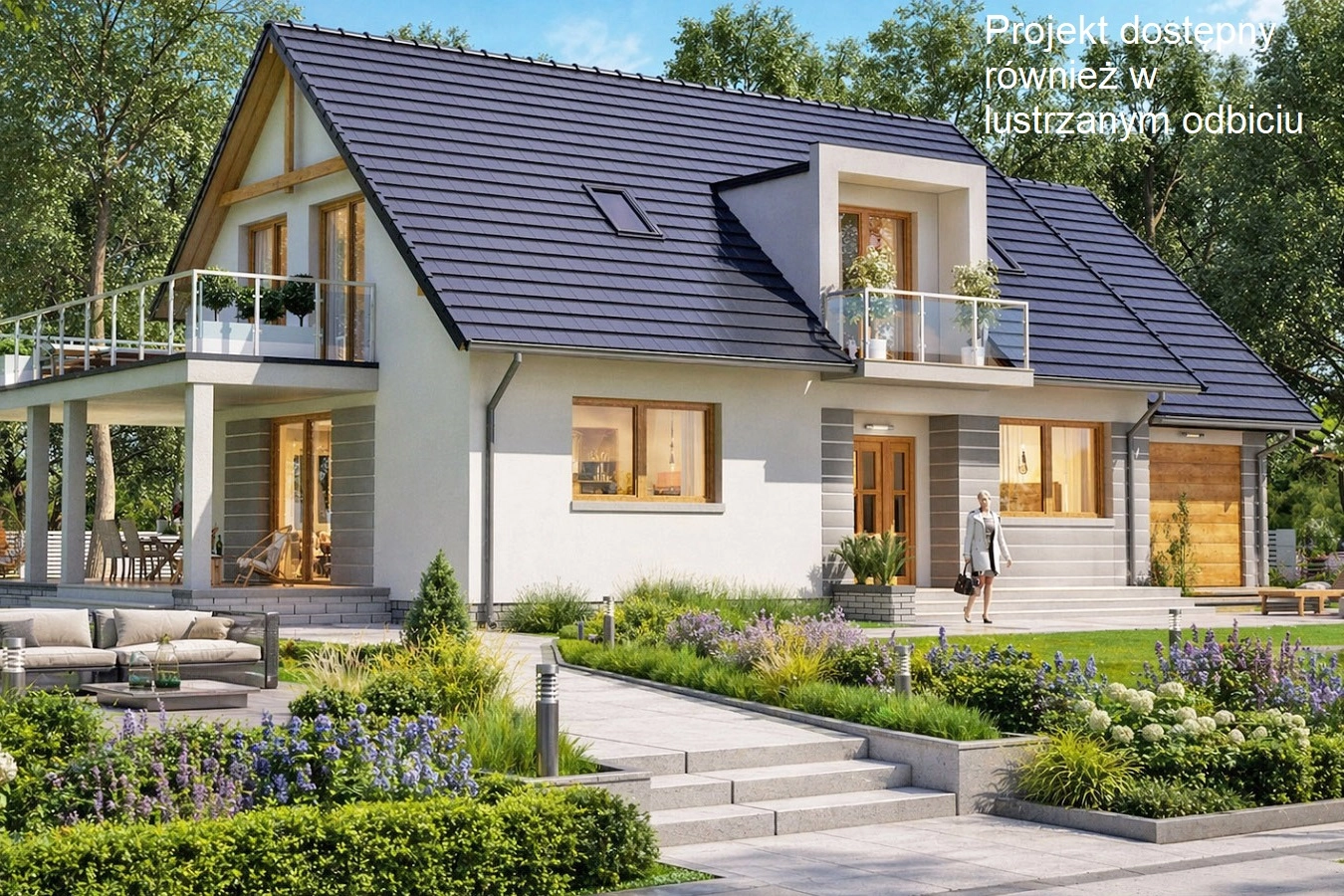

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 128,80m2, (ogrzewanie gaz. 130.20m2)

Powierzchnia zabudowy  183,70m2

Powierzchnia dachu  228,30m2

Kubatura 856,80m3

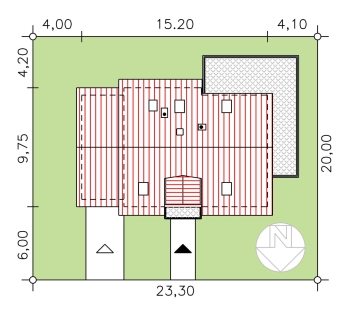

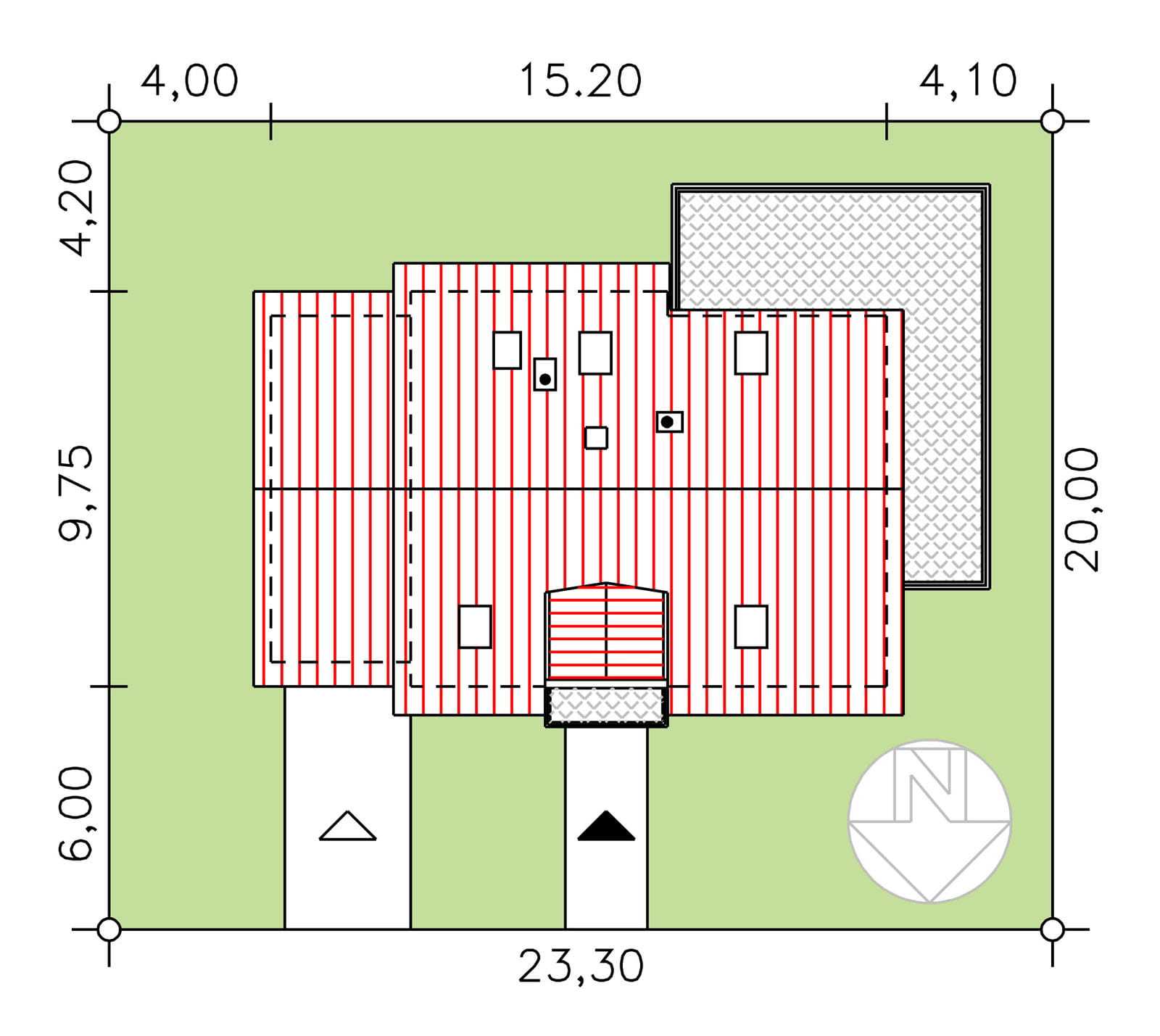

Minimalne wymiary działki  23,30 x 20,00m

Wysokość pomieszczeń  2,70, 2,51m

Wysokość budynku 8,60m

Kąt nachylenia dachu  42st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku. Program użytkowy:

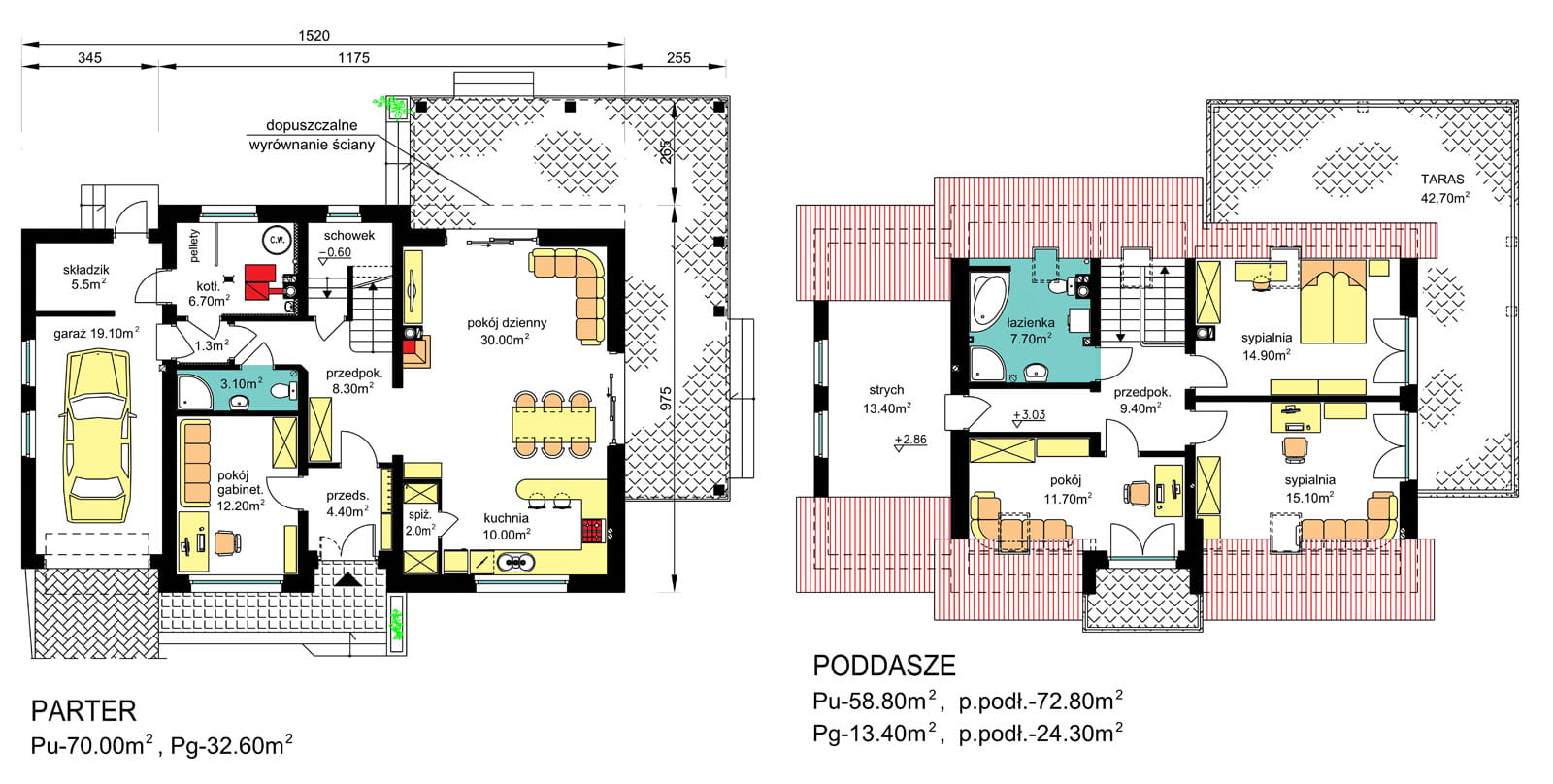

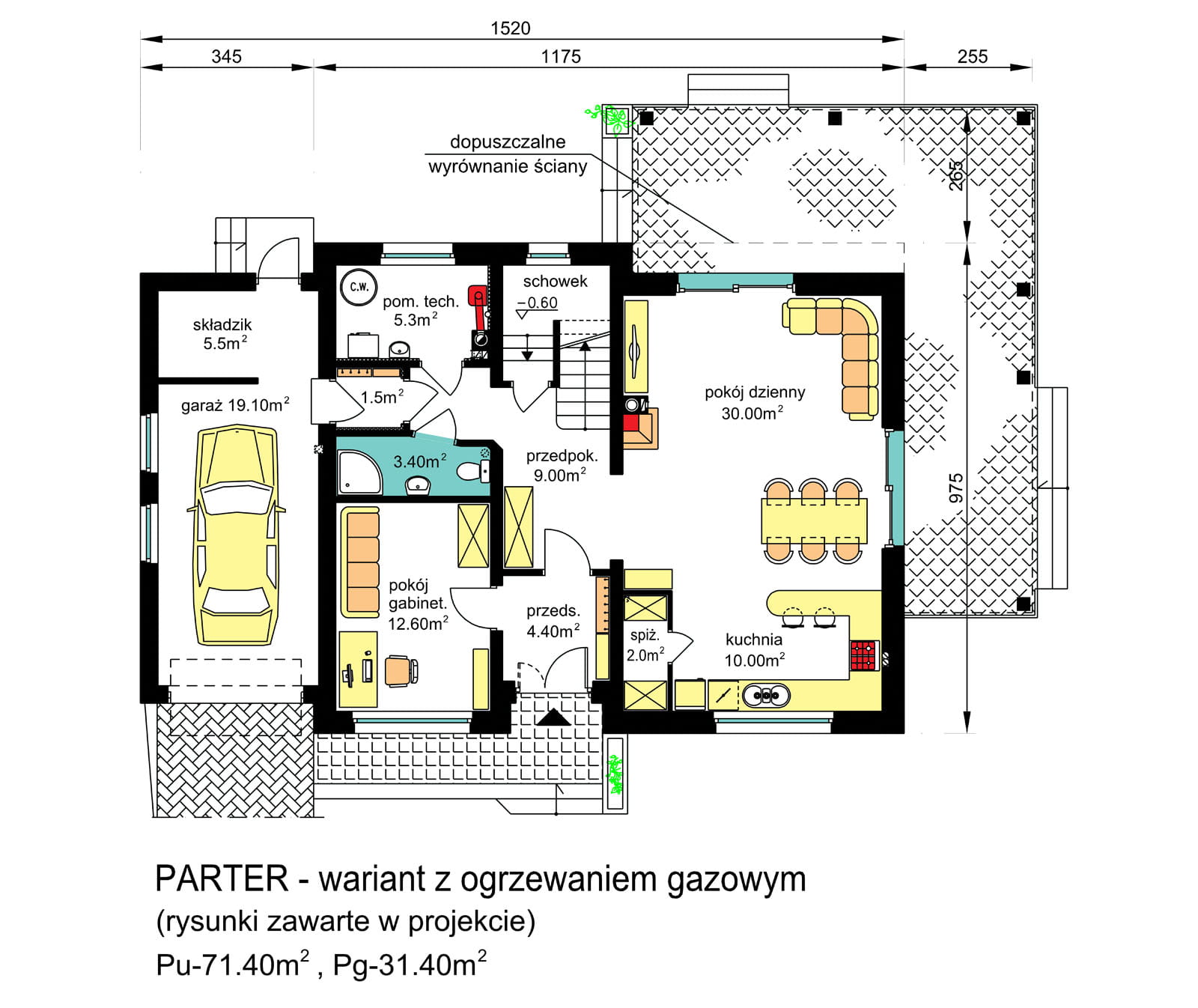

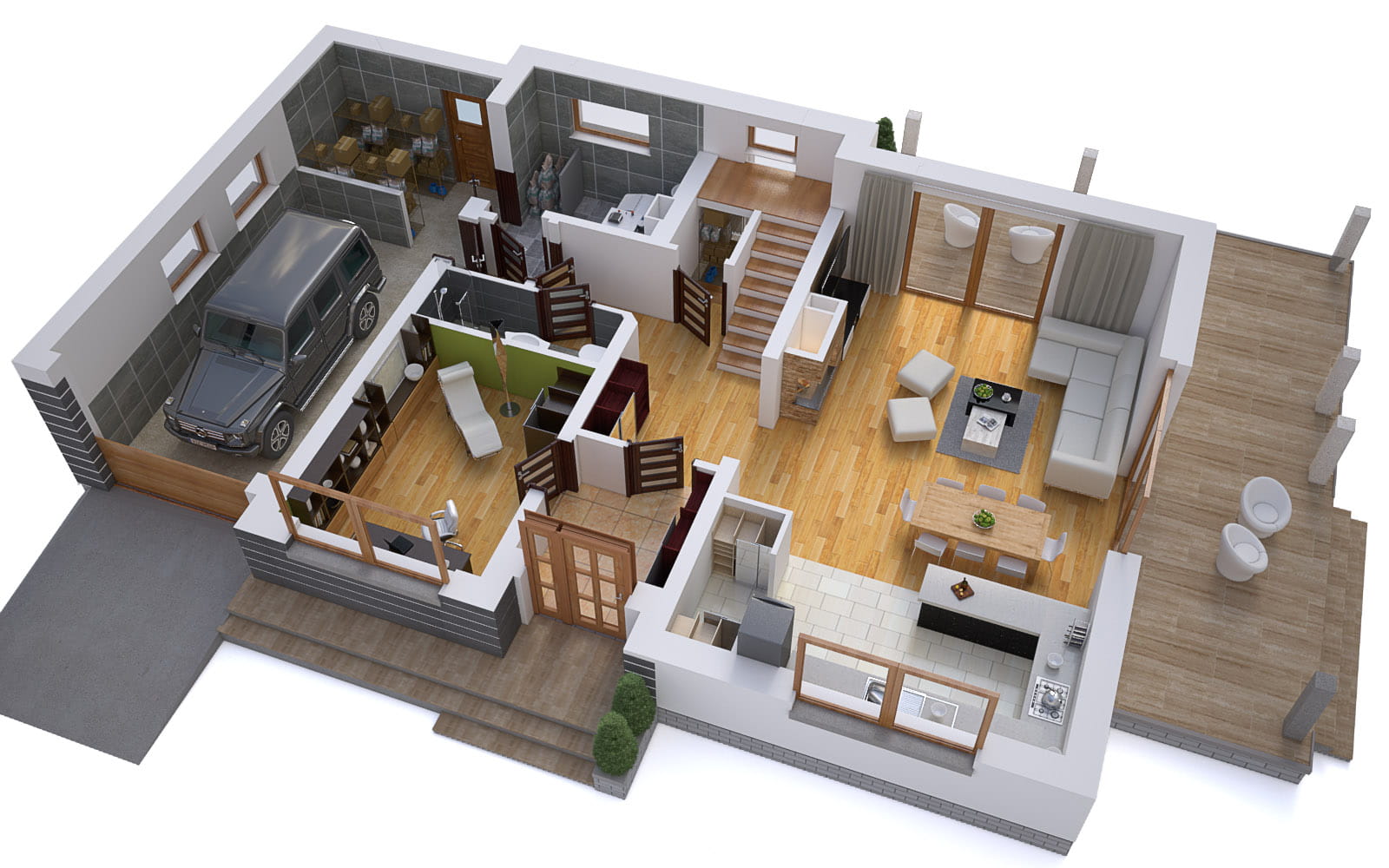

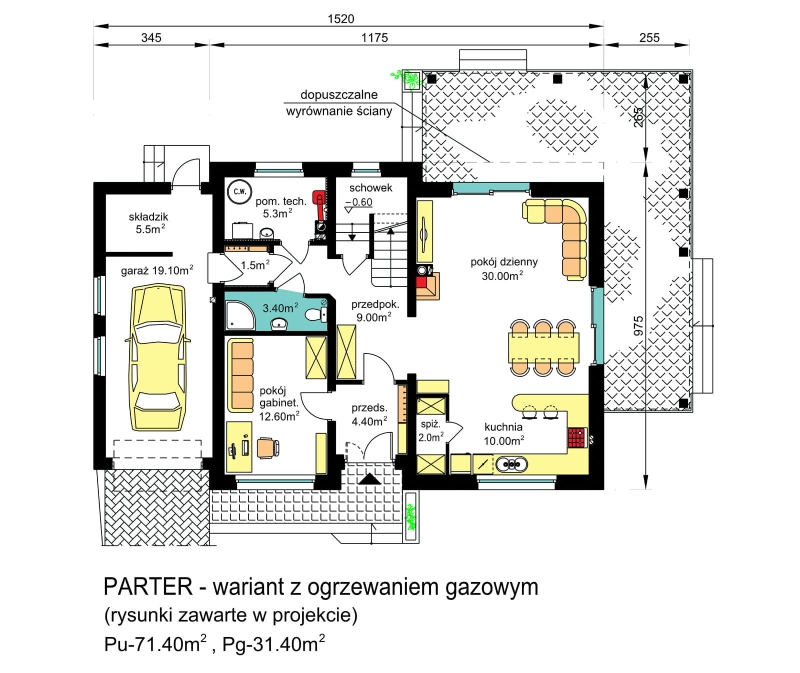

-   parter – dwa pokoje, kuchnia, spiżarka, węzeł sanitarny, kotłownia, garaż dobudowany ze składzikiem.

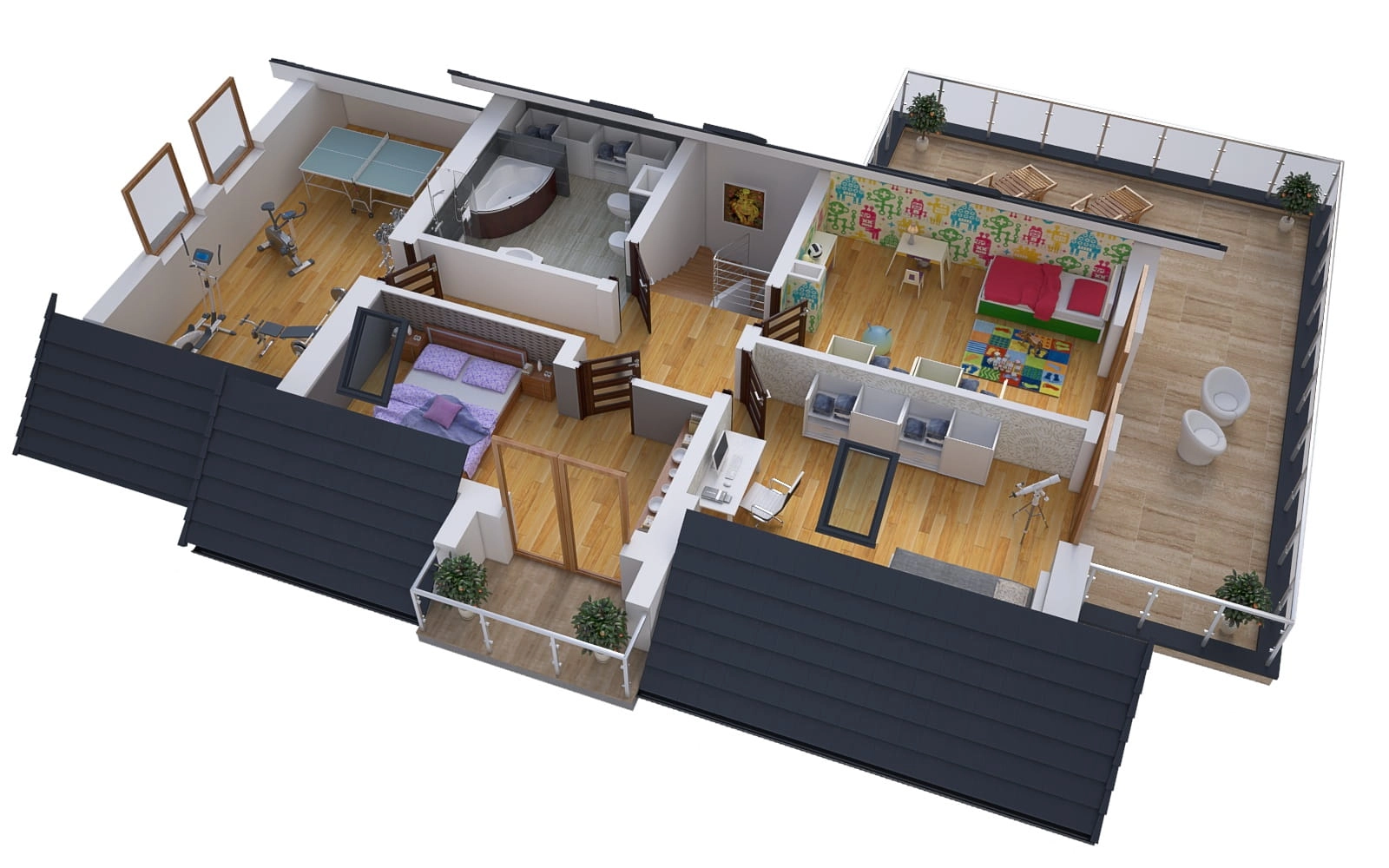

-   poddasze - 3 sypialnie, łazienka i strych nad garażem.

Wielkość budynku odpowiada potrzebom 4 osobowej rodziny.

Rozwiązania architektoniczne.

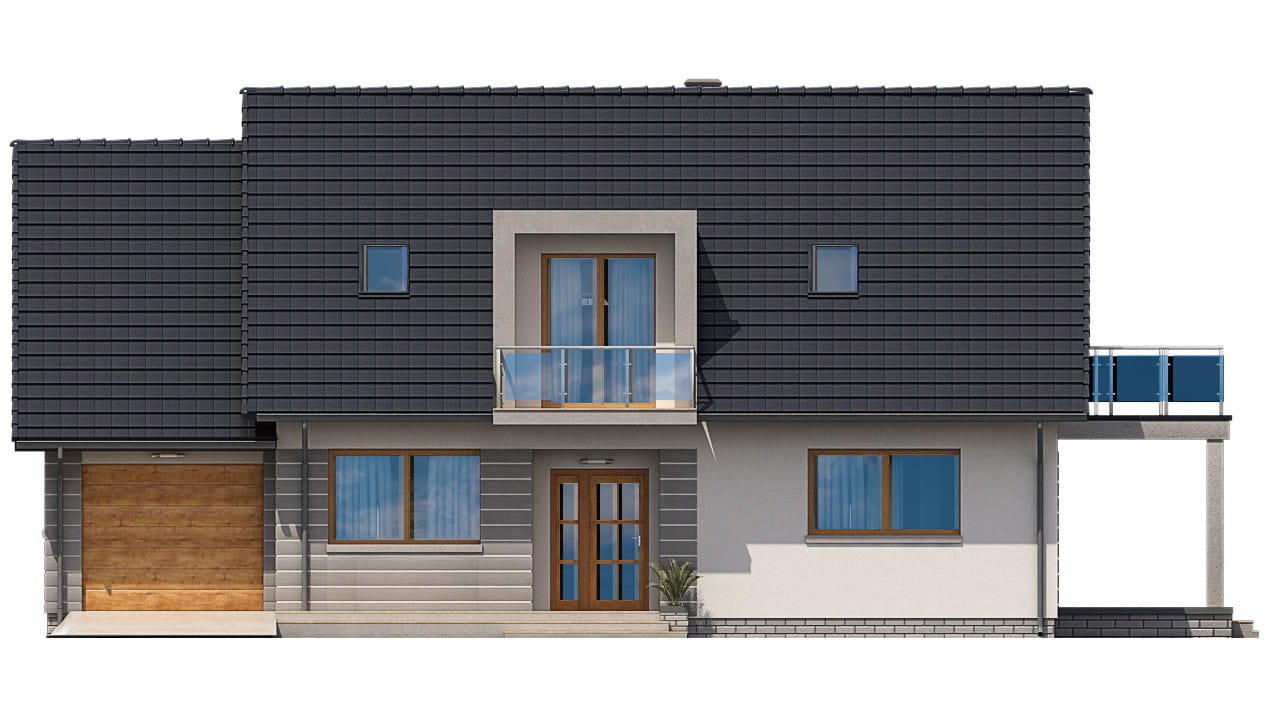

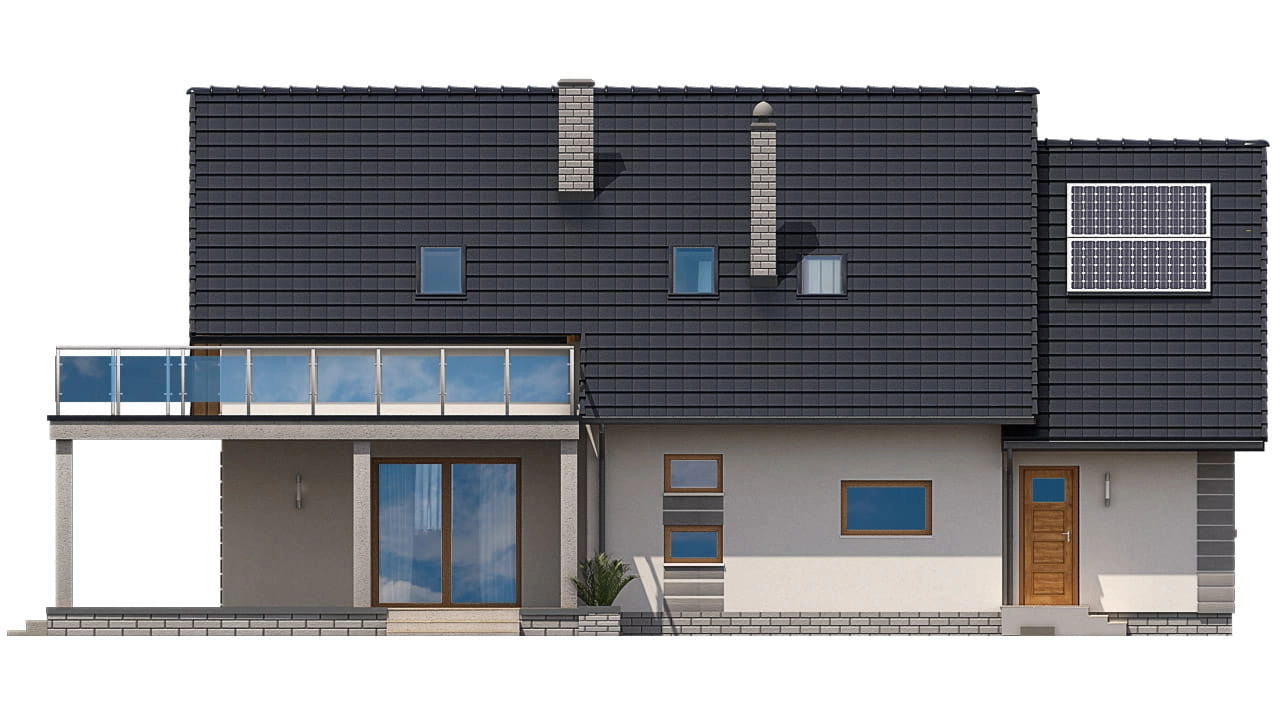

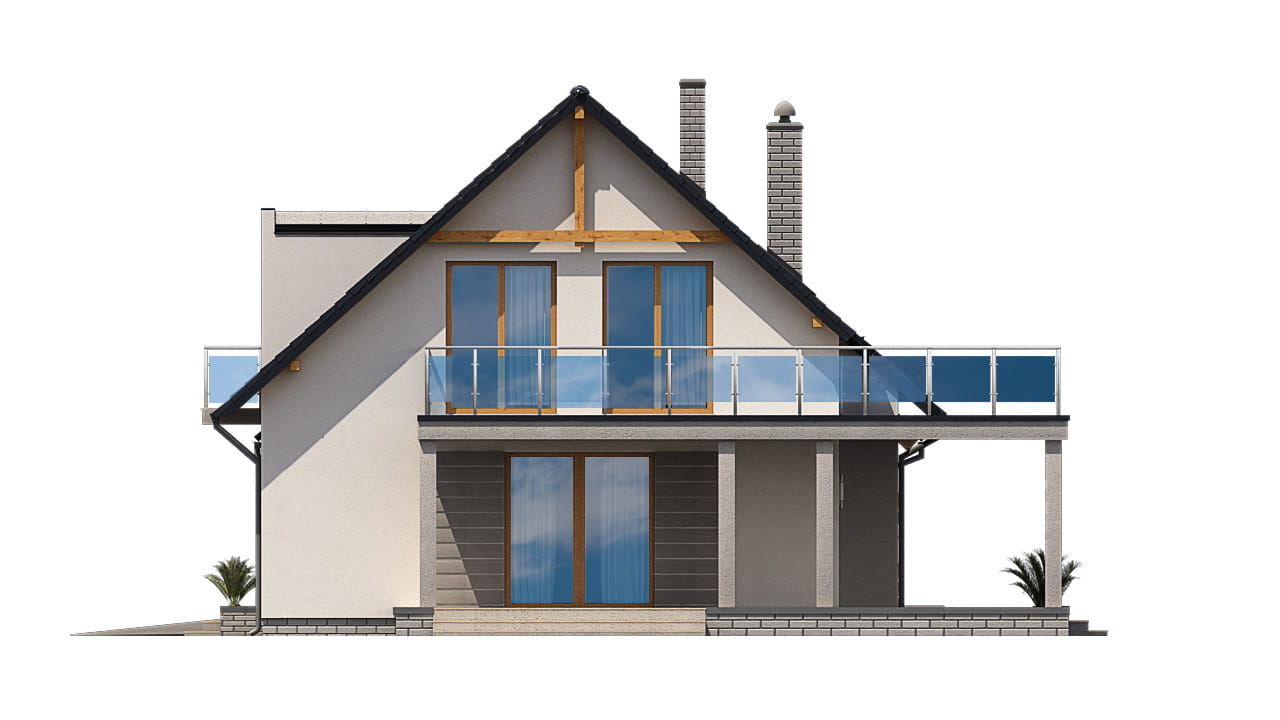

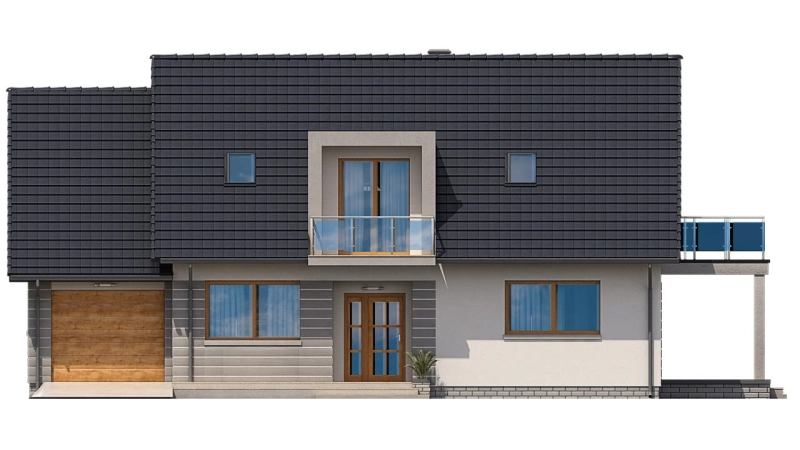

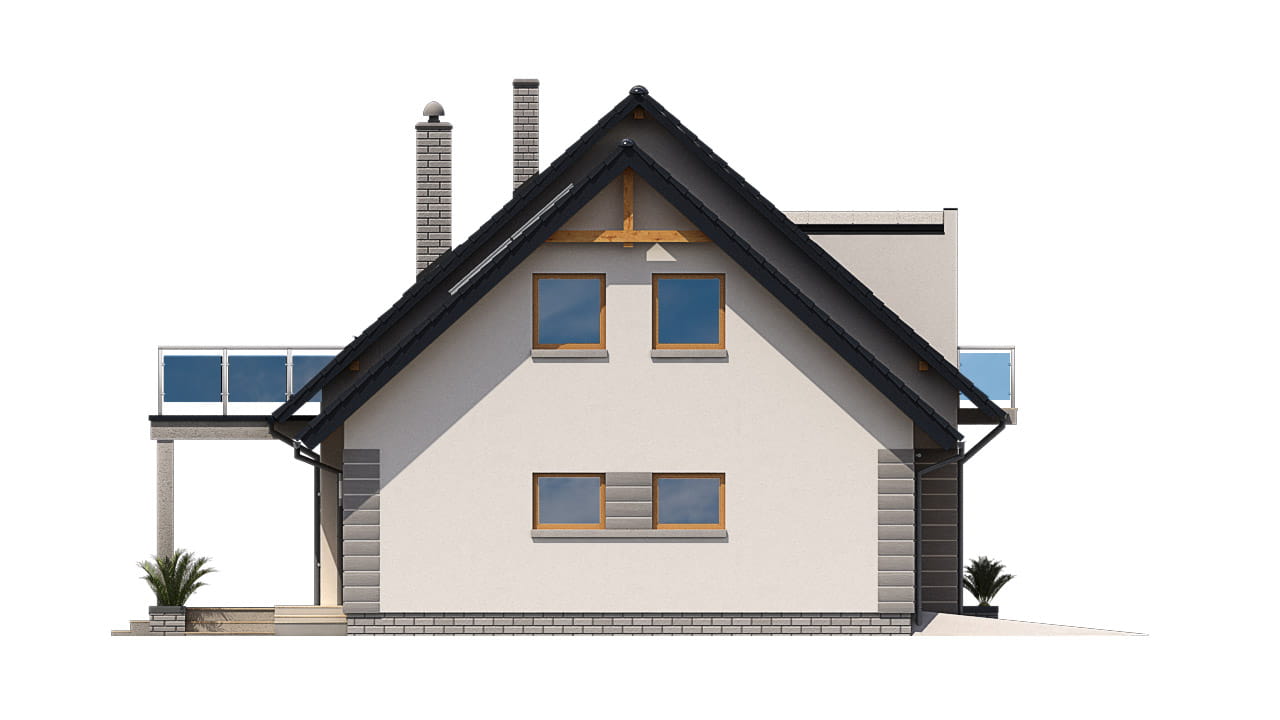

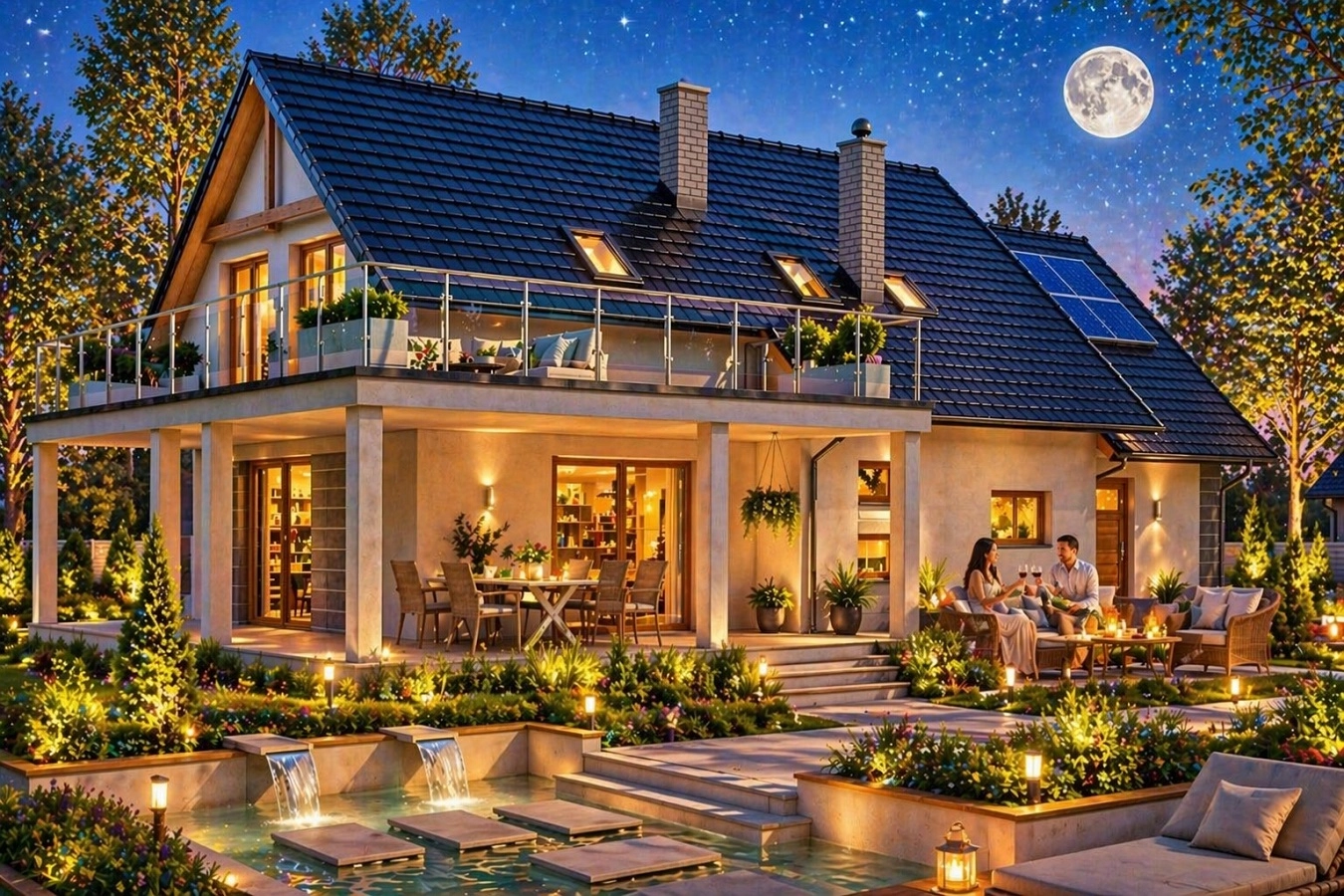

Budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°. W strefie wejściowej przewidziano lukarnę dachową z płytą balkonową wspornikową stanowiącą jednocześnie zadaszenie wejścia do budynku. Dach lukarny o nachyleniu 15% kryty blachą płaską w kolorze pokrycia dachu budynku. W części narożnej budynku od strony pokoju dziennego przewidziano tarasy dostępne z parteru oraz poddasza. Płytę tarasową podparto słupami żelbetowymi.

Projekt uwzględnia także garaż dobudowany do ściany bocznej budynku ze strychem w poziomie poddasza. Możliwe jest zaadaptowanie strychu nad garażem na funkcje mieszkalne z uwzględnieniem docieplenia połaci dachowych jak w budynku głównym oraz wprowadzenia ogrzewania. Budynek może być realizowany tak z garażem jak i bez garażu poprzez wykreślenie segmentu garażowego z projektu na etapie adaptacji do terenu.

Ogrzewanie budynku zaprojektowano z własnej kotłowni na paliwo stałe (biomasę). Wariantowo przewidziano instalację gazową z uwzględnieniem ogrzewania na gaz ziemny sieciowy, wskazując włączenie dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.

Rozwiązania konstrukcyjne budynku.

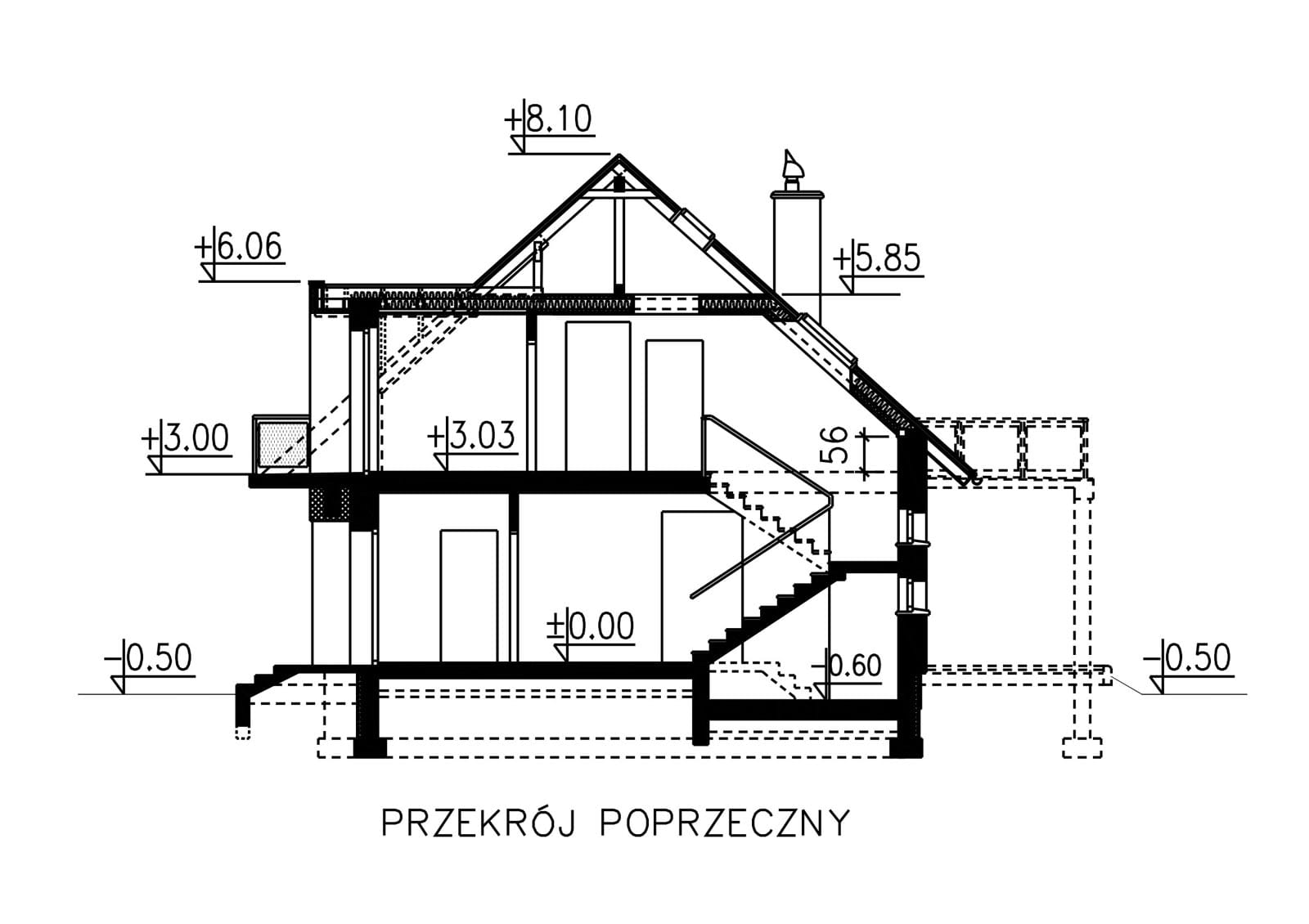

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Ściany wewnętrzne nośne z pustaków ceramicznych oraz z bloczków z betonu komórkowego. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe, schody żelbetowe wylewane dwubiegowe. Dach drewniany krokwiowo – jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna lub cementowa. Pokrycie dachu lukarny – blacha płaska na rąbek (stojący lub leżący).

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
