BW-55 wariant 3

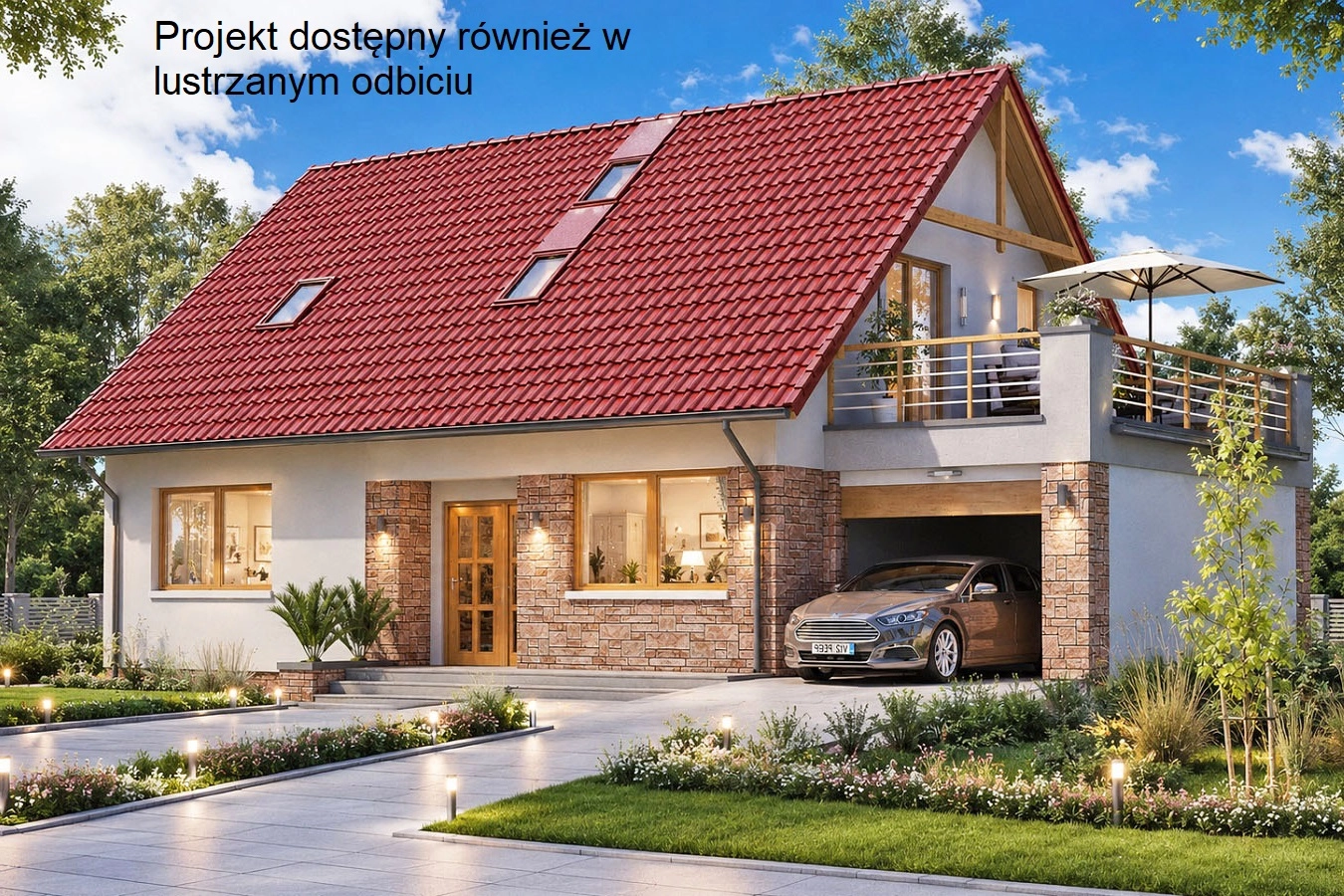

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 115,40m2, (ogrzewanie gaz. 120.30m2)

Powierzchnia zabudowy  134,50m2

Powierzchnia dachu  184,60m2

Kubatura 747,90m3

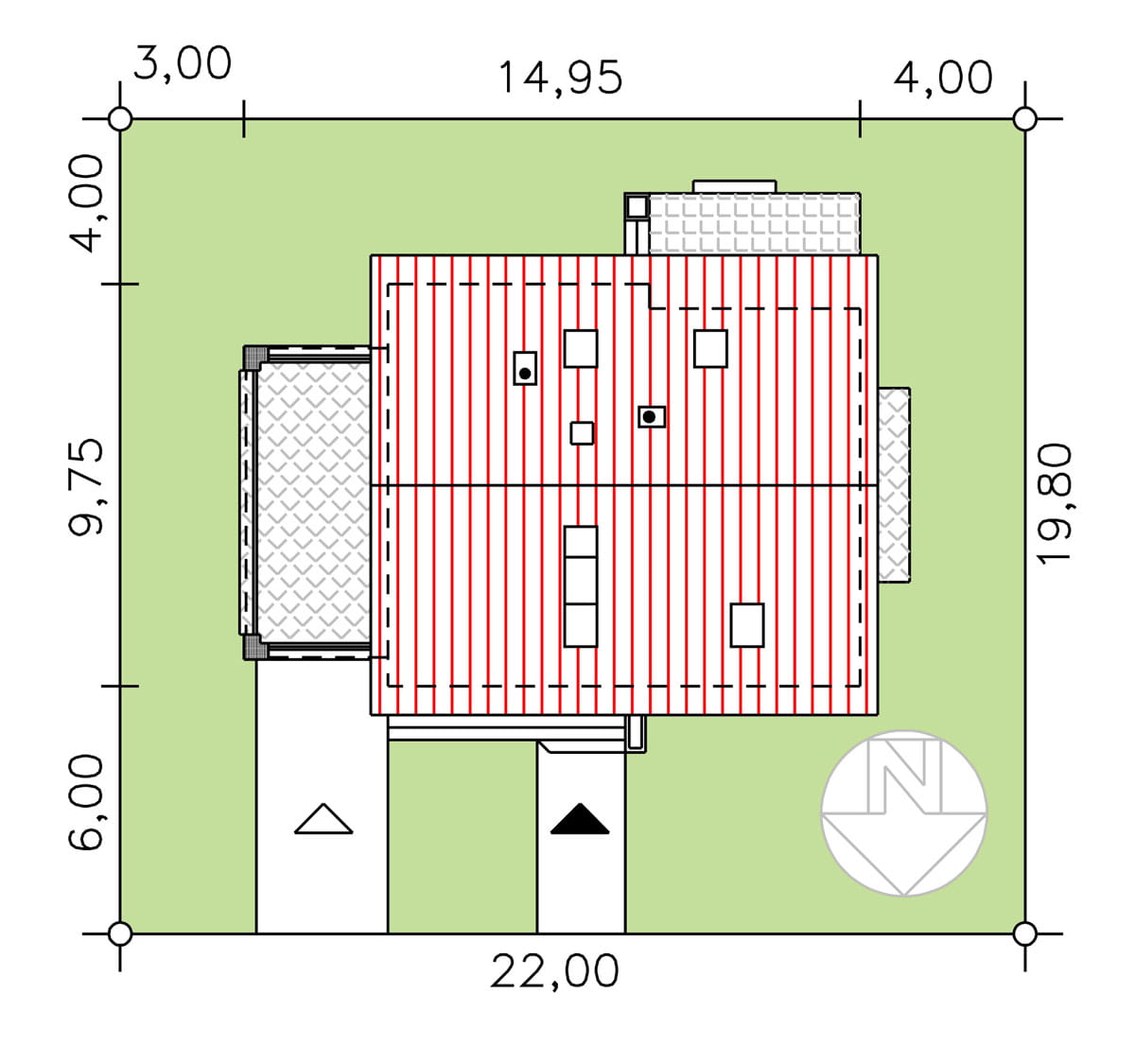

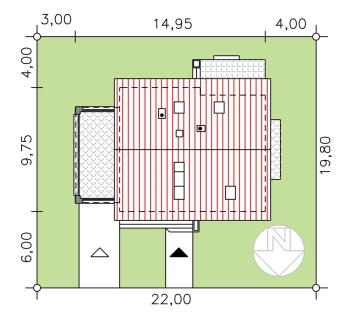

Minimalne wymiary działki  22,00 x 19,80m

Wysokość pomieszczeń  2,70, 2,51m

Wysokość budynku 8,60m

Kąt nachylenia dachu  42st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z poddaszem użytkowym i garażem jednostanowiskowym dobudowanym w poziomie parteru. Program użytkowy:

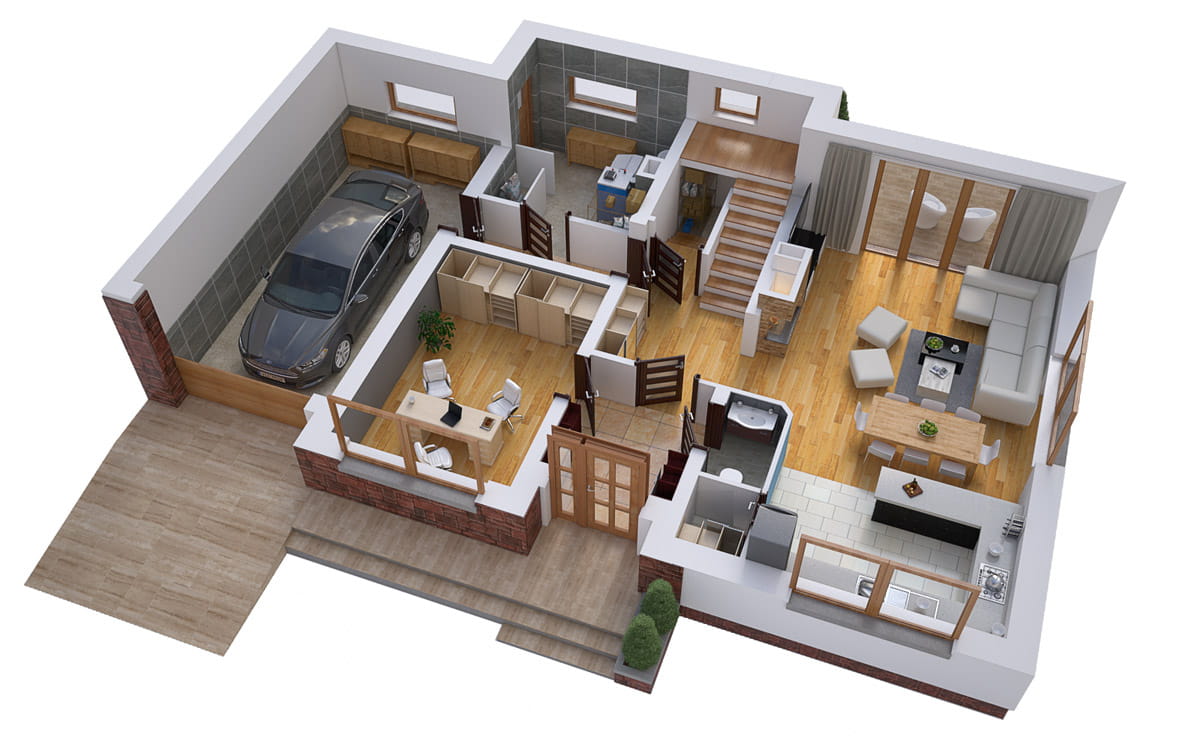

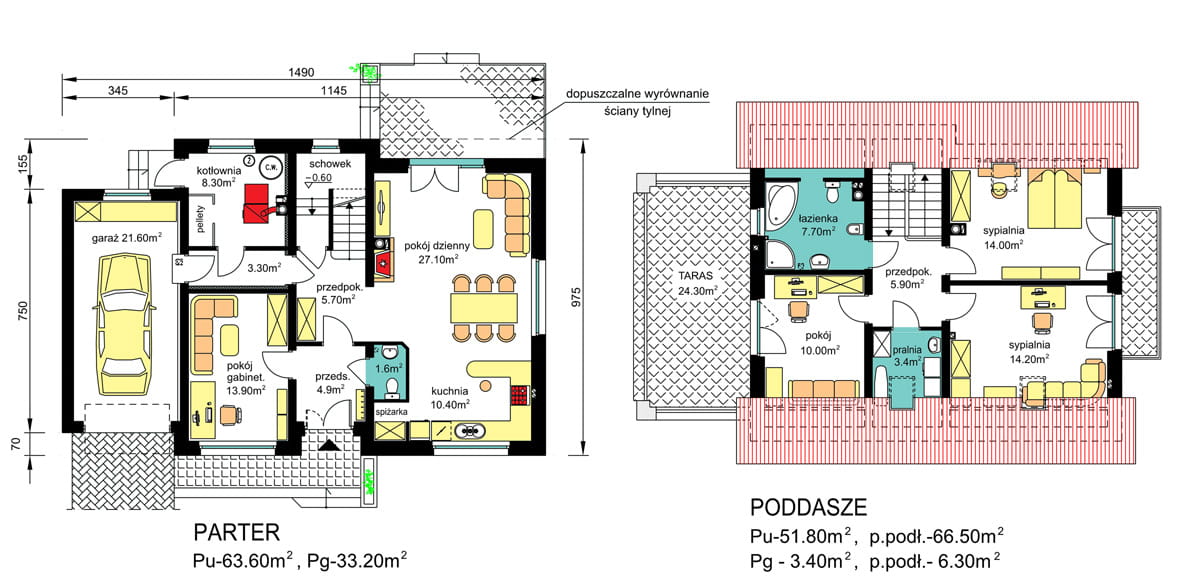

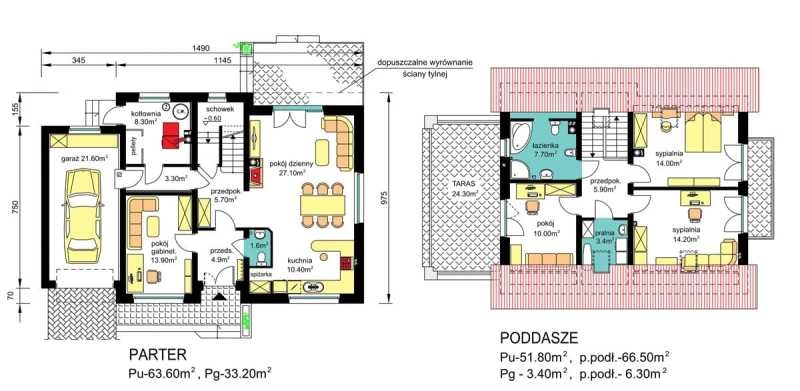

-   parter - 2 pokoje, kuchnia, węzeł sanitarny, kotłownia ze składem opału, garaż 1-stanowiskowy.

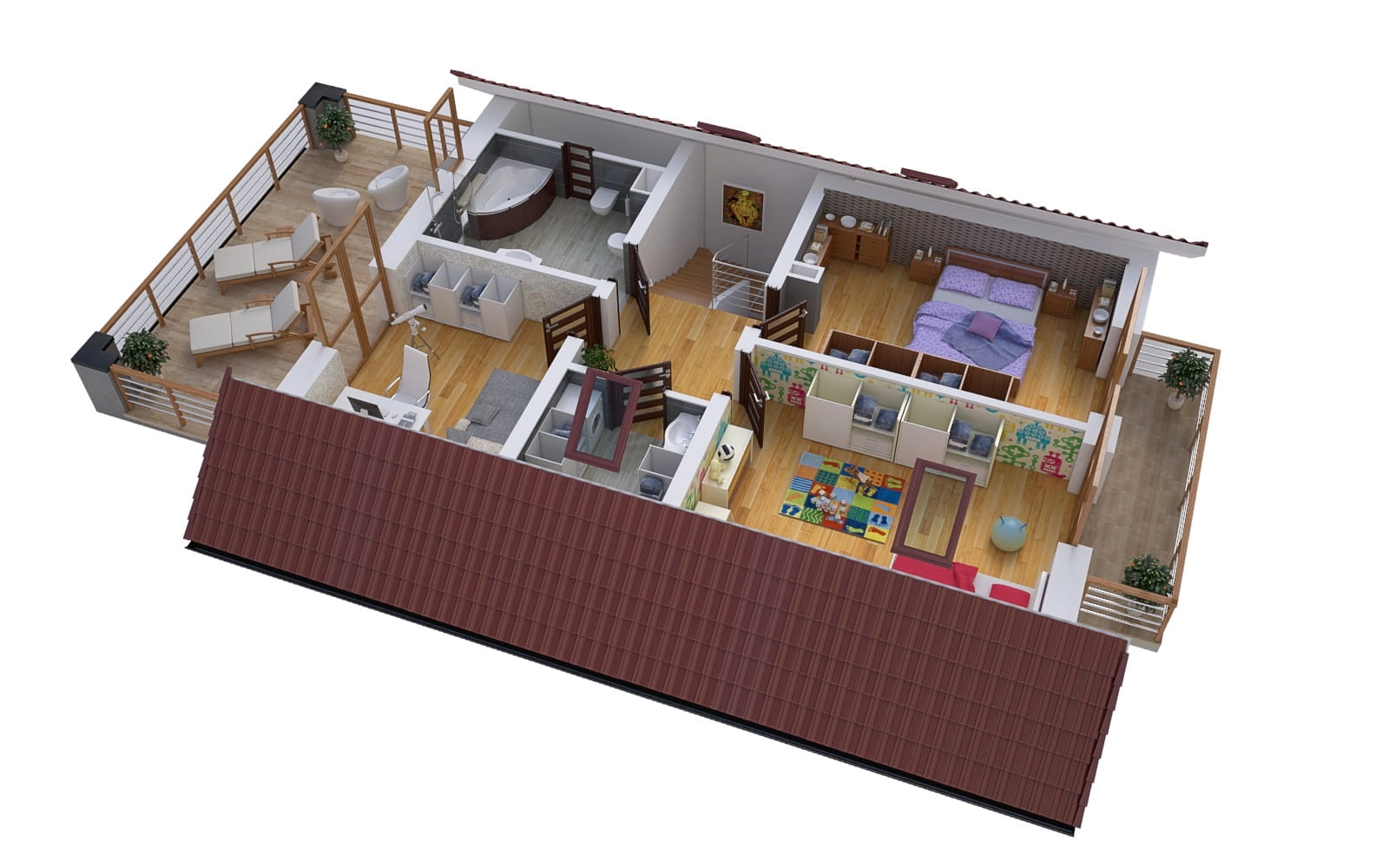

-   poddasze - 3 sypialnie, łazienka i pralnia - suszarnia.

Wielkość budynku odpowiada potrzebom 4 osobowej rodziny.

Rozwiązania architektoniczne.

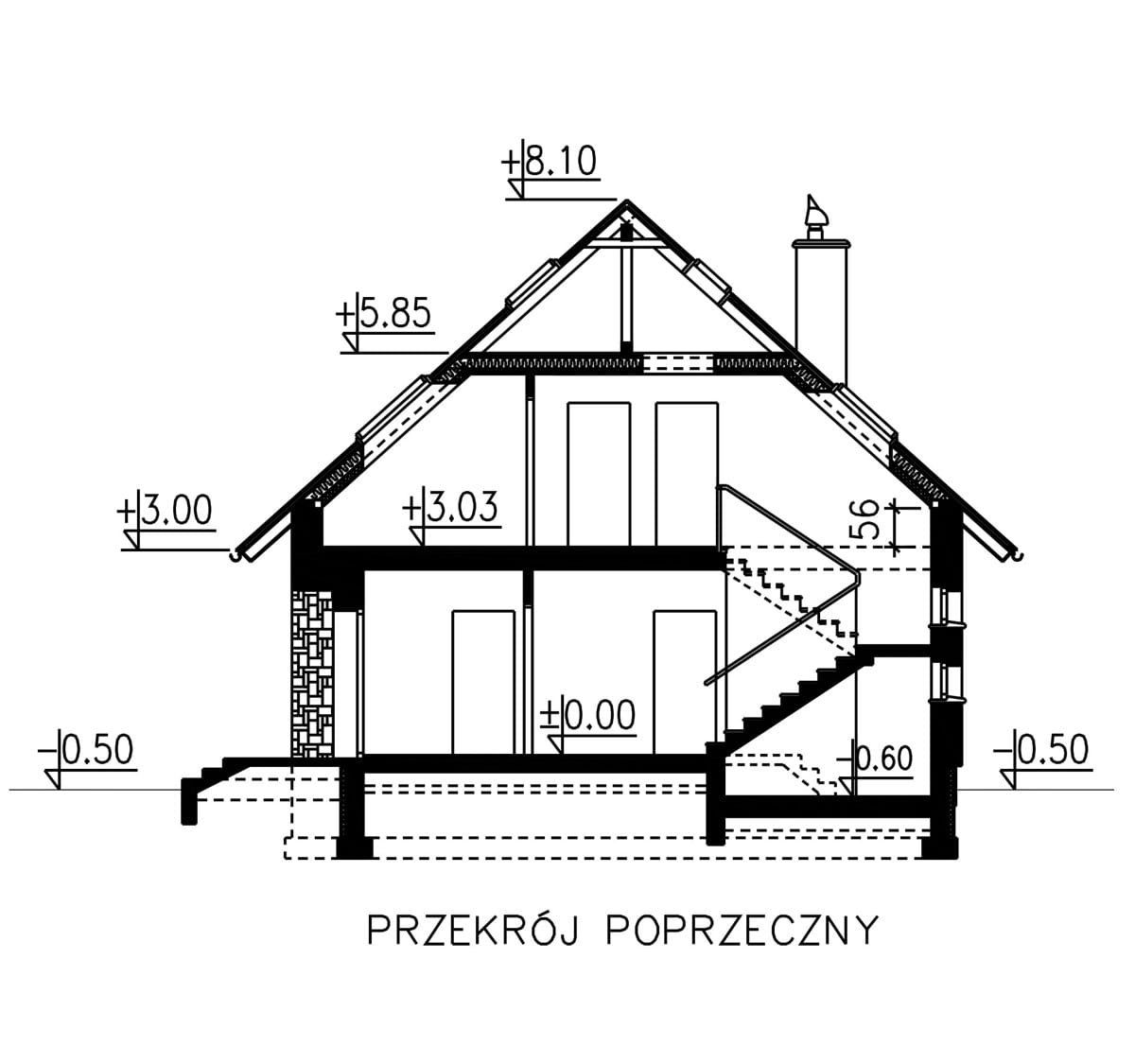

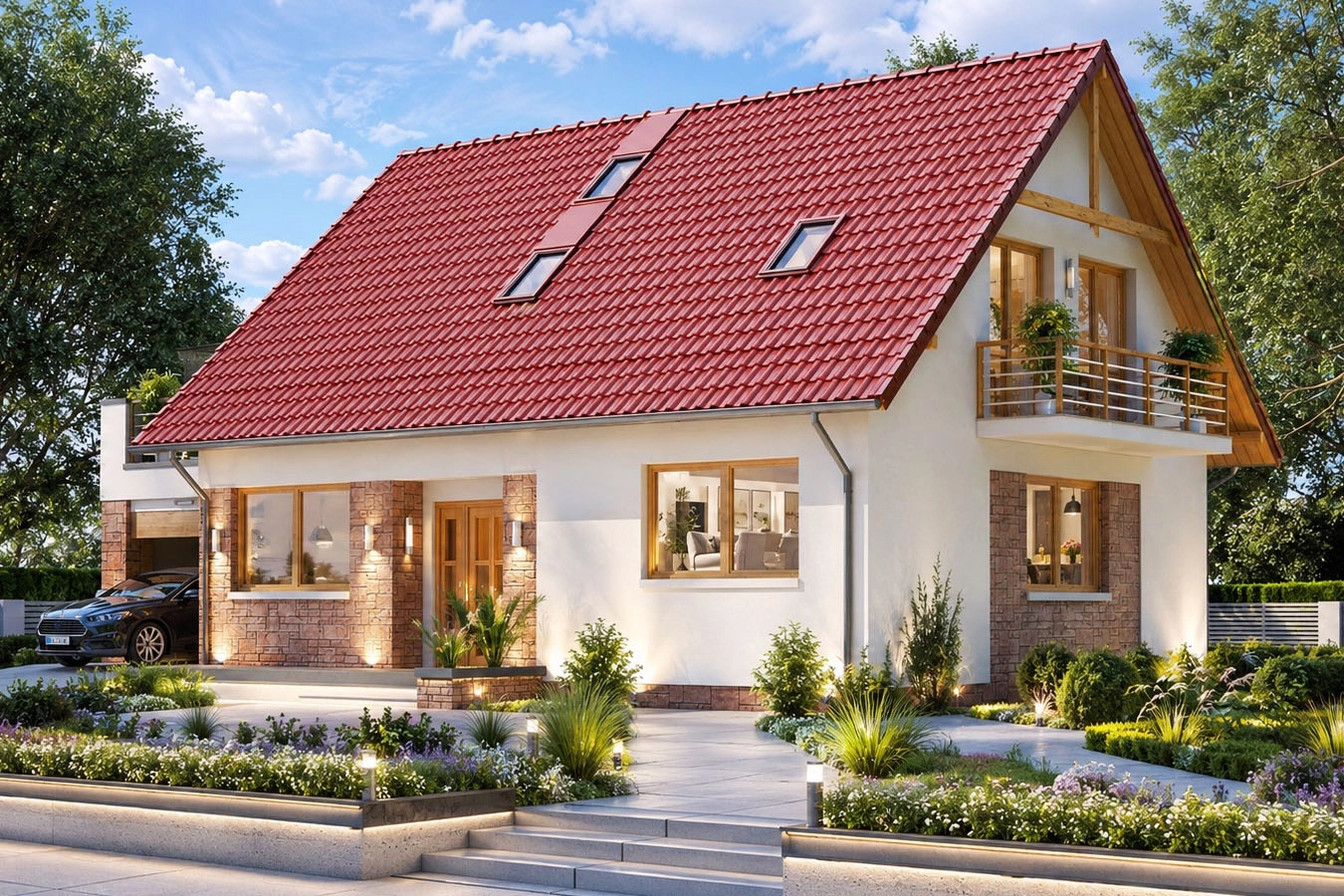

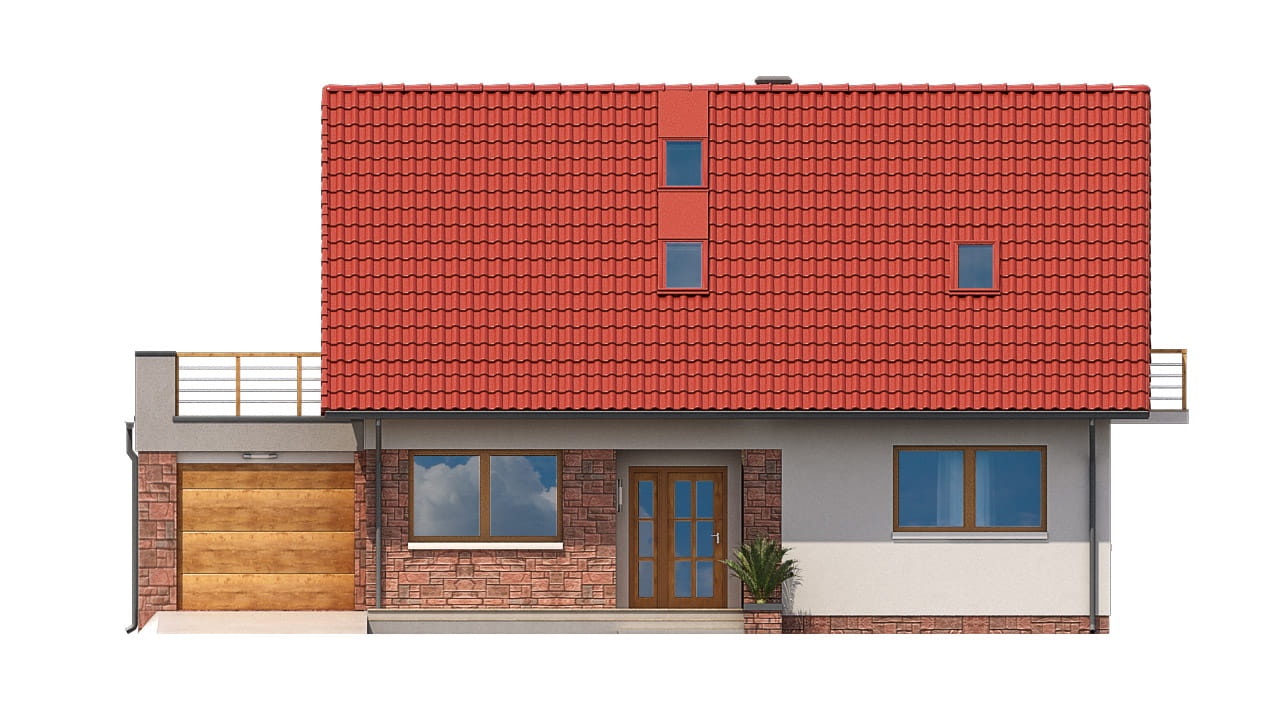

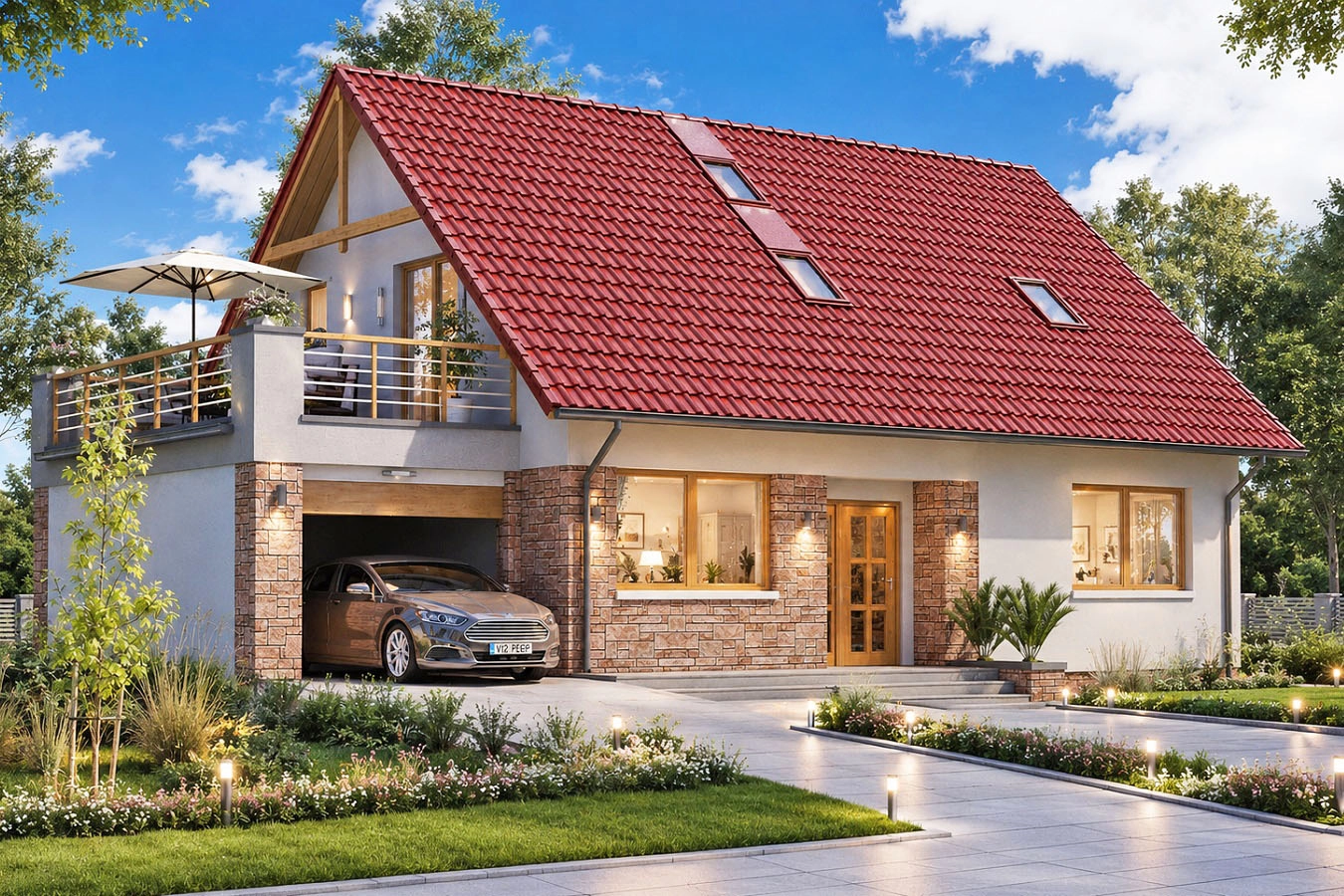

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°. Garaż dobudowany przekryty płaskim stropodachem żelbetowym z tarasem dostępnym z poziomu poddasza.

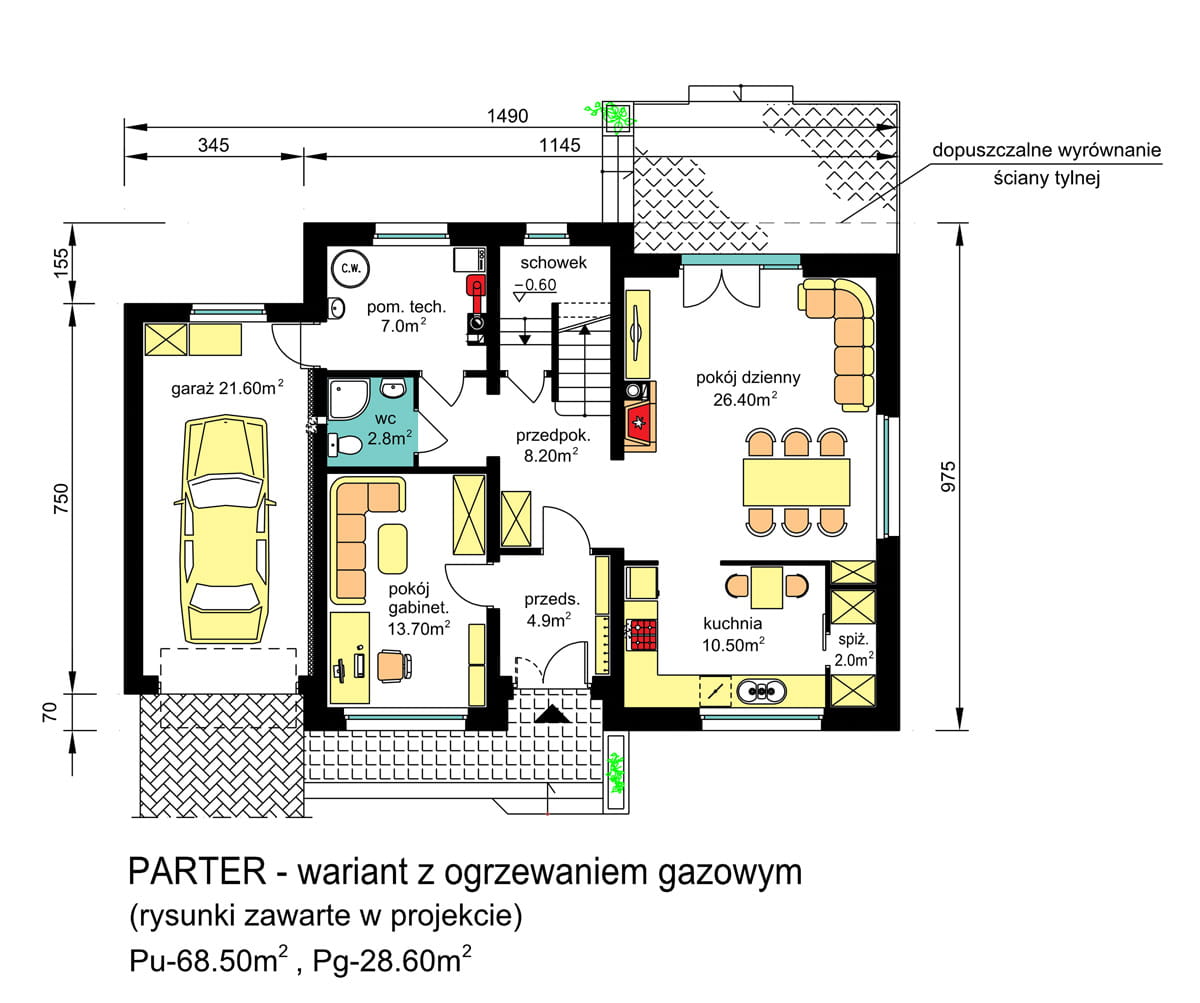

Program użytkowy i rozwiązania funkcji budynku opracowano w 2 wariantach. W założeniu podstawowym przyjęto ogrzewanie na paliwo stałe z kotłownią wbudowaną. Projekt zawiera także wariant ogrzewania budynku kotłem gazowym. W tej wersji pokazano możliwe zmiany w funkcji wewnętrznej (zamknięta kuchnia, powiększona łazienka). Powyższe elementy zamienne mogą być realizowane również w rozwiązaniu podstawowym. Wybór lub uzupełnienie pokazanych rozwiązań – na etapie adaptacji projektu do terenu.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z pustaków ceramicznych. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe, schody żelbetowe wylewane dwubiegowe. Dach drewniany krokwiowo – jętkowy z płatwią kalenicową, pokrycie dachu - dachówka ceramiczna lub cementowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
