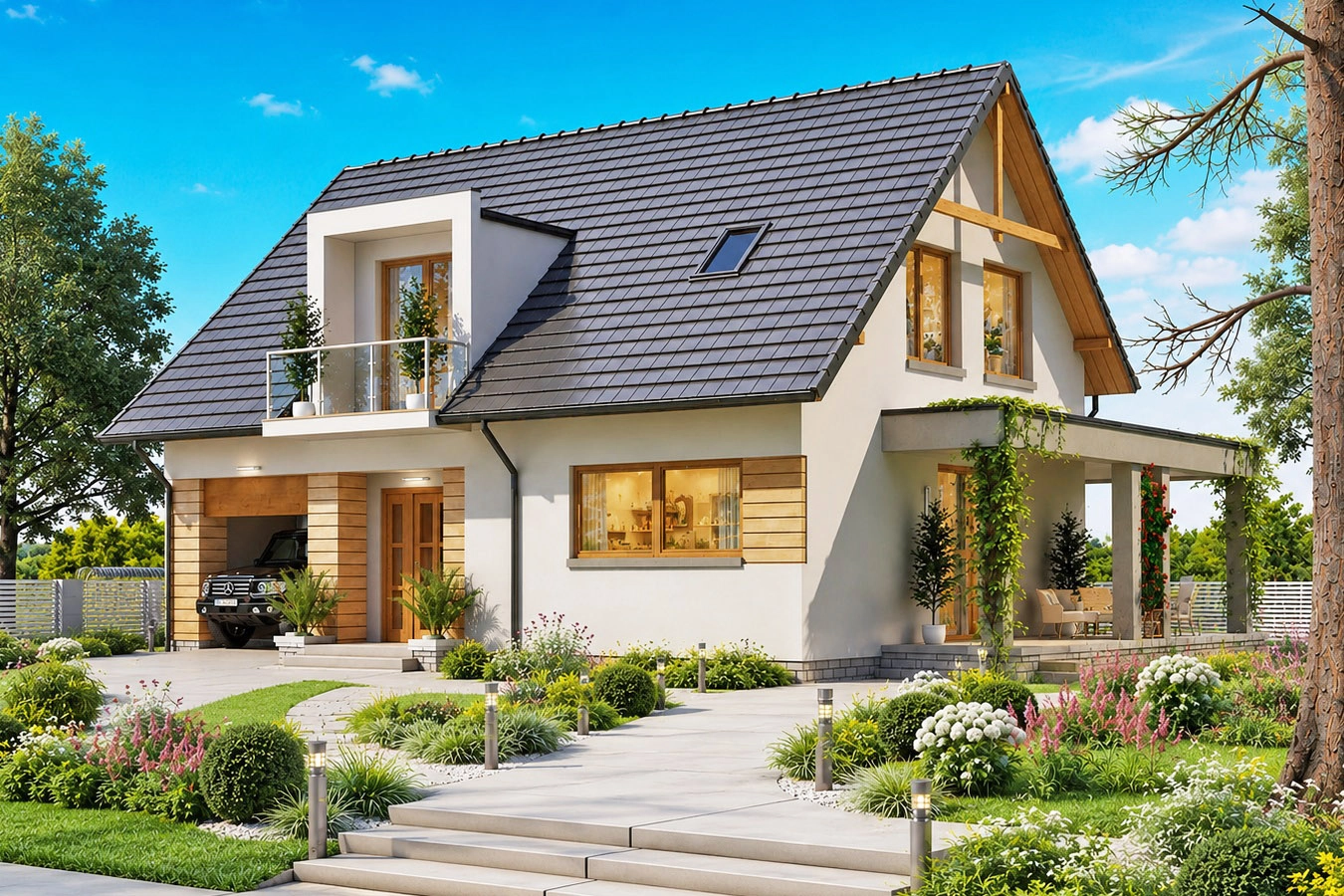

BW-55 wariant 2

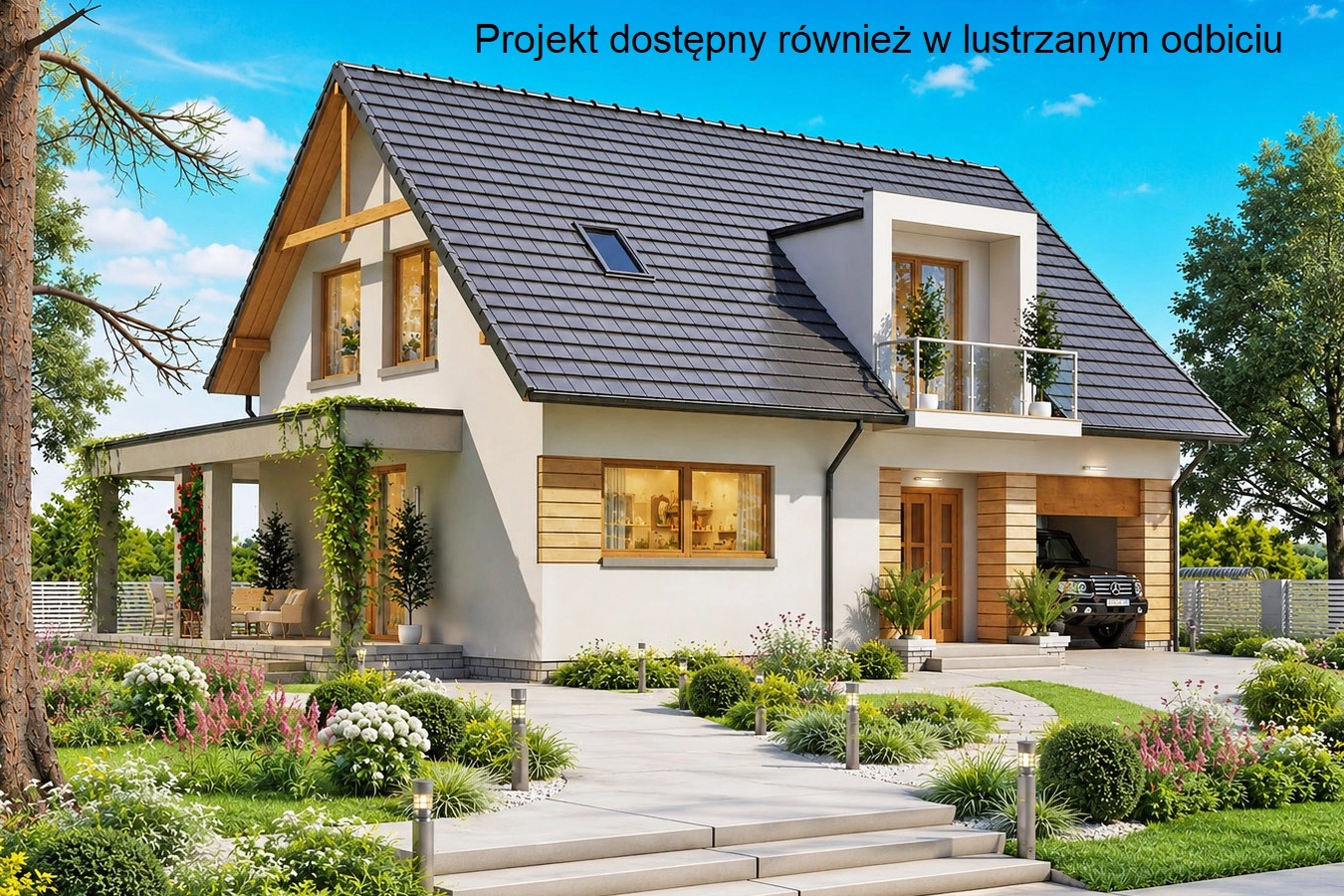

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 105,40m2, (ogrzewanie gaz. 110.80m2)

Powierzchnia zabudowy  138,30m2 (bez zadaszenia tarasu 107,10m2)

Powierzchnia dachu  174,00m2 (+ zadaszenie tarasu 32,00m2)

Kubatura 668,50m3

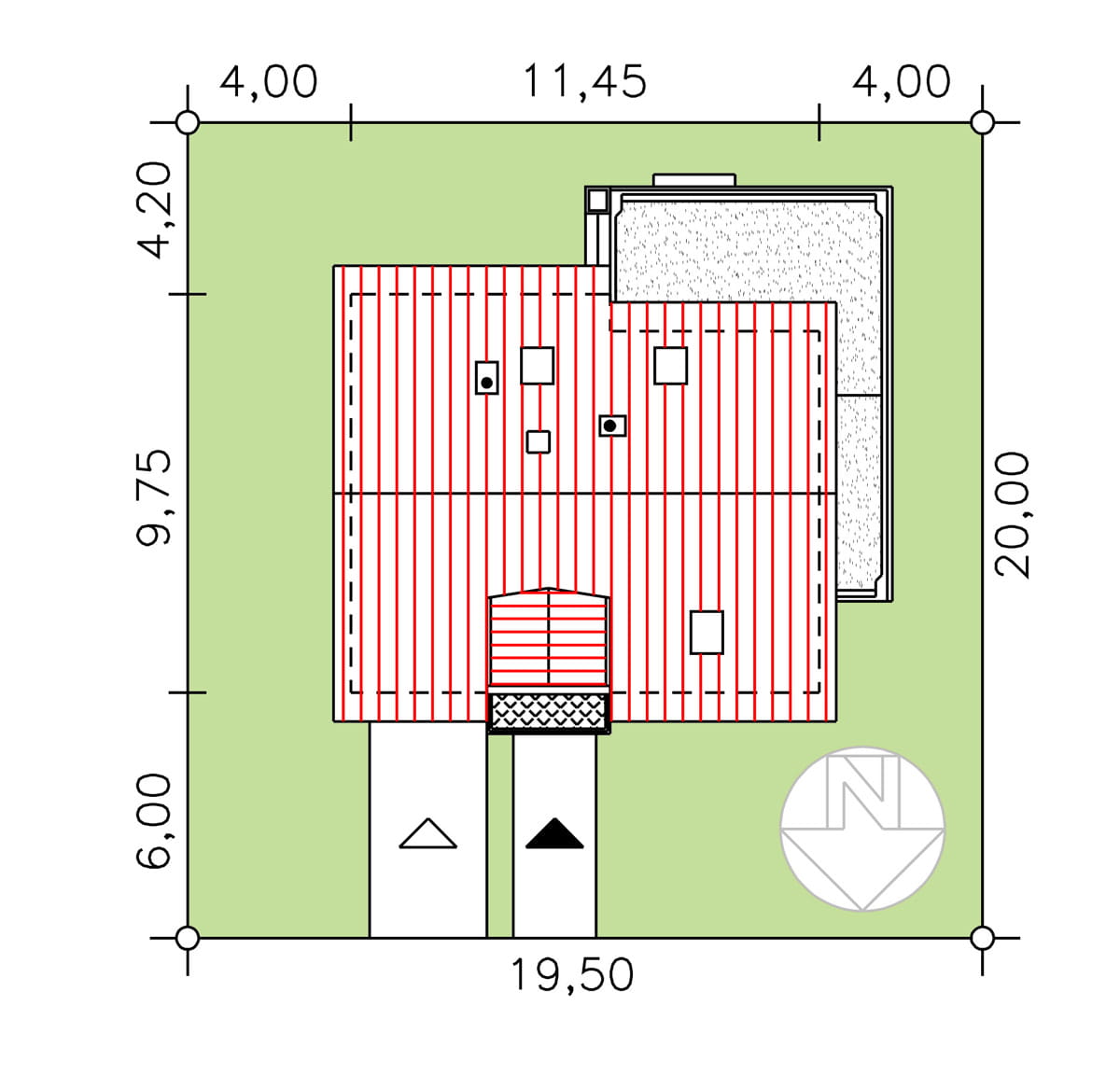

Minimalne wymiary działki  19,50 x 20,00m

j. w. bez zadaszenia tarasu 19,50 x 19,80m

Wysokość pomieszczeń  2,70, 2,51m

Wysokość budynku 8,60m

Kąt nachylenia dachu  42st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Możliwość zainstalowania pompy ciepła - TAK

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z poddaszem użytkowym i garażem wbudowanym w poziomie parteru.

Program użytkowy:

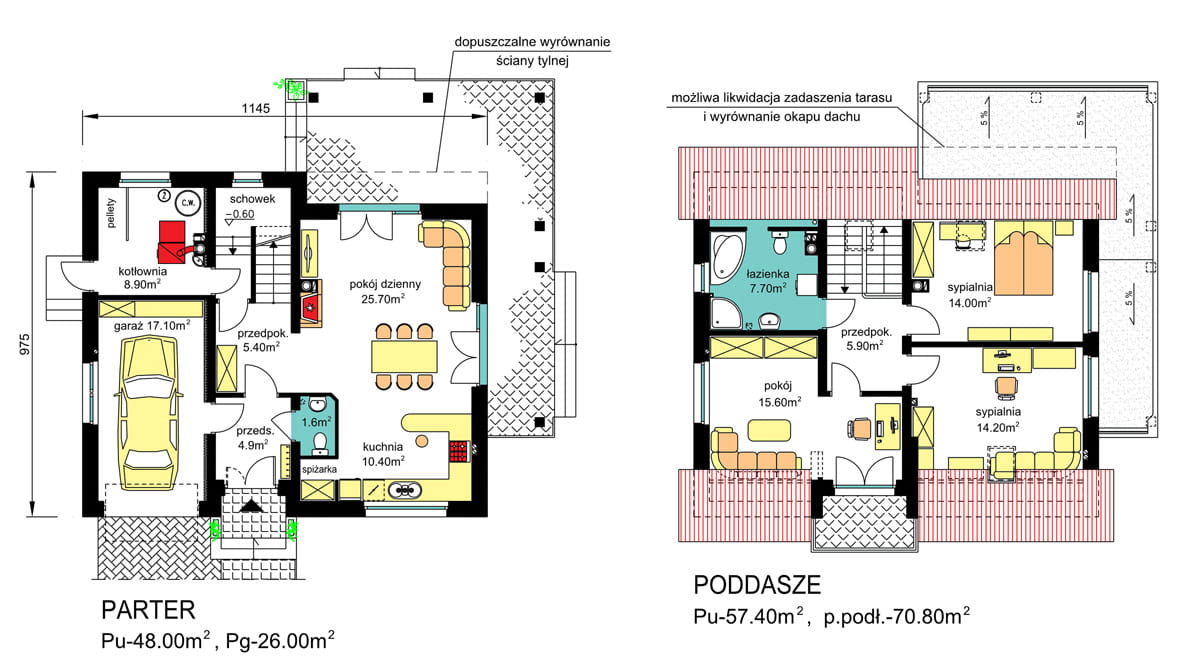

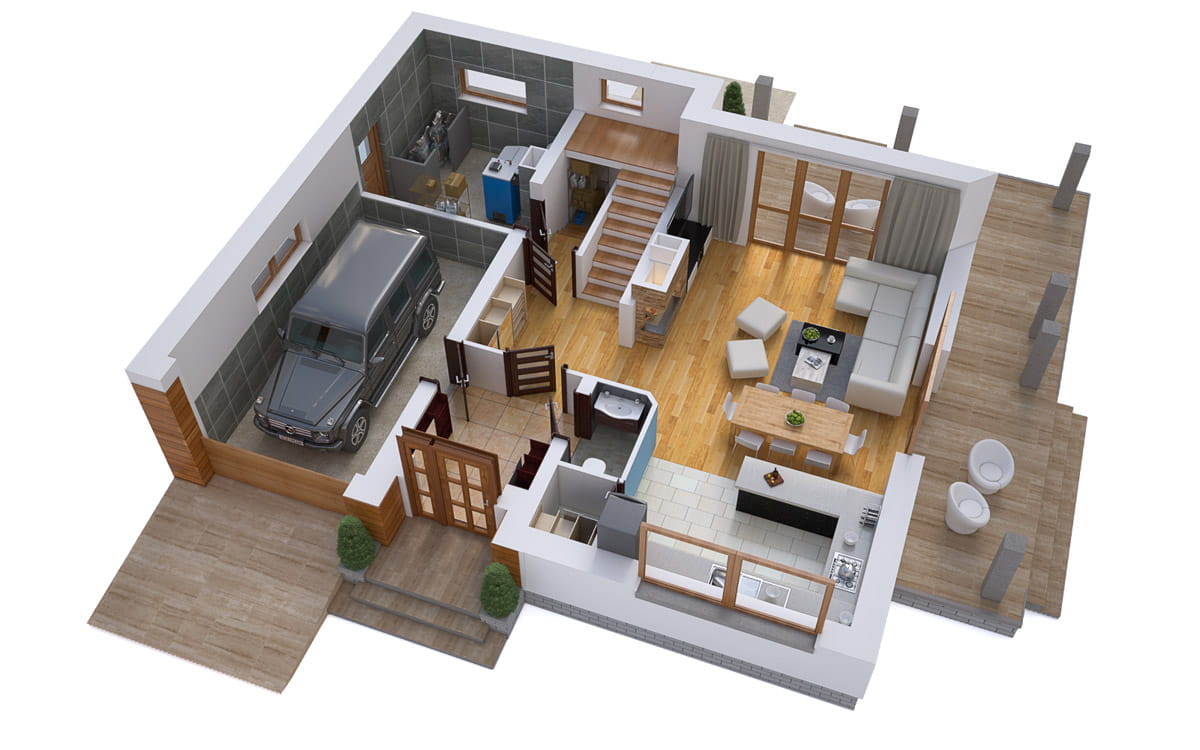

-   parter - pokój, kuchnia, węzeł sanitarny, kotłownia ze składem opału, garaż wbudowany.

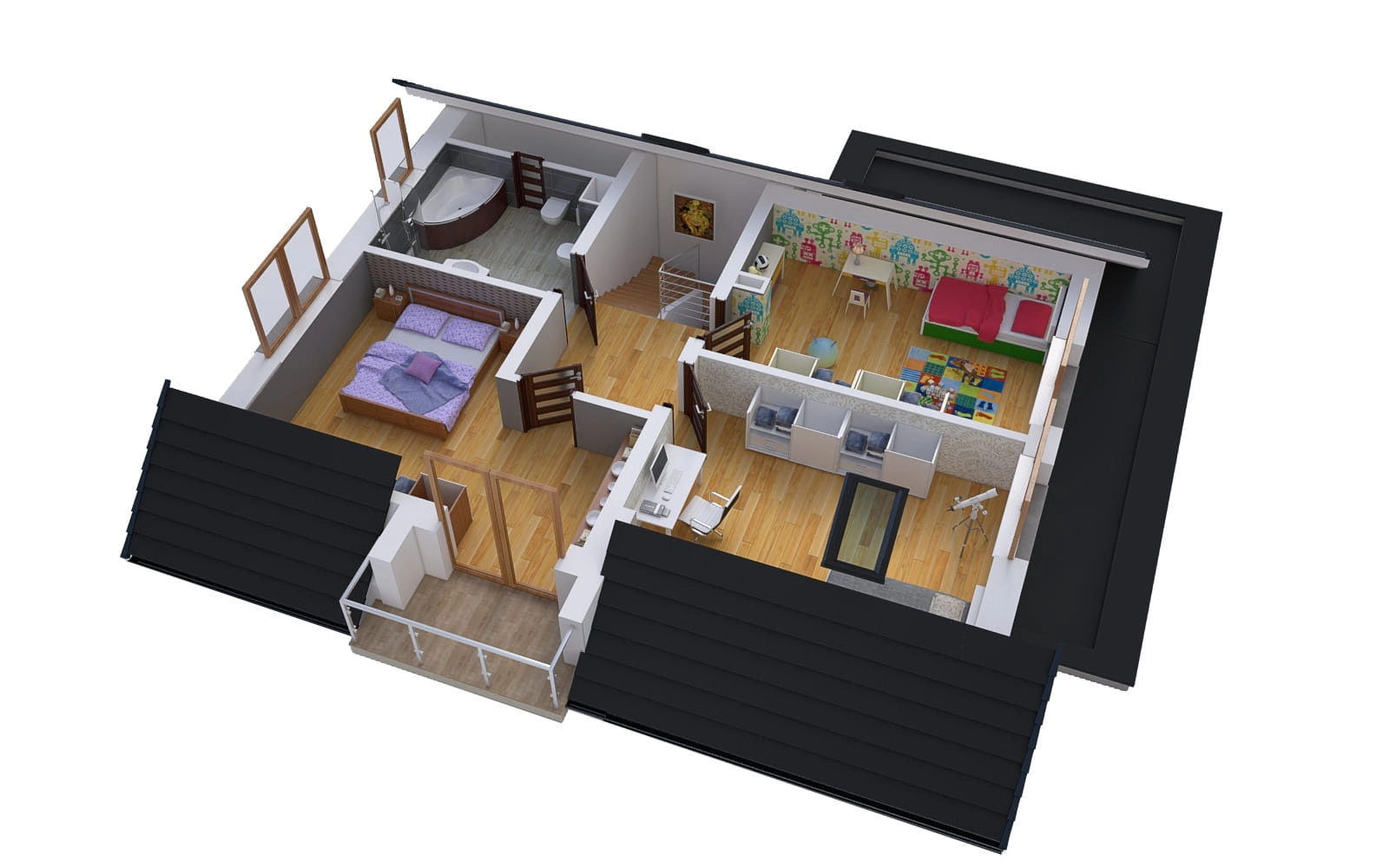

-   poddasze - 3 sypialnie i łazienka.

Wielkość budynku odpowiada potrzebom 4 osobowej rodziny.

Rozwiązania architektoniczne.

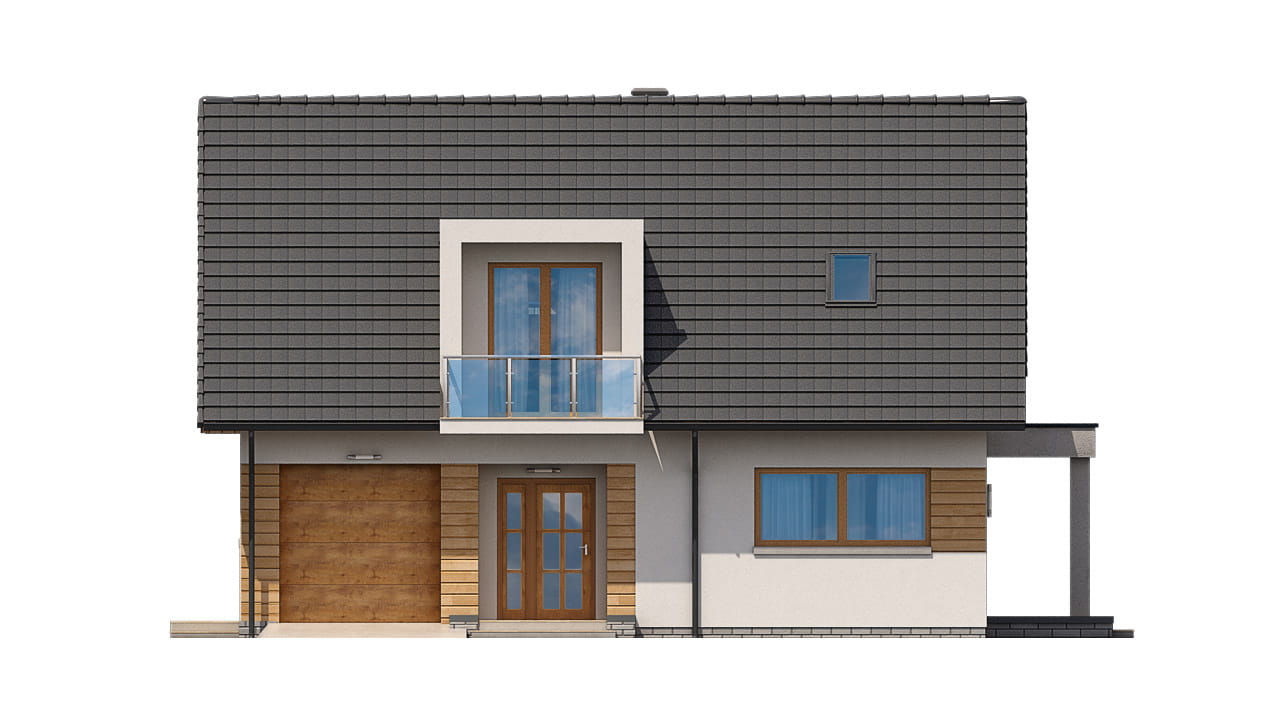

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°. W strefie wejściowej przewidziano lukarnę dachową z płytą balkonową wspornikową stanowiącą jednocześnie zadaszenie wejścia do budynku. Dach lukarny o nachyleniu 15% kryty blachą płaską w kolorze pokrycia dachu budynku.

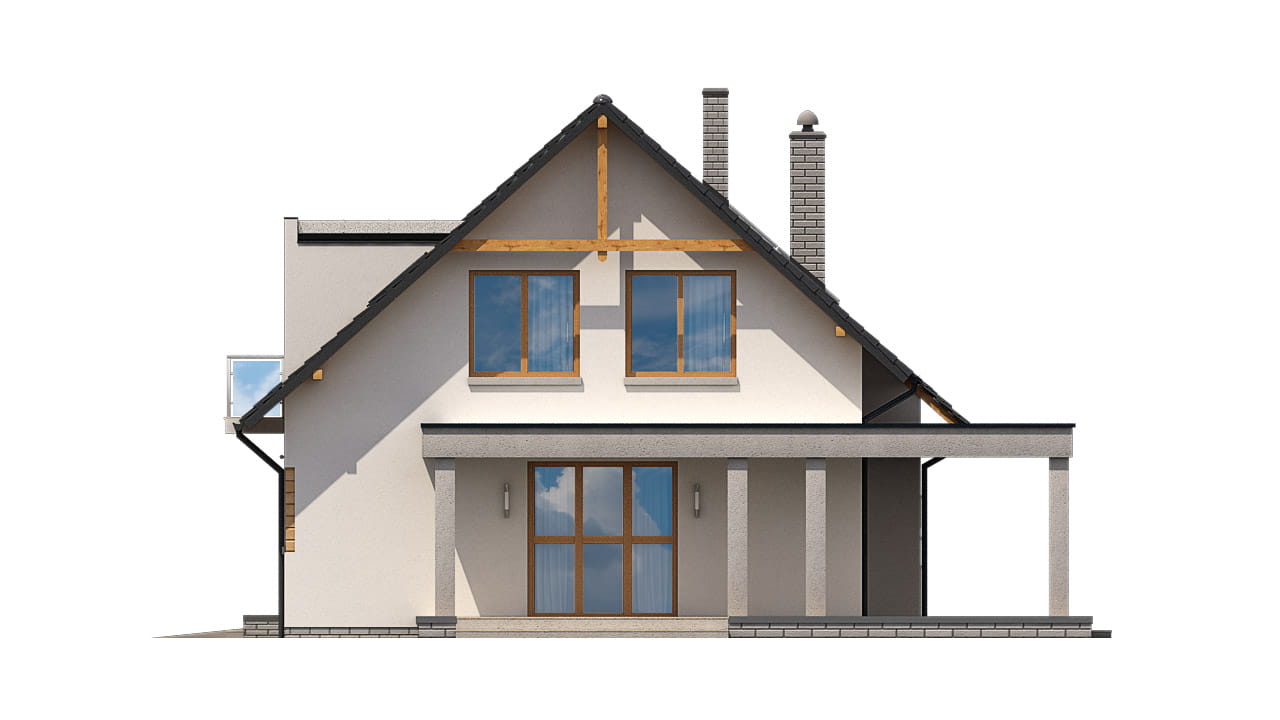

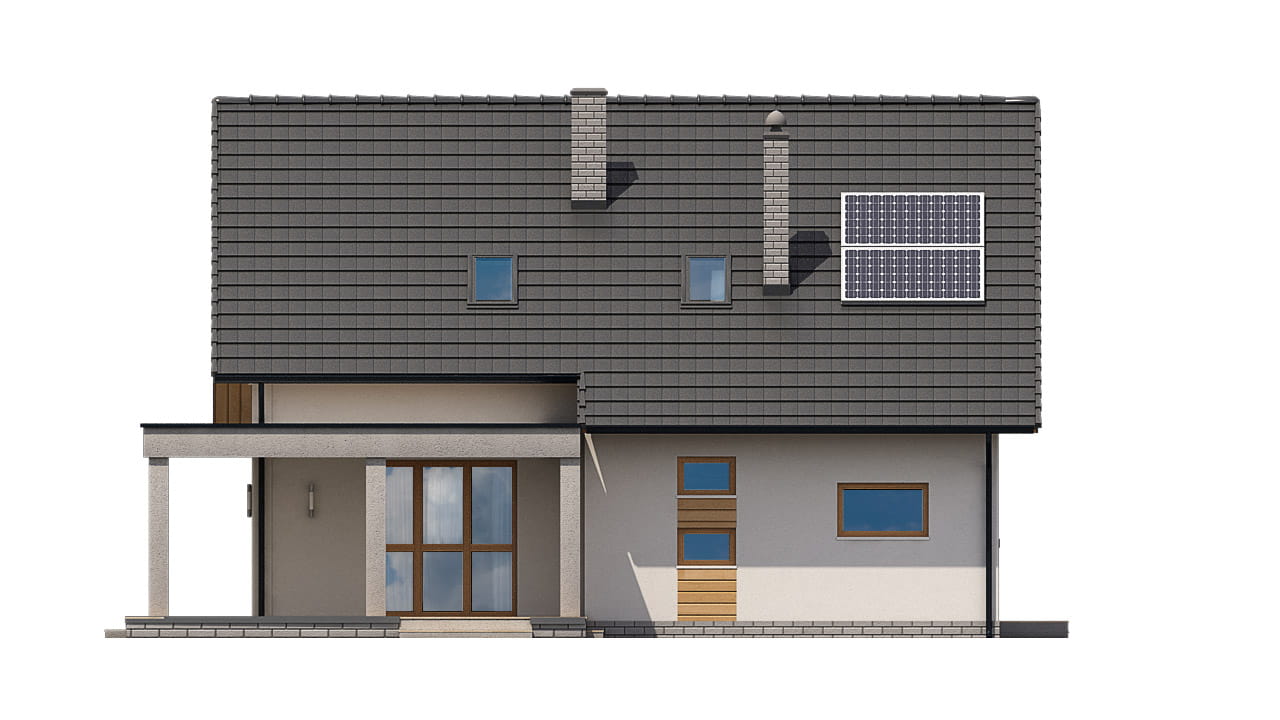

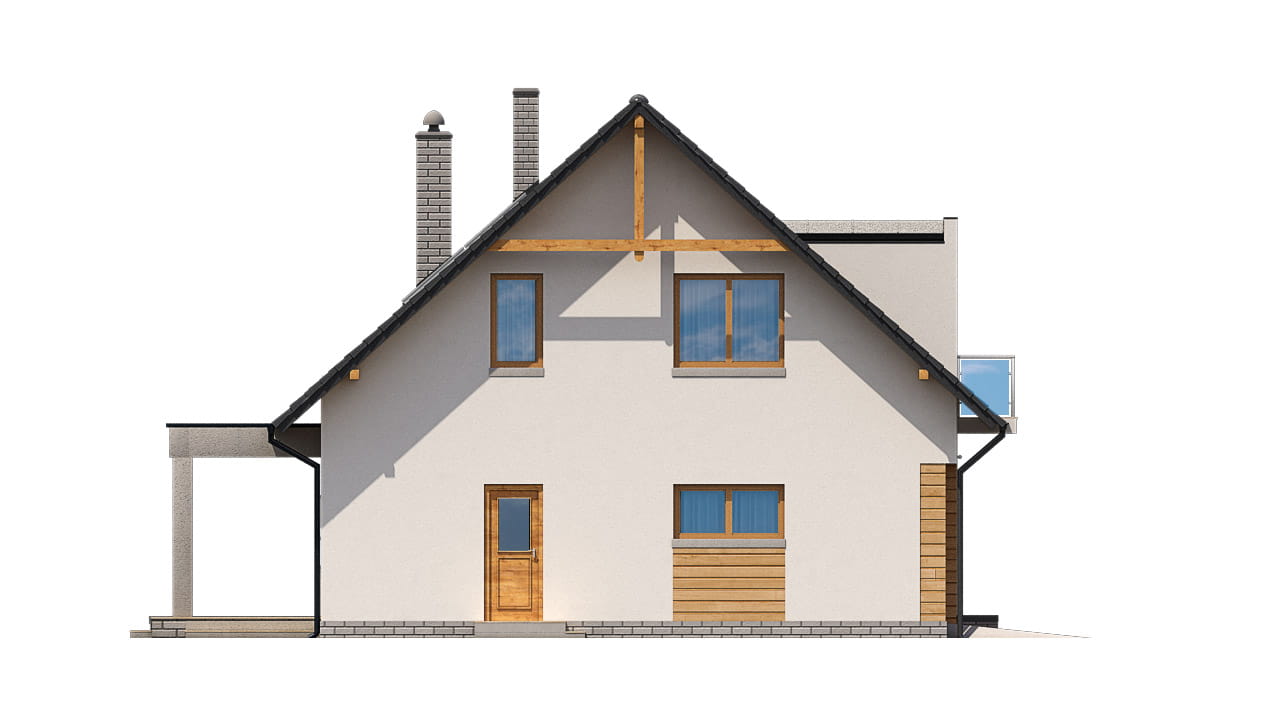

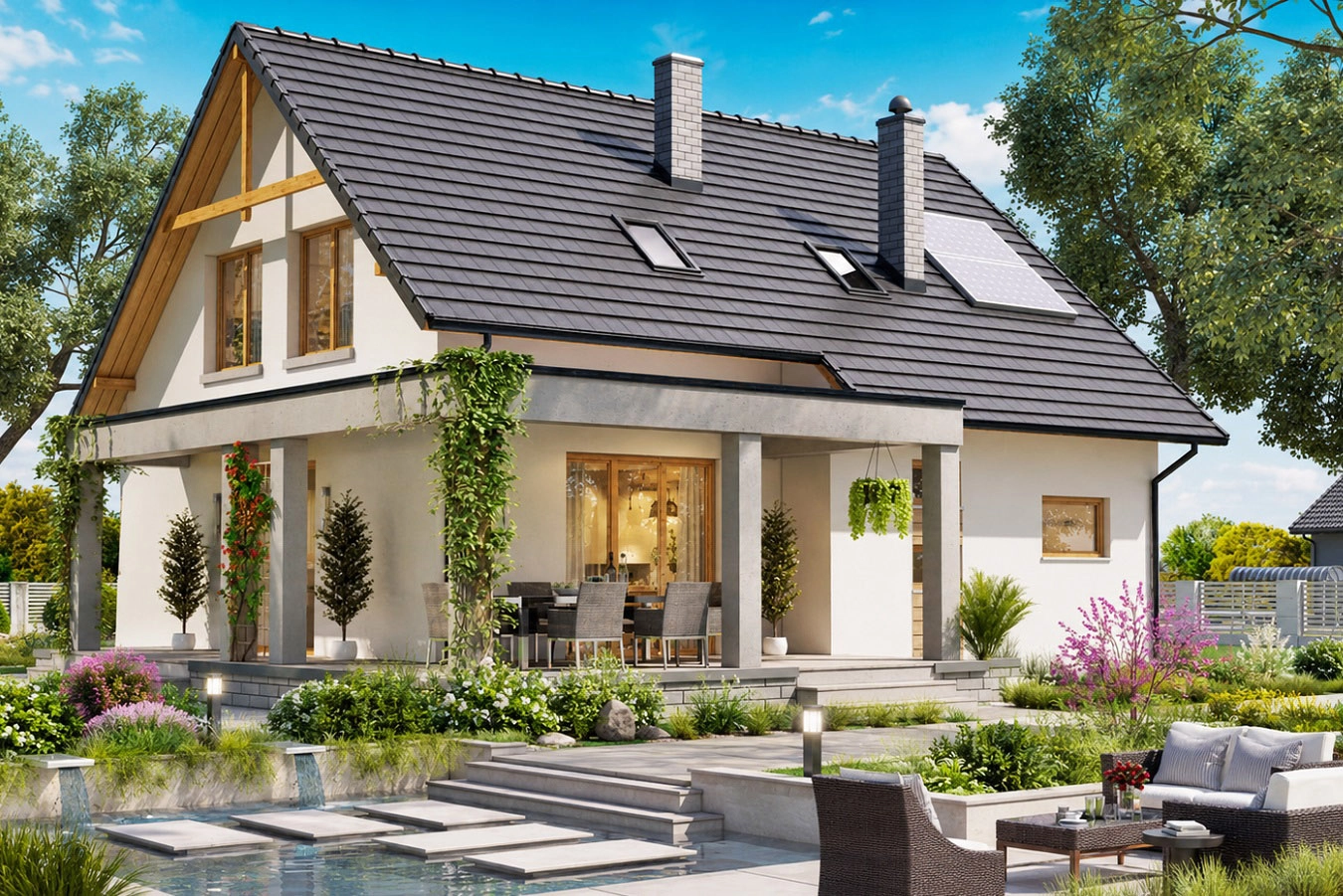

Zadaszenie tarasu zewnętrznego z lekkiej konstrukcji drewnianej z dachem o nachyleniu 5%. W projekcie zamieszczono także rysunki wariantowe (więźba dachowa, przekrój, 2 elewacje) bez zadaszenia tarasu, lecz z wyrównaniem okapu dachu na elewacji południowej.

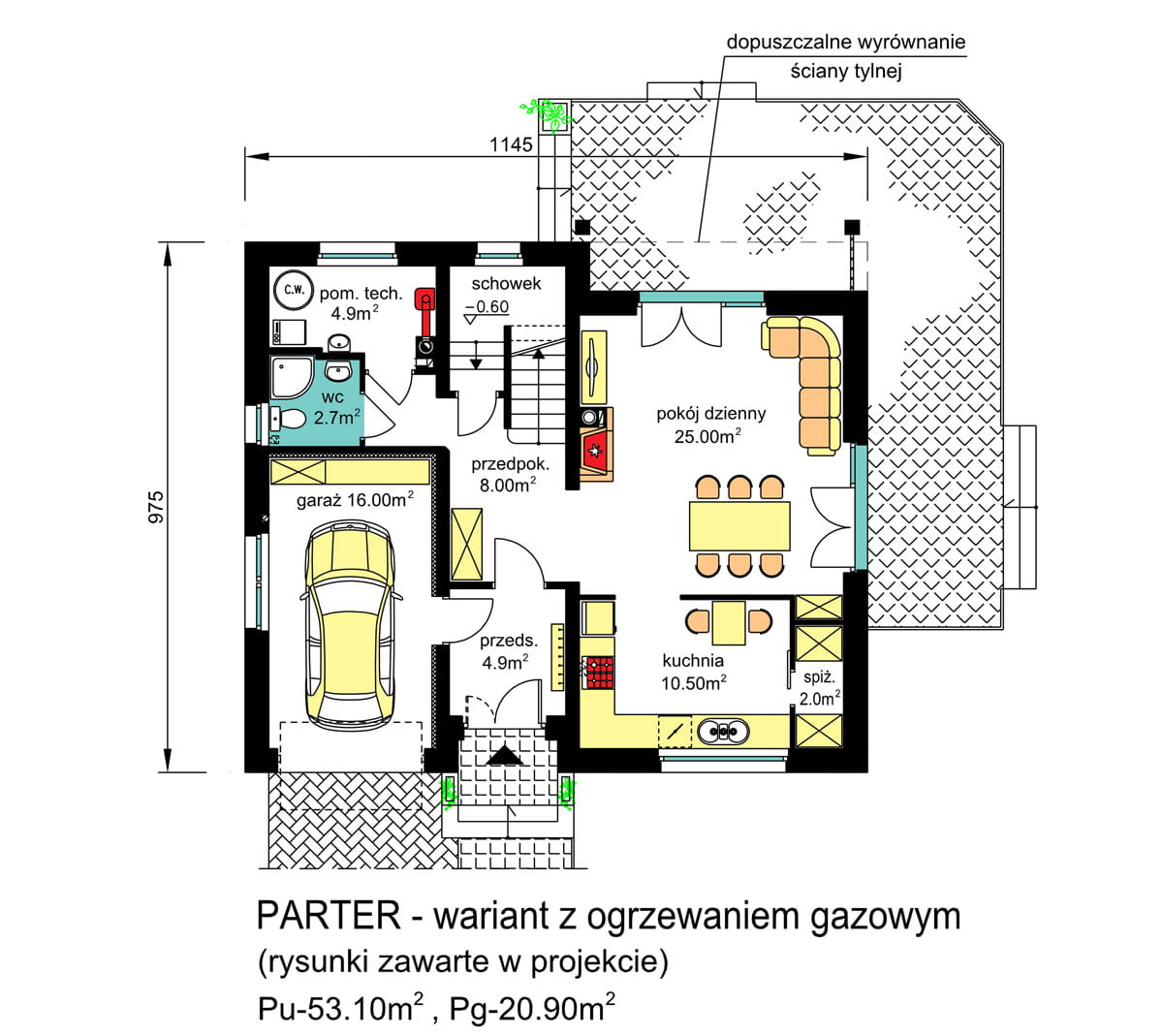

Program użytkowy i rozwiązania funkcji budynku opracowano w 2 wariantach. W założeniu podstawowym przyjęto ogrzewanie na paliwo stałe z kotłownią wbudowaną, a wariantowo ogrzewanie budynku kotłem gazowym. W tej wersji pokazano także możliwe zmiany funkcji wewnętrznej (zamknięta kuchnia, powiększona łazienka) oraz elementy zewnętrzne uwzględniające rezygnację z zadaszenia tarasu i przedłużenie okapu dachu nad tarasem. Powyższe elementy zamienne mogą być realizowane także w rozwiązaniu podstawowym.

W pomieszczeniu garażu obniżono posadzkę o 16cm, co ułatwi ewentualne uzupełnienie warstw ocieplenia i podłóg w przypadku wykorzystania pomieszczenia na funkcję mieszkalną lub użytkową.

Wybór lub uzupełnienie pokazanych rozwiązań – na etapie adaptacji projektu do terenu.

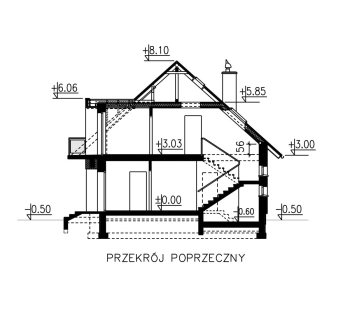

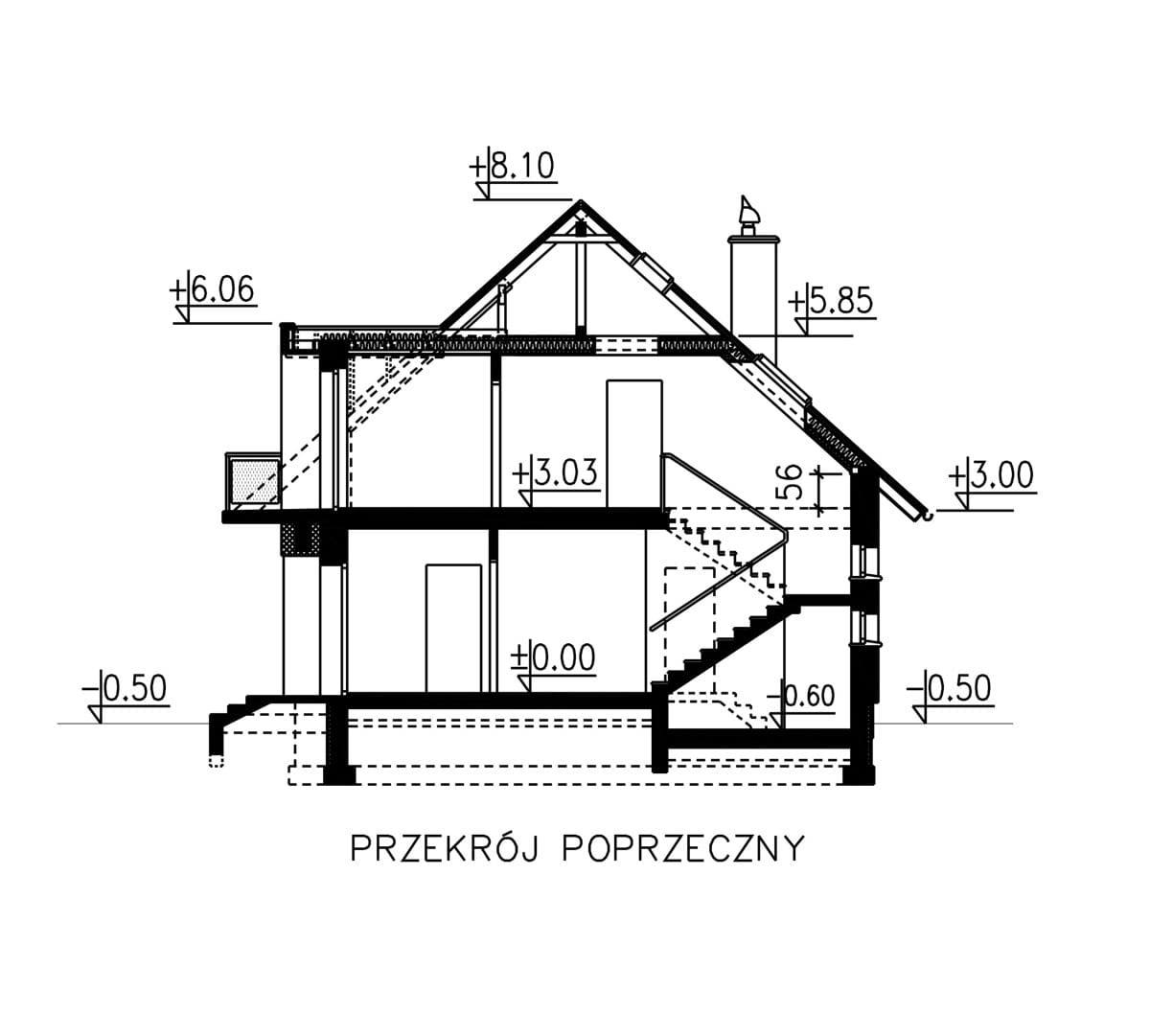

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe, schody żelbetowe wylewane dwubiegowe. Dach budynku drewniany krokwiowo – jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna lub cementowa. Pokrycie dachu lukarny – blacha płaska na rąbek stojący.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania“Warunków technicznych”od 2017r, a w zakresie ochrony cieplnej także po 2021r.
