BW-55

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 100,90m2

Powierzchnia zabudowy  132,80m2 (bez zadaszenia tarasu 111,60m2)

Powierzchnia dachu  209,40m2 (bez zadaszenia tarasu 192,30m2)

Kubatura 683,00m3

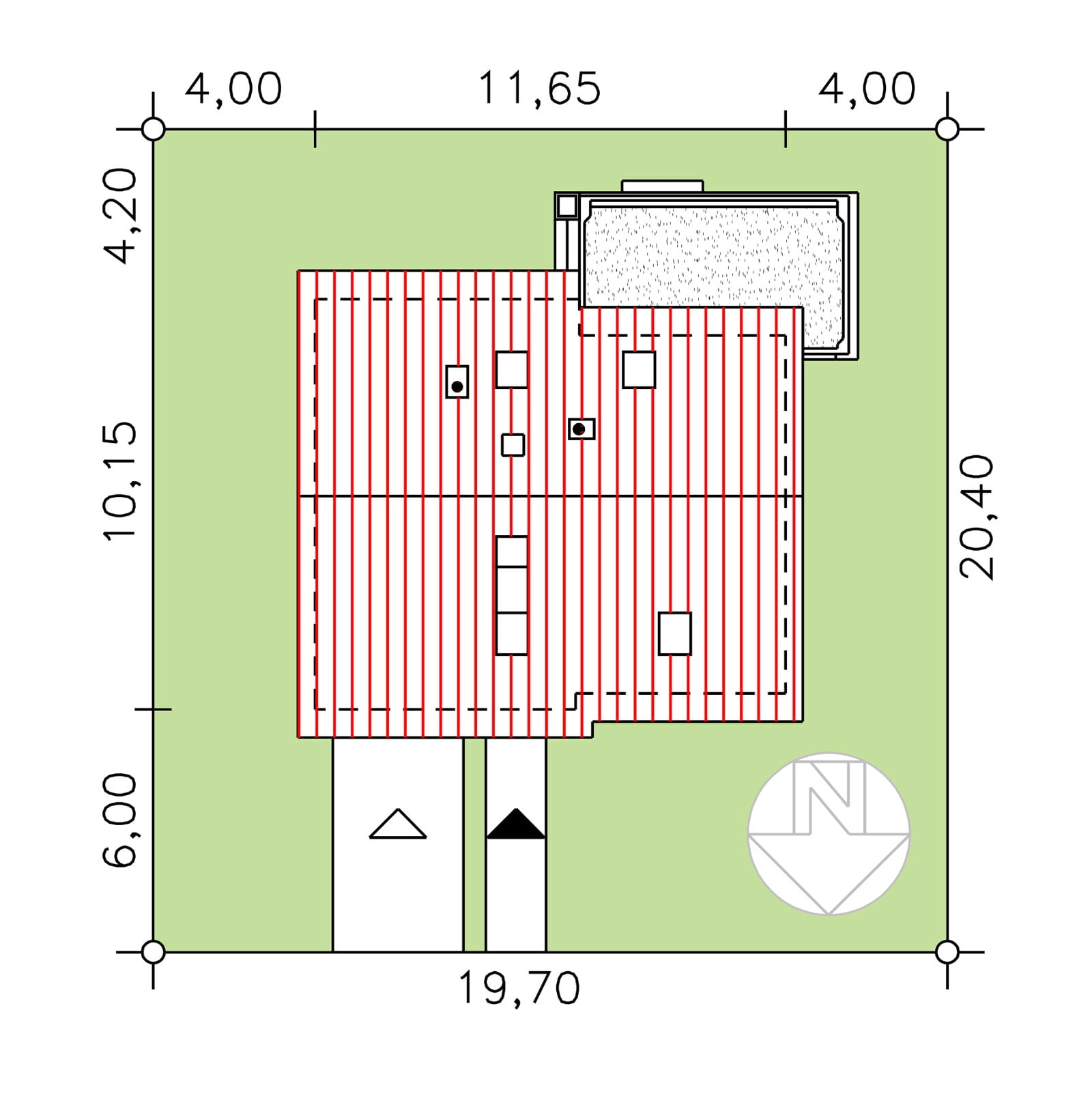

Minimalne wymiary działki  19,70 x 20,40m

j. w. bez zadaszenia tarasu 19,50 x 20,20m

Wysokość pomieszczeń  2,70, 2,51m

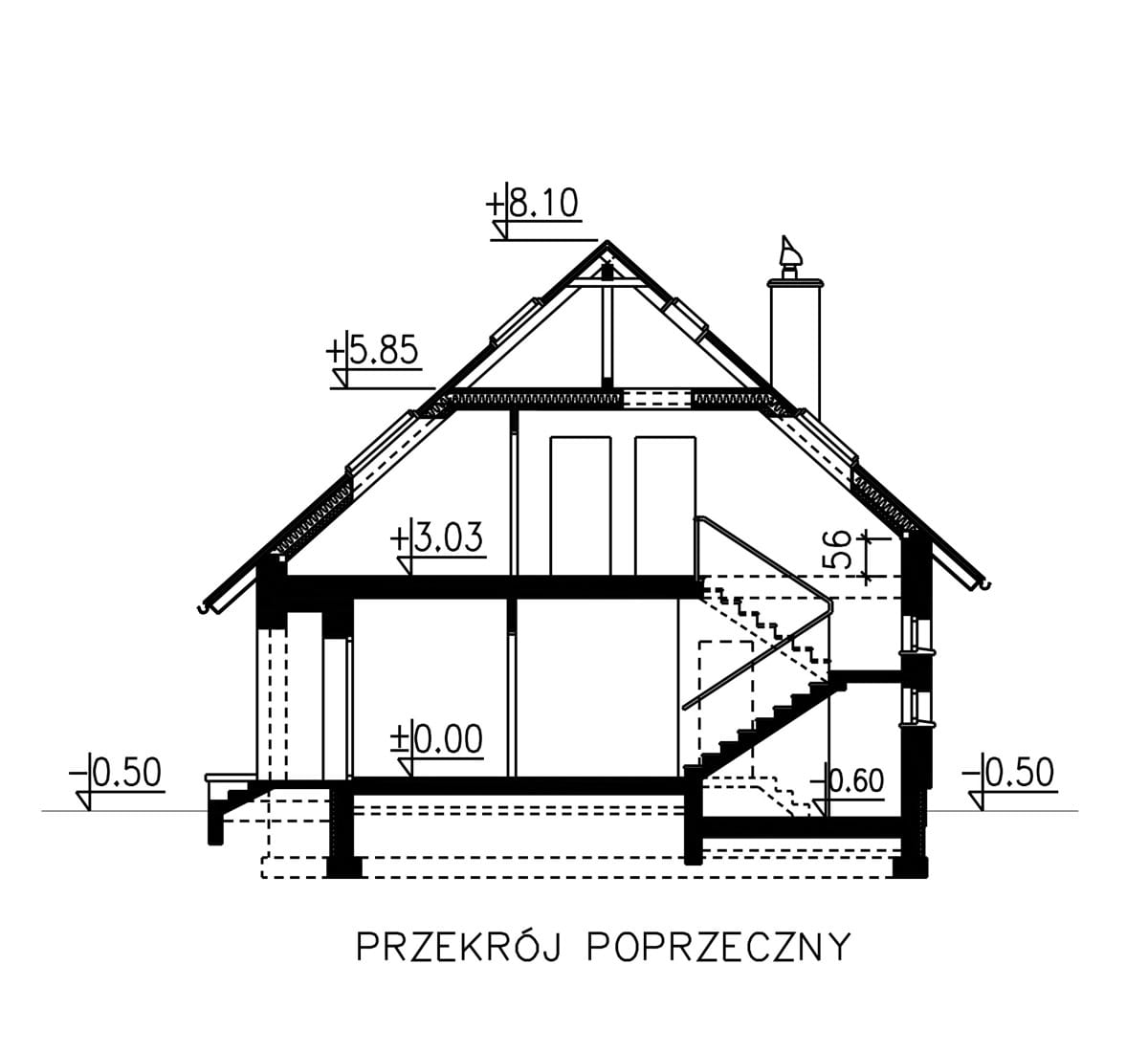

Wysokość budynku 8,60m

Kąt nachylenia dachu  42st.

Kotłownia na paliwo stałe  - TAK

Wariantowo ogrzewanie gazowe  - TAK

Możliwość zainstalowania pompy ciepła - Tak

Przeznaczenie budynku, program użytkowy:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez   podpiwniczenia, z poddaszem użytkowym i garażem wbudowanym w poziomie parteru.

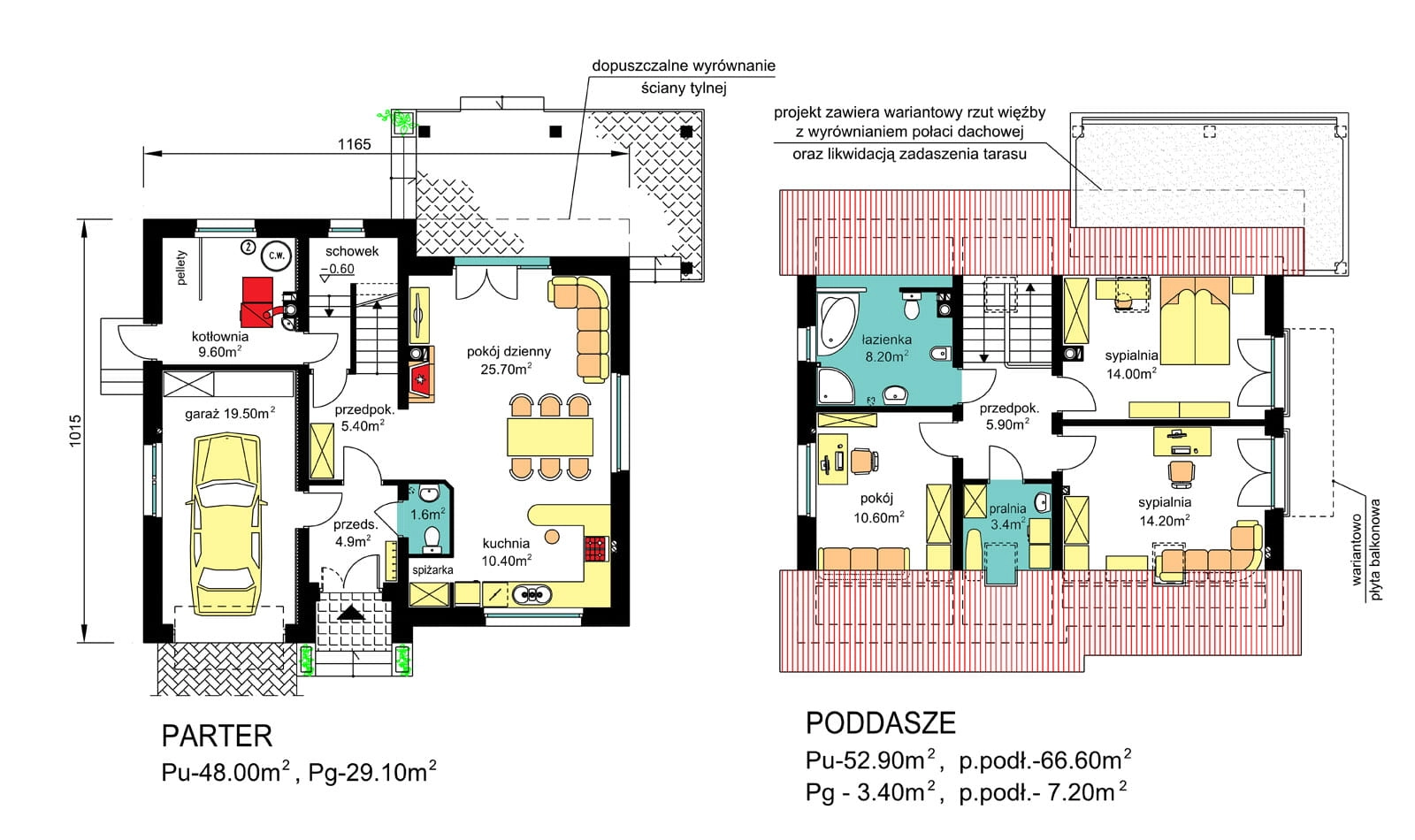

Program użytkowy:

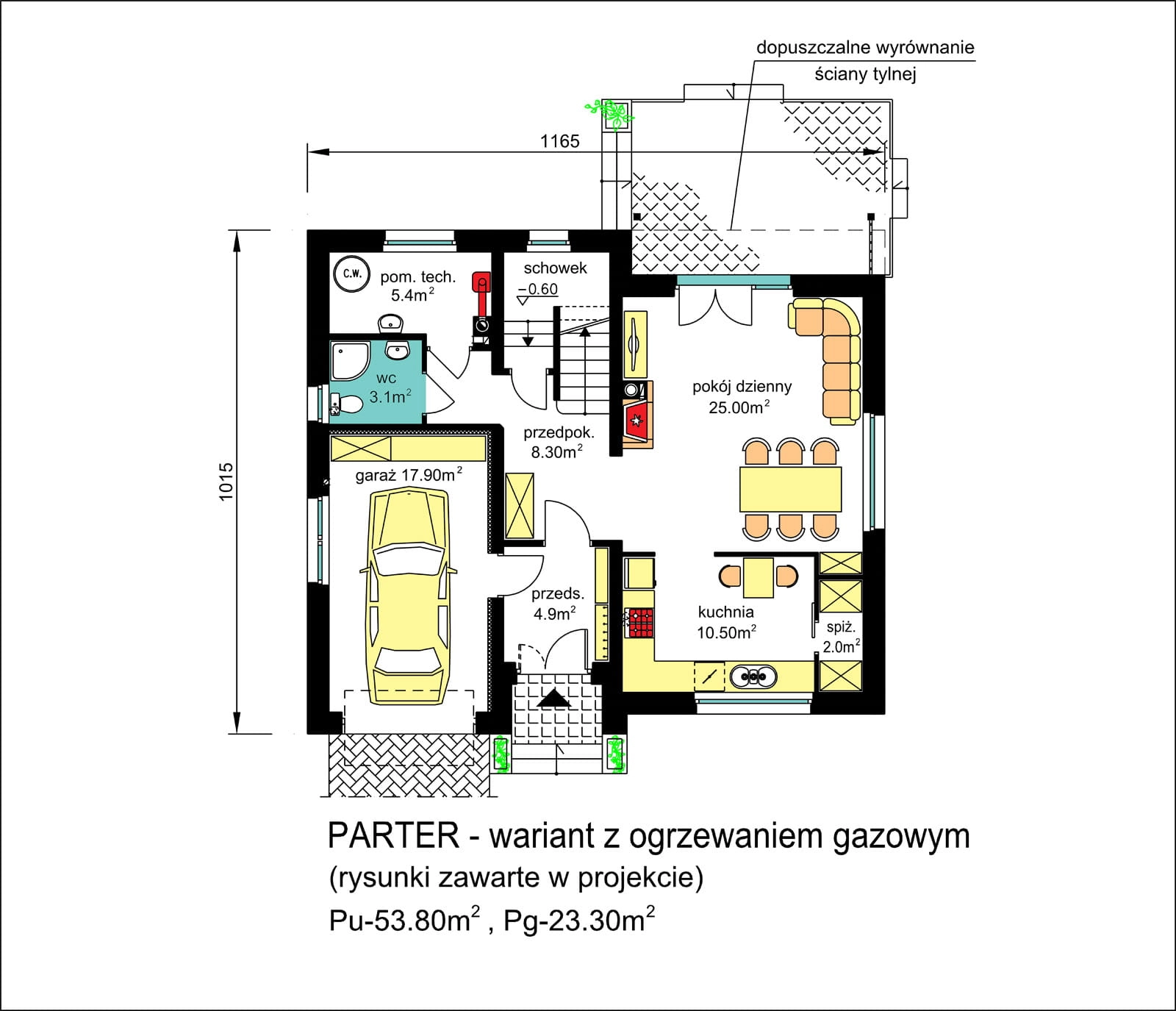

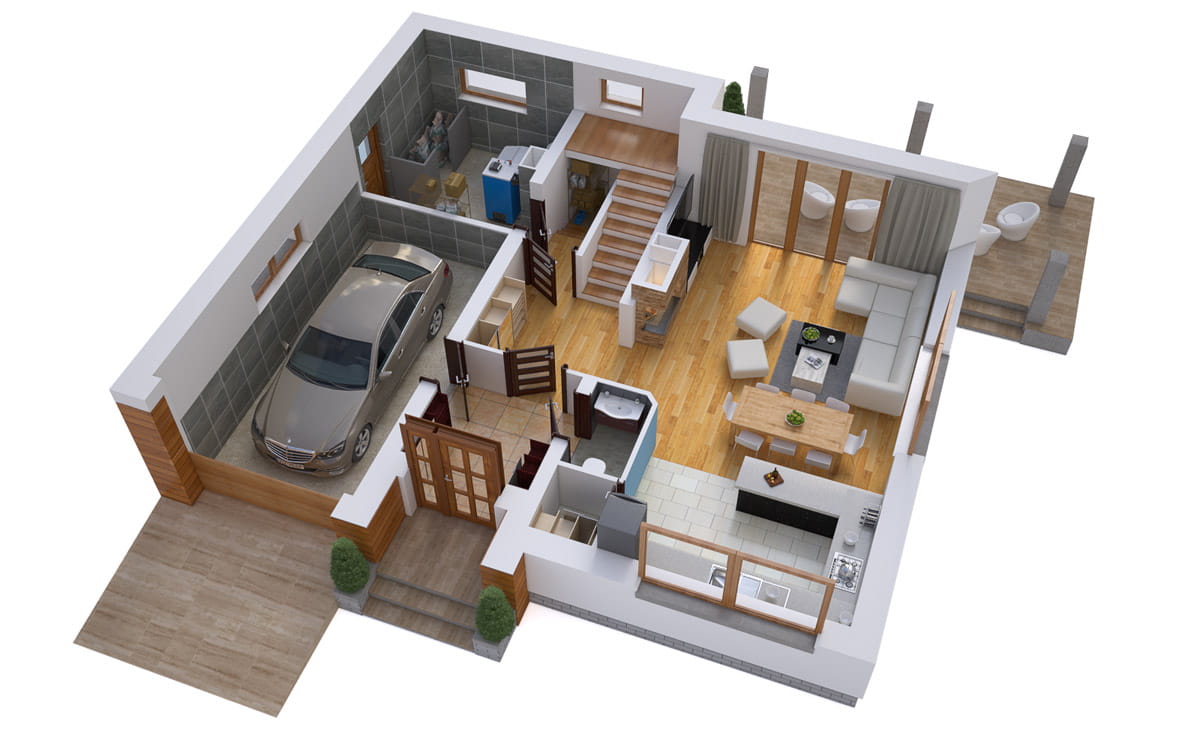

-   parter - pokój, kuchnia, węzeł sanitarny, kotłownia ze składem opału, garaż wbudowany.

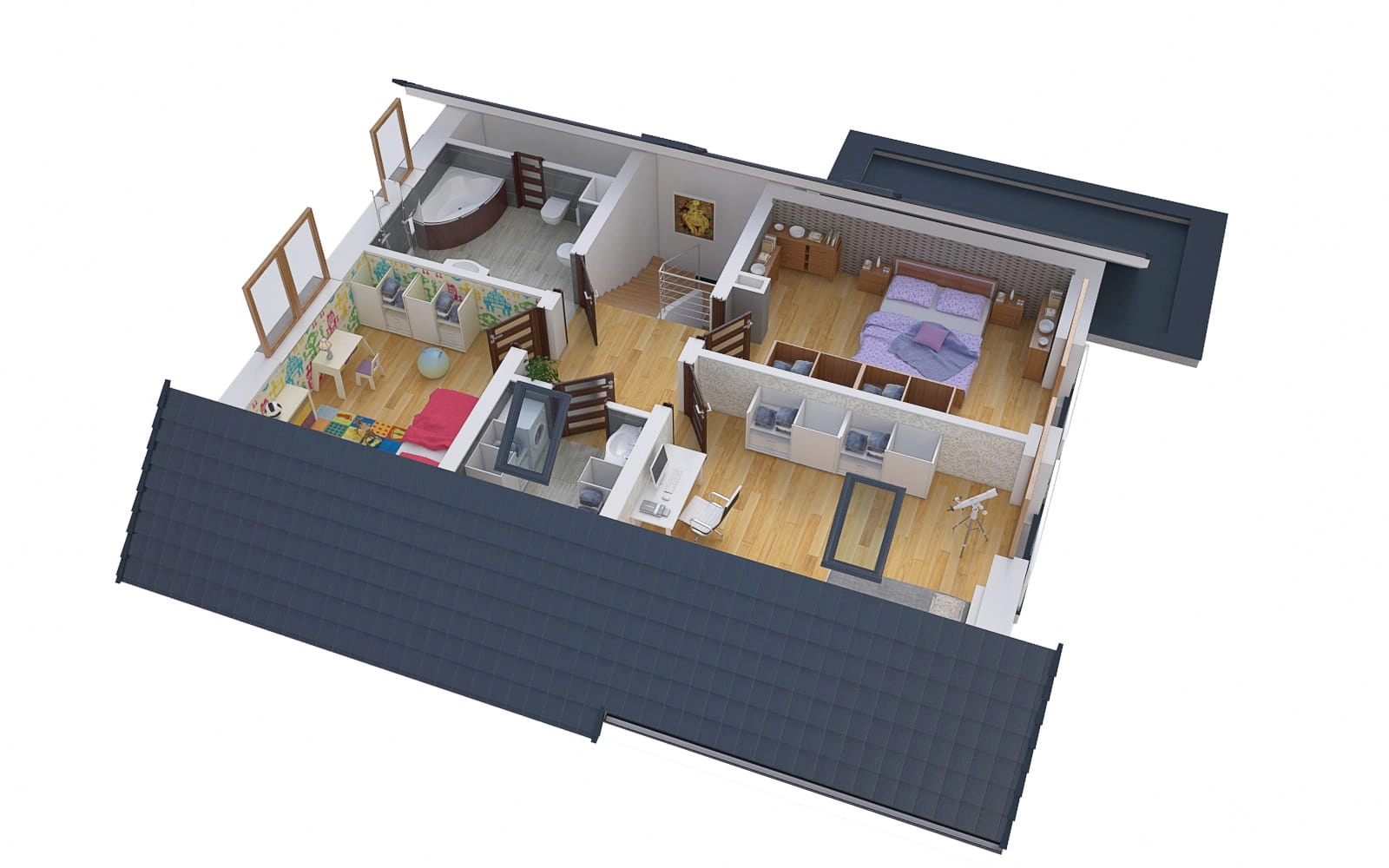

-   poddasze - 3 sypialnie, łazienka i pralnia - suszarnia.

Wielkość budynku odpowiada potrzebom 4 osobowej rodziny.

Rozwiązania architektoniczne.

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°. Program użytkowy i rozwiązania funkcji budynku opracowano w 2 wariantach.

W założeniu podstawowym przyjęto ogrzewanie na paliwo stałe z kotłownią wbudowaną. Projekt zawiera także wariant ogrzewania budynku kotłem gazowym. Ta wersja uwzględnia również zmiany w układzie funkcji kuchni i spiżarki oraz likwidację zadaszenia tarasu przy pokoju dziennym. Powyższe rozwiązania zamienne mogą być realizowane dowolnie w każdym z wariantów ogrzewania budynku.

Wariant z kotłem gazowym zakłada włączenie do współpracy wspomagającego ogrzewania kominkowego (dostosowanie instalacji grzewczej w ramach adaptacji projektu do terenu). W obu wariantach ogrzewania zaprojektowano instalację solarną wspomagającą przygotowanie c.w.u.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe, schody żelbetowe wylewane dwubiegowe. Dach drewniany krokwiowo – jętkowy z płatwią kalenicową, pokrycie dachu - dachówka ceramiczna lub cementowa.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

Pomieszczenie techniczne można również wykorzystać na instalacje innych systemów grzewczych np. pompy ciepła.

Projekt spełnia wymagania“Warunków technicznych”od 2017r, a w zakresie ochrony cieplnej także po 2021r.
