BS-15 - wariant, dwurodzinny

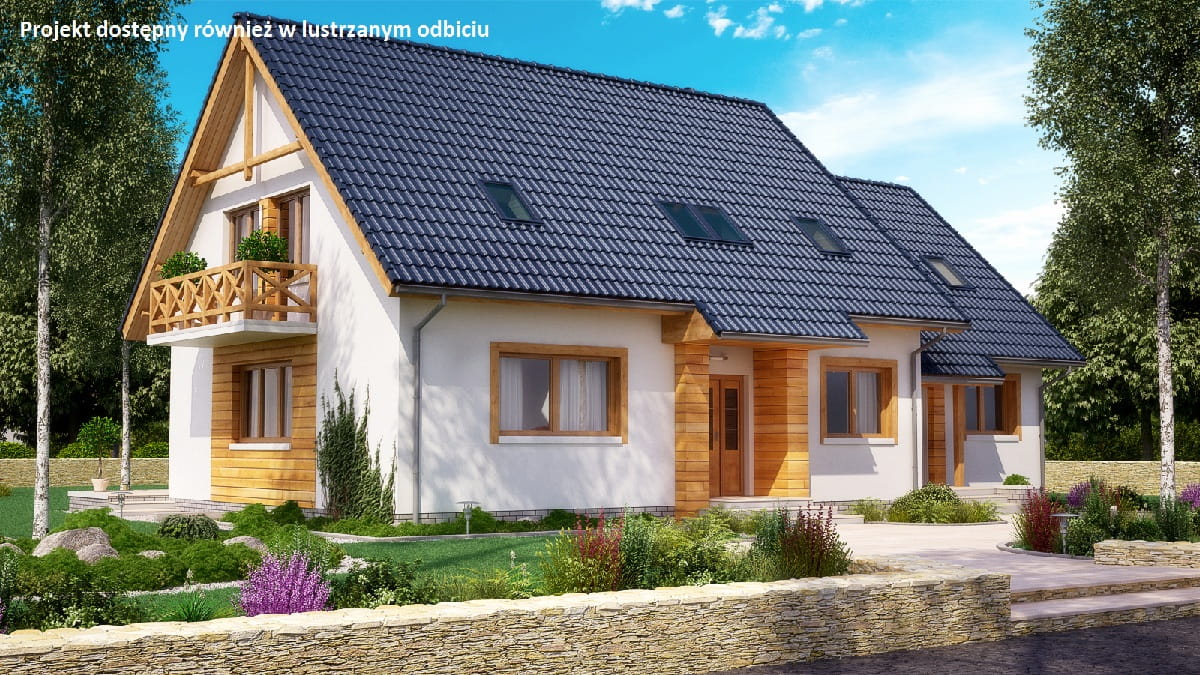

DOSTĘPNY RÓWNIEŻ W LUSTRZANYM ODBICIU

Pow. użytkowa 180,10

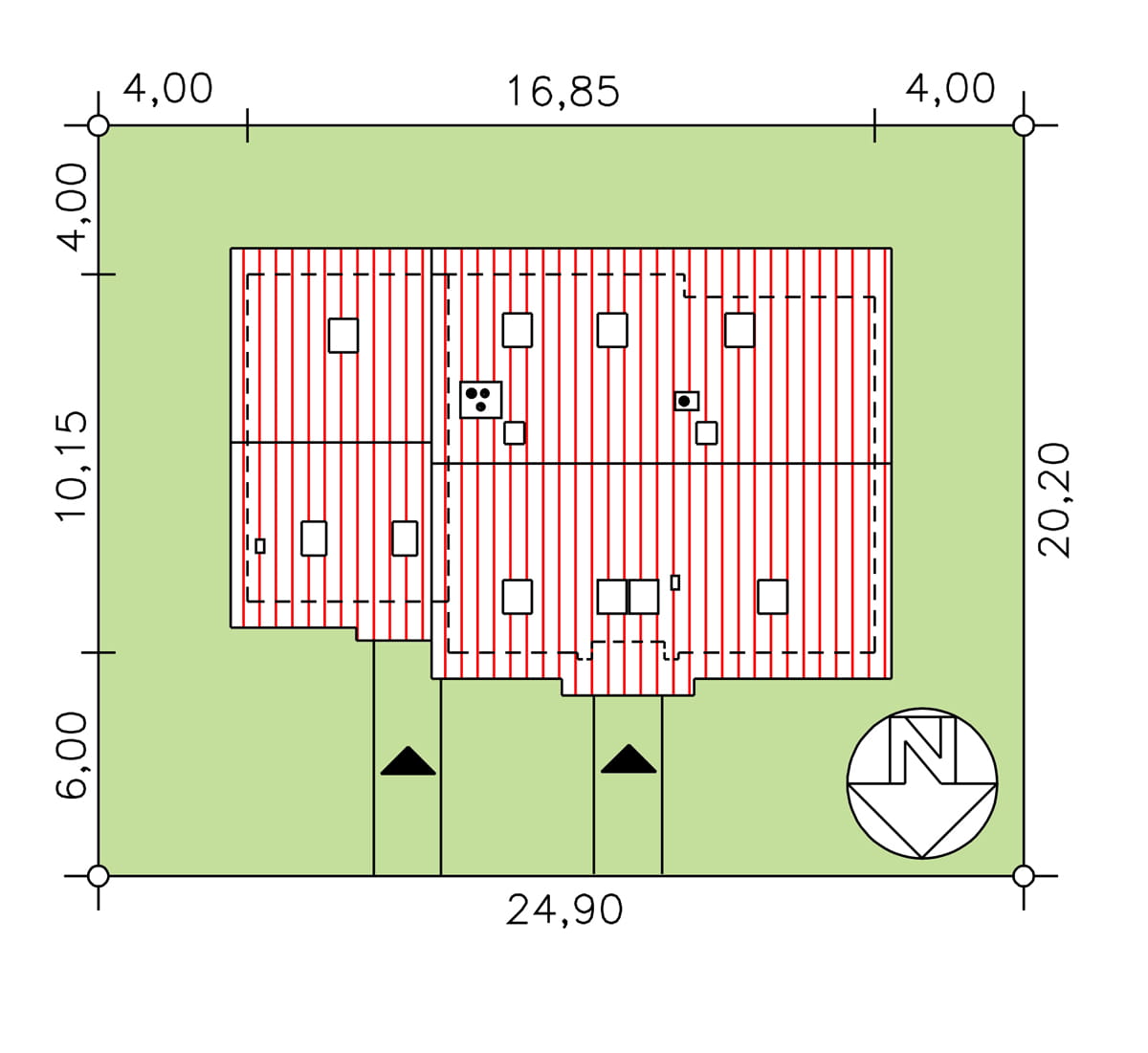

Minimalne wymiary działki  24,90 x 20,20m

Powierzchnia zabudowy 162,40m2

Wysokość pomieszczeń  2,70, 2,67m

Wysokość budynku  9,00m

Powierzchnia dachu 275,50m

Kubatura  986,70m

Kąt nachylenia dachu 42st.

Ogrzewanie gazowe -  TAK

Budynek jednorodzinny parterowy nie podpiwniczony z poddaszem mieszkalnym i wydzielonym lokalem mieszkalnym (senioratka) o pow. 56,8m².

Przeznaczenie budynku, program użytkowy:

Budynek jednorodzinny, parterowy z poddaszem mieszkalnym, bez podpiwniczenia, z senioratką w poziomie parteru.

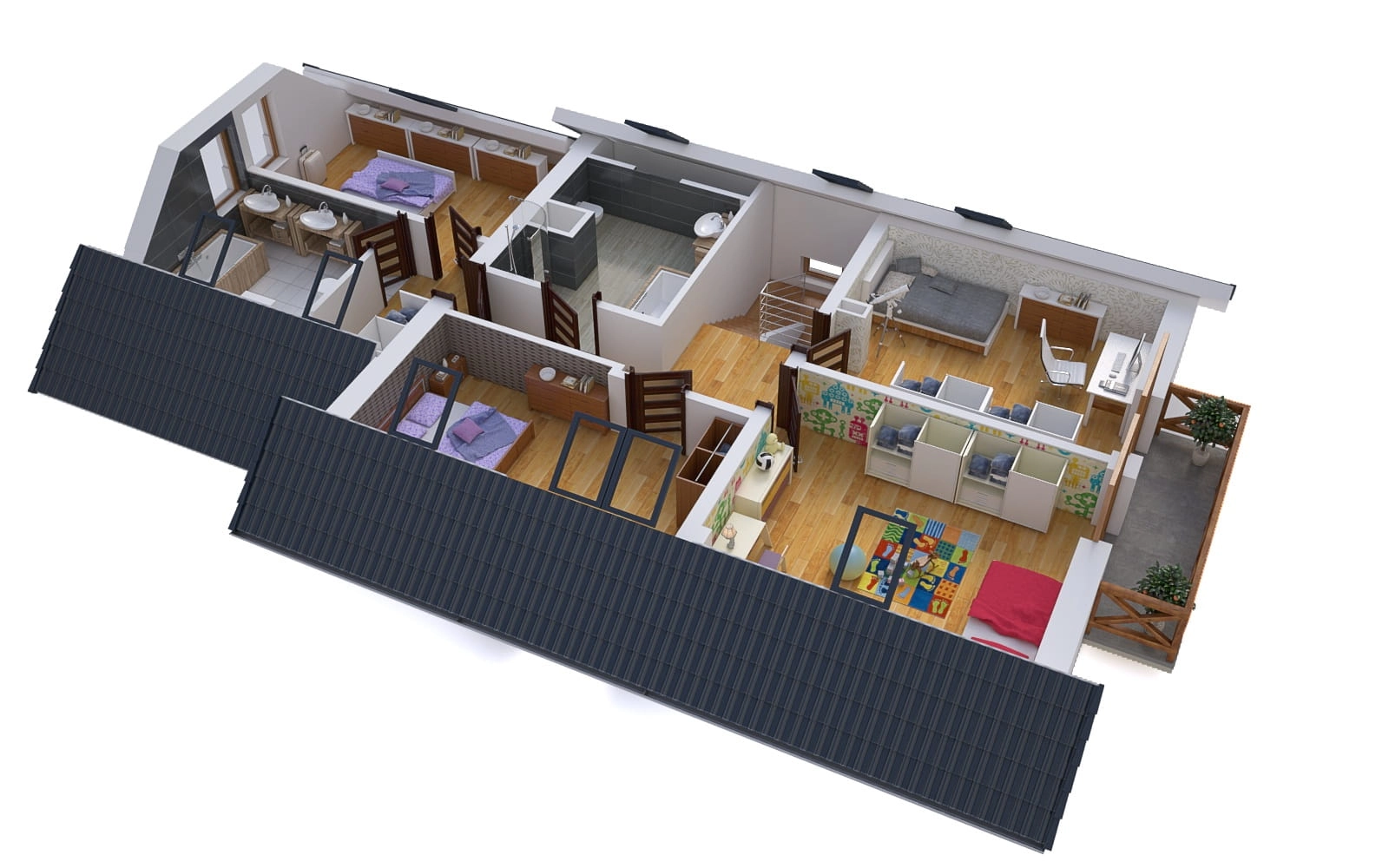

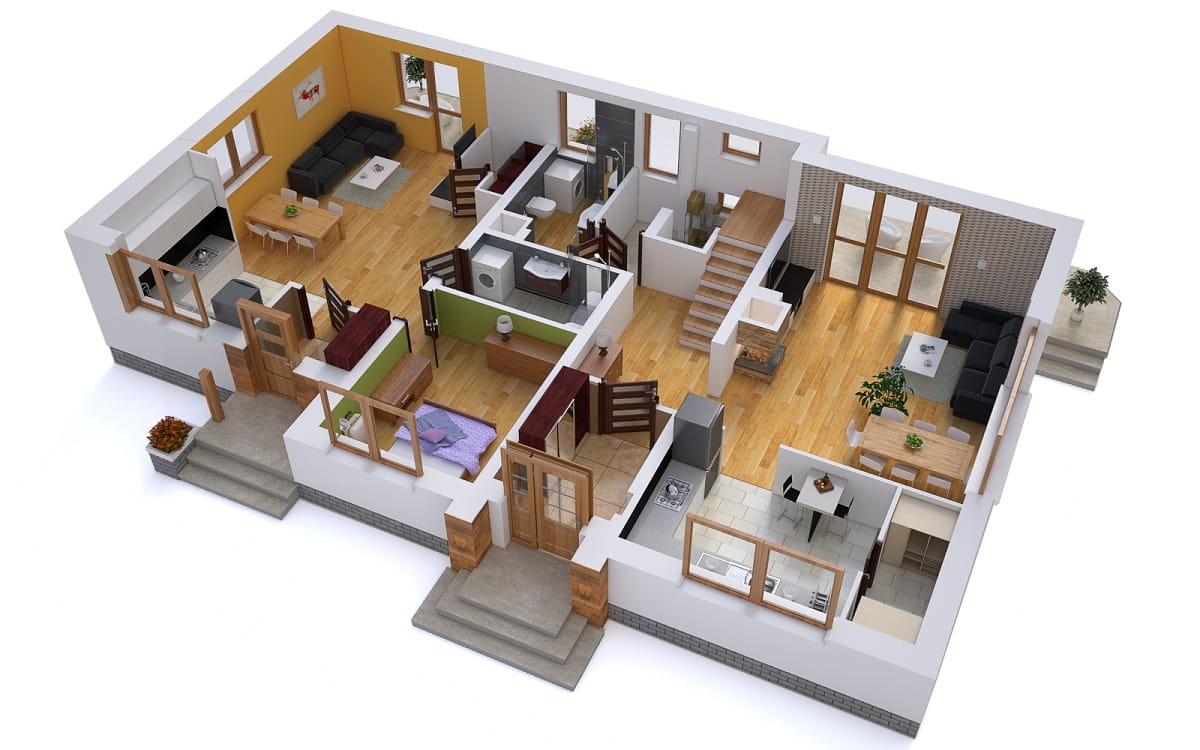

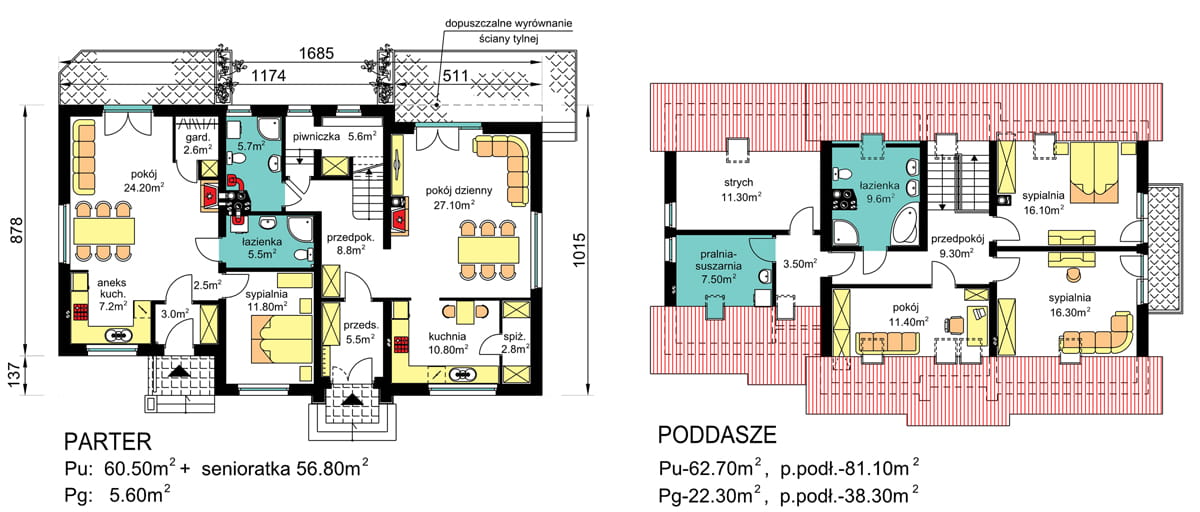

Na parterze budynku zaprojektowano strefę dzienną mieszkania podstawowego zawierającą: pokój dzienny, pokój gabinetowy, kuchnię ze spiżarką oraz węzeł sanitarny. Na poddaszu znajduje się strefa nocna mieszkania zawierająca: trzy sypialnie, łazienkę oraz pralnię-suszarnię i strych nad senioratką.

Senioratka na parterze zawiera: pokój dzienny, sypialnię, kuchnię, węzeł sanitarny i garderobę. Lokal ten posiada niezależne wejście zewnętrzne.

Senioratka może być przystosowana na samodzielny lokal mieszkalny z ewentualnym doprowadzeniem niezależnych przyłączy zewnętrznych.

Istnieje również możliwość przystosowania tego segmentu budynku na lokal użytkowy po dokonaniu korekty funkcji wewnętrznej.

Rozwiązania architektoniczne.

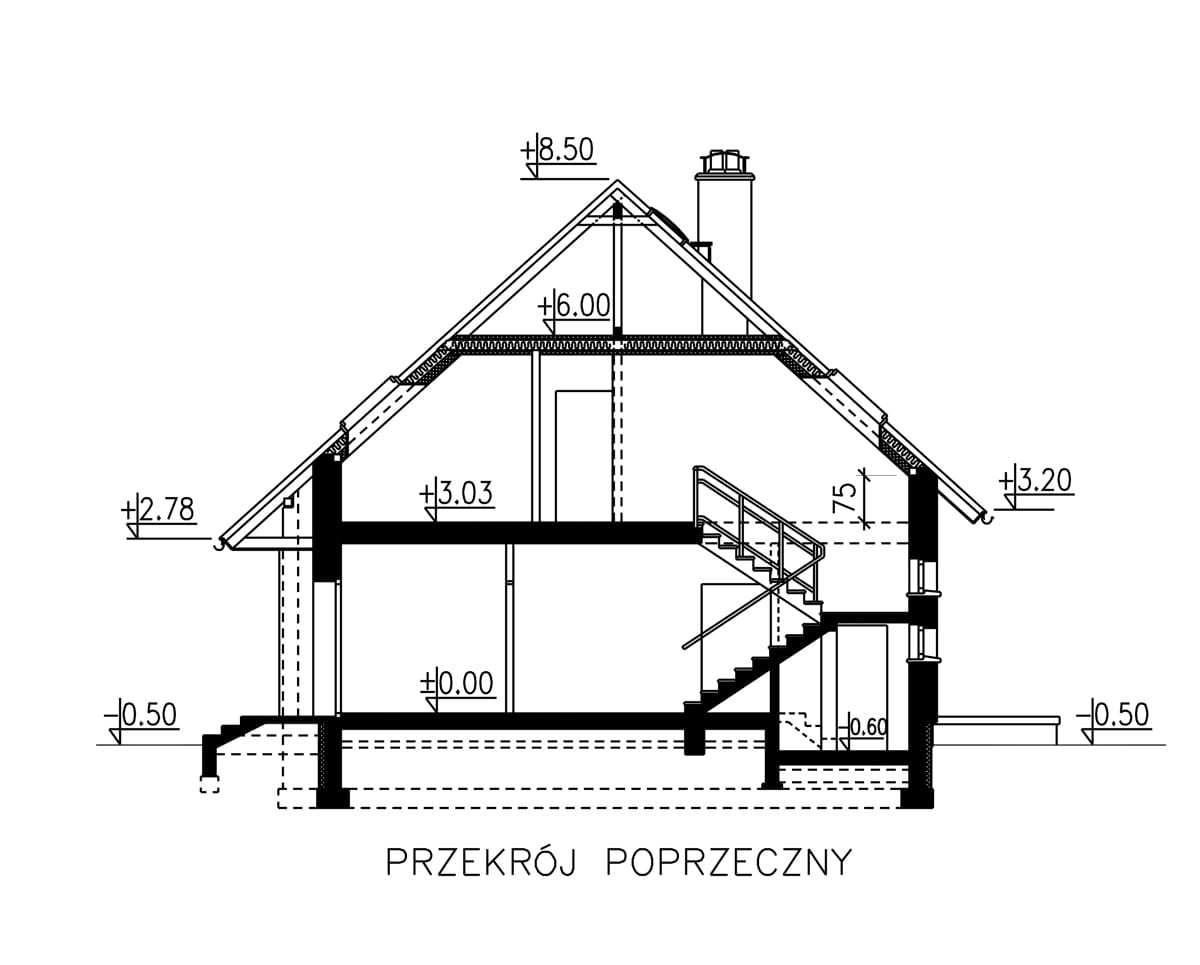

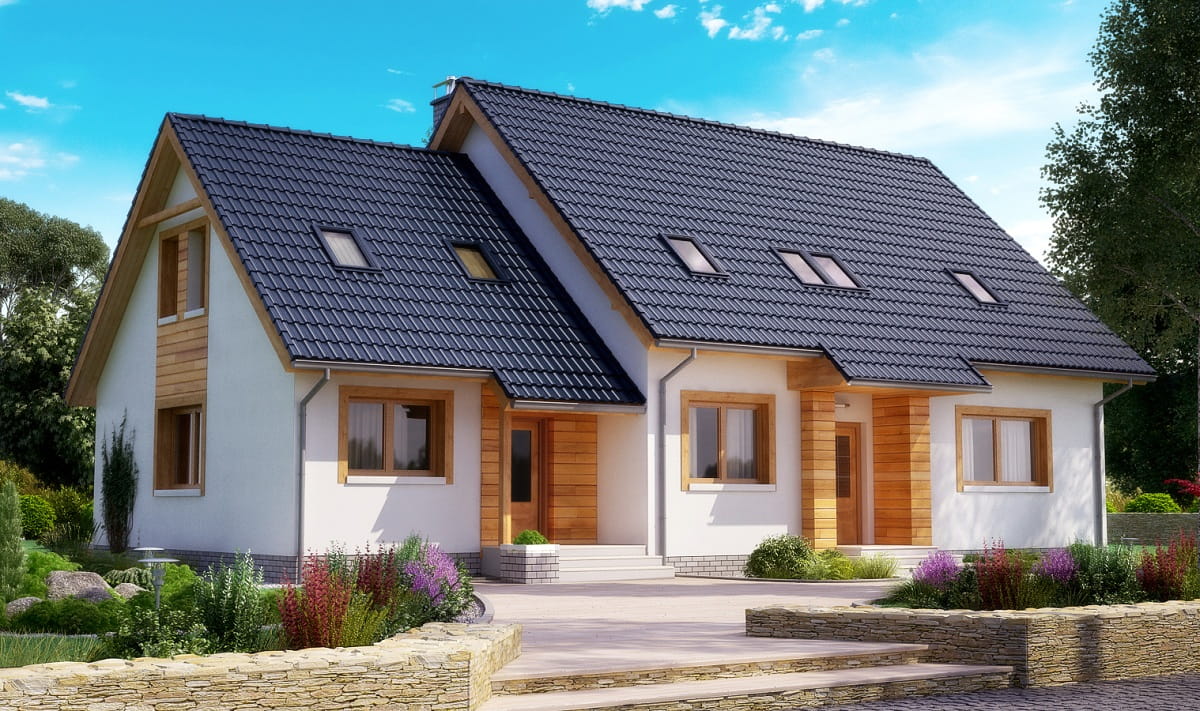

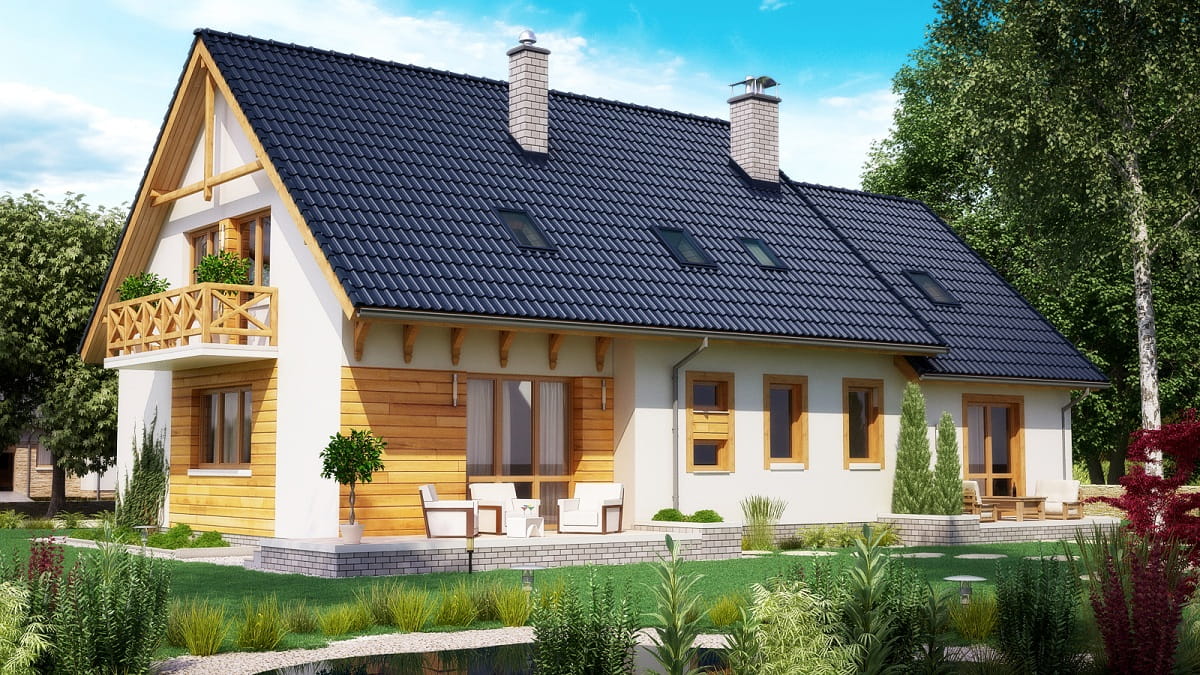

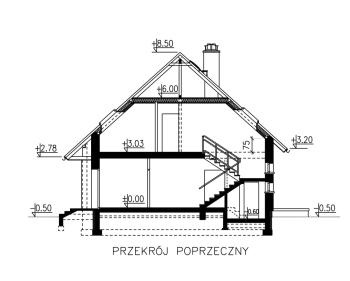

Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta z przekryciem prostym dwuspadowym dachem o nachyleniu połaci 42°.

Przy ścianie bocznej budynku zaprojektowano segment obejmujący lokal mieszkalny na parterze, a w poziomie poddasza strych dostępny z budynku głównego.

Ogrzewanie budynku zaprojektowano na gaz ziemny poprzez zainstalowanie niezależnych kotłów kondensacyjnych w każdym lokalu umieszczonych w łazienkach. Dla podstawowego ogrzewania gazowego opracowana została charakterystyka energetyczna budynku.

Wariantowo istnieje możliwość ogrzewania kominkowego z płaszczem wodnym. W ramach adaptacji projektu do terenu wymagane będzie uzupełnienie instalacji grzewczej oraz opracowanie charakterystyki energetycznej budynku dla przyjętego paliwa stałego z uwzględnieniem także miejsca lokalizacji budynku.

Rozwiązania konstrukcyjne budynku.

Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe. Dach drewniany krokwiowo – płatwiowy. Pokrycie – dachówka cementowa lub ceramiczna.

Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania  na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową.

UWAGA: Do projektu dołączamy bezpłatnie aneks z projektem wentylacji mechanicznej.

Projekt spełnia wymagania “Warunków technicznych” od 2021r.
